1006695 - Okap nadkuchenny OKC 9419 I (Amica)
Części do okapu Amica OKC 9419 I o kodzie wyrobu 1006695 obejmują elementy filtracji, turbiny, napędu, sterowania, oświetlenia i mocowania. Słaby ciąg nie musi oznaczać awarii silnika — przyczyną może być zabrudzony filtr albo niedrożny kanał. Przed zakupem porównaj numer części oraz model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OKC 9419 I — od objawu do właściwego podzespołu
W wykazie części przypisanych do okapu Amica OKC 9419 I, kod wyrobu 1006695, występują między innymi filtry przeciwtłuszczowe i węglowe, silnik, turbina z osłonami, płytki sterowania, przyciski, wiązki przewodów, transformator oświetlenia oraz halogenowe źródła światła G4 12 V 20 W. Przed wymianą warto ustalić, który układ rzeczywiście odpowiada za objaw. Podobne zachowanie okapu może wynikać zarówno z awarii części, jak i z ograniczonego przepływu powietrza poza urządzeniem.
Okap słabo usuwa parę i zapachy
Najpierw ustal, w jakim trybie pracuje urządzenie:
- Wyciąg odprowadza powietrze przewodem do kanału wentylacyjnego.
- Pochłaniacz zawraca oczyszczone powietrze do kuchni i wymaga właściwego filtra węglowego.
Jeżeli silnik wyraźnie zwiększa obroty po zmianie biegu, lecz para pozostaje nad płytą, nie należy od razu zamawiać silnika. Sprawdź kolejno:
- Filtr przeciwtłuszczowy — silnie zatłuszczona siatka ogranicza dopływ powietrza. Metalowy filtr można umyć zgodnie z instrukcją urządzenia; filtr odkształcony, rozwarstwiony lub niedający się doczyścić wymaga wymiany.

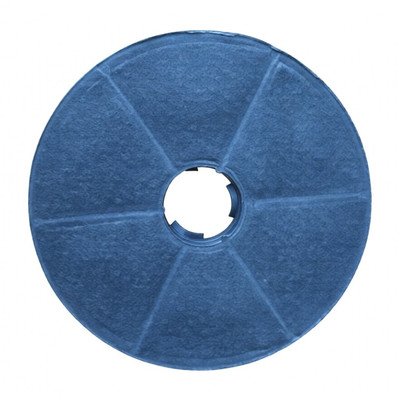

- Filtr węglowy — dotyczy trybu pochłaniacza. Zużyty wkład przestaje skutecznie ograniczać zapachy, a mocno zanieczyszczony może zwiększać opory przepływu. Tego typu wkładu nie należy myć, jeżeli producent konkretnego filtra nie przewidział regeneracji.
- Kanał odprowadzający — zgnieciona rura, mała średnica redukcji, duża liczba ostrych załamań, zamknięta klapa albo niedrożny przewód mogą powodować słaby ciąg mimo sprawnej dmuchawy.
- Dopływ powietrza do pomieszczenia — w bardzo szczelnej kuchni wydajność wyciągu może spadać. Jeżeli po uchyleniu okna przepływ wyraźnie się poprawia, problem nie wskazuje jednoznacznie na część wewnątrz okapu.

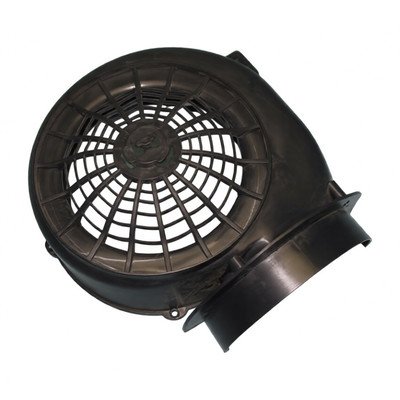

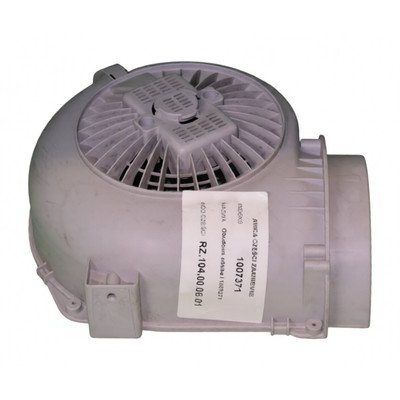

- Turbinę i jej obudowę — po odłączeniu zasilania obejrzyj łopatki. Nagromadzony tłuszcz, pęknięcie, odkształcenie albo ocieranie o osłonę obniżają wydajność i powodują drgania.
Jeżeli przepływ bezpośrednio przy wylocie okapu jest mocny, a na końcu instalacji słaby, podejrzenie kieruje się przede wszystkim na przewód, redukcję lub klapę. Słaby przepływ już przy dmuchawie, mimo czystych filtrów i drożnej turbiny, uzasadnia kontrolę silnika, jego zasilania i układu sterowania.
Silnik nie rusza, buczy albo działa tylko na jednym biegu
Oświetlenie działa, ale wentylator nie
Działające lampy potwierdzają jedynie obecność zasilania w części instalacji. Nie dowodzą, że napięcie dociera do silnika. Możliwe przyczyny to:
- zablokowana lub ocierająca turbina,
- uszkodzony przycisk albo płytka włącznika,

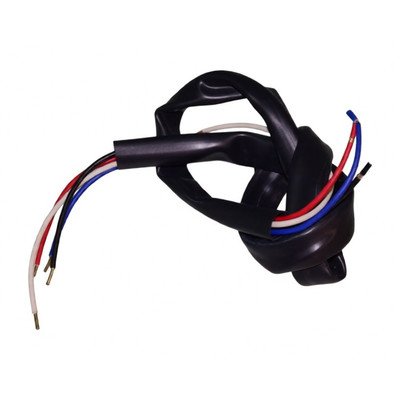

- przerwa w wiązce silnika lub poluzowane złącze,
- uszkodzone wyjście płytki sterowania,
- przerwa albo zwarcie w uzwojeniu silnika,
- utrata pojemności kondensatora pracy, jeśli dana wersja napędu jest w niego wyposażona.
Po bezpiecznym odłączeniu urządzenia sprawdź ręcznie, czy turbina obraca się bez wyraźnego tarcia i nadmiernego luzu. Nie uruchamiaj okapu z dłonią, narzędziem ani luźnym przewodem w pobliżu wirujących części.
Odłączony silnik można zbadać pod kątem ciągłości uzwojeń. Rezystancję mierzy się między odpowiednimi przewodami zgodnie ze schematem konkretnego silnika — nie istnieje jedna prawidłowa wartość dla wszystkich wyprowadzeń i biegów. Wynik nieskończony może oznaczać przerwę, a rezystancja bliska zeru zwarcie, lecz zwykły multimetr nie wykrywa wszystkich zwarć międzyzwojowych. Pomiar względem metalowej obudowy wykryje jedynie poważne przebicie; rzetelna ocena izolacji wymaga odpowiedniego miernika rezystancji izolacji.
Jeśli silnik ma kondensator pracy, mierzy się jego pojemność po odłączeniu i bezpiecznym rozładowaniu. Wynik należy porównać z oznaczeniem na obudowie elementu i dopuszczalną tolerancją. Prawidłowa pojemność nie wyklucza usterki ujawniającej się dopiero pod napięciem lub po nagrzaniu.
Okap działa tylko na jednym biegu
Jeżeli silnik pracuje stabilnie na jednej prędkości, ale pozostałe biegi nie reagują, najpierw sprawdza się przyciski, płytkę włącznika, złącza i wiązkę sterowania. Przyczyną może być również przerwa w jednym z obwodów prędkości silnika. Sam fakt działania najwyższego biegu nie potwierdza pełnej sprawności napędu ani sterownika.
Pomiary napięć na pracującym okapie są wykonywane w obwodach sieciowych. Wymagają kwalifikacji, doświadczenia, właściwych przyrządów i zabezpieczenia stanowiska; nie są przeznaczone dla osoby bez przygotowania. Dopiero potwierdzenie prawidłowego napięcia na wyjściu sterowania i jednoczesnego braku pracy silnika pozwala mocniej podejrzewać napęd.
Skąd bierze się głośna praca okapu
Rodzaj dźwięku pomaga zawęzić przyczynę:
| Objaw | Co może go powodować | Co sprawdzić |
| Gwizd lub silny szum powietrza | zwężenie, niedrożność albo ostra redukcja kanału | drożność przewodu, klapę i miejsca zmiany średnicy |
| Rytmiczne drgania | zabrudzenie lub niewyważenie turbiny | stan łopatek, osad z tłuszczu i prawidłowe osadzenie wirnika |
| Tarcie | przesunięta turbina lub zdeformowana osłona | ślady ocierania po odłączeniu zasilania |
| Stukanie | luźna obudowa, przewód dotykający korpusu albo pęknięty element | mocowania, osłony, przepusty gumowe i prowadzenie wiązek |
| Buczenie bez rozruchu | blokada mechaniczna, problem silnika lub kondensatora, jeśli występuje | swobodę ruchu turbiny oraz badania elektryczne napędu |
| Hałas tylko na wybranym biegu | rezonans obudowy, turbina albo problem sterowania prędkością | mocowania i zachowanie napędu na każdym stopniu |
Nie wyważaj turbiny przez przypadkowe docinanie łopatek lub doklejanie ciężarków. Pęknięty albo trwale odkształcony wirnik należy zastąpić częścią o potwierdzonej zgodności.
Oświetlenie nie działa lub miga
Dla kodu 1006695 w wykazie części występują żarówki halogenowe G4 12 V 20 W, transformator oświetlenia oraz wiązki zasilające. Jeżeli nie świeci tylko jedna lampa, sprawdź żarówkę i oprawkę. W halogenie można zmierzyć ciągłość włókna po wyjęciu źródła światła; przerwa wskazuje na przepalenie, ale prawidłowa ciągłość nie potwierdza obecności napięcia w oprawce.
Gdy jednocześnie gasną obie lampy, bardziej prawdopodobna staje się wspólna przyczyna: transformator, przewód zasilający, złącze albo sekcja sterowania. Oględziny powinny objąć nadpalenia, luźne styki, ślady przegrzania i tłusty osad na połączeniach.
Nie zastępuj halogenów dowolnymi LED-ami G4 wyłącznie dlatego, że pasują do oprawki. Elektroniczny transformator może wymagać minimalnego obciążenia, a układ sterowania światłem może współpracować ze ściemniaczem. Skutkiem niezgodnej zamiany bywają miganie, świecenie po wyłączeniu albo brak uruchomienia. Zamiennik musi być zgodny z napięciem, rodzajem zasilania, sterowaniem i dopuszczalnym obciążeniem transformatora.
Kontrola napięcia po stronie pierwotnej i wtórnej transformatora wymaga pracy przy zasilanym urządzeniu, dlatego powinna zostać wykonana przez wykwalifikowanego technika.
Jak uzyskać dostęp do części
Tabliczka znamionowa okapów Amica znajduje się zwykle wewnątrz obudowy, za aluminiowymi filtrami. Ich zdjęcie jest także pierwszym etapem dostępu do turbiny, części przewodów i dolnych elementów konstrukcji.
Przed demontażem:
- Odłącz obwód okapu od zasilania i upewnij się, że nie może zostać przypadkowo włączony.
- Zabezpiecz płytę grzewczą oraz ostre krawędzie metalowych osłon.
- Zrób zdjęcia przewodów i oznacz złącza przed ich rozłączeniem.
- Podtrzymuj zdejmowane osłony — część z nich może być połączona krótką wiązką z panelem lub oświetleniem.
- Nie ciągnij za przewody; chwytaj za korpus złącza.
Droga do płytki sterowania, silnika lub transformatora może wymagać zdjęcia innych osłon niż dostęp do filtrów. Nie należy zakładać, że wszystkie wersje okapu o podobnym wyglądzie mają identyczne mocowania. Po wymianie sprawdź prowadzenie wiązek, osadzenie przepustów gumowych, swobodę turbiny i stabilność obudowy, zanim zamontujesz filtry.
Jak dobrać właściwą część do kodu 1006695
Nazwa OKC 9419 I powinna być uzupełniona danymi z tabliczki znamionowej:
- modelem urządzenia,
- kodem wyrobu 1006695,
- pełnym 14-cyfrowym numerem fabrycznym.
Tabliczki szukaj wewnątrz obudowy po zdjęciu aluminiowych filtrów. Przy doborze porównuj także numer katalogowy starej części, rodzaj złącza, liczbę wyprowadzeń, mocowanie, wymiary oraz parametry elektryczne.
W tej kategorii mogą występować alternatywne wykonania filtrów węglowych lub innych podzespołów. Samo podobieństwo zdjęcia albo zgodny rozstaw styków nie rozstrzygają kompatybilności. W przypadku płytki sterowania trzeba dodatkowo potwierdzić wersję wykonania i sposób współpracy z panelem, silnikiem oraz oświetleniem. Nie każdy moduł wymaga programowania, ale nie należy również zakładać, że każda podobna płytka jest gotowa do zamiennego montażu.
Jeżeli oznaczenie na tabliczce różni się od kodu 1006695, wróć do kategorii okapów Amica o szerokości 70–90 cm i wybierz stronę odpowiadającą właściwemu kodowi wyrobu. Do potwierdzenia części przygotuj czytelne zdjęcie całej tabliczki oraz oznaczenia wymontowanego elementu.
FAQ — części i naprawa okapu Amica OKC 9419 I
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Jeśli obroty zmieniają się prawidłowo, zacznij od filtrów, drożności przewodu, klapy, dopływu powietrza do kuchni i stanu turbiny. Silnik podejrzewa się mocniej dopiero wtedy, gdy przepływ jest słaby bezpośrednio przy dmuchawie lub napęd nie osiąga prawidłowych obrotów.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Filtr węglowy służy przede wszystkim do pracy w obiegu zamkniętym, czyli w trybie pochłaniacza. Przy pracy jako wyciąg powietrze jest kierowane do kanału. Sposób konfiguracji i montażu należy jednak sprawdzić w dokumentacji właściwej wersji urządzenia.
Dlaczego wentylator buczy, ale nie rusza?
Przyczyną może być zablokowana turbina, zużyty silnik, uszkodzone uzwojenie, nieprawidłowe zasilanie albo kondensator pracy, jeśli występuje w danej wersji. Najpierw po odłączeniu zasilania sprawdź swobodę ruchu turbiny; następne badania elektryczne wymagają identyfikacji przewodów i właściwych przyrządów.
Czy halogen G4 można zastąpić dowolną żarówką LED?
Nie. Trzeba uwzględnić napięcie, zasilanie AC lub DC, minimalne obciążenie transformatora i ewentualną regulację jasności. Niezgodny LED może migać, nie wyłączać się całkowicie albo w ogóle się nie uruchomić.
Gdzie znajduje się tabliczka znamionowa tego okapu?
W okapach Amica tabliczka znajduje się wewnątrz obudowy i jest dostępna po zdjęciu filtrów aluminiowych. Do doboru przygotuj model, kod wyrobu 1006695 oraz pełny 14-cyfrowy numer fabryczny.
Czy ciągłość uzwojenia potwierdza sprawność silnika?
Nie. Pomiar pozwala wykryć między innymi przerwę lub poważne zwarcie, ale nie wyklucza zwarć międzyzwojowych, problemów ujawniających się po nagrzaniu ani usterki mechanicznej. Wynik trzeba zestawić z kontrolą izolacji, zasilania i zachowania napędu pod obciążeniem.
