Części do okapu Amica KH17183E w wariancie 1160524 No logo obejmują elementy wentylatora, sterowania, oświetlenia, filtracji i obudowy. Przed zakupem ustal przyczynę słabego ciągu, hałasu albo braku reakcji urządzenia. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego, ponieważ podobne okapy mogą różnić się mocowaniami oraz instalacją elektryczną.
Części do okapu Amica KH17183E 1160524
KH17183E jest kominowym okapem o szerokości 90 cm, przystosowanym do pracy jako wyciąg albo pochłaniacz. W tym wykonaniu zastosowano mechaniczne przyciski, trzy poziomy pracy, dwa aluminiowe filtry przeciwtłuszczowe, oświetlenie halogenowe oraz króciec wylotowy o średnicy 150 mm. Wariant opisany w tej kategorii ma kod wyrobu 1160524 i oznaczenie No logo.
Przy naprawie trzeba rozdzielić usterkę samego okapu od problemów z filtrami lub instalacją odprowadzającą powietrze. Słaby ciąg nie przesądza o uszkodzeniu silnika, a brak światła nie oznacza automatycznie awarii płytki sterowania.
Jak rozpoznać źródło problemu
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzone filtry metalowe, zużyty filtr węglowy, zablokowana klapka zwrotna, zwężony lub niedrożny przewód, wirnik obracający się zbyt wolno | ustal tryb pracy, obejrzyj filtry i kanał, sprawdź swobodę klapki oraz wirnika | poprawa po oczyszczeniu toru powietrza wskazuje na opory przepływu, nie na konieczność wymiany silnika |
| Silnik słychać, lecz przepływ jest minimalny | silnie zabrudzone filtry, poluzowany lub zablokowany wirnik, niedrożny wylot | po odłączeniu zasilania zdejmij filtry i obejrzyj dmuchawę; sprawdź, czy wirnik nie ociera | obrót silnika bez skutecznego przepływu kieruje diagnostykę na wirnik, obudowę dmuchawy i kanał |
| Okap buczy albo drga | wirnik ociera o obudowę, jest zabrudzony lub uszkodzony; poluzowało się mocowanie; przewód wylotowy jest zbyt mocno zwężony | sprawdź luzy, ślady tarcia, osad na łopatkach i stabilność obudowy | dźwięk zmieniający się po dotknięciu maskownicy zwykle wskazuje na rezonans mocowania; opór wirnika wymaga kontroli dmuchawy |
| Działa światło, ale nie działa wentylator | przełącznik prędkości, połączenia, silnik albo obwód sterujący | sprawdź złącza i wiązkę, a przy odłączonym urządzeniu ciągłość właściwych torów według schematu | sprawne oświetlenie potwierdza jedynie doprowadzenie zasilania do części instalacji, nie sprawność obwodu silnika |
| Wentylator działa tylko na części biegów | zużyte styki przycisków, przerwa w wiązce lub uszkodzenie jednego toru uzwojenia | porównaj zachowanie każdego przycisku i skontroluj odpowiadające mu połączenie | pojedynczy brakujący bieg częściej kieruje uwagę na jego tor sterowania niż na wspólne zasilanie urządzenia |
| Nie działa całe urządzenie | brak zasilania, uszkodzony przewód, zacisk, bezpiecznik na płytce lub zasilanie elektroniki | najpierw sprawdź gniazdo innym odbiornikiem, przewód i widoczne połączenia | obecność napięcia w gnieździe nie potwierdza jeszcze, że dochodzi ono prawidłowo do modułu |
| Nie świeci jedna lampa | przepalona żarówka G4, uszkodzona oprawa lub styk | zamień miejscami sprawną i niesprawną żarówkę, jeśli są tego samego typu | jeśli usterka pozostaje w tej samej oprawie, problem nie leży w samej żarówce |
| Nie świecą obie lampy | wspólne zasilanie oświetlenia, transformator, przełącznik, przewody lub płytka | sprawdź obie żarówki i oprawy, następnie wspólny tor zasilania | dwie sprawne żarówki i brak zasilania na wyjściu kierują diagnostykę w stronę układu załączającego lub transformatora |
Słaby ciąg: zacznij od toru powietrza
Najpierw ustal, czy okap pracuje jako wyciąg, odprowadzający powietrze przewodem na zewnątrz, czy jako pochłaniacz, zawracający je do pomieszczenia przez filtr węglowy. Kolejność diagnostyki jest inna.
Okap pracujący jako wyciąg
- Wyłącz urządzenie i odłącz je od zasilania.

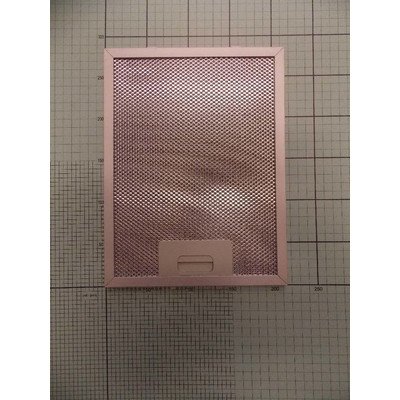

- Wyjmij dwa metalowe filtry przeciwtłuszczowe. Obejrzyj siatkę pod światło — warstwa lepkiego tłuszczu wyraźnie ogranicza przepływ.
- Sprawdź wylot o średnicy 150 mm i klapkę zwrotną. Skrzydełka powinny otwierać się bez ocierania i samoczynnie wracać po puszczeniu.
- Skontroluj przewód odprowadzający. Zgnieciona rura elastyczna, mały reduktor, ostre załamania oraz długi odcinek zwiększają opory, obniżają wydajność i mogą powodować hałas.
- Jeżeli tor jest drożny, obejrzyj wirnik dmuchawy. Nierówny osad na łopatkach może powodować bicie, a pęknięcie lub poluzowanie wirnika — pracę silnika bez prawidłowego tłoczenia powietrza.
Krótka próba bez filtrów, wykonana bez gotowania, może pokazać, czy to właśnie one ograniczają przepływ. Nie jest to jednak test wydajności silnika i nie wolno używać okapu bez filtrów podczas gotowania, ponieważ tłuszcz będzie osadzał się wewnątrz urządzenia.
Okap pracujący jako pochłaniacz
W trybie obiegu zamkniętego oprócz filtrów metalowych używany jest filtr węglowy KF 17192. Zabrudzony wkład węglowy zwiększa opór przepływu i traci zdolność ograniczania zapachów. Typowego jednorazowego filtra węglowego nie myje się — należy wymienić go zgodnie z wykonaniem przewidzianym dla urządzenia.
Jeżeli okap wyraźnie lepiej zasysa po zdjęciu filtra węglowego, a filtry przeciwtłuszczowe są czyste, wskazuje to na zużycie albo zatkanie wkładu. Taka próba nie ocenia natomiast stanu silnika pod normalnym obciążeniem.
Hałas, buczenie i ocieranie wirnika
Po odłączeniu wtyczki i wyjęciu filtrów można ostrożnie obrócić wirnik ręką. Powinien poruszać się bez kontaktu z obudową. Opór, punktowe zacięcie lub ślady tarcia wymagają sprawdzenia, czy:
- łopatki nie są oblepione nierówną warstwą tłuszczu;
- do dmuchawy nie dostał się obcy przedmiot;
- wirnik nie jest pęknięty albo odkształcony;
- obudowa dmuchawy nie przesunęła się na mocowaniu;
- przewody nie znalazły się w zasięgu części wirującej.
Jeżeli wirnik obraca się swobodnie, lecz silnik po włączeniu tylko buczy i nie startuje, nie należy pozostawiać go pod napięciem. Przyczyną może być uszkodzenie silnika, jego połączeń lub elementu współpracującego z uzwojeniami. Wartości rezystancji i przypisanie przewodów zależą od konkretnego wykonania silnika — nie należy oceniać go według przypadkowego schematu znalezionego dla innego okapu.
Diagnostyka oświetlenia 12 V
W KH17183E przewidziano dwie lampy halogenowe G4 12 V o mocy 20 W każda. Przed wymianą pozostaw lampę do ostygnięcia. Nowej żarówki halogenowej nie chwytaj gołymi palcami za szklaną bańkę; zabrudzenie powierzchni może skrócić jej trwałość.
Gdy nie świeci jedna lampa, najpierw zamień żarówki miejscami. Pozwala to odróżnić przepaloną żarówkę od niesprawnej oprawy. Sprawdź również, czy styki G4 nie są nadpalone, poluzowane albo pokryte osadem.
Jeżeli nie działają obie lampy, a wentylator pracuje, podejrzenie obejmuje wspólny tor oświetlenia: przełącznik, połączenia, transformator lub element załączający na płytce. Sam pomiar ciągłości transformatora nie potwierdza jego sprawności pod obciążeniem. Z kolei przypadkowe napięcie wskazywane przez miernik bez prawidłowego podłączenia obu sond nie jest dowodem, że obwód może zasilić żarówki.
Pomiary w urządzeniu podłączonym do sieci 230 V są przeznaczone dla wykwalifikowanego serwisanta. Opisane czynności wymagają doświadczenia, właściwych narzędzi i zachowania ochrony przed porażeniem. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Gdy okap nie reaguje na przyciski
Całkowity brak działania może wynikać z przerwy w przewodzie zasilającym, luźnego zacisku albo uszkodzenia układu sterowania. Nie należy rozpoczynać od zakupu płytki. Najpierw trzeba potwierdzić doprowadzenie zasilania i obejrzeć moduł pod kątem nadpaleń, pękniętych lutów, korozji oraz śladów tłuszczu.
Bezpiecznik z przerwanym obwodem jest informacją o usterce, ale nie zawsze jej pierwotną przyczyną. Przed zamontowaniem nowego trzeba wykluczyć zwarcie w zasilaczu płytki, wiązce, oświetleniu lub silniku. Wymiana zabezpieczenia na element o innych parametrach albo jego mostkowanie może doprowadzić do dalszego uszkodzenia i pożaru.
Płytka sterowania może być naprawialna, jeżeli uszkodzenie ogranicza się do jej zasilacza, połączenia lub elementu wykonawczego. Rezultat naprawy powinien zostać sprawdzony pod obciążeniem: osobno dla oświetlenia, każdego biegu wentylatora oraz wspólnej pracy obu obwodów.
Jak uzyskać dostęp do części
Do filtrów, lamp i dolnej części zespołu dmuchawy dostęp uzyskuje się od spodu okapu po zdjęciu metalowych filtrów przeciwtłuszczowych. Przed rozpoczęciem pracy:
- Odłącz wtyczkę i zabezpiecz ją przed przypadkowym podłączeniem.
- Podeprzyj filtr podczas zwalniania zatrzasku, aby nie spadł na płytę lub szklaną osłonę.
- Zrób zdjęcia położenia przewodów i złączy przed ich rozłączeniem.
- Nie ciągnij za przewody — chwytaj za korpus konektora.
- Zabezpiecz szklaną osłonę przed naciskiem i uderzeniem narzędzia.
Dostęp do wylotu, klapki zwrotnej, przewodu oraz elementów umieszczonych w górnej części wymaga odsunięcia teleskopowej maskownicy komina. Jeżeli wymiana dotyczy silnika, obudowy dmuchawy lub korpusu, zakres demontażu może wymagać zdjęcia całego okapu ze ściennego wieszaka. Urządzenie jest ciężkie i ma szklaną osłonę, dlatego taką czynność powinny wykonywać co najmniej dwie osoby.
Po montażu sprawdź, czy wirnik obraca się bez ocierania, przewody są odsunięte od ruchomych części, filtry zostały prawidłowo zatrzaśnięte, a klapka otwiera się zgodnie z kierunkiem przepływu. Następnie wykonaj próbę kolejno na wszystkich biegach i przy włączonym oświetleniu.
Jak dobrać część do wariantu No logo
Punktem wyjścia jest pełne oznaczenie z tabliczki znamionowej:
- model KH17183E;
- kod wyrobu 1160524;
- 14-cyfrowy numer fabryczny.
Tabliczki należy szukać wewnątrz okapu po wyjęciu filtrów. Sam model KH17183E nie powinien być jedynym kryterium, ponieważ części o podobnym wyglądzie mogą różnić się mocowaniem, złączami lub wykonaniem obudowy. Oznaczenie No logo jest szczególnie istotne przy szybach, korpusach, maskownicach i innych częściach widocznych.
Przy doborze porównaj także cechy właściwe dla danego elementu:
- dla filtra — długość, szerokość, grubość i rozmieszczenie zaczepów;
- dla silnika — numer części, mocowanie, układ przewodów i parametry znamionowe;
- dla wirnika — średnicę, wysokość, kierunek łopatek i sposób osadzenia;
- dla płytki — pełny numer części, typ złączy i wersję sterowania;
- dla szyby oraz maskownicy — wymiary, otwory, uchwyty i wariant wykończenia;
- dla oprawy — trzonek, napięcie, dopuszczalną moc i sposób zamocowania.
Jeśli dane z tabliczki różnią się od oznaczenia tej strony, wróć do kategorii okapów Amica o szerokości 70–90 cm i wybierz kategorię odpowiadającą rzeczywistemu kodowi urządzenia. Przed zamówieniem elementu elektrycznego lub części obudowy warto przygotować zdjęcie całej tabliczki oraz oznaczeń wymontowanej części.
FAQ – części i naprawa okapu KH17183E
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź metalowe filtry, filtr węglowy w trybie pochłaniacza, klapkę zwrotną oraz drożność przewodu 150 mm. Dopiero po wykluczeniu oporów przepływu oceniaj wirnik i silnik.
Jaki filtr węglowy pasuje do KH17183E?
Dla pracy w obiegu zamkniętym dokumentacja modelu wskazuje filtr KF 17192. Przed zakupem potwierdź kod wyrobu 1160524 i sposób mocowania, ponieważ samo podobieństwo wymiarów nie potwierdza zgodności.
Dlaczego wentylator działa, a lampy nie świecą?
Obwody wentylatora i oświetlenia są sterowane oddzielnie. Jeżeli obie żarówki G4 są sprawne, trzeba skontrolować oprawy, połączenia, transformator oraz tor załączający oświetlenie. Działający silnik nie potwierdza sprawności tych elementów.
Czy można wymienić sam wirnik zamiast całej dmuchawy?
Tak, jeżeli uszkodzony jest wyłącznie wirnik, a silnik nie ma nadmiernych luzów, pracuje prawidłowo i nie przegrzewa się. Nowy wirnik musi mieć zgodny kierunek łopatek, mocowanie i wymiary. Po montażu nie może ocierać o obudowę.
Czy płytkę sterowania trzeba od razu wymienić?
Nie. Najpierw należy ustalić, czy dociera do niej zasilanie i czy usterki nie powoduje silnik, oświetlenie lub wiązka. Uszkodzenie zasilacza albo elementu wykonawczego płytki może być możliwe do naprawy przez elektronika.
Jakie dane są potrzebne do doboru części Amica?
Przygotuj model KH17183E, kod wyrobu 1160524 i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach widocznych dodaj informację o wariancie No logo, a przy podzespołach elektrycznych także zdjęcie ich oznaczeń i złączy.
