Części do okapu Amica OKP931G o kodzie wyrobu 1160539 obejmują elementy filtracji, napędu, sterowania, oświetlenia i obudowy. Słabe pochłanianie nie musi oznaczać awarii silnika — przyczyną bywa zabrudzony filtr, niedrożny przewód albo brak dopływu powietrza. Przed zakupem sprawdź objaw oraz pełne dane z tabliczki znamionowej, w tym 14-cyfrowy numer fabryczny.
Części do okapu Amica OKP931G 1160539
OKP931G jest okapem kominowym z wentylatorem o kilku prędkościach, metalowym filtrem przeciwtłuszczowym i niezależnym oświetleniem. Może pracować jako wyciąg, który odprowadza powietrze przewodem wentylacyjnym, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. W drugim trybie potrzebny jest filtr z węglem aktywnym.
Rozróżnienie trybu pracy ma znaczenie diagnostyczne. W wyciągu słabe usuwanie pary może wynikać z instalacji wentylacyjnej, nawet gdy silnik działa prawidłowo. W pochłaniaczu brak redukcji zapachów częściej wiąże się z nasyceniem filtra węglowego. Filtr węglowy nie poprawia drożności przewodu wyciągowego i zgodnie z instrukcją urządzenia nie powinien pozostawać zamontowany podczas pracy w trybie wyciągu.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zatłuszczony filtr aluminiowy, niedrożny lub załamany przewód, zbyt mały dopływ powietrza, zablokowany wirnik, osłabiony napęd | uruchom najwyższy bieg, zapewnij dopływ powietrza do kuchni, skontroluj filtr oraz przebieg przewodu | poprawa po uchyleniu okna wskazuje raczej na niedostateczny nawiew; poprawa po zdjęciu zabrudzonego filtra kieruje diagnostykę na filtrację, ale okapu nie należy tak eksploatować |
| Wentylator buczy, lecz nie rusza | ciało obce, wirnik ocierający o obudowę, zużyte łożyskowanie, wadliwy kondensator pracy — jeżeli występuje w danym wykonaniu, uszkodzone uzwojenie | po odłączeniu zasilania sprawdź swobodę obrotu wirnika; kondensator zbadaj dopiero po bezpiecznym rozładowaniu i odłączeniu od obwodu | opór mechaniczny wskazuje na blokadę lub problem napędu; prawidłowa pojemność kondensatora nie potwierdza jeszcze sprawności silnika pod obciążeniem |
| Okap działa głośniej lub drga | źle osadzony filtr, luźne mocowanie, deformacja albo zabrudzenie wirnika, ocieranie, rezonans przewodu, klapa zwrotna | ustal, czy dźwięk dochodzi z korpusu, komina czy kanału; skontroluj filtr, wirnik i zamocowanie obudowy | grzechotanie przy zmianie przepływu może pochodzić od klapy lub luźnego elementu, a jednostajne tarcie od wirnika |
| Oświetlenie działa, ale wentylator nie | płytka przycisków, przewody, złącza, układ sterowania, kondensator lub silnik | sprawdź reakcję wszystkich biegów, stan złączy oraz ciągłość obwodów po odłączeniu urządzenia | działające światło potwierdza tylko obecność zasilania w części okapu; nie dowodzi sprawności toru silnika |
| Działa tylko jeden lub część biegów | zużyte styki przycisków, uszkodzone wyjście sterownika, przerwa w przewodzie albo odczepie uzwojenia | porównaj zachowanie każdego biegu i sprawdź ciągłość odpowiednich połączeń według schematu konkretnego wykonania | brak jednego biegu nie uzasadnia automatycznej wymiany całego silnika lub całej płytki |
| Nie działa nic | brak zasilania, uszkodzony przewód, rozłączone złącze, problem płytki sterowania lub jej zasilacza | zacznij od gniazda i zabezpieczenia obwodu, następnie wykonaj oględziny przewodu, złączy i płytek | brak widocznych przepaleń nie wyklucza awarii zasilacza na module; przed zakupem płytki trzeba potwierdzić, gdzie zanika zasilanie |
Jeżeli wentylator stoi i jedynie buczy, nie pozostawiaj go długo włączonego. Zablokowany lub niesprawny silnik może szybko się nagrzewać, a kolejne próby nie zastępują sprawdzenia wirnika, kondensatora i obwodu zasilania.
Jak sprawdzić filtry i przepływ powietrza

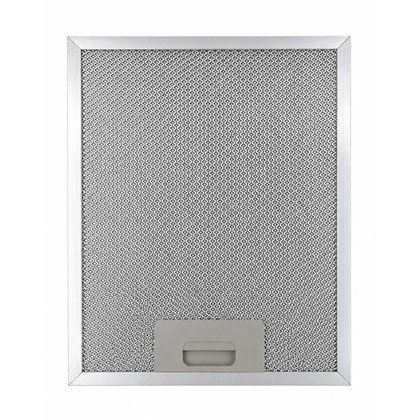

Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz przed wirnikiem i wnętrzem okapu. W instrukcji tej rodziny urządzeń zalecono jego czyszczenie co miesiąc przy normalnym użytkowaniu. Filtr wyjmuj od spodu, podtrzymując go drugą ręką podczas zwalniania zatrzasku. Umyj go łagodnym środkiem lub w zmywarce i zamontuj dopiero po wysuszeniu. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany.
Filtr węglowy pracuje tylko w trybie pochłaniacza. W wersji przewidzianej w instrukcji nie jest przeznaczony do mycia ani regeneracji. Producent zaleca wymianę co najmniej raz na dwa miesiące, a przy intensywnym smażeniu odpowiednio częściej. Jeżeli silnik pracuje i przepływ jest wyczuwalny, lecz zapachy szybko wracają do kuchni, nasycony filtr węglowy jest bardziej prawdopodobny niż awaria płytki sterowania.
Przy słabym wyciągu sprawdź również, czy przewód odprowadzający nie jest zgnieciony, załamany lub zwężony nieodpowiednią redukcją. Instrukcja rodziny OKP931G przewiduje przewód o średnicy 120 albo 150 mm i zaleca ograniczenie jego długości. Każde zwężenie, ostry łuk i zabrudzona klapa zwiększają opory przepływu. Prace przy podłączeniu do kanału powinien wykonać instalator, szczególnie gdy w pomieszczeniu znajdują się urządzenia spalające gaz lub inne paliwo.
Kontrola silnika, wirnika i kondensatora
Przed demontażem filtrów i osłon odłącz okap od zasilania oraz upewnij się, że nie może zostać przypadkowo włączony. Po zdjęciu metalowych filtrów można obejrzeć strefę wentylatora, opraw oświetlenia i część połączeń. Zakres dalszego demontażu zależy od tego, czy sprawdzany jest sam wirnik, kompletny silnik, płytka przycisków czy moduł sterujący.
Najpierw oceń stan mechaniczny:
- usuń nagromadzony tłuszcz i sprawdź, czy nic nie dostało się do wirnika;
- obracaj wirnik ręką wyłącznie przy odłączonym zasilaniu;
- szukaj pęknięć, odkształceń, luzu na osi oraz śladów ocierania o obudowę;
- sprawdź, czy przewody nie znalazły się w zasięgu obracających się elementów.
Uzwojenia silnika można wstępnie zbadać omomierzem po odłączeniu jego złącza od instalacji okapu. Przerwa między wyprowadzeniami używanego uzwojenia wskazuje na uszkodzenie przewodu, styku lub uzwojenia. Bardzo mała rezystancja nie może być interpretowana bez schematu i danych konkretnego silnika. Sam pomiar ciągłości nie wykrywa zwarć międzyzwojowych ujawniających się dopiero podczas pracy.
Jeżeli obok silnika znajduje się kondensator pracy, zanotuj jego pojemność i napięcie z obudowy. Pomiar pojemności wykonuje się po odłączeniu kondensatora od obwodu i bezpiecznym rozładowaniu. Wynik wyraźnie niższy od wartości znamionowej, poza tolerancją podaną na elemencie, uzasadnia jego wymianę. Kondensator o innej pojemności dobrany „na próbę” może pogorszyć rozruch, zwiększyć nagrzewanie lub zmienić pracę silnika.
Pomiary pod napięciem sieciowym oraz diagnostyka zasilacza i wyjść modułu są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, bezpiecznego stanowiska i właściwych przyrządów.
Sterowanie i oświetlenie
Gdy pojedynczy przycisk nie reaguje albo jeden bieg włącza się dopiero po kilkukrotnym naciśnięciu, przed wymianą głównej płytki warto sprawdzić mechanizm przycisku, płytkę przycisków oraz jej połączenie ze sterownikiem. Zabrudzenie tłuszczem, pęknięte mocowanie lub zużyty styk mogą dawać objaw podobny do awarii elektroniki.
Jeżeli okap jest całkowicie martwy, kolejność diagnostyki powinna prowadzić od źródła zasilania przez przewód i złącza do układu zasilającego moduł. Dopiero potwierdzenie, że napięcie dociera do płytki, pozwala zawęzić podejrzenie do jej zasilacza lub sterowania. Wymiana modułu bez takiego sprawdzenia może nie rozwiązać problemu.
Przy braku światła zacznij od źródła światła i jego styków. Nowy halogen musi mieć takie same parametry jak element fabryczny. Jeśli oba punkty oświetleniowe przestały działać jednocześnie, bardziej prawdopodobna staje się wspólna część obwodu — zasilanie, przewody, przełącznik lub transformator — niż równoczesne uszkodzenie dwóch niezależnych źródeł.
Dostęp i wymiana części
Filtry wyjmuje się od spodu okapu. Zapewnia to dostęp do wnętrza, ale wymiana silnika, wirnika lub elektroniki może wymagać zdjęcia kolejnych osłon i odłączenia kilku wiązek. Przed rozpięciem złączy wykonaj czytelne zdjęcia ich położenia i oznacz przewody. Nie opieraj montażu wyłącznie na kolorach, ponieważ nowa część lub wiązka może mieć inne oznaczenia.
Podczas pracy zwróć uwagę na następujące zasady:
- chroń płytę grzejną i szklaną część okapu przed upuszczonym narzędziem;
- ciężką szybę lub maskownicę podtrzymuj przed zwolnieniem ostatniego mocowania;
- nie odkręcaj uchwytów przenoszących ciężar całego okapu bez jego podparcia;
- oczyść tłuszcz wokół wymienianego elementu, ale nie zalewaj silnika, złączy ani płytek;
- prowadź przewody z dala od wirnika, ostrych krawędzi i gorących części oświetlenia;
- przed założeniem filtrów sprawdź, czy wszystkie osłony i przewody są prawidłowo zamocowane.
Po naprawie uruchom kolejno oświetlenie oraz każdy bieg wentylatora. Obserwuj rozruch, drgania, zapach przegrzanej izolacji i nietypowe odgłosy. Następnie sprawdź przepływ w docelowej konfiguracji, z zamontowanymi filtrami i prawidłowo podłączonym przewodem albo zestawem do recyrkulacji.
Jak dobrać część do OKP931G
Nie dobieraj elementu wyłącznie na podstawie napisu OKP931G, zdjęcia, wymiaru zewnętrznego albo identycznej liczby pinów. Do potwierdzenia wariantu okapu Amica potrzebne są:
- pełny model OKP931G;
- kod wyrobu 1160539;
- pełny, 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Przy filtrze porównaj wymiary, typ ramki, położenie zatrzasku i sposób mocowania. Przy szybie oraz maskownicy znaczenie mają dokładne wymiary, rozstaw otworów, kolor i wykończenie. Silnik oraz wirnik muszą pasować do siebie mechanicznie, a silnik dodatkowo pod względem zasilania, wyprowadzeń, liczby prędkości i mocowania. W przypadku płytek trzeba sprawdzić numer części, wersję złączy i wykonanie układu — podobna płytka może obsługiwać inną wersję napędu lub oświetlenia.
Jeżeli tabliczka wskazuje inny kod wyrobu lub odmianę modelu, przejdź do kategorii okapów Amica o szerokości 70–90 cm i odszukaj stronę zgodną z kompletem oznaczeń. Przed zamówieniem przygotuj również zdjęcie tabliczki oraz numer wymontowanej części, jeśli pozostaje czytelny.
FAQ – części i naprawa okapu Amica OKP931G
Dlaczego okap działa, ale słabo ciągnie?
Najpierw sprawdź metalowy filtr, dopływ powietrza do kuchni oraz drożność przewodu. Jeśli po uchyleniu okna wydajność wyraźnie rośnie, problem może dotyczyć nawiewu, a nie silnika. W trybie pochłaniacza sprawdź także stan filtra węglowego.
Czy głośna praca oznacza uszkodzony silnik?
Nie. Hałas może powodować źle osadzony filtr, luźna maskownica, przewód wpadający w rezonans, klapa zwrotna albo wirnik ocierający o obudowę. Silnik podejrzewaj po wykluczeniu tych przyczyn, zwłaszcza gdy ma luz, ciężko się obraca lub szybko się nagrzewa.
Jak często czyścić filtr aluminiowy w OKP931G?
Instrukcja tej rodziny okapów zaleca czyszczenie metalowego filtra przeciwtłuszczowego raz w miesiącu przy normalnym użytkowaniu. Przy częstym smażeniu kontroluj go częściej. Nasycony tłuszczem filtr ogranicza przepływ i zwiększa zagrożenie pożarowe.
Czy filtr węglowy można umyć?
Filtr przewidziany w instrukcji OKP931G nie jest przeznaczony do mycia ani regeneracji. Stosuje się go tylko podczas pracy w obiegu zamkniętym i wymienia po nasyceniu, zgodnie z zaleceniami instrukcji oraz intensywnością użytkowania.
Czy działające światło potwierdza sprawność modułu?
Nie. Oświetlenie i silnik korzystają z różnych części obwodu. Działające lampy potwierdzają jedynie, że część instalacji jest zasilana. Nadal mogą być uszkodzone przyciski, wyjście sterownika, przewody, kondensator lub silnik.
Jakie dane są potrzebne do doboru części?
Podaj model OKP931G, kod wyrobu 1160539 i pełny 14-cyfrowy numer fabryczny. Przydatne są także zdjęcie tabliczki, numer starej części, widok złączy i dokładne wymiary w przypadku filtrów, szyb oraz maskownic.
