1190706 - OKS9541S (OKS9541S) Amica
Części do okapu Amica OKS9541S o kodzie wyrobu 1190706 pomagają usunąć usterki wentylatora, sterowania, oświetlenia, filtrów i elementów obudowy. Przed zakupem ustal przyczynę objawu i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd części nie potwierdza jej zgodności.
Jak rozpoznać źródło problemu w okapie Amica OKS9541S?
Ten model ma panel sensorowy, trzy biegi wentylatora, niezależnie włączane oświetlenie i funkcję opóźnionego wyłączenia. Nieprawidłowe zachowanie okapu nie wskazuje jednak automatycznie na uszkodzenie płytki sterowania lub dmuchawy. Przed zakupem części trzeba rozróżnić problem z samym urządzeniem od niedrożnego przepływu powietrza, zużytego filtra albo błędu instalacji.
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr przeciwtłuszczowy, nasycony filtr węglowy, zablokowane klapki zwrotne, niedrożny lub zwężony przewód, zabrudzony wirnik | ustal tryb pracy, oczyść filtr metalowy, obejrzyj wylot i klapki, sprawdź drożność kanału | poprawa po usunięciu ograniczenia przepływu przemawia przeciwko wymianie dmuchawy |
| Silnik buczy lub wolno się rozpędza | wirnik ociera o obudowę, oś obraca się z oporem, wewnątrz zalega tłusty osad, występuje usterka silnika albo jego zasilania | po odłączeniu okapu od sieci sprawdź ręką swobodę obrotu wirnika | opór mechaniczny uzasadnia czyszczenie i kontrolę wirnika; swobodny obrót nie potwierdza jeszcze sprawności elektrycznej silnika |
| Słychać grzechotanie lub stukanie | luźny filtr, klapki zwrotne uderzające o przyłącze, uszkodzony wirnik, poluzowana obudowa lub przewód | sprawdź osadzenie filtrów i mocowań oraz obejrzyj klapki i łopatki | hałas zmieniający się po dociśnięciu osłony lub poprawieniu filtra zwykle ma źródło mechaniczne, a nie elektroniczne |
| Panel świeci, ale silnik nie pracuje | przerwa w wiązce, uszkodzenie dmuchawy, płytki sterowania lub elementu wykonawczego | sprawdź wszystkie biegi i obejrzyj złącza przy odłączonym zasilaniu | działające oświetlenie potwierdza zasilanie części układu, ale nie rozstrzyga o sprawności obwodu silnika |
| Okap nie reaguje i nic nie świeci | brak zasilania w gnieździe, uszkodzony przewód, luźne połączenie, usterka zasilacza elektroniki | sprawdź gniazdo innym urządzeniem oraz stan dostępnego przewodu i wtyczki | sprawne gniazdo zawęża diagnostykę do okapu, lecz nie oznacza od razu konieczności wymiany panelu |
| Nie działa światło | niesprawne źródło światła, oprawka, przewody lub obwód sterowania | zastosuj sprawne źródło światła o parametrach zgodnych z fabrycznym i obejrzyj styki | brak działania ze sprawną lampą kieruje uwagę na oprawkę, wiązkę lub sterowanie |
Słaby ciąg nie musi oznaczać uszkodzenia dmuchawy
Najpierw ustal, czy OKS9541S pracuje jako wyciąg, czy jako pochłaniacz:
- w trybie wyciągu powietrze jest odprowadzane przewodem na zewnątrz, a filtr węglowy nie powinien ograniczać przepływu;
- w trybie pochłaniacza powietrze wraca do kuchni i potrzebny jest filtr z węglem aktywnym;
- filtr przeciwtłuszczowy jest potrzebny w obu konfiguracjach i nie należy uruchamiać okapu bez niego.
Metalowy filtr przeciwtłuszczowy należy wyjąć, obejrzeć pod światło i umyć zgodnie z instrukcją. Sama zmiana koloru aluminium po myciu nie świadczy o zużyciu. Wymiana jest uzasadniona, gdy siatka jest zdeformowana, przerwana, nie daje się osadzić w zatrzaskach albo nie można już usunąć osadu ograniczającego przepływ.
Filtr węglowy FWK 162 jest przewidziany do tego modelu w konfiguracji pochłaniacza. Nie należy go myć ani regenerować. Nasycenie może objawiać się słabszym usuwaniem zapachów i zwiększonym oporem przepływu, lecz nie musi zmniejszać samych obrotów wentylatora.
Jeżeli po konserwacji nadal brakuje ciągu, sprawdzenia wymagają przyłącze, klapki zwrotne oraz przewód wentylacyjny. Zablokowana klapka może ograniczać wydmuch, a luźna — grzechotać. Długi przewód, zwężenie średnicy, ostre załamania lub niedrożny kanał także pogarszają działanie sprawnej dmuchawy. Podłączenie do kanału i ocena wentylacji powinny być wykonane przez osobę znającą wymagania instalacyjne budynku, zwłaszcza gdy w pomieszczeniu pracują urządzenia spalające gaz lub inne paliwo.
Jak sprawdzić dmuchawę i wirnik?
Przed kontrolą mechaniczną odłącz okap od zasilania i zabezpiecz go przed przypadkowym włączeniem. Po wyjęciu filtrów obejrzyj dostępny obszar wlotu dmuchawy. Wirnik nie powinien mieć pęknięć, ubytków ani śladów ocierania. Obrócony ręką powinien poruszać się bez wyraźnego zacinania.
Tłusty osad połączony z kurzem może utrudniać obrót osi i powodować wolny rozruch, buczenie lub zatrzymywanie się wentylatora. Czyszczenie ma sens tylko wtedy, gdy nie ma dużych luzów, nadpaleń ani uszkodzonych łopatek. Nie należy kierować płynu do wnętrza uzwojeń, elektroniki lub niewymiennych łożysk ani stosować oleju spożywczego.
Pomiar rezystancji uzwojeń wykonuje się na odłączonej od instalacji dmuchawie, zgodnie ze schematem konkretnego silnika. Brak ciągłości może wskazywać na przerwę w uzwojeniu lub zabezpieczeniu termicznym. Sama skończona rezystancja nie potwierdza jednak prawidłowego rozruchu, pracy pod obciążeniem ani stanu izolacji. Bez potwierdzonego pinoutu nie wolno dobierać punktów pomiarowych na podstawie kolorów przewodów.
Pomiary napięcia, testy pracującego silnika i diagnostyka modułu przy zasilaniu sieciowym są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi i zabezpieczeń.

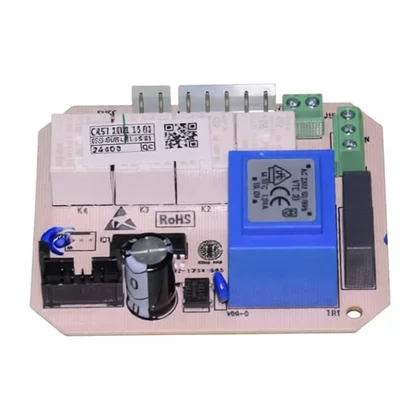

Panel sensorowy i płytka sterowania
Brudna lub wilgotna powierzchnia panelu może utrudniać obsługę sensorów, dlatego zacznij od jej osuszenia i oczyszczenia. Następnie odłącz zasilanie na kilka minut i sprawdź urządzenie ponownie. Taki reset może usunąć stan zawieszenia elektroniki, ale nie naprawi uszkodzonego zasilacza, przekaźnika, triaka, sensora ani przerwanej wiązki.
Jeżeli panel reaguje, lecz nie działa jeden bieg, podejrzenie może dotyczyć sterowania danym obwodem, połączenia lub odpowiedniej części silnika. Gdy nie działa żaden bieg, a oświetlenie pozostaje sprawne, trzeba sprawdzić dmuchawę, jej wiązkę i wyjście modułu. Nie należy wymieniać płytki tylko dlatego, że nie uruchamia się wentylator.
Technik może na odłączonym module skontrolować złącza, przepalone ścieżki, spuchnięte kondensatory i zimne luty. Oględziny nie wykrywają wszystkich awarii. Pomiar napięć po stronie sieciowej i uruchamianie rozebranego okapu są czynnościami niebezpiecznymi i nie są przeznaczone dla osoby bez przygotowania.
Dostęp i wymiana części
Filtr przeciwtłuszczowy wyjmuje się przez zwolnienie jego zatrzasku, podtrzymując element drugą ręką. Filtry węglowe, jeśli okap pracuje jako pochłaniacz, znajdują się przy zespole dmuchawy i są dostępne po zdjęciu filtra metalowego.
Dostęp do dmuchawy, wiązki i elektroniki jest dalszym etapem demontażu. Może wymagać zdjęcia osłon komina lub elementów frontu. Przed rozłączeniem przewodów zrób zdjęcia złączy i oznacz ich położenie. Nie ciągnij za przewody — chwytaj za korpus wtyku.
Jeżeli demontowana jest szyba albo siłownik podtrzymujący front, szybę trzeba podeprzeć przed zwolnieniem mocowania. Niekontrolowane opadnięcie może uszkodzić szkło, zawiasy i przewody panelu. Po montażu sprawdź osadzenie filtrów, swobodę klapek, brak kontaktu wirnika z obudową oraz działanie każdego biegu i oświetlenia.
Jak dobrać część do Amica OKS9541S?
Do identyfikacji urządzenia przygotuj trzy dane z tabliczki znamionowej:
- model OKS9541S;
- kod wyrobu 1190706;
- pełny 14-cyfrowy numer fabryczny.
Nazwa OKS9541S bez kodu i numeru fabrycznego może nie rozróżniać wszystkich wariantów wykonania. Przy filtrze, szybie, przyłączu i maskownicy porównaj wymiary, mocowania oraz stronę montażu. Przy dmuchawie i oświetleniu znaczenie mają również parametry elektryczne. W przypadku płytki sterowania, panelu sensorowego lub wiązki sprawdź numer części, wersję złączy i zgodność katalogową — podobne gniazdo nie oznacza identycznego układu połączeń.
Jeżeli dane na tabliczce różnią się od oznaczeń tej kategorii, przejdź do okapów Amica o szerokości 70–90 cm i odszukaj właściwy wariant. W razie wątpliwości prześlij czytelne zdjęcie całej tabliczki znamionowej oraz oznaczenia wymontowanej części.
FAQ – części i naprawa okapu Amica OKS9541S
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Nie. W trybie wyciągu powietrze jest odprowadzane na zewnątrz, a filtr węglowy należy usunąć. Filtr FWK 162 stosuje się, gdy OKS9541S pracuje jako pochłaniacz i zwraca oczyszczone powietrze do pomieszczenia.
Jak często czyścić filtr aluminiowy?
Producent wskazuje czyszczenie co miesiąc podczas normalnej eksploatacji, a przy intensywnym gotowaniu odpowiednio częściej. Filtr można umyć ręcznie delikatnym detergentem lub w zmywarce, jeśli nie jest mechanicznie uszkodzony.
Dlaczego okap buczy, ale wirnik nie rusza?
Przyczyną może być opór osi, ocieranie wirnika, nagromadzony osad, uszkodzenie silnika albo nieprawidłowe zasilanie. Najpierw przy odłączonym napięciu sprawdź swobodę obrotu. Lekki obrót nie wyklucza usterki elektrycznej.
Czy niedziałający wentylator oznacza uszkodzoną płytkę sterowania?
Nie. Podobny objaw może wywołać przerwana wiązka, luźne złącze, uszkodzona dmuchawa lub jej obwód. Płytkę warto podejrzewać dopiero po sprawdzeniu prostszych przyczyn i pomiarach wykonanych zgodnie ze schematem.
Czy część pasuje, jeśli na zdjęciu wygląda identycznie?
Nie jest to wystarczające potwierdzenie. Porównaj numer katalogowy, mocowania, wymiary, parametry i złącza, a zgodność potwierdź dla modelu OKS9541S, kodu wyrobu 1190706 oraz 14-cyfrowego numeru fabrycznego.
