1190750 - OKS9543S (OKS9543S) Amica
Części do okapu Amica OKS9543S o kodzie wyrobu 1190750 pozwalają naprawić układ pochłaniania, sterowanie dotykowe, oświetlenie i elementy obudowy. Słaby ciąg nie musi oznaczać awarii dmuchawy — przyczyną może być zabrudzony filtr lub niedrożny kanał. Przed zakupem porównaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Części do okapu Amica OKS9543S 1190750

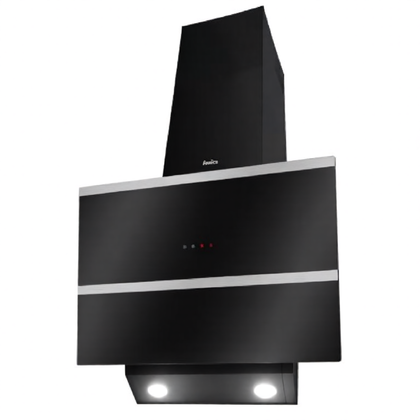

Amica OKS9543S, kod wyrobu 1190750, to skośny okap kominowy o szerokości 89,6 cm, który może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrami węglowymi. Model ma jeden silnik, trzy prędkości, sterowanie sensorowe, dwie kasety filtra przeciwtłuszczowego 300 × 320 mm oraz oświetlenie z żarówką LED GU10 3 W. Wylot powietrza ma średnicę 150 mm.
W trybie pochłaniacza stosowane są dwa filtry węglowe FWK 162. Nie należy jednak kupować filtra węglowego tylko dlatego, że okap słabo usuwa parę. Najpierw trzeba ustalić tryb pracy urządzenia i sprawdzić drożność przepływu powietrza.
Jak rozpoznać źródło usterki okapu
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo zbiera parę | Zatłuszczone filtry metalowe, zużyte filtry węglowe, zamknięte klapki zwrotne, zgnieciony lub niedrożny przewód, brak dopływu powietrza do kuchni, problem z dmuchawą | Sprawdź filtry, klapki i przewód oraz porównaj pracę przy zapewnionym nawiewie do pomieszczenia | Poprawa po oczyszczeniu lub udrożnieniu wskazuje na opór przepływu, a nie na konieczność wymiany silnika |
| Silnik jest wyraźnie głośniejszy | Zanieczyszczony albo uszkodzony wirnik, ocieranie o obudowę, luźna osłona, klapki zwrotne, zwężenie kanału lub zużycie dmuchawy | Przy odłączonym zasilaniu obejrzyj wirnik i sprawdź, czy nie ociera; skontroluj mocowania, klapki i kanał | Grzechotanie przy wylocie może pochodzić od klapek, a regularne tarcie lub drgania zmieniające się z biegiem kierują uwagę na wirnik i dmuchawę |
| Oświetlenie działa, ale wentylator nie rusza | Zablokowany wirnik, uszkodzenie dmuchawy, wiązki, płytki sterowania lub obwodu regulacji | Sprawdź swobodę ruchu wirnika oraz złącza dostępne po zdjęciu filtrów; dalsze pomiary wymagają schematu danego wykonania | Działająca lampka potwierdza obecność zasilania w części okapu, ale nie potwierdza sprawności wyjścia sterującego silnikiem |
| Panel nie świeci i okap nie reaguje | Brak zasilania, uszkodzony przewód, złącze, zabezpieczenie albo zasilacz na płytce | Najpierw sprawdź gniazdo i przewód bez rozbierania elektroniki; technik powinien następnie sprawdzić wejście zasilania oraz obwody niskonapięciowe modułu | Obecność napięcia sieciowego na płytce nie dowodzi, że jej zasilacz pomocniczy działa poprawnie |
| Nie działa tylko lampka | Uszkodzona żarówka GU10, oprawka, przewody albo obwód sterowania oświetleniem | Po odłączeniu okapu wyjmij żarówkę i sprawdź jej styki; można wykonać próbę z właściwą żarówką GU10 o parametrach przewidzianych dla modelu | Jeśli nowa, zgodna żarówka również nie świeci, problem znajduje się w oprawce, instalacji lub sterowaniu, a nie w samym źródle światła |
Słaby ciąg: filtr, instalacja czy dmuchawa?
W trybie wyciągu metalowe filtry przeciwtłuszczowe zatrzymują tłuszcz, natomiast powietrze powinno zostać odprowadzone przewodem do właściwego kanału. Zabrudzone kasety, zablokowane klapki zwrotne, redukcje średnicy, ostre załamania i zgnieciony przewód zwiększają opór. Okap może wtedy hałasować, mimo że ilość usuwanego powietrza jest niewielka.
Diagnostykę warto przeprowadzić w następującej kolejności:
- Umyj i całkowicie wysusz oba filtry aluminiowe.
- Sprawdź, czy za filtrami nie ma nagromadzonego tłuszczu ograniczającego wlot.
- Obejrzyj klapki zwrotne przy przyłączu. Powinny otwierać się bez zakleszczania i zamykać bez intensywnego grzechotania.
- Sprawdź przewód odprowadzający: jego drożność, połączenia, zagięcia i ewentualne redukcje względem wylotu 150 mm.
- Włącz okap przy uchylonym oknie. Wyraźna poprawa może wskazywać na niedostateczny nawiew do pomieszczenia, a nie awarię części okapu.
Krótka próba bez filtrów może pomóc wykryć ich nadmierny opór, ale nie należy w ten sposób normalnie używać urządzenia. Filtry chronią wnętrze i dmuchawę przed osadzaniem tłuszczu.
W trybie pochłaniacza powietrze wraca do kuchni po przejściu przez filtry węglowe. Zużyty filtr węglowy przede wszystkim słabiej neutralizuje zapachy, a mocno zabrudzony może również ograniczać przepływ. Dla OKS9543S przewidziano dwa filtry FWK 162. Filtrów węglowych nie montuje się jako sposobu na poprawę pracy prawidłowo podłączonego wyciągu.
Hałas, buczenie i drgania
Rodzaj dźwięku ułatwia zawężenie przyczyny:
- grzechotanie przy przyłączu może pochodzić od klapek zwrotnych;
- ocieranie powtarzające się wraz z obrotem wskazuje na wirnik dotykający obudowy albo obcy przedmiot;
- silne drgania zależne od biegu mogą być skutkiem zabrudzenia, pęknięcia lub niewyważenia wirnika;
- szum i gwizd nasilający się po podłączeniu przewodu przemawia za oporem w instalacji odprowadzającej;
- buczenie bez rozruchu wirnika wymaga sprawdzenia, czy wirnik nie jest zablokowany, a następnie diagnostyki silnika i jego układu sterowania.
Po odłączeniu wtyczki można zdjąć filtry przeciwtłuszczowe i ostrożnie sprawdzić, czy dostępny wirnik obraca się bez ocierania. Nie wolno obracać go siłą ani prostować pękniętych łopatek. Uszkodzony wirnik może być niewyważony i podczas pracy dodatkowo obciążać łożyskowanie dmuchawy.
Gdy okap nie reaguje na panel dotykowy
Brak reakcji panelu nie oznacza automatycznie, że trzeba wymienić sterowanie dotykowe. Jeżeli nie działa również oświetlenie i wyświetlacz, zacznij od gniazda, wtyczki oraz przewodu zasilającego. Widoczne nadtopienie, pęknięcie izolacji lub luźne połączenie wyklucza dalsze użytkowanie urządzenia.
Jeśli panel świeci, ale nie uruchamia wybranych funkcji, należy sprawdzić połączenie panelu z płytką sterującą oraz stan wiązki. Tłuszcz i wilgoć na złączach mogą powodować niestabilną pracę, ale czyszczenie elektroniki przypadkowym preparatem może uszkodzić powierzchnie i izolację.
W diagnostyce modułu najpierw potwierdza się doprowadzenie zasilania, a dopiero później działanie zasilacza pomocniczego i sygnałów wyjściowych. Pomiar samego napięcia 230 V na wejściu płytki nie potwierdza jej sprawności. Nie należy też kupować jednocześnie panelu i płytki „na próbę” — usterka może dotyczyć wiązki, zabezpieczenia lub naprawialnej sekcji zasilania.
Pomiary na podłączonym okapie oraz naprawa zasilacza impulsowego wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Na płytce mogą występować napięcia niebezpieczne również poza obwodem silnika. Czynności te nie są przeznaczone dla osoby bez przygotowania.
Dostęp do części i przygotowanie wymiany
Przed pracą odłącz wtyczkę, zabezpiecz płytę grzewczą i odczekaj, aż oświetlenie ostygnie. W tym modelu podstawowy dostęp kontrolny uzyskuje się po otwarciu przedniej części i wyjęciu dwóch filtrów przeciwtłuszczowych. Pozwala to obejrzeć wnętrze, część przewodów, dmuchawę i okolice przyłącza.
Dostęp do płyt sterowania, górnego przyłącza oraz elementów ukrytych w kominie może wymagać zdjęcia osłon kanału. Przed odpięciem wiązek wykonaj czytelne zdjęcia i oznacz złącza. Nie ciągnij za przewody, lecz za obudowę wtyku. Szklany front i maskownice trzeba podeprzeć — ich masa może obciążyć mocowania po odkręceniu elementów konstrukcyjnych.
Po wymianie:
- sprawdź, czy żaden przewód nie znajduje się przy wirniku lub ostrych krawędziach;
- zamocuj klapki zwrotne we właściwym kierunku;
- upewnij się, że wirnik obraca się bez kontaktu z obudową;
- zamontuj filtry i dopiero wtedy wykonaj próbę wszystkich trzech biegów, oświetlenia oraz czasowego wyłączenia;
- przerwij próbę, jeśli pojawi się zapach przegrzanej izolacji, iskrzenie, tarcie albo gwałtowne drgania.
Jak dobrać właściwą część do OKS9543S?
Podstawą doboru jest pełna identyfikacja z tabliczki znamionowej Amica:
- model OKS9543S;
- kod wyrobu 1190750;
- pełny, 14-cyfrowy numer fabryczny.
Sam wygląd nie wystarcza. Podobne okapy mogą mieć inną płytkę, układ złączy, wersję wiązki, sposób mocowania szyby albo dmuchawę o odmiennych parametrach. Przy filtrach trzeba porównać typ i wymiary; przy elementach mechanicznych także stronę montażu, rozstaw zaczepów i kształt. Dla oświetlenia istotny jest trzonek GU10 oraz parametry przewidziane dla tego modelu.
Jeżeli oznaczenie na tabliczce nie zgadza się w całości, sprawdź inne okapy kominowe Amica o szerokości 70–90 cm. Przed zamówieniem modułu, dmuchawy, szyby lub wiązki przekaż komplet danych z tabliczki, a w razie wątpliwości również zdjęcie starej części i jej złączy.
FAQ – części i naprawa Amica OKS9543S
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzone filtry, niedrożny lub zwężony przewód, zablokowane klapki zwrotne oraz brak nawiewu do kuchni. Podejrzenie dmuchawy jest mocniejsze, gdy wirnik nie osiąga prawidłowych obrotów mimo drożnego przepływu.
Jaki filtr węglowy pasuje do Amica OKS9543S 1190750?
Producent przewiduje dwa filtry FWK 162 do pracy w trybie pochłaniacza. W trybie wyciągu odprowadzającego powietrze na zewnątrz filtr węglowy nie jest standardowo potrzebny.
Dlaczego okap działa głośniej po podłączeniu do kanału?
Przyczyną może być opór przewodu: redukcja średnicy, zagięcie, niedrożność, zamknięta klapka lub niewłaściwe zakończenie kanału. Jeśli bez przewodu praca jest wyraźnie cichsza, instalację należy sprawdzić przed wymianą dmuchawy.
Czy działające oświetlenie potwierdza sprawność modułu?
Nie. Oświetlenie i silnik mogą być sterowane przez różne obwody. Działająca żarówka potwierdza tylko część funkcji zasilania; nadal możliwe jest uszkodzenie wyjścia silnika, wiązki albo sekcji sterującej.
Czy moduł sterowania trzeba od razu wymienić?
Nie zawsze. Najpierw należy sprawdzić przewód, złącza, zabezpieczenia i zasilacz płytki. Niektóre usterki elektroniki można naprawić, ale ocenę i pomiary pod napięciem powinien wykonać elektronik lub technik AGD.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach jest zwykle umieszczona wewnątrz obudowy i może być widoczna po wyjęciu metalowych filtrów. Do doboru części przepisz model, kod wyrobu oraz cały 14-cyfrowy numer fabryczny, zachowując wszystkie cyfry i znaki.
