1190950 - OKC9659S (OKC9659S) Amica
Części do okapu Amica OKC9659S o kodzie wyrobu 1190950 pomagają usunąć problemy ze słabym ciągiem, hałasem, sterowaniem, oświetleniem lub uszkodzoną szybą. Przed zakupem ustal przyczynę usterki i porównaj nie tylko wygląd elementu, lecz także jego numer katalogowy, mocowanie i złącza. Do potwierdzenia wariantu przygotuj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak diagnozować okap Amica OKC9659S przed zakupem części
OKC9659S o kodzie wyrobu 1190950 jest skośnym okapem kominowym o szerokości 90 cm. Może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrem węglowym. Zastosowano w nim sterowanie sensorowe typu slider, panelowe oświetlenie LED oraz dmuchawę z silnikiem BLDC. Ma to znaczenie podczas diagnostyki: typowe porady dotyczące kondensatora rozruchowego i prostego silnika indukcyjnego nie powinny być automatycznie przenoszone na ten model.
Przed rozbieraniem urządzenia warto ustalić, czy usterka dotyczy przepływu powietrza, dmuchawy, sterowania, oświetlenia czy części mechanicznej. Jeden objaw nie wskazuje jeszcze konkretnego elementu.
Okap słabo usuwa parę lub zapachy
Najpierw określ tryb pracy urządzenia.
- W trybie wyciągu powietrze przechodzi przez filtr przeciwtłuszczowy i przewód prowadzący do osobnego, przeznaczonego do tego celu kanału.
- W trybie pochłaniacza powietrze przechodzi również przez filtr węglowy, a następnie wraca do kuchni. Pochłaniacz ogranicza zapachy i tłuszcz, ale nie odprowadza wilgoci na zewnątrz.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Wydajność spadała stopniowo | Zatłuszczony filtr aluminiowy, zużyty filtr węglowy | Obejrzyj filtr pod światło, sprawdź osad i datę ostatniego czyszczenia lub wymiany | Poprawa po oczyszczeniu filtra wskazuje na ograniczony przepływ, nie na awarię dmuchawy |
| Okap pracuje głośno, ale słabo zasysa | Niedrożny, zwężony lub załamany przewód; zablokowana klapa; brudny filtr | Skontroluj widoczny odcinek przewodu, reduktor, połączenia oraz swobodę klapy zwrotnej | Duży szum powietrza nie oznacza automatycznie dużej wydajności — może wynikać z oporu instalacji |
| Siła zasysania zmienia się po uchyleniu okna | Niedostateczny nawiew do pomieszczenia | Porównaj pracę wyciągu przy zamkniętym i lekko uchylonym oknie | Wyraźna poprawa wskazuje na problem z dopływem powietrza, a niekoniecznie na uszkodzenie okapu |
| Dmuchawa osiąga obroty, lecz powietrze prawie nie przepływa | Zabrudzenie turbiny, przeszkoda w kanale, niewłaściwie zamontowany filtr lub element kierujący powietrzem | Po odłączeniu zasilania obejrzyj dostępny wlot, filtr i drogę powietrza | Dalsza diagnostyka wymaga rozdzielenia usterki okapu od problemu instalacji wentylacyjnej |
Metalowy filtr przeciwtłuszczowy należy umyć zgodnie z instrukcją urządzenia i całkowicie wysuszyć przed montażem. Filtra węglowego nie montuje się tylko dlatego, że okap słabo działa — jest potrzebny przy pracy w obiegu zamkniętym. Zużyty standardowy wkład węglowy wymienia się, a jego okres użytkowania zależy od intensywności gotowania i zaleceń dla konkretnego filtra.
Nie oceniaj wydajności wyłącznie przez przykładanie kartki do powierzchni filtra. Taka próba może wykazać obecność przepływu, ale nie mierzy wydajności całego układu i nie rozstrzyga, czy kanał ma właściwy przekrój oraz opory.
Dmuchawa nie uruchamia się albo pracuje nierówno
Gdy oświetlenie i panel działają, ale nie rusza wentylator, podejrzenie obejmuje dmuchawę, jej zasilanie, przewody, złącza oraz układ sterujący. Jeśli słychać ocieranie lub pojawiają się drgania, przed wymianą zespołu trzeba wykluczyć ciało obce, tłusty osad, poluzowane mocowanie i kontakt wirnika z obudową.
Po odłączeniu urządzenia od instalacji elektrycznej można:
- zdjąć filtry i sprawdzić, czy we wlocie nie ma przedmiotu blokującego turbinę;
- obejrzeć przewody oraz wtyki pod kątem wysunięcia, przegrzania, korozji i uszkodzenia izolacji;
- skontrolować zamocowanie dmuchawy, kierownicy powietrza, reduktora i osłon;
- sprawdzić, czy widoczny element wirujący nie ociera, bez wymuszania obrotu i bez wkładania narzędzi głęboko do zespołu.
W tym modelu producent podaje silnik BLDC, dlatego prosty pomiar rezystancji pomiędzy przypadkowymi przewodami nie stanowi pełnego testu dmuchawy. Nie należy także zakładać obecności typowego kondensatora rozruchowego stosowanego przy innych konstrukcjach. Ocena silnika BLDC wymaga znajomości jego złączy, układu sterowania oraz procedury właściwej dla konkretnej dmuchawy.
Pomiary napięć przy pracującym okapie są czynnościami serwisowymi. Wewnątrz występuje napięcie sieciowe, a na modułach mogą znajdować się odsłonięte punkty przewodzące. Takie pomiary wymagają kwalifikacji, doświadczenia, izolowanych narzędzi i dokumentacji układu; nie są przeznaczone dla osoby bez przygotowania.
Panel sensorowy nie reaguje
Brak reakcji panelu nie oznacza od razu, że należy kupić moduł sterujący. Kolejność kontroli zależy od pozostałych objawów:
- Nie działa panel, światło ani dmuchawa: sprawdź zabezpieczenie obwodu, gniazdo, wtyczkę i przewód zasilający. Jeżeli zasilanie dociera do urządzenia, dalsza kontrola obejmuje połączenia oraz sekcję zasilającą elektroniki.
- Wyświetlacz działa, lecz nie można zmienić biegu: oczyść i osusz powierzchnię panelu. Wilgoć, tłuszcz lub środek czyszczący na szkle mogą zakłócać obsługę sensorową. Jeśli problem pozostaje, sprawdzenia wymaga panel, jego przewód i moduł.
- Panel resetuje się, przygasa albo urządzenie działa przerywanie: możliwy jest luźny styk, uszkodzenie zasilacza modułu lub problem samej płytki. Nie kupuj panelu wyłącznie na podstawie migania wyświetlacza.
Odłączenie zasilania na kilka minut może usunąć stan zawieszenia sterownika, ale nie naprawia uszkodzonego podzespołu. Jeżeli objaw wraca, potrzebna jest diagnostyka połączeń i elektroniki. Uszkodzony moduł nie zawsze wymaga wymiany całej płytki — naprawa na poziomie elementów bywa możliwa, lecz powinna obejmować ustalenie przyczyny przepalenia zabezpieczenia lub uszkodzenia zasilacza, a nie samo wlutowanie nowego bezpiecznika.
Oświetlenie LED nie działa
OKC9659S wykorzystuje panel LED, a nie zwykłą żarówkę wkręcaną w oprawkę. Brak światła może wynikać z awarii lampy, przewodu, złącza, zasilania LED albo obwodu załączającego na module.
Jeśli pozostałe funkcje działają, po odłączeniu zasilania sprawdź osadzenie wtyku lampy, stan przewodów i ślady przegrzania. Gdy jednocześnie nie działa sterowanie i dmuchawa, bardziej prawdopodobny jest wspólny problem z zasilaniem niż niezależna awaria lampy. Sam test ciągłości przewodów nie potwierdza sprawności elektroniki lampy ani modułu zasilającego.
Nie podłączaj przypadkowego panelu LED „na próbę”. Zgodność obejmuje napięcie i sposób zasilania, moc, wymiary, mocowanie, złącze oraz współpracę ze sterownikiem.
Skąd bierze się hałas i drgania
Hałas zmieniający się po montażu filtra albo podłączeniu przewodu zwykle wymaga najpierw kontroli przepływu i mocowań. Sprawdź:
- prawidłowe osadzenie filtrów aluminiowych;
- zamocowanie maskownic komina, uchwytów i szyby;
- połączenie reduktora z przewodem odprowadzającym;
- przewód pod kątem zwężeń, ostrych załamań i luźnych połączeń;
- klapę zwrotną, jeżeli występuje w instalacji;
- ślady ocierania, zabrudzenie turbiny oraz luzy zespołu dmuchawy.
Metaliczne grzechotanie może pochodzić od osłony lub klapy, natomiast narastające wibracje wraz z obrotami bardziej wskazują na niewyważenie, zabrudzenie albo uszkodzenie części wirującej. Nie wolno usuwać filtrów przeciwtłuszczowych jako stałego sposobu na wyciszenie urządzenia — chronią one wnętrze okapu i przewód przed osadem tłuszczowym.
Dostęp do części i przygotowanie wymiany
Filtry aluminiowe znajdują się od spodu i po ich wyjęciu można obejrzeć wlot oraz odnaleźć tabliczkę znamionową. Dostęp do modułu, dmuchawy i przewodów wymaga dalszego demontażu osłon. W skośnym okapie trzeba uwzględnić ciężar szyby oraz działanie siłowników; nie odpinaj ich bez podparcia ruchomego elementu.
Przed demontażem:
- odłącz okap od zasilania i potwierdź brak możliwości przypadkowego włączenia;
- zabezpiecz płytę grzewczą i krawędzie szkła;
- wykonaj zdjęcia przewodów, złączy oraz prowadzenia wiązek;
- oznacz podobne wtyki, ale nie opieraj identyfikacji wyłącznie na kolorach przewodów;
- sprawdź, czy wymieniany element nie jest naprężony przez przewód wentylacyjny lub sąsiednią osłonę.
Po montażu upewnij się, że przewody nie dotykają turbiny, złącza są zatrzaśnięte, filtry siedzą stabilnie, a szyba i maskownice nie mają luzu. Pierwszą próbę wykonaj bez gotowania: sprawdź kolejno oświetlenie, panel, wszystkie biegi oraz występowanie ocierania i drgań.
Jak dobrać część do Amica OKC9659S
Nie wystarczy napis OKC9659S ani podobieństwo części na zdjęciu. Przy doborze przygotuj:
- pełny model: OKC9659S;
- kod wyrobu: 1190950;
- 14-cyfrowy numer fabryczny;
- numer katalogowy starej części, jeżeli jest czytelny;
- zdjęcia złącza, mocowania i całego elementu przed demontażem.
Tabliczka znamionowa okapu znajduje się wewnątrz obudowy i jest dostępna po zdjęciu filtrów aluminiowych. Numer fabryczny może również znajdować się na naklejce w karcie gwarancyjnej.

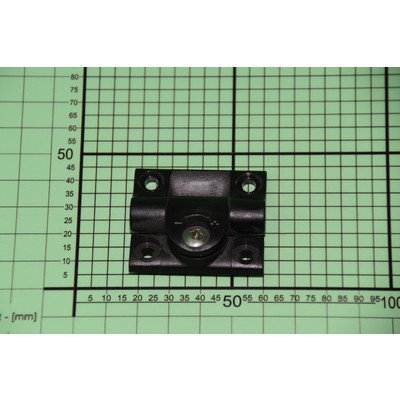

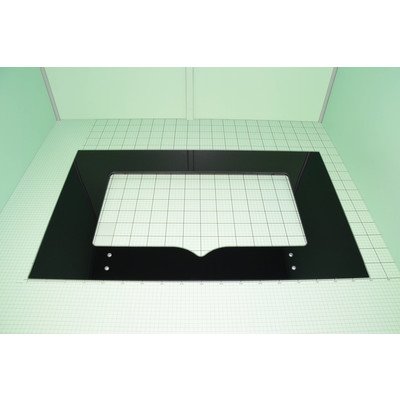

Przy filtrze porównaj wymiary, liczbę sztuk i sposób mocowania. Przy szybie, uchwycie lub siłowniku ważne są punkty montażowe, geometria oraz siła znamionowa. Dla lampy i dmuchawy trzeba potwierdzić także parametry elektryczne i złącza. Moduł sterujący musi być katalogowo przypisany do właściwego wykonania urządzenia; identyczna obudowa albo pasująca wtyczka nie potwierdzają zgodności ani właściwego oprogramowania.
FAQ – części do okapu Amica OKC9659S
Czy słaby ciąg oznacza uszkodzoną dmuchawę?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność przewodu, klapę zwrotną i dopływ powietrza do kuchni. Dmuchawę podejrzewa się mocniej, gdy droga przepływu jest drożna, a jej obroty są niestabilne, pojawia się ocieranie albo zespół nie uruchamia się.
Czy OKC9659S potrzebuje filtra węglowego?
Tak, jeśli pracuje jako pochłaniacz z obiegiem zamkniętym. Przy prawidłowo wykonanym wyciągu odprowadzającym powietrze na zewnątrz filtr węglowy nie jest elementem potrzebnym do samego odprowadzenia powietrza.
Dlaczego panel działa, ale wentylator nie rusza?
Możliwa jest awaria dmuchawy BLDC, jej przewodów, złącza lub sterowania. Działający panel potwierdza tylko obecność części funkcji zasilania; nie dowodzi, że silnik otrzymuje prawidłowe sygnały i napięcia robocze.
Czy można sprawdzić silnik zwykłym omomierzem?
Pomiar może wykryć niektóre oczywiste przerwy lub zwarcia, ale nie jest pełnym testem silnika BLDC i jego elektroniki. Bez pinoutu oraz procedury dla danej dmuchawy wynik między przypadkowymi stykami może zostać błędnie zinterpretowany.
Gdzie znajduje się tabliczka znamionowa okapu?
Wewnątrz obudowy, za filtrami aluminiowymi. Do doboru części zapisz model OKC9659S, kod wyrobu 1190950 i pełny 14-cyfrowy numer fabryczny.
Czy moduł sterujący trzeba od razu wymienić?
Nie. Najpierw należy wykluczyć brak zasilania, uszkodzony przewód, luźne złącze, zabrudzenie panelu i awarię sekcji zasilającej. Moduł może nadawać się do naprawy, ale ocenę elektroniki i pomiary pod napięciem powinien wykonać przygotowany technik.
