1191987 - OKP9552SB (OKP9552SB) Amica
Części do okapu Amica OKP9552SB o kodzie wyrobu 1191987 pomagają usunąć awarie odciągu, sterowania dotykowego, oświetlenia i funkcji ozonowania. Przed zakupem sprawdź jednak filtry, drożność przewodu oraz połączenia — podobny objaw nie zawsze oznacza uszkodzenie silnika lub modułu. Właściwy element dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Co warto wiedzieć o okapie Amica OKP9552SB
OKP9552SB o kodzie wyrobu 1191987 jest kominowym okapem skośnym o szerokości 90 cm. Może pracować jako wyciąg, odprowadzając powietrze przewodem wentylacyjnym, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni. Model ma sterowanie sensorowe, cztery poziomy pracy łącznie z trybem Turbo, listwę LED, jeden silnik BLDC oraz funkcję ozonowania SmellFree.
Te informacje mają znaczenie podczas diagnostyki. W tym modelu zastosowano silnik bezszczotkowy, dlatego porad dotyczących kondensatora rozruchowego ze starszych okapów z silnikami indukcyjnymi nie należy automatycznie odnosić do OKP9552SB.
Okap słabo usuwa parę i zapachy — co sprawdzić przed zakupem części?
Słabszy ciąg nie jest jeszcze dowodem uszkodzenia silnika. Kolejność sprawdzania zależy przede wszystkim od trybu pracy urządzenia.
| Sprawdzenie | Możliwy wynik | Wniosek i następny krok |

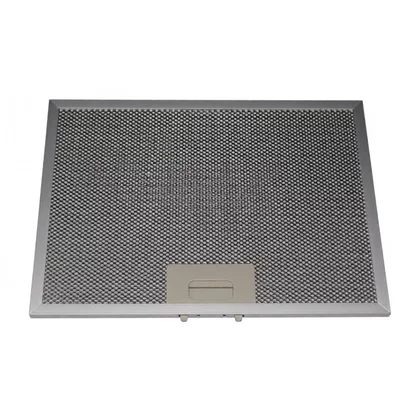

| Filtr przeciwtłuszczowy | Siatka jest pokryta lepką warstwą tłuszczu | Umyj filtr ręcznie łagodnym detergentem albo w zmywarce, jeżeli pozwala na to instrukcja. Zabrudzony filtr ogranicza przepływ powietrza i zwiększa hałas. |
| Filtry węglowe w trybie pochłaniacza | Zapachy szybko wracają mimo pracy turbiny | Wymień zużyte wkłady. Dla tego modelu producent wskazuje dwa filtry FWP 18. Nie są przeznaczone do mycia ani regeneracji. |
| Filtry węglowe w trybie wyciągu | Wkłady pozostawiono przy podłączeniu do kanału zewnętrznego | Usuń je. W trybie wyciągu stanowią dodatkowy opór, a nie są potrzebne do pracy urządzenia. |
| Przewód odprowadzający | Jest zgnieciony, znacznie zwężony, ma ostre załamania lub niedrożny wylot | Przywróć drożny przekrój. OKP9552SB ma wylot o średnicy 150 mm; redukcje i liczne kolana zwiększają opory przepływu. |
| Dopływ powietrza do kuchni | Po uchyleniu okna skuteczność wyraźnie rośnie | Problem może wynikać z braku nawiewu w szczelnym pomieszczeniu, a nie z części okapu. Należy zapewnić prawidłową wentylację nawiewną zgodnie z wymaganiami instalacji. |
| Klapki zwrotne | Nie otwierają się swobodnie, ocierają albo zostały zablokowane przewodem | Popraw montaż lub wymień uszkodzony element. Zablokowane klapki ograniczają przepływ i mogą grzechotać. |
Jeżeli przepływ jest słaby na wszystkich biegach, mimo czystych filtrów i drożnego przewodu, należy sprawdzić wirnik, obudowę dmuchawy, wiązkę silnika oraz układ sterujący silnikiem. Wyraźna zmiana prędkości między biegami potwierdza, że sterowanie częściowo reaguje, ale nie przesądza o rzeczywistej wydajności turbiny.
Hałas, buczenie i drgania
Rodzaj dźwięku pomaga zawęzić przyczynę:
- świst powietrza częściej wiąże się ze zwężeniem przewodu, niewłaściwą redukcją, szczeliną albo dużymi oporami instalacji;
- grzechotanie przy wylocie może pochodzić od luźnych lub ocierających klapek zwrotnych;
- regularne ocieranie zależne od obrotów wskazuje na kontakt wirnika z obudową, odkształcenie wirnika albo obcy przedmiot w dmuchawie;
- drgania przenoszone na komin i ścianę wymagają sprawdzenia mocowań, osłon komina, obudów dmuchawy oraz prawidłowego ułożenia przewodu;
- hałas rosnący po zabrudzeniu filtrów może wynikać z ograniczenia przepływu, nawet jeśli turbina nadal osiąga wysokie obroty.
Po odłączeniu zasilania można wyjąć filtr przeciwtłuszczowy i obejrzeć dostępny obszar wlotu. Wirnik powinien być czysty, bez pęknięć i śladów ocierania. Nie należy wkładać dłoni do turbiny ani obracać jej podczas zasilania urządzenia. Wyczuwalny opór nie rozstrzyga samodzielnie, czy uszkodzony jest silnik, wirnik czy obudowa — potrzebne są dalsze oględziny po demontażu zespołu.
Panel działa, ale turbina nie rusza
Jeżeli wyświetlacz i oświetlenie reagują, zasilanie dociera przynajmniej do części elektroniki. Nie oznacza to jednak, że sprawne są układ sterowania silnikiem, przewody i sam zespół BLDC.
Najpierw warto:
- wyłączyć okap z zasilania na kilka minut i ponownie sprawdzić działanie;
- upewnić się, że urządzenie zostało aktywowane sensorem StandBy, a następnie wybrano bieg turbiny;
- po odłączeniu zasilania skontrolować wtyki i wiązki między panelem, modułem oraz silnikiem;
- obejrzeć płytki pod kątem nadpaleń, korozji, tłustego nalotu i uszkodzonych złączy;
- sprawdzić, czy wirnik nie jest mechanicznie zablokowany.
Wymiana panelu dotykowego na próbę nie jest właściwą metodą. Panel może poprawnie rejestrować dotyk, podczas gdy polecenie nie dociera do sterownika silnika albo elektronika nie wytwarza właściwego zasilania dla podzespołów wykonawczych.
Pomiary elektryczne
Pomiary na odłączonym urządzeniu mogą obejmować ciągłość przewodu zasilającego, bezpieczników, wiązek oraz połączenia ochronnego — zgodnie ze schematem konkretnej wersji. Wynik ciągłości potwierdza jedynie brak przerwy w badanym torze; nie potwierdza poprawnej pracy elektroniki pod obciążeniem.
Sprawdzenie napięcia wejściowego modułu, napięć niskonapięciowych i sygnałów sterujących silnikiem wymaga pracy przy odsłoniętych obwodach. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych przyrządów i dokumentacji danego modułu. Nie są przeznaczone dla osoby bez przygotowania, ponieważ na płytach występuje napięcie sieciowe.
Nie ma jednego uniwersalnego pinoutu ani wartości rezystancji pozwalającej sprawdzić wszystkie silniki BLDC stosowane w okapach. Prawidłowe napięcie sieciowe na wejściu przy martwym panelu kieruje diagnostykę w stronę zasilacza modułu i połączeń. Działający panel przy braku reakcji turbiny wymaga natomiast sprawdzenia wiązki, sterownika silnika i zespołu napędowego.
Okap nie reaguje i nic się nie świeci
Najpierw potwierdź działanie gniazda innym sprawnym odbiornikiem oraz obejrzyj przewód i wtyczkę. Jeżeli zewnętrzne zasilanie jest prawidłowe, kolejnym etapem jest kontrola przewodu wewnętrznego, złączy, zabezpieczeń modułu i jego sekcji zasilającej.
Przerwany bezpiecznik na płytce nie wyjaśnia jeszcze przyczyny awarii. Przed zamontowaniem nowego należy ustalić, czy nie doszło do zwarcia w zasilaczu, przewodach, oświetleniu albo innym odbiorniku. Zastępowanie bezpiecznika elementem o wyższym prądzie lub mostkiem może doprowadzić do dalszego uszkodzenia i pożaru.
Oświetlenie LED nie działa
W tym modelu oświetlenie działa niezależnie od uruchomienia turbiny. Jeżeli wentylator i panel pracują prawidłowo, usterki należy szukać w obwodzie listwy LED, jej przewodach, zasilaniu oświetlenia lub elemencie wykonawczym modułu.
Po odłączeniu urządzenia sprawdź osadzenie złączy i stan przewodów prowadzących do listwy. Zamienny moduł LED musi mieć parametry oraz sposób podłączenia zgodne z elementem fabrycznym. Samo dopasowanie długości listwy albo złącza nie wystarcza — różnić mogą się napięcie pracy, polaryzacja, moc i układ zasilania.
Funkcja ozonatora — usterka czy normalna praca?
Funkcja SmellFree jest dostępna tylko przy pracującej turbinie okapu. Po wyłączeniu ozonowania mały wentylator wewnątrz generatora może działać jeszcze przez kilka minut, aby usunąć pozostałości ozonu z obudowy. Takie opóźnione zatrzymanie nie jest objawem awarii.
Program ozonowania powinien być dopasowany do powierzchni kuchni, a w pomieszczeniu otwartym — również do bezpośrednio połączonej przestrzeni. Nie wolno blokować kratek generatora ani wdychać ozonu bezpośrednio przy jego wylocie. Brak działania funkcji przy poprawnie pracującej turbinie może wynikać z uszkodzenia wentylatora ozonatora, generatora, przewodów lub sterowania, ale wymaga to diagnostyki elektrycznej właściwej dla tego zespołu.
Dostęp do części i bezpieczna wymiana
Filtr przeciwtłuszczowy wyjmuje się po zwolnieniu jego zamka zgodnie z kierunkiem pokazanym w instrukcji urządzenia. Przed rozpoczęciem pracy odłącz wtyczkę, zabezpiecz szklany front przed opadnięciem i poczekaj, aż oświetlenie ostygnie. Do podstawowej obsługi filtrów nie trzeba zdejmować całego okapu ze ściany.
Dostęp do turbiny, modułów i ozonatora może wymagać zdjęcia osłon komina oraz wewnętrznych pokryw. Kolejność zależy od wymienianego zespołu, dlatego przed rozłączeniem:
- sfotografuj prowadzenie przewodów i położenie złączy;
- oznacz wtyki, jeśli można je pomylić;
- podtrzymuj zdejmowane szkło i elementy obudowy;
- nie ciągnij za przewody i nie dobieraj połączeń według samych kolorów żył;
- usuń tłusty nalot z powierzchni montażowych, ale nie zalewaj elektroniki środkiem czyszczącym;
- sprawdź, czy przewody po montażu nie dotykają wirnika i nie są ściśnięte przez obudowę.
Po wymianie filtra lub części mechanicznej sprawdź kolejno oświetlenie, wszystkie biegi, tryb Turbo, timer i — jeśli naprawa go dotyczyła — ozonator. Nietypowe ocieranie, zapach przegrzanej izolacji albo wyzwalanie zabezpieczenia oznacza konieczność natychmiastowego odłączenia urządzenia.
Jak dobrać część do OKP9552SB?
Nie dobieraj części wyłącznie po nazwie OKP9552SB, wyglądzie ani pasującym złączu. Dla urządzeń Amica należy odczytać z tabliczki:
- pełny model: OKP9552SB;
- kod wyrobu: 1191987;
- pełny, 14-cyfrowy numer fabryczny.
Tabliczka okapu zwykle znajduje się na obudowie widocznej po wyjęciu filtra przeciwtłuszczowego. Jeśli oznaczenie jest nieczytelne, sprawdź naklejkę w karcie gwarancyjnej.

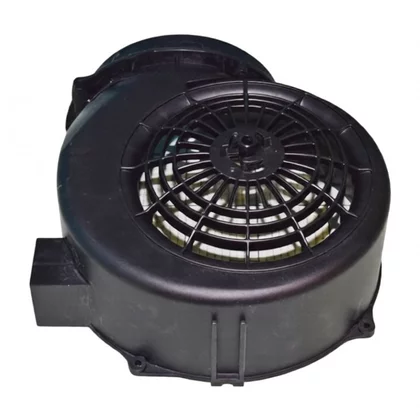

Przy filtrach porównaj typ, liczbę wkładów, wymiary i mocowanie. Przy wirniku oraz obudowie dmuchawy istotne są średnica osi, kierunek i geometria łopatek, strona obudowy oraz sposób mocowania. Moduł sterujący musi odpowiadać wersji sprzętowej i programowej okapu, a elementy ozonatora — wykonaniu całego zespołu. W razie rozbieżności prześlij zdjęcie kompletnej tabliczki oraz oznaczeń ze starej części, zamiast zamawiać podobny element z innego modelu.
Jeśli kod wyrobu na urządzeniu jest inny niż 1191987, wróć do kategorii okapów Amica o szerokości 70–90 cm i wybierz stronę odpowiadającą rzeczywistemu oznaczeniu.
FAQ — części i naprawa Amica OKP9552SB
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzony filtr przeciwtłuszczowy, zużyte filtry węglowe, zablokowane klapki, zwężony przewód, niedrożną wentylację i brak dopływu powietrza. Dopiero po tych kontrolach uzasadniona jest diagnostyka wirnika, silnika BLDC i sterowania.
Jaki filtr węglowy pasuje do OKP9552SB 1191987?
Producent wskazuje dla tego modelu filtr FWP 18, montowany jako komplet dwóch sztuk. Filtry węglowe stosuje się podczas pracy jako pochłaniacz; przy prawidłowym podłączeniu okapu jako wyciągu powinny być usunięte.
Czy filtr aluminiowy trzeba wymienić, gdy zmieni kolor?
Nie musi to oznaczać zużycia. Aluminiowy filtr może zmienić barwę po myciu w zmywarce. Wymiana jest potrzebna, gdy filtr jest zdeformowany, przedziurawiony, ma uszkodzony zamek albo nie daje się skutecznie oczyścić.
Dlaczego wentylator ozonatora pracuje po wyłączeniu funkcji?
Kilkuminutowa praca po wyłączeniu może być normalnym etapem usuwania pozostałości ozonu z obudowy generatora. Wentylator powinien zatrzymać się automatycznie po zakończeniu cyklu.
Czy silnik można sprawdzić samym omomierzem?
Prosty pomiar może wykazać przerwę lub zwarcie do dostępnej części obudowy, ale nie potwierdza pełnej sprawności silnika BLDC ani jego sterownika. Potrzebna może być kontrola zasilania i sygnałów według dokumentacji konkretnego zespołu.
Jakie dane są potrzebne do potwierdzenia zgodności części?
Przygotuj model OKP9552SB, kod wyrobu 1191987 i 14-cyfrowy numer fabryczny. Dołącz zdjęcie tabliczki oraz oznaczenia z demontowanej części, zwłaszcza przy elektronice, silniku, listwie LED i elementach ozonatora.
