1193407 - OKC9551BGS (OKC9551BGS) Amica
Części do okapu Amica OKC9551BGS o kodzie wyrobu 1193407 obejmują elementy filtracji, oświetlenia, sterowania, wentylatora, okablowania i obudowy. Przed zakupem ustal, czy przyczyną problemu jest podzespół, zabrudzony filtr, niedrożny przewód albo nieprawidłowy dopływ powietrza. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak działa okap Amica OKC9551BGS?
OKC9551BGS to skośny okap kominowy o szerokości 90 cm, pracujący jako wyciąg albo pochłaniacz. Ma cztery biegi wentylatora, panel sensorowy, sterowanie gestami, niezależne oświetlenie LED i pochłanianie obwodowe przez szczeliny wokół przedniej szyby.
W trybie wyciągu opary są odprowadzane na zewnątrz przewodem wentylacyjnym. W trybie pochłaniacza oczyszczone powietrze wraca do kuchni, dlatego oprócz dwóch aluminiowych filtrów przeciwtłuszczowych potrzebne są dwa filtry węglowe typu KF 17191. Filtrów węglowych nie należy pozostawiać w okapie pracującym jako wyciąg, ponieważ tworzą niepotrzebny opór przepływu.
Objaw a możliwa przyczyna usterki
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Okap słabo usuwa parę | zabrudzone filtry aluminiowe, nasycone filtry węglowe, zasłonięte szczeliny pochłaniania obwodowego, niedrożny lub załamany przewód, brak dopływu powietrza, problem z turbiną | ustal tryb pracy, oczyść filtry i szczeliny, obejrzyj przewód oraz porównaj działanie przy lekko uchylonym oknie |
| Zapach pozostaje mimo wyraźnego przepływu | zużyte filtry węglowe w trybie pochłaniacza | sprawdź, czy okap nie jest podłączony do kanału zewnętrznego i kiedy wymieniano filtry węglowe |
| Wentylator buczy, ale nie rozpędza się | blokada turbiny, zatłuszczenie, zużycie silnika lub jego elementu rozruchowego, problem ze sterowaniem | po odłączeniu zasilania sprawdź swobodę wirnika i ślady ocierania; pomiary obwodu silnika powierz technikowi |
| Wszystkie biegi działają podobnie albo części biegów brakuje | sterownik, wiązka, złącza lub uzwojenia silnika | sprawdź złącza i przewody; samo świecenie panelu nie potwierdza prawidłowego sterowania silnikiem |
| Panel nie reaguje na dotyk lub gest | zabrudzenie albo wilgoć na szybie, nieprawidłowo wykonywany gest, problem z czujnikami, wiązką lub modułem | oczyść i osusz panel, wypróbuj sterowanie dotykowe oraz gesty zgodnie z instrukcją, następnie sprawdź połączenia |
| Wentylator działa, ale nie świeci LED | moduł LED, wiązka oświetlenia, złącze lub wyjście sterownika | ponieważ światło działa niezależnie od turbiny, diagnostykę można zawęzić do obwodu oświetlenia |
| Okap jest głośniejszy lub drga | zabrudzone filtry, przewężenie kanału, luźne mocowanie, klapa zwrotna, zabrudzony lub uszkodzony wirnik, łożyskowanie silnika | ustal, czy hałas pochodzi z przepływu powietrza, obudowy, kanału czy zespołu wentylatora |
| Zabezpieczenie instalacji wyłącza się po uruchomieniu | zwarcie w przewodzie, filtrze przeciwzakłóceniowym, module, oświetleniu albo silniku | nie włączaj urządzenia ponownie; konieczne są pomiary izolacji i lokalizacja uszkodzonego obwodu |
Okap słabo ciągnie – od czego zacząć?
Najpierw ustal, w którym trybie pracuje urządzenie, ponieważ diagnostyka wyciągu i pochłaniacza wygląda inaczej.
Gdy okap odprowadza powietrze na zewnątrz

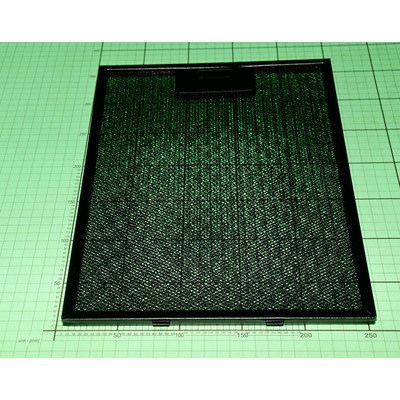

- Oczyść aluminiowe filtry przeciwtłuszczowe i szczeliny wokół przedniej szyby. Producent zaleca mycie filtrów co miesiąc podczas normalnego użytkowania.
- Sprawdź, czy filtr węglowy został usunięty. W trybie wyciągu nie jest potrzebny.
- Obejrzyj przewód odprowadzający. Zgniecenia, ostre łuki, redukcje średnicy i niedrożna kratka zwiększają opór, przez co okap może być jednocześnie słabszy i głośniejszy.
- Włącz okap i lekko uchyl okno. Wyraźna poprawa przepływu wskazuje raczej na niedostateczny nawiew do pomieszczenia niż na uszkodzenie silnika.
- Jeżeli wirnik pracuje nierówno, ociera lub nie osiąga kolejnych prędkości, sprawdzenia wymagają turbina, silnik, wiązka i sterownik.
OKC9551BGS ma króciec wylotowy 150 mm. Zastosowanie reduktora albo węższego kanału może być wymagane przez instalację, ale zwiększa opory. Sam fakt, że silnik słychać, nie potwierdza prawidłowego przepływu powietrza.
Gdy okap pracuje jako pochłaniacz
W tym trybie zużyty filtr węglowy może przepuszczać powietrze, lecz słabo neutralizować zapachy. Filtry KF 17191 nie są przeznaczone do mycia ani regeneracji; instrukcja tego modelu przewiduje wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej. Przed wymianą sprawdź również, czy otwory, którymi powietrze wraca do kuchni, nie są zasłonięte.
Jak sprawdzić sterowanie dotykowe i gestami?
Brak reakcji na gest nie musi oznaczać uszkodzenia modułu. Oczyść i dokładnie osusz szybę, a następnie wykonuj ruch otwartą dłonią około 3–10 cm od środkowej części panelu, w pobliżu diody RGB. Pojedynczy gest powinien trwać około sekundy. Ruch od lewej do prawej zwiększa bieg, a od prawej do lewej go zmniejsza. Przytrzymanie dłoni w centrum przez około dwie sekundy steruje oświetleniem.
Jeżeli gesty nie działają, ale pola dotykowe reagują, podejrzenie dotyczy przede wszystkim czujników gestów, ich zabrudzenia lub połączenia z elektroniką. Gdy nie działa żadna forma sterowania, sprawdź zasilanie urządzenia, przewód sieciowy, złącza panelu i modułu. Krótkie odłączenie zasilania może usunąć zawieszenie układu, ale powtarzający się problem wymaga diagnostyki, a nie cyklicznego resetowania.
Diagnostyka silnika, instalacji i modułu
Przy urządzeniu całkowicie martwym zacznij od potwierdzenia sprawności gniazda oraz oględzin wtyczki i przewodu. Po odłączeniu okapu można sprawdzić ciągłość przewodów, bezpiecznika płytki, wiązek i połączenia ochronnego. Przerwany bezpiecznik jest skutkiem wymagającym wyjaśnienia, a nie wystarczającym rozpoznaniem usterki – przed jego wymianą trzeba wykluczyć zwarcie w zasilaczu modułu, silniku, oświetleniu i przewodach.
Jeśli panel świeci, ale wentylator nie startuje, zasilanie pomocnicze elektroniki prawdopodobnie jest obecne, lecz nadal możliwe są problemy z wyjściem sterownika, wiązką lub samym silnikiem. Pomiar rezystancji odłączonych uzwojeń pozwala wykryć przerwę albo wyraźne zwarcie, ale nie potwierdza zachowania silnika pod obciążeniem ani stanu jego izolacji. Nie należy stosować uniwersalnych wartości rezystancji – trzeba porównać wyniki ze schematem właściwego wykonania silnika.
Pomiary napięcia sieciowego, izolacji oraz uruchamianie podzespołów poza urządzeniem są przeznaczone dla wykwalifikowanego technika. W układzie występuje napięcie 230 V. Czynności te wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i zabezpieczenia stanowiska.
Modułu sterowania nie należy kupować wyłącznie dlatego, że panel zgasł. Elektronika może być naprawialna, a przed wymianą całej płytki warto ustalić, czy dociera do niej zasilanie i czy nie została uszkodzona przez zwarcie innego elementu.
Dostęp do filtrów i części okapu
Przed czyszczeniem, demontażem filtrów lub naprawą odłącz urządzenie od sieci i zabezpiecz szklaną powierzchnię przed uderzeniem. Filtry przeciwtłuszczowe są pierwszym elementem dostępu serwisowego. Podczas zwalniania zatrzasku podtrzymuj filtr, aby nie spadł na płytę grzewczą ani szklaną osłonę.
Po zdjęciu filtrów można skontrolować wnętrze pod kątem nagromadzonego tłuszczu, luźnych złączy, śladów przegrzania i ocierania wirnika. Dostęp do silnika, modułu i górnych wiązek wymaga dalszego demontażu obudowy lub osłony komina. Kolejność należy dobrać do dokumentacji serwisowej urządzenia – instrukcja użytkownika nie przedstawia pełnego demontażu tych zespołów.
Przed rozłączeniem wiązek zrób zdjęcie ich ułożenia i oznacz złącza. Nie ciągnij za przewody, nie zamieniaj podobnych wtyków i nie uruchamiaj okapu z luźnym przewodem ochronnym. Po montażu sprawdź kolejno światło, wszystkie cztery biegi, timer, sterowanie dotykowe i gesty, a następnie zwróć uwagę na drgania oraz zapach przegrzanej izolacji.
Jak dobrać część do Amica OKC9551BGS?
Podstawą doboru są dane z tabliczki znamionowej:
- pełny model OKC9551BGS,
- kod wyrobu 1193407,
- pełny, 14-cyfrowy numer fabryczny.

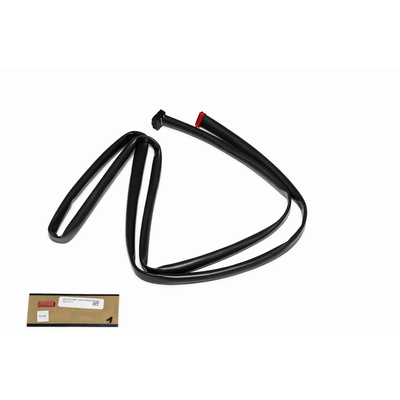

Sam wygląd elementu nie wystarcza. Filtry porównuje się według typu, liczby sztuk, wymiarów i sposobu mocowania. W lampie LED znaczenie mają parametry elektryczne, kształt, złącze oraz mocowanie. Przy wiązkach trzeba potwierdzić długość, liczbę i układ styków, a przy module sterowania również numer części, wersję wykonania oraz ewentualne wymagania dotyczące konfiguracji.
Jeżeli tabliczka wskazuje inny kod wyrobu lub wariant modelu, nie zakładaj zgodności tylko dlatego, że okap wygląda identycznie. Wróć do kategorii okapów Amica o szerokości 70–90 cm i odszukaj pełne oznaczenie urządzenia albo prześlij czytelne zdjęcie tabliczki do weryfikacji części.
FAQ – części do Amica OKC9551BGS
Jaki filtr węglowy pasuje do OKC9551BGS?
Producent wskazuje typ KF 17191, montowany w liczbie dwóch sztuk. Filtr węglowy stosuje się tylko w trybie pochłaniacza, gdy powietrze wraca do pomieszczenia.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Podobny objaw powodują zabrudzone filtry, niedrożny lub zwężony kanał, zasłonięte szczeliny wlotowe i brak nawiewu do kuchni. Silnik podejrzewaj dopiero wtedy, gdy te przyczyny zostały wykluczone albo wirnik pracuje nierówno i nie osiąga kolejnych biegów.
Dlaczego okap reaguje na dotyk, ale nie na gesty?
Najpierw oczyść i osusz panel oraz sprawdź technikę gestu. Dłoń powinna poruszać się w środkowej części panelu, około 3–10 cm od szyby. Jeśli dotyk działa prawidłowo, problem może dotyczyć czujników gestów lub ich połączenia, a nie całego modułu sterowania.
Czy filtr aluminiowy trzeba wymienić, gdy zmieni kolor?
Nie z powodu samego przebarwienia. Kolor aluminium może zmienić się po myciu w zmywarce i nie oznacza to utraty sprawności. Wymiana jest uzasadniona, gdy filtr jest zdeformowany, przerwany, skorodowany albo nie trzyma się prawidłowo w mocowaniu.
Czy lampę LED można zastąpić podobnym modułem?
Tylko po potwierdzeniu tych samych parametrów elektrycznych, złącza, wymiarów i mocowania. Podobny wygląd lub pasująca wtyczka nie gwarantują zgodności ze sterownikiem oświetlenia.
Jakie dane podać przy doborze modułu lub wiązki?
Podaj model OKC9551BGS, kod wyrobu 1193407 i 14-cyfrowy numer fabryczny. Warto dołączyć zdjęcie etykiety wymontowanej części oraz obu stron złącza, ale oznaczenia urządzenia pozostają podstawą weryfikacji katalogowej.
