1190193 - SMK 4021 (SMK 4021) Amica
Części do opiekacza Amica SMK 4021 obejmują przede wszystkim wymienne wkładki do tostów, grilla i gofrów. Jeśli urządzenie nie grzeje, nierówno opieka lub wkładka jest pęknięta, najpierw rozdziel usterkę wyposażenia od problemu w obwodzie grzania. Dobieraj część po modelu, kodzie wyrobu i danych z tabliczki znamionowej.
Części do opiekacza Amica SMK 4021
Amica SMK 4021 to opiekacz o mocy znamionowej 750 W, zasilany napięciem 230 V i wyposażony w trzy rodzaje wymiennych wkładek: do tostów, grilla oraz gofrów. Wkładki są elementami roboczymi, ale nie każda nieprawidłowość podczas pieczenia oznacza ich uszkodzenie. Zanim zamówisz część, ustal, czy problem dotyczy powierzchni roboczej, mocowania, dopasowania potrawy czy obwodu grzania.
Jak rozpoznać rodzaj problemu
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Opiekacz nie grzeje, a kontrolka zasilania świeci | przerwa w bezpieczniku termicznym, termostacie, grzałce, przewodzie lub konektorze | po odłączeniu urządzenia od sieci oględziny przewodu i obudowy; pomiary elektryczne tylko po uzyskaniu dostępu do obwodu | Świecąca kontrolka potwierdza zasilanie części obwodu, ale nie dowodzi sprawności grzałek. |
| Urządzenie nagrzewa się, lecz piecze nierówno | zabrudzenie elementu grzejnego, niewłaściwie osadzona wkładka, nierówna lub uszkodzona powierzchnia, problem z dociskiem | sprawdź, czy obie wkładki są tego samego typu, siedzą w zamkach i przylegają do korpusu | Sama wymiana wkładki nie usunie usterki termostatu ani uszkodzenia grzałki. |
| Wkładka nie zatrzaskuje się lub wysuwa | złamany zamek, odkształcenie, zabrudzenie gniazda albo niewłaściwy wariant części | porównaj zaczepy i kształt obu wkładek; nie wciskaj elementu na siłę | Część może wyglądać podobnie, ale mieć inny układ mocowań. |
| Powłoka jest porysowana, łuszczy się lub część jest odkształcona | używanie metalowych przyborów, przegrzanie, niewłaściwe czyszczenie lub zużycie | obejrzyj całą powierzchnię i miejsca styku z korpusem | Uszkodzona powłoka lub odkształcenie uzasadniają wymianę wkładki, ale nie wskazują na awarię obwodu grzania. |
| Opiekacz wyłącza się po rozgrzaniu lub nie osiąga temperatury | zadziałanie zabezpieczenia przed przegrzaniem, uszkodzony termostat, słaby styk albo ograniczony przepływ ciepła | sprawdź, czy urządzenie ma swobodną przestrzeń wokół obudowy i czy pod wkładkami nie ma resztek jedzenia; dalsza diagnostyka wymaga pomiarów | Zabezpieczenia nie wolno omijać ani mostkować. |

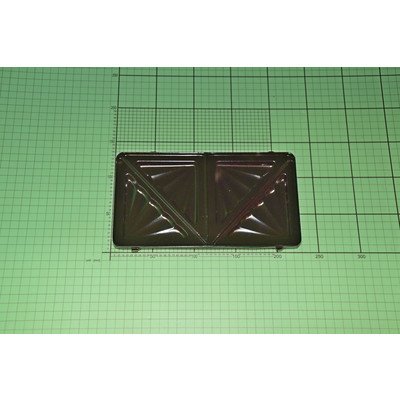

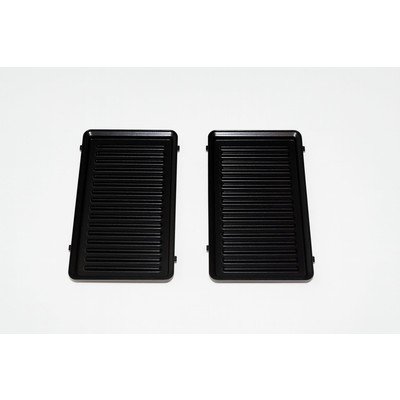

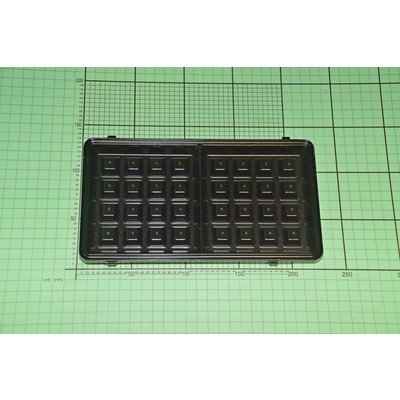

Wkładki do tostów, grilla i gofrów
W modelu SMK 4021 wkładki są mocowane w korpusie za pomocą zamków. Producent przewiduje trzy komplety: wkładki do tostów, wkładki grillowe oraz wkładki do gofrów. Górna i dolna część powinny tworzyć jeden przeznaczony do danego zastosowania komplet. Nie używaj jednocześnie wkładek o różnym przeznaczeniu, ponieważ mogą nie zapewnić prawidłowego podparcia, docisku i rozkładu ciepła.
Wymiana wkładki ma sens, gdy element:
- ma pęknięty lub wyłamany zaczep;
- jest odkształcony i nie przylega równomiernie;
- ma uszkodzoną powłokę roboczą;
- nie daje się prawidłowo zatrzasnąć;
- został zagubiony albo nie tworzy pary z drugą wkładką.
Samo przypalenie lub przywieranie jedzenia nie musi oznaczać uszkodzenia części. Przyczyną może być niewłaściwe smarowanie, resztki ciasta pod wkładką, zbyt gruba porcja albo użycie metalowego narzędzia. Do wyjmowania potraw stosuj przybory odporne na temperaturę, które nie zarysują powierzchni.
Jak wymienić wkładki
- Odłącz wtyczkę od gniazda i pozostaw urządzenie do całkowitego ostygnięcia.
- Otwórz pokrywę i znajdź dwa przyciski zwalniające wkładkę.
- Naciśnij przyciski, wyjmij element bez podważania metalowym narzędziem i oczyść gniazdo z okruchów.
- Włóż nową wkładkę właściwym typem do góry i dociśnij ją do momentu prawidłowego zatrzaśnięcia.
- Zamontuj drugi element tego samego rodzaju i sprawdź ręcznie, czy oba są stabilne.
Wkładki wymienia się wyłącznie po ostygnięciu urządzenia. Nie używaj części, która wymaga siły, ma inne zaczepy albo nie leży równo. Przy wkładkach do gofrów zwróć uwagę, aby ciasto nie dostało się pod element. Resztki pod wkładką mogą ograniczyć prawidłowe przyleganie, zabrudzić elementy grzejne i zwiększyć ryzyko zwarcia lub pożaru.
Opiekacz nie grzeje — od czego zacząć
Jeżeli obie powierzchnie pozostają zimne, a urządzenie jest podłączone do sprawnego gniazda, nie zaczynaj od zakupu wkładek. Wkładki nie są źródłem ciepła. Kolejność rozumowania powinna być następująca:
- Objaw: brak grzania jednej albo obu stron.
- Możliwe przyczyny: uszkodzona grzałka, bezpiecznik termiczny, termostat lub wyłącznik termiczny, wypalony konektor, przerwany przewód albo uszkodzenie połączenia.
- Sprawdzenie: po odłączeniu zasilania obejrzyj przewód, wtyczkę, miejsca przy zawiasie i widoczne połączenia. Jeśli konieczne jest zdjęcie obudowy, urządzenie powinno być całkowicie odłączone od sieci.
- Pomiar: wykwalifikowany serwisant może sprawdzić ciągłość kolejnych elementów obwodu omomierzem, osobno dla grzałki, zabezpieczenia termicznego, termostatu i przewodów.
- Interpretacja: przerwa w bezpieczniku termicznym lub grzałce wskazuje na element niesprawny, ale nie wyjaśnia automatycznie, dlaczego doszło do przegrzania. Pomiar ciągłości nie sprawdza wszystkich warunków pracy, izolacji ani zachowania termostatu przy temperaturze roboczej.
- Następny krok: wymień wyłącznie element o potwierdzonych parametrach i sprawdź, czy nie ma śladów nadtopienia, luźnych konektorów lub zabrudzenia powodującego przegrzewanie.
Jeżeli świeci kontrolka zasilania, ale zielona kontrolka gotowości nie pojawia się, urządzenie może nie osiągać temperatury albo obwód sterowania grzaniem może pozostawać przerwany. Jeżeli kontrolki również nie działają, przed podejrzewaniem grzałki trzeba uwzględnić przewód, wtyczkę, połączenia i doprowadzenie zasilania.
Nie zwieraj bezpiecznika termicznego, nie zastępuj go przypadkowym drutem i nie montuj elementu o innej temperaturze zadziałania lub obciążalności. Zabezpieczenie jest częścią układu ochronnego. Diagnostyka wewnętrznego obwodu 230 V wymaga kwalifikacji, odpowiednich narzędzi i doświadczenia.
Dostęp do części i naprawa obwodu
Instrukcja użytkownika opisuje wymianę wkładek, ale nie przewiduje samodzielnego demontażu obudowy ani naprawy elektrycznej. Dostęp do grzałek, termostatu i zabezpieczenia termicznego zwykle wymaga odkręcenia elementów obudowy, oznaczenia przewodów i odłączenia konektorów. Dokładna kolejność zależy od konstrukcji konkretnego egzemplarza; nie należy przenosić układu przewodów z innego opiekacza na model SMK 4021.
Przed rozłączeniem połączeń warto wykonać zdjęcia ułożenia przewodów i oznaczyć każdy konektor. Podczas montażu przewody nie mogą dotykać ostrych krawędzi, ruchomych części zawiasu ani powierzchni narażonych na nadmierne nagrzanie. Po naprawie trzeba sprawdzić stabilność połączeń, stan izolacji i prawidłowe zamknięcie obudowy przed próbą działania.
Opisane czynności serwisowe przy obwodzie sieciowym wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Nie wykonuj pomiarów pod napięciem bez procedury serwisowej właściwej dla tego modelu.
Czyszczenie i użytkowanie a trwałość części
Po ostygnięciu urządzenia wyjmij wkładki i usuń okruszki oraz resztki jedzenia z powierzchni roboczych i elementów grzejnych znajdujących się pod wkładkami. Używaj miękkiej, lekko wilgotnej ściereczki i łagodnego detergentu. Nie zanurzaj korpusu w wodzie, nie stosuj środków ściernych i nie skrob powłoki metalowym narzędziem.
Trudności z zamknięciem opiekacza nie należy rozwiązywać dociskaniem pokrywy. Zbyt grube nadzienie lub porcja grillowanego produktu może obciążyć zawiasy, zamek i mocowania wkładek. Zmniejsz porcję i sprawdź, czy elementy są prawidłowo osadzone.
Jak dobrać właściwą część Amica
Dla tej kategorii punktem wyjścia jest pełna identyfikacja urządzenia Amica 1190193 / SMK 4021. Sam napis SMK 4021 może nie wystarczyć, jeśli producent rozróżnia warianty kodem wyrobu lub numerem fabrycznym. Odczytaj z tabliczki znamionowej:
- model: SMK 4021;
- kod wyrobu: 1190193, jeśli taki kod widnieje na urządzeniu;
- pełny 14-cyfrowy numer fabryczny Amica;
- oznaczenia znajdujące się przy kodzie kreskowym lub numerze seryjnym.
Przy wkładkach porównaj nie tylko zdjęcie, lecz także rodzaj zestawu, kształt, zaczepy, stronę montażu i oznaczenie katalogowe. Dla przykładowych wkładek grillowych istotny jest kod producenta 1078575, ale nie należy przenosić tego numeru na wkładki do tostów lub gofrów.
Identyczne złącze, podobny wymiar albo nazwa handlowa nie potwierdzają zgodności. Jeżeli oznaczenie z tabliczki jest niepełne, prześlij zdjęcie tabliczki oraz zdjęcie uszkodzonej części do weryfikacji przed zakupem. Nie zamawiaj kilku wariantów na próbę.
FAQ
Czy wkładki do SMK 4021 można wymieniać podczas pracy?
Nie. Wtyczkę należy wyjąć z gniazda, a urządzenie musi całkowicie ostygnąć. Dopiero wtedy można nacisnąć przyciski zwalniające i wyjąć wkładkę.
Czy do opiekacza można założyć jedną wkładkę grillową i jedną do gofrów?
Nie. Górna i dolna wkładka powinny należeć do tego samego kompletu i mieć to samo przeznaczenie. Mieszanie typów może zaburzyć dopasowanie, docisk i bezpieczne użytkowanie.
Czy porysowana wkładka zawsze oznacza, że opiekacz nie będzie grzał?
Nie. Uszkodzona powłoka dotyczy przede wszystkim powierzchni roboczej i higieny użytkowania, a brak grzania wskazuje raczej na problem w obwodzie grzałki, zabezpieczenia, termostatu lub połączeń. Oba problemy mogą wystąpić jednocześnie, dlatego trzeba ocenić je osobno.
Co oznacza świecąca kontrolka, gdy opiekacz nie grzeje?
Kontrolka może być zasilana przed elementami odpowiedzialnymi za grzanie. Jej świecenie potwierdza obecność zasilania w części obwodu, ale nie potwierdza sprawności grzałki, termostatu ani bezpiecznika termicznego.
Czy można wymienić bezpiecznik termiczny na element o podobnym wyglądzie?
Nie. Należy zastosować część o parametrach i sposobie montażu potwierdzonych dla danego urządzenia. Nie wolno mostkować zabezpieczenia ani dobierać go wyłącznie po wymiarach lub kolorze.
Jakie dane wysłać do doboru części?
Prześlij pełne zdjęcie tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym Amica oraz zdjęcie uszkodzonej części, jej mocowań i oznaczeń. Ułatwi to odróżnienie wkładki grillowej, tostowej i gofrowej oraz ograniczy ryzyko zakupu niepasującego wariantu.
