1191079 - GK 5011 ProfiGrill (GK 5011 ProfiGrill)
Części do Amica GK 5011 ProfiGrill obejmują m.in. płyty grillowe, uchwyt, ramiona pokrywy i płytkę sterowania. Przy problemach z grzaniem, obsługą lub domykaniem najpierw ustal, czy winna jest część mechaniczna, zasilanie albo elektronika, a przed zakupem porównaj pełne oznaczenie urządzenia i numer części.
Jakie części występują w modelu GK 5011 ProfiGrill
Model 1191079 / GK 5011 ProfiGrill jest grillem kontaktowym o mocy znamionowej 2000 W, z wymiennymi płytami, panelem sterowania z wyświetlaczem, regulacją temperatury, funkcją rozłożenia do grilla stołowego i zabezpieczeniem przed przegrzaniem. W tej kategorii znajdują się między innymi:
- płaska płytka grilla 1048833;

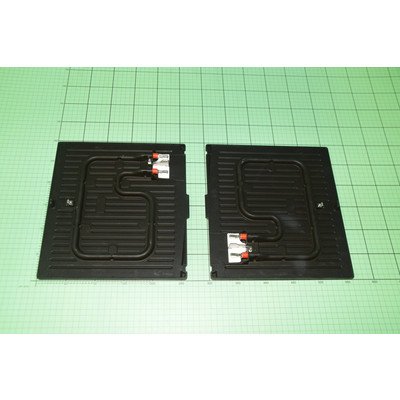

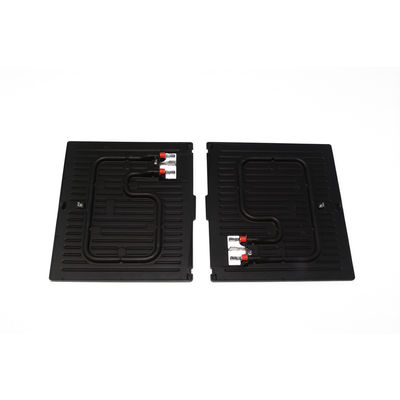

- pofalowane płyty grilla 1048832;
- płytka sterowania 1048837;

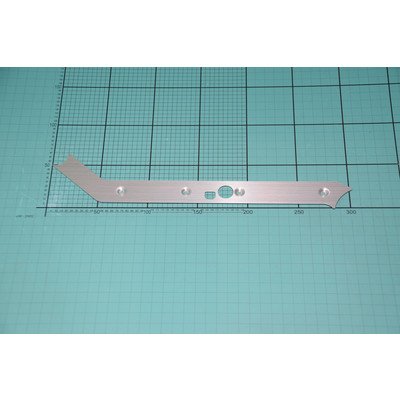

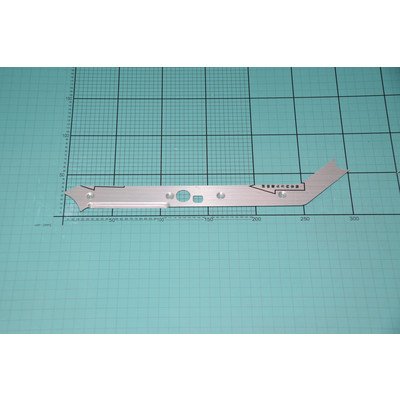

- lewe ramię 1048836 i prawe ramię 1048835;

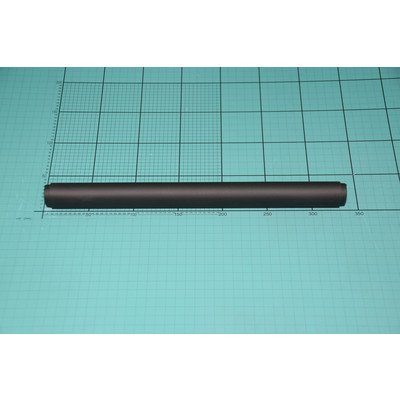

- uchwyt do opiekacza.
Nie każda usterka wymagająca części oznacza uszkodzenie modułu sterującego. W tym modelu podobny objaw może wynikać z problemu z płytą, mocowaniem, przewodem, układem grzejnym albo elektroniką obsługującą temperaturę.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Urządzenie nie reaguje po podłączeniu | Gniazdo, przewód, wtyczka, połączenie wewnętrzne, płytka sterowania | Sprawdź inne urządzenie w tym samym gnieździe, obejrzyj przewód i wtyczkę, zwróć uwagę, czy wyświetlacz lub kontrolki się uruchamiają | Brak zasilania w gnieździe nie wskazuje na część opiekacza. Uszkodzony przewód lub nadpalone połączenie wymaga naprawy przed dalszą diagnostyką. |
| Wyświetlacz działa, ale płyty nie grzeją | Obwód grzania, zabezpieczenie termiczne, element grzejny, przewody, sterowanie mocy | Po odłączeniu od sieci obejrzyj dostępne połączenia i ślady przegrzania; pomiar ciągłości wykonuje się dopiero na odłączonym urządzeniu i po rozładowaniu elementów zgodnie z procedurą serwisową | Samo świecenie wyświetlacza potwierdza tylko obecność części zasilania. Nie potwierdza sprawności toru grzejnego ani płyt. |
| Grzanie jest nierówne | Nieprawidłowo osadzona płyta, zabrudzenie powierzchni styku, problem jednej sekcji grzejnej lub sterowania | Wyłącz urządzenie, ostudź je i wyjmij płyty. Sprawdź, czy zatrzaski i styki mechaniczne nie są zabrudzone, wygięte lub uszkodzone | Jeśli problem występuje tylko po jednej stronie lub dotyczy jednej płyty, nie zamawiaj od razu modułu. Najpierw wyklucz płytę i jej osadzenie. |
| Płyta nie trzyma się, przechyla albo trudno ją wyjąć | Uszkodzone mocowanie, deformacja płyty, zużyty zatrzask | Porównaj położenie płyty z drugą stroną i sprawdź, czy zatrzaski wchodzą w swoje gniazda bez użycia nadmiernej siły | Pęknięte lub zdeformowane mocowanie może powodować nierówny docisk i miejscowe przegrzewanie. |
| Pokrywa nie domyka się prawidłowo | Uszkodzony uchwyt, lewe lub prawe ramię, zawias albo element blokujący | Przy zimnym urządzeniu sprawdź luzy, pęknięcia i symetrię obu stron. Nie dociskaj pokrywy na siłę | Strona montażu ramienia ma znaczenie. Część lewa i prawa nie są zamienne tylko dlatego, że wyglądają podobnie. |
| Przyciski nie reagują, wyświetlacz pokazuje nieprawidłowe działanie | Płytka sterowania, taśma lub złącze, zasilanie elektroniki, wilgoć lub zabrudzenie | Odłącz urządzenie od sieci, sprawdź widoczne złącza po uzyskaniu bezpiecznego dostępu i oceń, czy nie ma śladów zalania lub nadpalenia | Wadliwa praca panelu nie jest automatycznym dowodem uszkodzenia płytki 1048837. Najpierw trzeba wykluczyć zasilanie i połączenia. |
Gdy grill nie grzeje, ale panel działa
W pierwszej kolejności sprawdź, czy wybrany program rzeczywiście uruchamia nagrzewanie i czy urządzenie nie zakończyło cyklu albo nie zadziałało zabezpieczenie przed przegrzaniem. Po ostygnięciu nie należy wielokrotnie uruchamiać urządzenia, jeśli wcześniej występował zapach spalenizny, dym, iskrzenie lub nadmierne nagrzewanie obudowy.
Jeżeli panel i wyświetlacz działają, ale obie płyty pozostają zimne, podejrzenie obejmuje wspólny tor zasilania grzałek, zabezpieczenie termiczne, sterowanie mocy albo połączenia wewnętrzne. Jeżeli grzeje tylko jedna strona, bardziej przydatne jest porównanie obu obwodów i kontrola połączeń konkretnej sekcji niż wymiana płytki sterowania na próbę.
Pomiar rezystancji elementu grzejnego może wykazać przerwę lub zwarcie, ale sam pomiar omomierzem nie potwierdza pełnej sprawności podczas pracy. Wartość należy odnosić do dokumentacji danego urządzenia i sposobu połączenia obwodu; nie należy stosować jednej uniwersalnej wartości dla wszystkich grilli.
Pomiary wewnątrz urządzenia wykonuj wyłącznie po odłączeniu wtyczki, z odpowiednim miernikiem i po upewnieniu się, że nie występuje napięcie. Diagnostyka pod napięciem oraz naprawa obwodów 230 V są przeznaczone dla osoby z odpowiednimi kwalifikacjami i narzędziami.
Wymiana płyt grillowych
Płyty są elementami, które użytkownik może zwykle wyjąć bez rozbierania obudowy. Rób to tylko wtedy, gdy urządzenie jest odłączone od sieci i całkowicie ostudzone.
- Otwórz pokrywę i zlokalizuj mechanizm zwalniający płytę.
- Zwolnij płytę bez podważania jej metalowymi narzędziami.
- Oczyść gniazda z resztek tłuszczu i sprawdź, czy nie ma uszkodzeń zatrzasków.
- Włóż nową płytę zgodnie z jej kształtem i stroną montażu.
- Sprawdź, czy zatrzasnęła się równomiernie i nie ma luzu.
Płaska i pofalowana płyta pełnią inną funkcję użytkową, dlatego należy zamawiać właściwy wariant, a nie część wybraną wyłącznie na podstawie wymiaru lub zdjęcia. Nie używaj urządzenia z płytą, która nie jest stabilnie zamocowana.
Wymiana uchwytu lub ramienia
Przy uszkodzeniu uchwytu albo jednego z ramion najpierw wykonaj oględziny na zimnym urządzeniu. Sprawdź, czy pęknięcie dotyczy samego uchwytu, lewego lub prawego ramienia, czy elementu obudowy, do którego część jest przykręcona. Wymiana niewłaściwego elementu nie usunie luzu, jeśli uszkodzone jest również mocowanie.
Dostęp do ramion i uchwytu wymaga zwykle częściowego demontażu obudowy. Przed rozłączeniem połączeń oznacz ich położenie i wykonaj zdjęcia montażowe. Nie ciągnij za przewody, nie zgniataj izolacji i nie skręcaj elementów konstrukcyjnych na siłę. Po montażu sprawdź płynność ruchu pokrywy, symetrię docisku i działanie blokady, zanim uruchomisz grzanie.
Jeśli obudowa jest nadtopiona, przewody są zwęglone albo mocowanie nie zapewnia sztywności, sama wymiana uchwytu lub ramienia może być niewystarczająca. Taką naprawę powinien ocenić wykwalifikowany serwisant.
Płytka sterowania — kiedy jej nie wymieniać na próbę
Płytka sterowania może być podejrzana, gdy wyświetlacz nie działa mimo prawidłowego zasilania, przyciski nie reagują, urządzenie resetuje się albo programy zachowują się nieprawidłowo. Są to jednak objawy wspólne także dla uszkodzonego przewodu, złącza, taśmy, zasilacza elektroniki lub skutków wilgoci.
Przed zamówieniem płytki:
- sprawdź, czy model urządzenia i numer części odpowiadają GK 5011 ProfiGrill;
- obejrzyj złącza pod kątem luzu, korozji i nadpalenia;
- wyklucz uszkodzenie przewodu zasilającego i brak napięcia w gnieździe;
- ustal, czy problem dotyczy całego panelu, czy tylko jednej funkcji;
- nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z odsłoniętymi częściami pod napięciem.
Wymiana płytki wymaga dostępu do wnętrza obudowy, odłączenia złączy i prawidłowego ułożenia przewodów. Jeżeli na płytce występują ślady przepalenia, trzeba znaleźć przyczynę uszkodzenia, ponieważ sama wymiana modułu może doprowadzić do kolejnej awarii.
Jak dobrać część do 1191079
W przypadku urządzenia Amica nie opieraj zgodności wyłącznie na nazwie handlowej „GK 5011” ani na wyglądzie elementu. Przy identyfikacji przygotuj:
- model: GK 5011 ProfiGrill;
- numer wyrobu lub SKU: 1191079;
- kod części, jeśli znajduje się na wymienianym elemencie;
- zdjęcie tabliczki znamionowej i uszkodzonej części;
- dla urządzeń Amica także kod wyrobu oraz 14-cyfrowy numer fabryczny, jeżeli są dostępne na tabliczce.
Przy częściach mechanicznych porównaj kształt, stronę montażu, punkty mocowania i sposób zatrzaskiwania. Przy płytach istotne są również rodzaj powierzchni oraz zgodność z systemem mocowania. Przy płytce sterowania liczy się numer katalogowy i wariant elektroniki, a nie tylko identyczne złącze.
Najbezpieczniejszy następny krok to odczytanie pełnych oznaczeń z tabliczki znamionowej i porównanie ich z numerem części. Jeśli oznaczenia są nieczytelne, przygotuj wyraźne zdjęcie tabliczki, płyty lub uszkodzonego mocowania do weryfikacji.
Konserwacja i kontrola po naprawie
Tłuszcz i resztki jedzenia mogą utrudniać prawidłowe osadzenie płyt oraz przyspieszać zużycie elementów mechanicznych. Płyty czyść zgodnie z instrukcją producenta, bez skrobania powłoki ostrym narzędziem. Nie zanurzaj korpusu, panelu ani przewodu w wodzie.
Po wymianie części sprawdź kolejno:
- stabilność płyty lub pokrywy;
- brak ocierania i nadmiernych luzów;
- prawidłowe działanie uchwytu oraz blokady;
- reakcję panelu sterowania;
- równomierne nagrzewanie bez zapachu spalenizny, iskrzenia i nadmiernego nagrzewania obudowy.
Przerwij test, jeśli pojawi się dym, trzaski, zapach stopionej izolacji lub samoczynne wyłączanie. Nie obchodź zabezpieczenia przed przegrzaniem i nie używaj prowizorycznych połączeń.
FAQ
Czy do GK 5011 ProfiGrill pasuje każda płyta do grilla Amica?
Nie. Płyta musi mieć zgodny kształt, mocowania i wariant powierzchni. Dla tego modelu występują między innymi płyta płaska 1048833 oraz pofalowane płyty 1048832. Sam wygląd lub zbliżone wymiary nie potwierdzają zgodności.
Czy świecący wyświetlacz oznacza, że grzałki są sprawne?
Nie. Wyświetlacz może działać, gdy przerwa występuje w obwodzie grzania, zabezpieczeniu termicznym, przewodach albo elemencie grzejnym. Potrzebna jest diagnostyka toru grzejnego właściwa dla tego modelu.
Czy nierówne opiekanie oznacza uszkodzoną płytę?
Nie zawsze. Przyczyną może być źle osadzona płyta, zabrudzenie, deformacja mocowania, problem jednej sekcji grzejnej albo sterowania. Najpierw porównaj osadzenie obu płyt i sprawdź, czy problem dotyczy jednej strony.
Czy lewa i prawa część ramienia są takie same?
Nie należy tego zakładać. W katalogu występują osobno lewe ramię 1048836 i prawe ramię 1048835. Stronę montażu trzeba potwierdzić przed zakupem.
Czy mogę samodzielnie wymienić płytkę sterowania?
Wymaga to demontażu obudowy i pracy przy układzie zasilanym z sieci 230 V. Osoba bez odpowiednich kwalifikacji nie powinna wykonywać pomiarów pod napięciem ani naprawiać elektroniki. Najpierw trzeba też potwierdzić, że problem rzeczywiście dotyczy płytki.
Jakie dane przygotować do doboru części Amica?
Podaj model GK 5011 ProfiGrill, numer wyrobu 1191079, kod części oraz pełne dane z tabliczki znamionowej. Dla Amica warto przygotować również kod wyrobu i 14-cyfrowy numer fabryczny. Zdjęcie tabliczki i uszkodzonego elementu ułatwia rozróżnienie wariantów.
