23043 - PBP4VQ252CFT płyta ceramiczna
Części zamienne do płyty ceramicznej Amica PBP4VQ252CFT, kod wyrobu 23043. Jeśli pole nie grzeje, szyba jest pęknięta lub sterowanie nie reaguje, najpierw rozróżnij usterkę pola, połączeń i modułu. Do doboru przygotuj pełne oznaczenia z tabliczki znamionowej, w tym 14-cyfrowy numer fabryczny.
Zakres części do Amica PBP4VQ252CFT
Model PBP4VQ252CFT, oznaczany w dokumentacji rodziny jako PB*4VQ252CFT2, jest płytą ceramiczną ze sterowaniem sensorowym. Pod szkłem znajdują się pola grzejne, elementy sterujące, przewody i złącza, a także części montażowe oraz uszczelniające. W tej kategorii mogą występować między innymi:
- pojedyncze pola grzejne 145 mm i 180 mm;

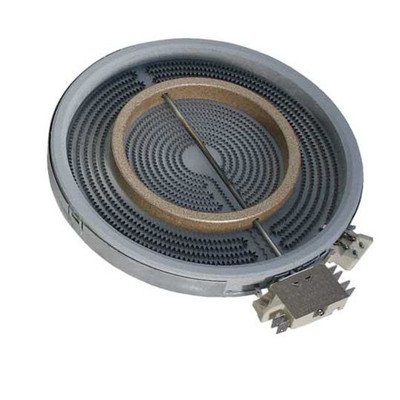

- podwójne pole 210/120 mm;
- podwójne pole o wymiarach około 180/120 mm;
- panel lub płytka sterowania z wiązką;
- tafla szkła ceramicznego;
- sprężyny, uchwyty, wsporniki, uszczelki i taśmy montażowe.
Warianty pól nie są zamienne tylko dlatego, że mają podobny wygląd. Liczą się średnica części roboczej, liczba stref, moc, napięcie, sposób mocowania, rozmieszczenie zacisków oraz zgodność z konkretną wersją urządzenia.
Jedno pole nie grzeje — od czego zacząć
Jeżeli pozostałe pola działają, a jedno pozostaje zimne, nie oznacza to automatycznie przepalonej płytki grzejnej. Możliwe są również: luźne lub nadpalone złącze, uszkodzony przewód, wypalony styk przekaźnika, problem z modułem sterującym albo przerwa w jednej ze stref pola podwójnego.
Najpierw sprawdź objaw:
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Jedno pole nie nagrzewa się wcale | Przerwa w elemencie grzejnym, złączu lub przewodzie; sterowanie nie podaje zasilania | Czy panel wybiera dane pole, czy inne pola pracują i czy nie ma nadpaleń | Sam brak ciepła nie rozstrzyga, którą część wymienić |
| Działa tylko środkowa albo zewnętrzna strefa pola podwójnego | Przerwa w jednej spirali, niewłaściwe styki lub uszkodzony dawkownik/przekaźnik | Każdą strefę badaj jako osobny obwód, zgodnie ze schematem modelu | Nie kupuj pola pojedynczego w miejsce pola rozszerzanego |
| Pole grzeje, ale nie daje się wyłączyć | Sklejony przekaźnik, uszkodzony moduł lub element sterujący | Natychmiast odłącz zasilanie zabezpieczeniem obwodu | To usterka bezpieczeństwa; nie używaj płyty do czasu naprawy |
| Pole załącza się, lecz grzeje słabo lub nierówno | Normalne sterowanie cykliczne przy niższej nastawie, uszkodzenie części obwodu albo styków | Porównaj zachowanie na maksymalnej mocy z innymi polami | Okresowe załączanie i wyłączanie może być normalne; stałe niedogrzewanie wymaga diagnostyki |
| Nie reaguje cały panel | Zasilanie, wilgoć, moduł sterujący, połączenia lub blokada | Sprawdź, czy urządzenie jest zasilane i czy panel jest suchy | Nie wymieniaj pola grzejnego, jeśli problem dotyczy wszystkich stref |
Pomiar pola grzejnego
Pomiar rezystancji ma sens po całkowitym odłączeniu urządzenia od instalacji i po odpięciu przewodów badanego pola. Miernik ustaw na pomiar rezystancji, a sondy przyłóż do właściwych zacisków obwodu grzejnego. W sprawnym obwodzie można oczekiwać rezystancji rzędu kilkudziesięciu omów, ale dokładna wartość zależy od mocy, napięcia, temperatury i konstrukcji pola.
- Brak przejścia lub wskazanie poza zakresem sugeruje przerwę w badanym obwodzie.
- Wartość bardzo niska może wskazywać zwarcie, lecz wynik trzeba ocenić względem dokumentacji i sposobu wyprowadzenia zacisków.
- Prawidłowa rezystancja nie potwierdza jeszcze sprawności całego układu. Pole może nie otrzymywać napięcia z powodu przekaźnika, modułu, przewodu lub złącza.
- Pole podwójne wymaga sprawdzenia każdej strefy osobno. Pomiar między niewłaściwymi zaciskami może pokazać rezystancję obu obwodów albo wynik, którego nie da się poprawnie zinterpretować.
Nie wykonuj pomiaru rezystancji na podłączonym ani nagrzanym elemencie. Diagnostyka napięcia zasilającego, przekaźników i modułu podczas pracy jest czynnością dla wykwalifikowanego serwisanta.
Płyta grzeje, ale nie wyłącza się
To nie jest zwykła cecha pracy płyty. Jeżeli po ustawieniu pola na zero nadal utrzymuje ono grzanie, odłącz urządzenie odpowiednim zabezpieczeniem instalacji. Nie wystarczy dalsze naciskanie sensorów.
Przyczyną może być sklejony styk przekaźnika, uszkodzenie układu sterującego albo błąd w połączeniach. Wymiana samego przekaźnika może być technicznie możliwa, ale wymaga identyfikacji jego typu, napięcia cewki, obciążalności styków i sposobu montażu. Nie dobieraj go wyłącznie po wymiarach obudowy. Wymiana elementu na płytce wymaga doświadczenia w lutowaniu i kontroli obwodu po naprawie.
Pęknięta lub uszkodzona szyba ceramiczna
Pęknięcie, odprysk albo głęboka rysa przechodząca przez powierzchnię roboczą są wskazaniem do wyłączenia urządzenia. Przez uszkodzoną taflę może przedostać się wilgoć do części pozostających pod napięciem. Nie gotuj na pękniętej płycie i nie próbuj zabezpieczać jej klejem, silikonem ani taśmą.
Wymiana szkła wymaga zwykle:
- odłączenia płyty od instalacji elektrycznej;
- odkręcenia lub zwolnienia uchwytów mocujących od spodu blatu;
- ostrożnego wyjęcia urządzenia bez podważania szkła metalowym narzędziem;
- odłączenia przewodów i oznaczenia ich położenia przed demontażem;
- przeniesienia elementów współpracujących na nową taflę, jeżeli konstrukcja danego wariantu tego wymaga;
- ułożenia uszczelki i ponownego montażu bez punktowego naprężania szkła;
- sprawdzenia, czy przewody nie zostały przyciśnięte, a uchwyty nie powodują naprężeń.
Dokładna kolejność zależy od budowy konkretnego egzemplarza. Tafla może mieć inny układ nadruków, otworów, zaczepów lub stref mimo podobnego oznaczenia handlowego.
Dostęp do części i bezpieczeństwo naprawy
Płytę do zabudowy wysuwa się z otworu w blacie po zwolnieniu uchwytów mocujących. Nie należy podnosić jej za panel sensorowy ani ciągnąć za przewody. Przed zdjęciem osłony dolnej trzeba odłączyć wszystkie tory zasilania. W modelach tej rodziny elementy grzejne są zasilane napięciem 230 V, a sposób podłączenia całej płyty może obejmować układ jedno-, dwu- lub trójfazowy zgodny ze schematem na urządzeniu.
Czynności przy listwie przyłączeniowej, pomiary napięcia, kontrola przekaźników pod napięciem i naprawa modułu sterującego wymagają kwalifikacji elektrycznych, doświadczenia oraz właściwych przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Nie mostkuj zabezpieczeń i nie uruchamiaj płyty z odsłoniętymi częściami pod napięciem.
Jak dobrać część do kodu 23043
Skrócony model PBP4VQ252CFT jest dobrym punktem wyjścia, ale nie zawsze wystarcza do potwierdzenia zgodności. W przypadku Amica przygotuj z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu — dla tej kategorii 23043;
- pełny, 14-cyfrowy numer fabryczny.
Tabliczka znajduje się zwykle na spodzie płyty. Jeżeli urządzenie jest zabudowane, odczyt może wymagać zajrzenia do szafki lub ostrożnego wysunięcia płyty po odłączeniu zasilania.
Przy polu grzejnym porównaj moc, napięcie, średnicę, liczbę stref, zaciski i mocowanie. Przy szybie porównaj układ pól, nadruki, otwory oraz oznaczenie części. Przy module sterującym sprawdź numer płytki, wersję wiązki, złącza i ewentualne wymagania konfiguracyjne. Identyczne złącze lub podobne zdjęcie nie potwierdza zgodności.
Przed zakupem zapisz oznaczenie z części, wykonaj zdjęcie tabliczki znamionowej i — w razie wątpliwości — dołącz zdjęcie uszkodzonego elementu z widocznymi zaciskami. Pozwala to odróżnić wariant PBP4VQ252CFT od podobnych płyt PB*4VQ251/252 oraz innych wersji wykonania.
Konserwacja i zapobieganie uszkodzeniom
Używaj naczyń z płaskim, czystym dnem i nie przesuwaj po szybie garnków z ostrymi krawędziami. Nie stawiaj ciężkich przedmiotów na płycie i nie dopuszczaj do gwałtownego zalania rozgrzanej powierzchni. Rozlane produkty zawierające cukier lub tworzywa sztuczne mogą trwale uszkodzić szkło; ich usuwanie wykonuj skrobakiem przeznaczonym do płyt ceramicznych, z zachowaniem ostrożności.
Nie zasłaniaj przestrzeni wentylacyjnej pod płytą. Przegrzewanie może skrócić żywotność przekaźników i elektroniki, natomiast wilgoć dostająca się przez uszkodzoną szybę może powodować niestabilną pracę sterowania.
FAQ
Czy pole grzejne z innej płyty Amica będzie pasować?
Nie należy zakładać zgodności na podstawie samej średnicy lub mocy. Sprawdź numer części, liczbę stref, zaciski, mocowanie i pełne dane urządzenia: PBP4VQ252CFT, kod 23043 oraz 14-cyfrowy numer fabryczny.
Jak sprawdzić, czy przepaliło się pole grzejne?
Po odłączeniu urządzenia od zasilania i odpięciu przewodów zmierz rezystancję właściwego obwodu na jego zaciskach. Brak przejścia może wskazywać przerwę w spirali, ale prawidłowy pomiar nie wyklucza awarii przekaźnika, modułu lub przewodu.
Czy można używać płyty z pękniętą szybą?
Nie. Pękniętą płytę należy odłączyć od zasilania i wymienić taflę na właściwy wariant. Klejenie lub tymczasowe zakrywanie pęknięcia nie przywraca izolacji elektrycznej.
Dlaczego pole podwójne działa tylko częściowo?
Jedna ze stref może mieć przerwę, ale podobny objaw powodują także styki sterujące, przekaźnik, przewód lub niewłaściwy pomiar zacisków. Każdy obwód trzeba badać osobno według schematu konkretnego pola.
Czy brak reakcji panelu oznacza uszkodzoną płytkę sterowania?
Nie zawsze. Najpierw wyklucz brak zasilania, wilgoć, blokadę sensorów i uszkodzenia połączeń. Jeżeli panel nadal nie reaguje, potrzebna jest diagnostyka modułu oraz jego wiązki, a nie zakup pola grzejnego.
Jakie dane Amica podać przy doborze części?
Podaj model, kod wyrobu 23043 i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Do modułu lub pola warto dodać zdjęcie oznaczeń części, złączy i mocowania.
