57095 - 6226McE3.35eEZpTsD(Xx) Gz50 kuchnia
Części do kuchni Amica 57095 – 6226McE3.35eEZpTsD(Xx) obejmują elementy piekarnika elektrycznego, pól ceramicznych i palników gazowych. Przed zakupem ustal, której funkcji dotyczy usterka: brak grzania może wynikać z grzałki, regulatora, przełącznika albo połączenia. Zgodność części potwierdź na podstawie modelu, kodu wyrobu 57095 i 14-cyfrowego numeru fabrycznego.
Jakie układy ma kuchnia Amica 57095?
Amica 6226McE3.35eEZpTsD(Xx) jest wolnostojącą kuchnią gazowo-elektryczną o szerokości 60 cm. Łączy:
- dwa palniki gazowe z zapalaczem iskrowym i zabezpieczeniem przeciwwypływowym,
- pojedyncze pole ceramiczne o mocy znamionowej 1200 W,
- podwójne pole ceramiczne o łącznej mocy znamionowej 2200 W,
- piekarnik elektryczny z grzałką dolną 1100 W, górną 900 W, grillem 1500 W oraz grzałką pierścieniową termoobiegu 2100 W,
- programator elektroniczny, termoregulator i mechaniczny przełącznik funkcji.
Ta budowa ma znaczenie podczas diagnozy. Awaria palnika gazowego, pola ceramicznego i piekarnika dotyczy trzech różnych obwodów, dlatego nie należy wybierać części wyłącznie na podstawie ogólnego objawu „kuchnia nie grzeje”.
Objaw a możliwa przyczyna
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Piekarnik nie grzeje na żadnej funkcji | nieustawiony programator, brak zasilania części obwodu, termoregulator, przełącznik funkcji, przewód lub zabezpieczenie termiczne | ustawienie zegara, działanie oświetlenia i wentylatora, wszystkie funkcje grzania, ciągłość obwodów sterowania |
| Nie działa tylko grzanie dolne, grill albo termoobieg | przerwana odpowiednia grzałka, wypalony styk przełącznika lub uszkodzone połączenie | pomiar konkretnego obwodu grzejnego po odłączeniu przewodów |
| Wentylator termoobiegu obraca się, ale piekarnik nie nagrzewa | grzałka pierścieniowa, jej przewody lub styk przełącznika funkcji | ciągłość grzałki 2100 W oraz stan konektorów |
| Piekarnik przegrzewa się lub mocno odbiega od nastawy | termoregulator, źle ułożona kapilara, sklejony styk sterujący, uszkodzona grzałka albo nieszczelne drzwi | temperaturę w komorze podczas kilku cykli, stan uszczelki, zawiasów i czujnika termostatu |
| Zabezpieczenie instalacji wyłącza się po kilku minutach pieczenia | upływność grzałki pojawiająca się po rozgrzaniu, nadpalony przewód lub zawilgocenie | rezystancję izolacji grzałek względem obudowy, najlepiej miernikiem izolacji |
| Jedno pole ceramiczne pozostaje zimne | przerwany element grzejny, regulator energii, luźny lub przegrzany zacisk | ciągłość pola i stan połączeń po odłączeniu przewodów |
| Działa tylko część podwójnego pola | przerwa jednego obwodu pola albo niesprawny styk regulatora | każdy obwód pola mierzyć oddzielnie według oznaczeń zacisków |
| Palnik nie daje iskry | mokry lub zabrudzony iskrownik, uszkodzona elektroda, przewód, generator albo wyłącznik przy pokrętle | czy problem dotyczy jednego palnika, czy obu; stan i suchość elektrody |
| Palnik zapala się, lecz gaśnie po zwolnieniu pokrętła | zbyt krótkie przytrzymanie pokrętła, źle osadzony kołpak, zabrudzone otwory, termopara poza płomieniem, termopara lub zawór | ułożenie elementów palnika, kształt płomienia i ogrzewanie końcówki termopary |
Piekarnik nie grzeje – od czego zacząć?
Najpierw ustaw aktualny czas na programatorze. Po przerwie w zasilaniu wskazanie 0.00 może blokować pracę piekarnika mimo działającego wyświetlacza. Następnie ustaw oddzielnie funkcję pieczenia oraz temperaturę – samo przekręcenie jednego pokrętła nie uruchamia grzania.
Jeżeli piekarnik nadal nie działa, porównaj zachowanie poszczególnych funkcji:
- brak tylko dolnego grzania kieruje diagnostykę do grzałki dolnej i właściwego styku selektora,
- działające grzanie góra–dół, ale zimny termoobieg wskazuje na obwód grzałki pierścieniowej,
- obracający się wentylator nie potwierdza sprawności grzałki termoobiegu,
- brak wszystkich grzałek przy działającym świetle wymaga sprawdzenia wspólnego toru zasilania, termoregulatora i przełącznika funkcji,
- brak oświetlenia, wentylatora i grzania może oznaczać szerszy problem z zasilaniem lub sterowaniem.
Pomiar grzałek piekarnika
Przed pomiarem odłącz urządzenie od wszystkich torów zasilania, potwierdź brak napięcia i zdejmij przynajmniej jeden przewód z badanego obwodu. Pomiar przez instalację może dać fałszywy wynik wskutek połączenia z innymi elementami.
Orientacyjne rezystancje obliczone z napięcia 230 V i mocy znamionowej wynoszą:
- grzałka dolna 1100 W – około 48 Ω,
- grzałka górna 900 W – około 59 Ω,
- grill 1500 W – około 35 Ω,
- grzałka termoobiegu 2100 W – około 25 Ω.
Niewielka różnica jest normalna i zależy między innymi od temperatury elementu oraz tolerancji wykonania. Wynik OL, nieskończoność albo brak ciągłości oznacza przerwę w obwodzie. Bardzo nietypowy wynik wymaga upewnienia się, że mierzony jest właściwy, odłączony obwód – grzałka górna i grill mogą znajdować się w jednym zespole, lecz mają osobne zaciski.
Sprawdzenie ciągłości nie wyklucza przebicia do obudowy. Grzałka może mieć prawidłową rezystancję roboczą, a po nagrzaniu powodować zadziałanie wyłącznika różnicowoprądowego. Do wiarygodnej oceny izolacji służy miernik rezystancji izolacji; taki test powinien wykonać technik znający budowę urządzenia.
Jak ocenić regulację temperatury?
Do komory włóż niezależny termometr piekarnikowy, umieść go w środkowej części i pozostaw piekarnik do wykonania kilku cykli załączania oraz wyłączania grzałek. Nie oceniaj temperatury na podstawie pojedynczego odczytu tuż po zgaśnięciu kontrolki – bezwładność cieplna powoduje okresowe wahania.
Jeśli średnia temperatura wyraźnie odbiega od nastawy, sprawdź:
- Czy wszystkie grzałki wymagane dla wybranej funkcji pracują.
- Czy drzwi domykają się równo, a uszczelka nie jest przerwana, twarda lub wysunięta z mocowań.
- Czy kapilara termoregulatora jest prawidłowo zamocowana w komorze i nie została załamana.
- Czy styki termoregulatora rozłączają obwód po osiągnięciu temperatury.
Na zimnym urządzeniu termoregulator ustawiony powyżej temperatury otoczenia powinien zamknąć odpowiednie styki. Sam pomiar ciągłości nie potwierdza jednak, że rozłącza je przy właściwej temperaturze.
Diagnoza pól ceramicznych
Płyta tego modelu ma jedno pole pojedyncze oraz jedno podwójne. Jeśli nie działa tylko jedno z nich, nie zakładaj od razu uszkodzenia całej płyty szklanej. Element grzejny, regulator energii i przewody są oddzielnymi częściami.
Pole pojedyncze 1200 W powinno mieć, po odłączeniu przewodów, rezystancję w przybliżeniu 44 Ω. Brak ciągłości wskazuje na przerwany element grzejny. Podwójne pole ma dwa obwody, które należy badać osobno – pomiar przypadkowej pary zacisków nie daje miarodajnego wyniku.
Jeżeli pole ma ciągłość, sprawdź konektory pod kątem luzu, przebarwień i nadtopienia. Następnym podejrzanym jest regulator energii. Pole grzejące wyłącznie z pełną mocą, niereagujące na część położeń pokrętła lub niewłączające drugiego pierścienia może mieć uszkodzone styki regulatora.
Dostęp do pól wymaga podniesienia ciężkiej płyty ceramiczno-gazowej, pod którą znajdują się również przewody gazowe. Ta czynność oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego serwisanta.
Palnik gazowy nie zapala albo nie podtrzymuje płomienia
Po wykipieniu potrawy zdejmij wystudzone nakrywki i kołpaki, oczyść otwory płomieniowe, a następnie dokładnie wysusz palnik oraz elektrodę zapłonową. Elementy muszą być ułożone równo; przesunięty kołpak może kierować płomień poza końcówkę termopary.
Jeśli słychać cykanie, lecz iskra nie pojawia się przy jednym palniku, sprawdź czystość elektrody i czy iskra nie przeskakuje do obudowy. Brak iskry przy obu palnikach może kierować podejrzenie do wspólnego generatora, zasilania lub układu wyłączników.
Gdy palnik zapala się tylko przy wciśniętym pokrętle:
- Przytrzymaj pokrętło dłużej w położeniu dużego płomienia.
- Sprawdź, czy płomień równomiernie otacza koronę i ogrzewa końcówkę termopary.
- Usuń zabrudzenia bez rozwiercania otworów i bez zmiany średnicy dyszy.
- Jeśli prawidłowy płomień nadal gaśnie, przyczyną może być termopara, jej połączenie, mechaniczny zakres pokrętła albo elektromagnes zaworu.
Demontaż zaworów, termopar, przewodów gazowych i dysz, regulacja płomienia oraz kontrola szczelności wymagają uprawnień gazowych, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Szczelności nie wolno sprawdzać płomieniem.
Dostęp do części i zasady wymiany
Przed wysunięciem kuchni zamknij zawór gazu, odłącz zasilanie elektryczne i upewnij się, że przewód lub wąż przyłączeniowy nie zostanie naprężony. Urządzenie ma zasilanie 230/400 V i wysoką moc przyłączeniową, dlatego samo ustawienie pokręteł na zero nie zabezpiecza naprawy.
W typowym przebiegu prac:
- zaciski grzałek piekarnika są dostępne po zdjęciu tylnej osłony,
- grzałkę termoobiegu odkręca się od strony komory po zdjęciu osłony wentylatora, a jej przewody odłącza od tyłu,
- grzałka dolna jest ukryta pod dnem komory,
- do przełącznika funkcji i termoregulatora prowadzi dostęp przez panel sterowania oraz górną część kuchni,
- przed odłączeniem licznych konektorów wykonuje się czytelne zdjęcia i oznacza przewody,
- po montażu trzeba sprawdzić, czy przewody nie dotykają gorących elementów i czy wszystkie osłony ochronne wróciły na miejsce.

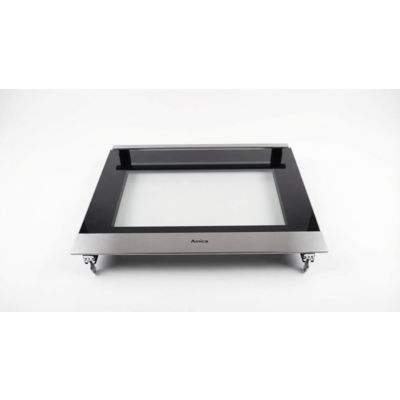

Przy wymianie drzwi lub ich szyb należy zablokować zawiasy przed wyjęciem skrzydła. Po ponownym montażu blokady zawiasów muszą zostać całkowicie zwolnione, a drzwi powinny domykać się równolegle bez ocierania.
Jak dobrać właściwą część do Amica 57095?
Podstawą identyfikacji są trzy dane z tabliczki znamionowej:
- pełny model 6226McE3.35eEZpTsD(Xx),
- kod wyrobu 57095,
- pełny 14-cyfrowy numer fabryczny.
W tej rodzinie podobnie wyglądające elementy mogą różnić się mocą, liczbą zacisków, długością przewodów, mocowaniem, wykonaniem pokrętła albo wersją osprzętu gazowego. Numer odczytany ze starej części pomaga w weryfikacji, ale nie zastępuje sprawdzenia zgodności z kodem i numerem fabrycznym urządzenia.
Przy doborze grzałki porównaj moc, kształt, rozstaw mocowań oraz układ zacisków. Dla pola ceramicznego znaczenie mają średnica, liczba obwodów, moc i sposób podłączenia. Dysze muszą odpowiadać rodzajowi gazu oraz zastosowanemu korpusowi palnika. Oznaczenie Gz50 w nazwie kategorii nie powinno być jedyną podstawą zakupu, ponieważ urządzenie mogło zostać przez uprawnionego instalatora przystosowane do innego gazu.
Najbezpieczniejszy następny krok to wykonanie zdjęcia tabliczki znamionowej i oznaczeń wymontowanej części oraz porównanie ich z danymi katalogowymi przed złożeniem zamówienia.
FAQ – części i naprawa kuchni Amica 57095
Dlaczego piekarnik nie grzeje, mimo że wyświetlacz działa?
Po zaniku zasilania programator może wskazywać 0.00 i blokować grzanie do czasu ustawienia zegara. Jeśli czas jest ustawiony, sprawdź oddzielnie wszystkie funkcje, termoregulator, grzałki, przełącznik funkcji i połączenia.
Czy prawidłowa rezystancja oznacza, że grzałka jest sprawna?
Potwierdza jedynie ciągłość obwodu i przybliżoną zgodność z mocą. Nie wyklucza upływności do obudowy, która może pojawiać się dopiero po nagrzaniu. Do jej oceny potrzebny jest pomiar rezystancji izolacji.
Dlaczego wentylator termoobiegu pracuje, ale piekarnik jest zimny?
Silnik wentylatora i grzałka pierścieniowa mają osobne obwody. Możliwe są przerwa grzałki 2100 W, uszkodzony konektor, przewód albo styk przełącznika funkcji.
Czy pole ceramiczne trzeba kupić razem ze szkłem?
Nie zawsze. W tej konstrukcji pole promiennikowe jest osobnym elementem znajdującym się pod szkłem. Przed zakupem trzeba rozróżnić uszkodzenie pola od awarii regulatora energii lub połączenia.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Zacznij od prawidłowego ułożenia i oczyszczenia palnika, dłuższego przytrzymania pokrętła oraz sprawdzenia, czy płomień ogrzewa termoparę. Jeżeli nie pomaga, do sprawdzenia pozostają termopara, pokrętło i zawór gazowy.
Czy sam kod 57095 wystarczy do zakupu części?
Kod mocno zawęża wariant, ale przy częściach zależnych od wykonania potrzebny jest również pełny model i 14-cyfrowy numer fabryczny. Sam wygląd części albo skrócona nazwa urządzenia nie potwierdzają zgodności.
