21048 - PGINGp5.0ZpZsAB GZ50 płyta gazowa
Części do płyty gazowej Amica 21048 - PGINGp5.0ZpZsAB GZ50 dobiera się na podstawie pełnych oznaczeń urządzenia oraz rodzaju palnika. Przy braku iskry, nierównym płomieniu lub gaśnięciu po puszczeniu pokrętła najpierw trzeba odróżnić zabrudzenie i złą regulację od uszkodzenia iskrownika, termopary, dyszy albo zaworu.
Jak rozpoznać problem w płycie Amica 21048
Model 21048 - PGINGp5.0ZpZsAB GZ50 jest płytą gazową, w której za pracę każdego palnika odpowiada kilka współpracujących elementów: korpus i nakrywka palnika, dysza, iskrownik, termopara z zabezpieczeniem przeciwwypływowym, zawór gazowy, pokrętło oraz elementy mocujące i uszczelniające. Ten sam objaw może wynikać z różnych przyczyn, dlatego nie warto kupować części wyłącznie na podstawie nazwy usterki.
Jeżeli pojawia się zapach gazu, płomień jest nietypowy albo palnik gaśnie w sposób, którego nie można bezpiecznie wyjaśnić, zamknij dopływ gazu, przewietrz pomieszczenie i nie używaj urządzenia do czasu usunięcia przyczyny. Nie sprawdzaj szczelności płomieniem i nie wykonuj przeróbek instalacji gazowej.
Objaw, przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Brak iskry tylko przy jednym palniku | Zabrudzony lub uszkodzony iskrownik, przewód, złe ułożenie elektrody, słaby styk przy generatorze | Po odłączeniu gazu obejrzyj porcelanę iskrownika, przewód i miejsce przeskoku iskry. Usuń wilgoć i zabrudzenia po całkowitym wystudzeniu urządzenia | Jeżeli pozostałe palniki iskrzą prawidłowo, generator jest mniej podejrzany niż element przypisany do jednego palnika. Uszkodzony iskrownik dobiera się po długości, mocowaniu i wykonaniu, nie tylko po wyglądzie |
| Brak iskry na wszystkich palnikach | Generator iskry, zasilanie generatora, zespół włączników w pokrętłach lub przewody | Sprawdź, czy urządzenie otrzymuje zasilanie zgodnie z instrukcją i czy po obróceniu pokrętła generator jest uruchamiany | Wyjścia generatora zapłonu pracują na wysokim napięciu. Nie mierz ich zwykłym multimetrem ani nie dotykaj przewodów podczas pracy. Dalsza diagnostyka należy do osoby z odpowiednimi kwalifikacjami |
| Gaz wypływa, ale palnik nie zapala się | Zabrudzona lub zawilgocona korona, nieprawidłowo założona nakrywka, zatkana dysza, iskra przeskakująca poza palnik | Zdejmij i wystudź elementy palnika, oczyść otwory płomieniowe, osusz je i sprawdź prawidłowe ułożenie korony oraz nakrywki | Jeżeli iskra jest widoczna, ale nie trafia w strefę zapłonu, problem może dotyczyć położenia iskrownika albo masy palnika, a nie generatora. Jeśli nie słychać wypływu gazu, nie próbuj wielokrotnie zapalać palnika — przyczyną może być dysza, zawór lub dopływ gazu |
| Płomień jest żółty, nierówny albo różni się od płomienia pozostałych palników | Zabrudzenia, wilgoć, źle założona nakrywka, niewłaściwa dysza, niewłaściwy rodzaj gazu lub problem z dopływem powietrza | Porównaj palnik z pozostałymi, sprawdź czystość otworów i oznaczenie dyszy. Nie rozwiercaj otworu dyszy i nie zmieniaj jej średnicy | Sama wymiana nakrywki nie rozwiąże problemu, jeżeli przyczyną jest dysza lub regulacja. Rodzaj dyszy musi odpowiadać rodzajowi gazu i konkretnemu korpusowi palnika |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | Termopara nie jest ogrzewana przez płomień, zabrudzona lub uszkodzona termopara, zły styk termopary z zaworem, zawór lub mechanizm pokrętła | Sprawdź, czy końcówka termopary znajduje się w płomieniu, czy palnik jest poprawnie złożony i czy problem dotyczy tylko jednego palnika. Po odłączeniu gazu można porównać element z działającym palnikiem, jeżeli konstrukcja na to pozwala | Jeżeli usterka przenosi się razem z termoparą, podejrzana jest termopara. Jeżeli pozostaje przy tym samym zaworze, trzeba sprawdzić styk, zawór i mechanizm docisku pokrętła. Nie mostkuj zabezpieczenia przeciwwypływowego |
| Płomień gaśnie po ustawieniu małej mocy | Zabrudzona dysza lub kanały palnika, nieprawidłowa regulacja minimalnego płomienia, niewłaściwa dysza, zawór lub dopływ gazu | Najpierw oczyść i prawidłowo złóż palnik. Porównaj zachowanie z innymi palnikami i sprawdź dane dotyczące rodzaju gazu | Jeżeli tylko jeden palnik gaśnie na minimum, nie oznacza to automatycznie uszkodzenia termopary. Regulacja zaworu i prace przy gazie wymagają uprawnionego instalatora |
| Pokrętło jest luźne, pęknięte albo nie dociska zaworu | Uszkodzone pokrętło, sprężyna, podkładka, tuleja lub element mocujący | Zdejmij pokrętło przy zamkniętym dopływie gazu i sprawdź, czy trzpień zaworu obraca się bez nadmiernego luzu oraz czy pokrętło prawidłowo wciska trzpień | Dobierz pokrętło po kształcie trzpienia, średnicy, głębokości osadzenia i wersji urządzenia. Nie zakładaj przypadkowej podkładki, jeżeli może zmienić zakres pracy zaworu |
Brak iskry: jak nie pomylić iskrownika z generatorem
Przy usterce jednego palnika zacznij od oględzin, a nie od wymiany generatora. Iskrownik powinien być czysty, suchy, stabilnie zamocowany i ustawiony tak, aby iskra przeskakiwała w pobliżu korony palnika. Tłuszcz, wykipienie i wilgoć mogą chwilowo tłumić iskrę lub powodować jej przeskok do metalowej części konstrukcji.
Jeżeli po osuszeniu i oczyszczeniu iskra nadal nie pojawia się tylko przy jednym palniku, sprawdzenia wymagają:
- porcelanowa izolacja iskrownika — pęknięcia i ślady przebicia kwalifikują element do wymiany;
- przewód wysokiego napięcia — nie może być przetarty, przypalony ani luźny przy generatorze;
- położenie iskrownika — elektroda nie może dotykać korony ani być odsunięta w sposób uniemożliwiający przeskok;
- połączenie generatora — przy kilku wyjściach przewody muszą pozostać podłączone zgodnie z konstrukcją danego modelu;
- generator — jest bardziej podejrzany, gdy nie działa kilka lub wszystkie wyjścia.
Podczas testu nie przykładaj palca do elektrody i nie próbuj mierzyć napięcia zapłonu zwykłym miernikiem. Po naprawie palniki należy złożyć kompletnie przed oceną zapłonu, ponieważ korona, nakrywka i masa palnika wpływają na drogę iskry.
Palnik gaśnie po puszczeniu pokrętła
W płycie gazowej termopara współpracuje z zaworem wyposażonym w zabezpieczenie przeciwwypływowe. Po zapłonie końcówka termopary powinna być ogrzewana przez płomień. Jeżeli układ nie rozpozna obecności płomienia, zawór odcina gaz po zwolnieniu pokrętła.
Sprawdź kolejno:
- Czy płomień obejmuje końcówkę termopary, a nie tylko bok korony.
- Czy nakrywka i korona są osadzone w prawidłowej pozycji.
- Czy otwory palnika nie są zatkane i czy elementy są suche.
- Czy termopara nie jest okopcona, odkształcona albo luźna.
- Czy przewód lub końcówka termopary mają prawidłowy styk z zaworem.
- Czy problem pozostaje przy tym samym palniku po porównaniu z elementem z palnika działającego.
Podstawowy test ciągłości miernikiem nie potwierdza pełnej sprawności termopary. Nie sprawdza prawidłowego napięcia generowanego po rozgrzaniu ani współpracy z elektromagnesem zaworu. Jeżeli konstrukcja i instrukcja serwisowa na to pozwalają, technik może wykonać test porównawczy z termoparą o właściwym typie i długości. Nie wolno jednak omijać zabezpieczenia przez stałe unieruchomienie trzpienia zaworu.

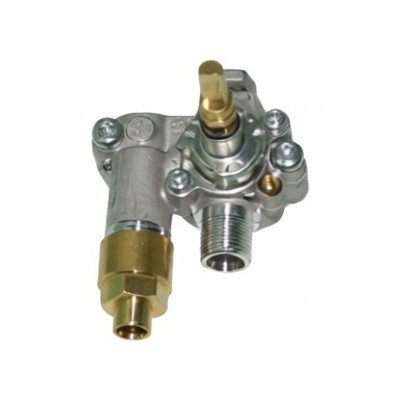

Gdy termopara jest sprawna, a płomień nadal gaśnie przy tym samym zaworze, możliwą przyczyną pozostaje zawór, jego elektromagnes, niewłaściwy docisk pokrętła albo regulacja mechanizmu. Wymiana termopary na próbę bez sprawdzenia położenia końcówki i styków może nie przynieść poprawy.

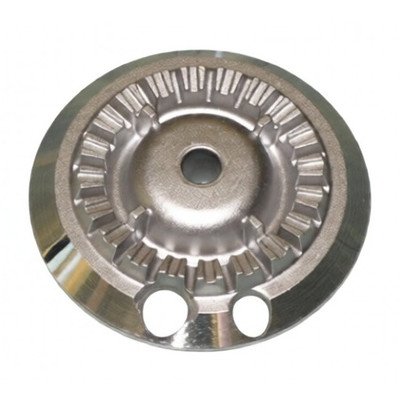

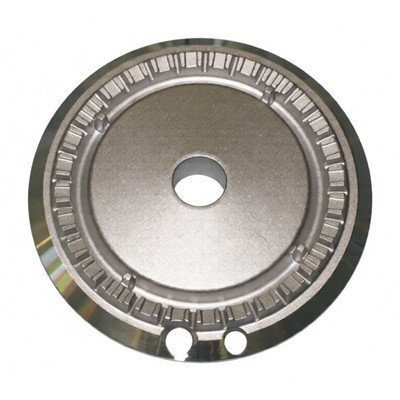

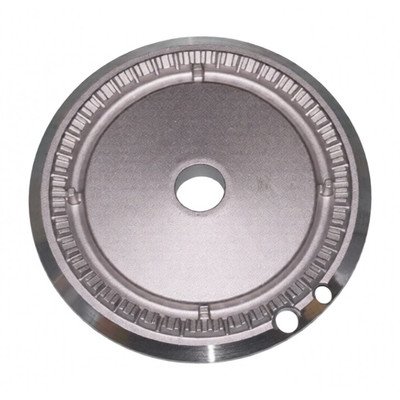

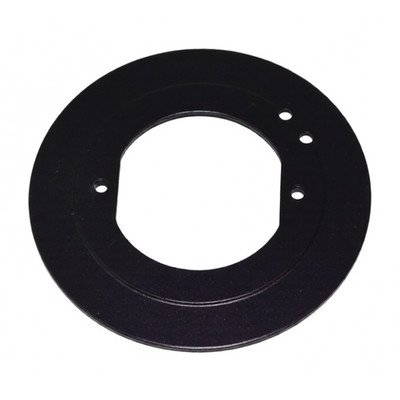

Dysze, korony i nakrywki palników

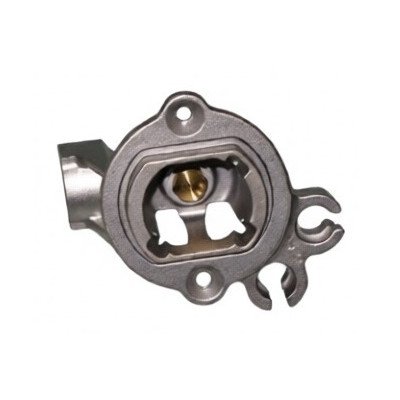

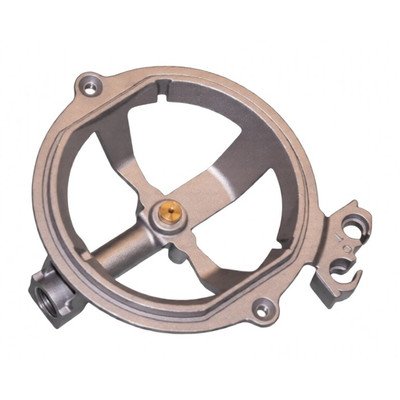

Dysza ogranicza ilość gazu doprowadzanego do palnika. Jej oznaczenie i średnica muszą odpowiadać rodzajowi gazu, ciśnieniu oraz typowi palnika zastosowanemu w urządzeniu. W tej rodzinie mogą występować różne wykonania palników, dlatego nie należy dobierać dyszy tylko po gwincie albo podobnym wyglądzie.
Przy problemach z płomieniem:
- zdejmij ruszt, nakrywkę i koronę dopiero po wystudzeniu palnika;
- oczyść otwory korony miękką szczotką i osusz elementy;
- nie powiększaj otworów metalowym drutem ani wiertłem;
- sprawdź, czy nakrywka nie jest odkształcona i czy nie opiera się jednostronnie;
- porównaj oznaczenie dyszy z dokumentacją urządzenia i typem gazu;
- po zmianie dysz lub rodzaju gazu wykonaj regulację i kontrolę spalania zgodnie z procedurą producenta.
Zabrudzenie korony może dawać objaw podobny do niewłaściwej dyszy, a niewłaściwie założona nakrywka może powodować nierówny płomień nawet wtedy, gdy sama dysza jest sprawna.
Dostęp do części i wymiana
Elementy dostępne od góry, takie jak ruszty, nakrywki, korony i pokrętła, zwykle można zdemontować po wystudzeniu urządzenia i zamknięciu dopływu gazu. Przed zdjęciem części warto zrobić zdjęcie ich ułożenia. Nie zamieniaj nakrywek między palnikami, jeśli mają różne średnice lub konstrukcję.

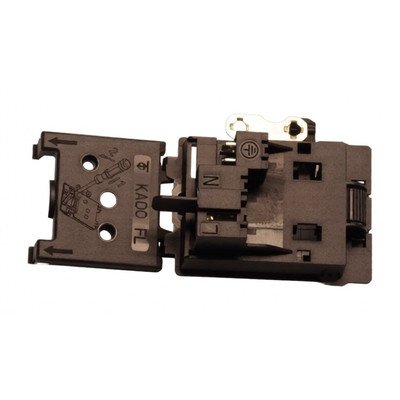

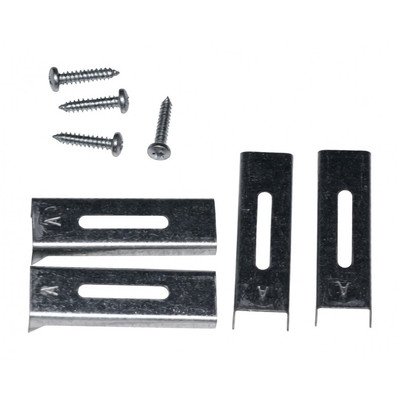

Wymiana iskrownika, termopary, generatora albo zaworu może wymagać wyjęcia płyty z blatu i zdjęcia dolnej osłony. Dokładna droga dostępu zależy od wykonania płyty: sposób mocowania górnej powierzchni, prowadzenie przewodów, typ złącza termopary i położenie generatora nie muszą być takie same w każdej wersji. Nie należy podważać szkła ani odkręcać elementów bez sprawdzenia, które mocowania faktycznie należą do danego modelu.
Przed odłączeniem przewodów:
- odłącz zasilanie elektryczne urządzenia;
- zamknij dopływ gazu;
- oznacz przewody lub wykonaj zdjęcie połączeń;
- nie ciągnij za przewód iskrownika ani za przewód termopary;
- wymień uszczelki, jeżeli zostały uszkodzone lub producent przewiduje ich wymianę;
- po montażu sprawdź, czy przewody nie dotykają gorących części i nie są przyciśnięte przez obudowę.
Prace przy zaworach, dyszach, przewodach gazowych, regulacji minimalnego płomienia i kontroli szczelności wymagają kwalifikacji gazowych, właściwych narzędzi oraz procedury dla konkretnego modelu. Po ingerencji w układ gazowy konieczna jest kontrola szczelności odpowiednią metodą i sprawdzenie stabilności płomienia. Nie wykonuj tych czynności płomieniem ani prowizorycznym mostkiem zabezpieczenia.
Jak dobrać część do modelu 21048
Pełne oznaczenie PGINGp5.0ZpZsAB GZ50 jest ważniejsze niż sama nazwa handlowa płyty. W przypadku Amica do weryfikacji części przygotuj:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie starej części, jeżeli jest widoczne;
- zdjęcie części od strony mocowania, złącza i oznaczeń;
- informację, którego palnika dotyczy problem oraz jaki dokładnie występuje objaw.
Samo podobieństwo zdjęcia, identyczna liczba przewodów albo pasujący gwint nie gwarantują zgodności. Przy iskrowniku znaczenie mają między innymi długość porcelany, długość przewodu, położenie elektrody i typ palnika. Przy termoparze liczy się długość, rodzaj zakończenia, sposób mocowania przy palniku i zgodność z zaworem. Przy dyszy trzeba potwierdzić rodzaj gazu, oznaczenie palnika i właściwą średnicę. Przy pokrętle istotny jest kształt trzpienia oraz głębokość osadzenia.
Nie zakładaj, że każdy moduł zapłonowy lub zawór jest zamienny między podobnymi płytami Amica. Przed zakupem porównaj pełne dane z tabliczki znamionowej i numer części z katalogiem zgodności. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki oraz uszkodzonego elementu do weryfikacji zamiast wybierać część wyłącznie po nazwie modelu.
Bezpieczne sprawdzenie po naprawie
Po zakończeniu prac zamontuj wszystkie korony, nakrywki i ruszty, przywróć prawidłowe prowadzenie przewodów oraz upewnij się, że żaden element nie jest luźny. Sprawdź każdy palnik osobno: zapłon, stabilność płomienia, przejście z dużej na małą moc i zachowanie po zwolnieniu pokrętła. Płomień powinien być stabilny i odpowiadać ustawieniu urządzenia.
Jeżeli po naprawie wyczuwasz gaz, płomień odrywa się od palnika, pojawia się silne okopcenie albo zabezpieczenie nadal działa nieprawidłowo, zamknij dopływ gazu i przerwij użytkowanie. Dalszą ocenę powinien wykonać uprawniony instalator lub serwisant.
FAQ
Czy termopara jest przyczyną każdego gaśnięcia palnika?
Nie. Podobny objaw może powodować źle ustawiona korona, zabrudzenie, niewłaściwe ogrzewanie końcówki termopary, zły styk, uszkodzony zawór albo problem z dociskiem pokrętła. Jeżeli podmiana termopary nie przenosi usterki na inny palnik, trzeba sprawdzić elementy pozostające przy tym samym zaworze.
Czy brak iskry na jednym palniku oznacza uszkodzony generator?
Nie musi. Gdy pozostałe palniki iskrzą, bardziej prawdopodobny jest iskrownik, jego przewód, położenie albo styk. Generator i jego zasilanie sprawdza się przede wszystkim wtedy, gdy problem dotyczy kilku palników lub wszystkich wyjść.
Czy można wyczyścić dyszę zwykłą igłą?
Nie zaleca się powiększania ani zarysowania otworu dyszy. Bezpieczniej oczyścić dostępne elementy palnika zgodnie z instrukcją i potwierdzić drożność oraz właściwe oznaczenie dyszy w procedurze przeznaczonej dla konkretnego urządzenia.
Czy część do podobnej płyty Amica będzie pasować do modelu 21048?
Nie można tego potwierdzić po samej nazwie modelu lub zdjęciu. Sprawdź model, kod wyrobu i 14-cyfrowy numer fabryczny, a także wykonanie części, jej mocowanie i oznaczenie. Dotyczy to szczególnie dysz, termopar, iskrowników, zaworów i generatorów.
Czy wymiana termopary wymaga wyjęcia płyty z blatu?
Zależy to od konstrukcji konkretnej wersji. W niektórych płytach dostęp do termopary i zaworu wymaga zdjęcia dolnej obudowy lub wyjęcia całego urządzenia, a w innych możliwy jest dostęp po demontażu elementów palnika. Nie stosuj jednej instrukcji do wszystkich płyt Amica.
Co przygotować do doboru części?
Przygotuj pełne oznaczenia Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny. Dołącz zdjęcie tabliczki znamionowej oraz uszkodzonej części, zwłaszcza jej złącza, mocowania i nadruku. Opisz również objaw i numer palnika, którego dotyczy problem.
