22079 - ^PG4VQ234A płyta ceramiczna model'99
Części do płyty ceramicznej Amica PG4VQ234A dobiera się na podstawie pełnych oznaczeń urządzenia oraz rodzaju uszkodzonego elementu. Brak grzania, nierówna praca pola, problemy ze sterowaniem lub uszkodzona szyba mogą mieć różne przyczyny, dlatego przed zakupem warto sprawdzić połączenia, oznaczenie części i wariant płyty.
Jak rozpoznać część do płyty Amica PG4VQ234A
Model PG4VQ234A występuje w oznaczeniach starszych płyt ceramicznych Amica, a poszczególne wykonania mogą różnić się panelem sterowania, układem pól, mocowaniami oraz zastosowanymi podzespołami. W kategorii mogą pojawiać się między innymi pola grzejne, panel sterowania, elementy obudowy, listwy przyłączeniowe, przewody, sprężyny i elementy montażowe.
Nie należy dobierać części wyłącznie po nazwie handlowej modelu ani na podstawie zdjęcia. Przed zamówieniem odczytaj z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu lub kod produktu;
- 14-cyfrowy numer fabryczny, jeżeli znajduje się na tabliczce;
- oznaczenie typu lub wariantu zapisane obok modelu.
Jeżeli oznaczenia są nieczytelne, pomocne są zdjęcie tabliczki, zdjęcie uszkodzonej części oraz fotografie jej mocowania i złączy. Sam napis PG4VQ234A może nie wystarczyć do potwierdzenia zgodności wariantu.
Co może oznaczać usterka
Objaw nie wskazuje automatycznie jednej części. W płycie ceramicznej za podobne zachowanie mogą odpowiadać zarówno element grzejny, połączenia, przełącznik lub moduł sterujący, jak i zasilanie całego urządzenia.

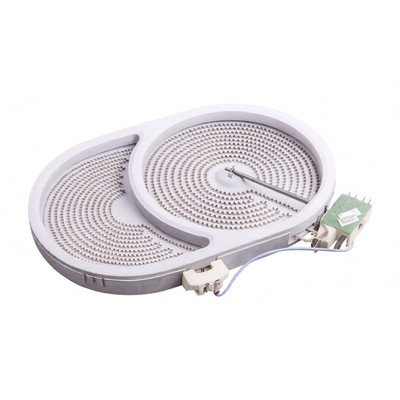

| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem | Co oznacza wynik |
| Jedno pole nie nagrzewa się, pozostałe działają | przerwa w elemencie grzejnym, luźne lub nadpalone złącze, uszkodzenie przełącznika albo sterowania | oględziny zacisków, przewodów i pomiar odłączonego pola | brak ciągłości obwodu przemawia za uszkodzeniem pola, ale nie wyklucza problemu z przewodem lub sterowaniem |
| Pole grzeje tylko w części lub przerywa pracę | uszkodzona sekcja pola wielostrefowego, termicznie uszkodzone zaciski, zużyty element sterujący | sprawdzenie, czy problem dotyczy jednej strefy czy całego pola oraz kontrola wszystkich zacisków | pomiar jednej sekcji nie potwierdza sprawności pozostałych obwodów |
| Wszystkie pola pozostają zimne | brak zasilania, zadziałane zabezpieczenie, uszkodzenie listwy przyłączeniowej, wspólnego sterowania lub modułu | kontrola obwodu zasilającego przez osobę uprawnioną oraz oględziny listwy | jeżeli zasilanie dociera do urządzenia, trzeba przejść do diagnostyki sterowania; wymiana pojedynczego pola zwykle nie rozwiąże problemu |
| Pole grzeje zbyt mocno albo nie reaguje na regulację | uszkodzony element regulacyjny, przekaźnik, przełącznik lub sterowanie | porównanie reakcji z innymi polami i kontrola styków | stałe zasilanie pola może wskazywać na element sterujący, ale wymaga sprawdzenia schematu konkretnego wariantu |
| Płyta nie reaguje na włączenie | brak zasilania, uszkodzenie panelu, przewodu panelu albo modułu | kontrola bezpiecznika, przewodu zasilającego i połączeń po odłączeniu urządzenia | sprawny bezpiecznik nie potwierdza jeszcze sprawności elektroniki |
| Szyba jest pęknięta lub wyszczerbiona | uderzenie punktowe, szok mechaniczny, naprężenie podczas zabudowy | oględziny całej powierzchni i mocowania | pękniętej szyby nie należy dalej używać; wilgoć może przedostać się do części pod napięciem |
| Płyta działa po poruszeniu lub lekkim nacisku | luźne złącze, pęknięty lut, odkształcone mocowanie albo zużyte pole | oględziny połączeń bez podawania napięcia | chwilowa poprawa po poruszeniu nie jest naprawą i może oznaczać przegrzewanie styku |
Gdy nie działa jedno pole grzejne
Najpierw porównaj objaw z pozostałymi polami. Jeżeli tylko jedna strefa jest zimna, a jej sterowanie reaguje prawidłowo, podejrzane są kolejno: samo pole grzejne, jego zaciski, przewody oraz element sterujący przypisany do tego obwodu.
Po odłączeniu płyty od instalacji elektrycznej obejrzyj zaciski pola. Szukaj nadtopionej izolacji, przebarwień, luźnych konektorów, śladów łuku elektrycznego i pękniętych połączeń. Luźny styk może powodować zarówno brak grzania, jak i okresowe działanie po rozgrzaniu urządzenia.
Jeżeli dostęp do zacisków jest bezpieczny, można zbadać odłączone pole omomierzem. Pomiar wykonuje się między właściwymi zaciskami elementu grzejnego, a nie przez cały obwód urządzenia. W przypadku pojedynczego obwodu wynik powinien wskazywać skończoną rezystancję, zwykle rzędu kilkudziesięciu omów dla elementów zasilanych z napięcia sieciowego. Dokładnej wartości nie należy uogólniać na każdy wariant — trzeba uwzględnić moc, napięcie, konstrukcję pola i dane z jego oznaczenia.
- Brak ciągłości lub bardzo wysoka rezystancja wskazuje na przerwę w badanym obwodzie.
- Bardzo niska rezystancja może wskazywać zwarcie i wymaga dalszej diagnostyki; nie należy wtedy ponownie zasilać urządzenia na próbę.
- Prawidłowa rezystancja potwierdza ciągłość elementu, ale nie dowodzi sprawności zacisków, izolacji, sterowania ani pracy pod obciążeniem.

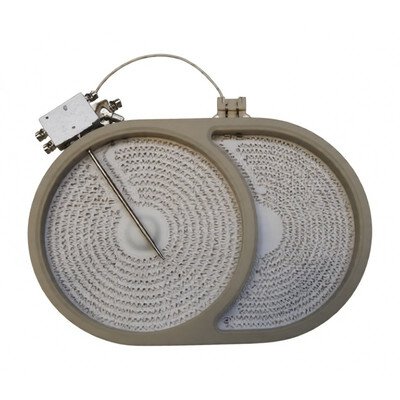

W polu wielostrefowym każdą sekcję trzeba rozpatrywać osobno. Pomiar między przypadkowo wybranymi zaciskami może połączyć dwa obwody i dać wynik, którego nie da się prawidłowo zinterpretować bez schematu.
Gdy pole grzeje nierówno lub przerywa
Ceramiczne pole może cyklicznie włączać i wyłączać zasilanie podczas regulacji mocy — samo przełączanie nie musi oznaczać awarii. Niepokojące są natomiast sytuacje, w których jedna strefa pozostaje zimna, grzeje tylko fragmentem, traci działanie po rozgrzaniu albo wymaga poruszania elementem sterującym.
W takim przypadku sprawdź:
- Czy problem występuje na każdym poziomie mocy, czy tylko przy ustawieniu minimalnym lub maksymalnym.
- Czy dotyczy całego pola, czy tylko jego wewnętrznego albo zewnętrznego obwodu.
- Czy zaciski i przewody nie są nadpalone lub luźne.
- Czy pokrętło, przełącznik albo panel zmienia ustawienie bez opóźnień i przeskoków.
- Czy usterka pojawia się po nagrzaniu, co może wskazywać na wadliwy styk lub element reagujący na temperaturę.
Jeżeli element grzejny ma prawidłową ciągłość, nie kupuj go automatycznie. Przyczyną może być przełącznik, przekaźnik, połączenie na płytce sterującej albo uszkodzenie przewodu.
Jak sprawdzić połączenia i przewody
Przed otwarciem obudowy odłącz płytę od wszystkich obwodów zasilających. Przy urządzeniu podłączonym na stałe samo wyjęcie wtyczki nie wystarczy — trzeba wyłączyć właściwe zabezpieczenie i upewnić się, że urządzenie nie jest pod napięciem.
Po zdjęciu dolnej osłony oznacz przewody przed odłączeniem i wykonaj zdjęcia ich ułożenia. Nie rozciągaj wiązek i nie ciągnij za przewód; wypinaj konektory za ich obudowę. Sprawdź, czy:
- konektor nie jest luźny na zacisku pola;
- przewód nie ma stopionej izolacji;
- listwa przyłączeniowa nie jest nadpalona;
- przewody nie są przyciśnięte przez obudowę;
- sprężyny i uchwyty utrzymują pole we właściwym położeniu;
- na płytce nie ma pękniętych lutów ani śladów przegrzania.
Pomiar ciągłości przewodu wykonuje się po jego odłączeniu od układu, aby nie mierzyć równolegle innych elementów. Ciągły przewód nie rozstrzyga jednak, czy konektor utrzymuje prawidłowy styk podczas nagrzewania. Ślady przypalenia, luźne zaciski lub nadtopiona obudowa złącza są podstawą do wymiany uszkodzonego elementu i usunięcia przyczyny przegrzewania.
Dostęp do części i wymiana
W starszych płytach ceramicznych dostęp do pól grzejnych i sterowania zwykle uzyskuje się od spodu urządzenia. Dokładna kolejność zależy od zabudowy, ramy, rodzaju mocowania szyby i wariantu płyty, dlatego nie należy przenosić liczby śrub ani układu przewodów z innego modelu.
Typowa kolejność prac obejmuje:
- Odłączenie zasilania i zabezpieczenie urządzenia przed przypadkowym włączeniem.
- Wyjęcie płyty z blatu zgodnie z konstrukcją zabudowy, bez podważania szyby metalowym narzędziem.
- Odłożenie urządzenia na stabilnym, miękkim podłożu, jeżeli konstrukcja na to pozwala.
- Zdjęcie dolnej osłony i sfotografowanie połączeń przed ich rozłączeniem.
- Oznaczenie przewodów oraz odłączenie wiązki od wymienianego elementu.
- Odkręcenie lub zwolnienie mocowań pola, panelu, listwy albo elementu obudowy.
- Przeniesienie izolacji, sprężyn i uchwytów do nowej części tylko wtedy, gdy są przewidziane dla danego wariantu.
- Montaż bez dociskania szyby, skręcania przewodów i pozostawiania luźnych konektorów.
- Kontrolę połączeń przed zamknięciem obudowy oraz próbę działania po ponownym zabudowaniu urządzenia.
Pola grzejnego nie należy przyklejać ani dociskać przypadkowymi elementami. Niewłaściwe ułożenie może powodować naprężenie szyby, nierówny kontakt cieplny i ponowne przegrzewanie zacisków. Przy wymianie szyby trzeba sprawdzić wymiary, rozmieszczenie pól, wycięcia panelu, obecność ramy oraz sposób mocowania. Identyczny wygląd zewnętrzny nie potwierdza zgodności.
Prace przy instalacji elektrycznej, pomiary pod napięciem i naprawy modułu sterującego wymagają kwalifikacji, doświadczenia, właściwych przyrządów oraz przestrzegania przepisów. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno omijać zabezpieczeń, mostkować elementów ani zasilać urządzenia z odsłoniętą obudową bez procedury serwisowej dla konkretnego wariantu.
Dobór pola, panelu lub innego elementu
Przy wyborze części porównaj co najmniej:
- pełne oznaczenie płyty z tabliczki znamionowej;
- numer oryginalny zapisany na wymienianej części;
- średnicę i kształt pola;
- liczbę stref grzejnych i sposób ich przełączania;
- moc oraz napięcie elementu, jeśli są podane na oznaczeniu;
- liczbę i położenie zacisków;
- sposób mocowania oraz położenie sprężyn lub uchwytów;
- typ panelu i zgodność z modułem sterującym;
- wersję obudowy, listwy przyłączeniowej i wiązki przewodów.
Podobne pola ceramiczne mogą różnić się średnicą, mocą, rozstawem zacisków albo układem sekcji. Podobny panel może mieć inne złącze, oprogramowanie lub współpracować z innym modułem. Nie zakładaj też, że każdy moduł można zamontować bez dodatkowej konfiguracji.
Najbezpieczniejszy następny krok to przygotowanie zdjęcia tabliczki znamionowej, odczytanie modelu, kodu wyrobu i numeru fabrycznego oraz przesłanie zdjęcia uszkodzonej części z widocznym oznaczeniem. Dopiero po porównaniu tych danych można potwierdzić właściwy wariant.
Konserwacja i zapobieganie uszkodzeniom
Szybko usuwaj rozlane płyny, szczególnie gdy mogły dostać się w okolice panelu sterowania lub krawędzi szyby. Do czyszczenia używaj środków przeznaczonych do powierzchni ceramicznych i miękkich akcesoriów. Nie używaj płyty jako blatu roboczego i unikaj punktowych uderzeń ciężkimi przedmiotami.
Nie stawiaj na płycie naczyń z nierównym, zdeformowanym dnem. Nie przesuwaj garnków po szybie, gdy mogą zarysować powierzchnię. Jeżeli szyba pęknie, przerwij użytkowanie i odłącz urządzenie od zasilania, ponieważ wilgoć może przedostać się do części elektrycznych.
FAQ
Czy brak grzania jednego pola oznacza uszkodzone pole grzejne?
Nie. Przyczyną może być także nadpalony konektor, przerwany przewód, uszkodzony przełącznik, przekaźnik lub moduł sterujący. Dopiero pomiar odłączonego obwodu pola i kontrola połączeń pozwalają zawęzić diagnozę.
Jak zmierzyć pole grzejne w Amica PG4VQ234A?
Po odłączeniu urządzenia od zasilania i odpięciu przewodów od badanego elementu zmierz rezystancję między właściwymi zaciskami pola. Wynik powinien wskazywać ciągłość obwodu, a dla typowego obwodu sieciowego będzie zwykle rzędu kilkudziesięciu omów. Dokładna wartość zależy od mocy i konstrukcji pola. W polu wielostrefowym obwody trzeba mierzyć osobno.
Czy można kupić pole grzejne tylko po średnicy?
Nie. Średnica jest ważna, ale trzeba również porównać moc, napięcie, liczbę sekcji, rozmieszczenie zacisków, mocowania oraz pełne oznaczenie płyty. Pole o tej samej średnicy może nie pasować do konkretnego wariantu PG4VQ234A.
Jakie dane Amica przygotować do doboru części?
Przygotuj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej, jeśli jest dostępny. Warto dodać numer zapisany na starej części i zdjęcia jej złączy. Skrócony model bez kodu i numeru fabrycznego może nie identyfikować wszystkich różnic wykonania.
Czy pękniętą szybę można nadal używać?
Nie. Pęknięta szyba może przepuszczać wilgoć do elementów pod napięciem i stracić stabilność mechaniczną. Urządzenie należy odłączyć, a szybę dobrać po pełnym oznaczeniu płyty, wymiarach, układzie pól, wycięciu panelu i sposobie mocowania.
Dlaczego płyta działa tylko po poruszeniu przewodem albo obudową?
Taki objaw może wskazywać na luźny konektor, pęknięty lut, nadpalony zacisk lub uszkodzenie mocowania. Nie należy traktować chwilowej poprawy jako rozwiązania. Trzeba odłączyć urządzenie, obejrzeć połączenia i usunąć przyczynę przegrzewania lub utraty kontaktu.
