22292 - ^PBF4VQ239 mod.PS1020 płyta ceramiczna
Części do Amica PBF4VQ239 mod. PS1020 pomagają usunąć problemy z polami grzejnymi, sterowaniem, zasilaniem i mocowaniem płyty ceramicznej. Przed zakupem porównaj oznaczenie z tabliczki znamionowej, numer części, sposób podłączenia oraz wykonanie elementu, ponieważ podobne podzespoły nie zawsze są zamienne.
Zakres części do Amica PBF4VQ239 mod. PS1020
Ta kategoria dotyczy części zamiennych do ceramicznej płyty grzewczej Amica oznaczonej jako PBF4VQ239, wariant PS1020. W zależności od konkretnej usterki potrzebny może być element grzejny, panel lub moduł sterowania, przewód i przyłącze, sprężyna mocująca, element obudowy, uszczelnienie albo kompletna szyba z polem grzejnym.
Nie należy utożsamiać całej płyty ceramicznej z samym polem grzejnym. Pole jest elementem, który zamienia energię elektryczną w ciepło. Sterowanie decyduje o jego załączeniu i poziomie mocy, a przewody, zaciski i przyłącze przekazują prąd do odpowiednich obwodów. Usterka jednego z tych elementów może dawać podobny objaw, dlatego sama obserwacja, że pole nie świeci lub nie nagrzewa się, nie wskazuje jeszcze części do wymiany.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem | Interpretacja |
| Jedno pole nie grzeje, a pozostałe działają | Przerwa w elemencie grzejnym, uszkodzony przewód, zacisk, przekaźnik lub obwód sterowania | Czy panel wybiera dane pole, czy pojawia się wskazanie mocy, czy nie ma nadpaleń przy zaciskach; po odłączeniu zasilania można zmierzyć ciągłość obwodu grzejnego | Brak przejścia w odłączonym polu wskazuje na przerwę w jego obwodzie, ale nie wyklucza równoległego uszkodzenia sterowania |
| Wszystkie pola nie działają, panel jest całkowicie ciemny | Brak zasilania, wyłączony lub uszkodzony obwód zasilający, przyłącze, bezpiecznik albo moduł sterowania | Po stronie instalacji sprawdzić obecność zasilania zgodnie ze schematem urządzenia; obejrzeć przyłącze pod kątem luźnych i przegrzanych zacisków | Brak zasilania nie oznacza uszkodzenia panelu. Pomiary w instalacji wykonuje uprawniony elektryk lub serwisant |
| Panel reaguje, ale pole nie grzeje | Element grzejny, przekaźnik, przewód, złącze albo sterowanie danego pola | Czy inne pole uruchamia się z tego samego panelu; po odłączeniu zasilania sprawdzić przewody i rezystancję obwodu | Jeżeli obwód grzejny ma prawidłową ciągłość, podejrzenie przesuwa się na zasilanie pola lub układ sterujący |
| Pole grzeje tylko na części zakresu albo nierówno | W przypadku pola dwustrefowego może nie działać jedna spirala; możliwe są także styki przełączające lub element sterujący | Sprawdzić, czy problem dotyczy tylko obwodu zewnętrznego; porównać działanie na poszczególnych ustawieniach | Prawidłowa praca jednej strefy nie potwierdza sprawności drugiej |
| Płyta wyłącza się podczas gotowania | Zadziałanie ograniczenia temperatury, przegrzanie, uszkodzenie czujnika, sterowania lub zasilania | Sprawdzić, czy wyłączenie dotyczy jednego pola czy całej płyty, czy pojawia się kod lub symbol oraz czy problem występuje po rozgrzaniu | Samoczynne okresowe załączanie i wyłączanie może być normalną regulacją mocy, ale wyłączenie z błędem lub brak ponownego startu wymaga dalszej diagnostyki |
| Panel nie reaguje albo pokazuje błędny symbol | Zabrudzenie lub zasłonięcie obszaru sensorów, wilgoć, blokada, problem z panelem albo zasilaniem | Oczyścić i osuszyć szybę w obszarze sterowania, usunąć przedmioty, sprawdzić instrukcję obsługi i zachowanie po odłączeniu zasilania | Jeżeli panel nadal nie reaguje po usunięciu prostych przyczyn, nie należy od razu kupować modułu bez identyfikacji wersji |
Jak rozpoznać, czy problem dotyczy pola grzejnego
Jeżeli płyta reaguje na wybór pola, wyświetla poziom mocy, ale dane pole pozostaje zimne, zacznij od odłączenia urządzenia od zasilania i oględzin dostępnych połączeń. Szukaj nadtopionej izolacji, przebarwionych konektorów, luźnych zacisków, śladów łuku elektrycznego i pęknięć elementu grzejnego. Uszkodzenie przewodu lub złącza może wyglądać podobnie do przepalonej spirali.
Po uzyskaniu dostępu do pola grzejnego można wykonać pomiar rezystancji między właściwymi zaciskami obwodu. Pomiar wykonuje się przy całkowicie odłączonym zasilaniu, po rozłączeniu badanego obwodu od elektroniki lub sterowania, aby inne elementy nie zafałszowały wyniku. Sprawne pole grzejne powinno mieć skończoną rezystancję, zwykle rzędu kilkudziesięciu omów, ale dokładna wartość zależy od mocy, napięcia, liczby stref i wykonania elementu.
- Brak przejścia lub wskazanie nieskończonej rezystancji oznacza przerwę w badanym obwodzie i uzasadnia sprawdzenie pola, przewodu oraz zacisków.
- Bardzo niska rezystancja może wskazywać zwarcie, lecz wynik trzeba ocenić względem danych konkretnego elementu i sposobu podłączenia.
- Rezystancja prawidłowa potwierdza ciągłość obwodu, ale nie dowodzi pełnej sprawności pola pod obciążeniem ani sprawności sterowania.
- Pomiar między zaciskiem roboczym a metalową częścią obudowy służy do kontroli przebicia do masy; sposób badania i wymagany przyrząd powinny wynikać z procedury serwisowej urządzenia.
W polu podwójnym lub wielostrefowym każdą spiralę należy traktować jako osobny obwód. Nie wolno zakładać, że pomiar całego zespołu przez przypadkowo wybrane zaciski oceni wszystkie strefy. Oznacz przewody przed ich odłączeniem i wykonuj zdjęcie połączeń, ponieważ zamiana przewodów może spowodować nieprawidłową pracę lub zagrożenie.
Gdy pole ma prawidłową rezystancję
Prawidłowa rezystancja pola nie kończy diagnostyki. Jeżeli panel wybiera pole, lecz nie pojawia się grzanie, sprawdzenia wymagają kolejno:
- ciągłość przewodów od elementu grzejnego do modułu lub przełącznika;
- stan konektorów, zacisków i punktów lutowniczych;
- przekaźnik, regulator mocy albo inny element wykonawczy odpowiedzialny za załączenie pola;
- sygnał sterujący i sam panel, jeżeli problem obejmuje tylko wybrane funkcje;
- przyłącze oraz rozdział zasilania, zwłaszcza gdy nie działa kilka pól jednocześnie.
Nie zaleca się wymiany regulatora, przekaźnika i pola grzejnego na próbę. Jeżeli kilka pól przestało działać jednocześnie, bardziej uzasadnione jest najpierw sprawdzenie wspólnego zasilania, przyłącza i modułu. Jeżeli nie działa tylko jedna strefa pola podwójnego, trzeba odróżnić przerwę w konkretnej spirali od problemu z obwodem przełączającym.
W płytach z sensorowym sterowaniem szyba w miejscu panelu musi być czysta i sucha. Zasłonięty sensor, wilgoć albo przypadkowe dotknięcie kilku sensorów może wywołać blokadę reakcji lub komunikat błędu. Symbol H po wyłączeniu pola oznacza pozostałe ciepło, a nie potwierdzenie, że elektronika jest uszkodzona. W rodzinie P*4VQ239 opisano także automatyczne ograniczanie mocy oraz ograniczenie czasu pracy, więc cykliczne załączanie i wyłączanie przy niższej nastawie może być częścią normalnej regulacji.
Dostęp do części i wymiana
W tej rodzinie płyt ceramicznych elementy znajdują się pod szybą i dolną osłoną urządzenia. Typowy dostęp wymaga:
- odłączenia płyty od instalacji elektrycznej przez osobę posiadającą odpowiednie kwalifikacje;
- zabezpieczenia szyby przed uderzeniem i przygotowania stabilnego miejsca pracy;
- wyjęcia płyty z blatu po zwolnieniu mocowań od spodu, bez podważania szyby metalowym narzędziem;
- odłożenia urządzenia tak, aby nie obciążać przewodów i krawędzi szkła;

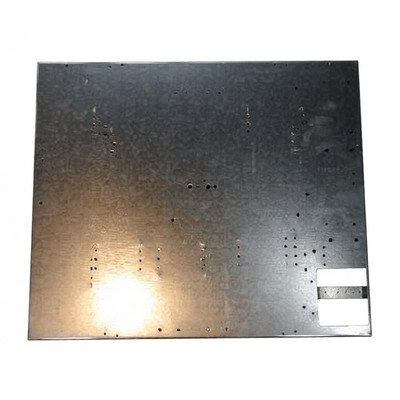

- zdjęcia dolnej osłony zgodnie z konstrukcją danego egzemplarza;
- oznaczenia przewodów, odłączenia konektorów i sprawdzenia mocowań badanego podzespołu;
- wymiany elementu na wariant o zgodnym wykonaniu, mocy, napięciu, układzie zacisków i sposobie mocowania;
- ponownego założenia osłony, ułożenia przewodów z dala od gorących elementów i kontroli wszystkich połączeń przed uruchomieniem.
Konstrukcja obudowy, liczba mocowań i sposób prowadzenia przewodów mogą różnić się między wersjami. Nie należy przenosić kolejności demontażu z innej płyty tylko dlatego, że ma podobne oznaczenie PBF4VQ239. Przy wymianie pola grzejnego trzeba zachować elementy dociskające i sprężyny w prawidłowym położeniu. Niewłaściwy docisk może powodować nierówne przyleganie, naprężenia szyby albo przegrzewanie.
Po montażu należy sprawdzić, czy przewody nie są przycięte przez osłonę, czy konektory są osadzone na właściwych zaciskach oraz czy płyta jest stabilnie zamocowana w blacie. Test funkcjonalny wykonuj po zamknięciu obudowy i z użyciem odpowiedniego naczynia. Nie uruchamiaj pola bez potrzeby bez ustawionego garnka, nie mostkuj zabezpieczeń i nie wykonuj pomiarów pod napięciem bez kwalifikacji oraz właściwego wyposażenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Diagnostykę pod napięciem oraz ingerencję w przyłącze płyty powinien wykonywać wykwalifikowany elektryk lub serwisant.
Dobór części do PBF4VQ239 PS1020
Dobieraj część na podstawie pełnych danych urządzenia i oznaczenia samego podzespołu, nie tylko na podstawie zdjęcia. W przypadku Amica do weryfikacji przygotuj:
- pełne oznaczenie modelu, w tym PBF4VQ239;
- oznaczenie wariantu lub typu, na przykład PS1020;
- model i kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny urządzenia;
- numer części odczytany z wymontowanego elementu, jeżeli jest dostępny;
- zdjęcie tabliczki znamionowej, złączy i rozmieszczenia zacisków.
Samo oznaczenie handlowe PBF4VQ239 może nie rozróżniać wszystkich zmian wykonania. Różnice mogą dotyczyć średnicy i liczby stref pola, mocy, rozmieszczenia zacisków, panelu sterowania, mocowań, długości przewodów albo wersji szyby. Identyczne złącze nie gwarantuje zgodności elektrycznej, a podobny wygląd nie potwierdza zgodności mechanicznej.
Jeżeli wybierasz element grzejny, porównaj średnicę stref, liczbę obwodów, napięcie, moc, sposób mocowania i układ zacisków. Przy panelu lub module sterowania sprawdź również oznaczenie płytki, wersję oprogramowania lub wymagania konfiguracyjne, jeśli występują. Nie zakładaj, że każdy moduł wymaga programowania ani że każdy będzie działał po podłączeniu bez dodatkowej procedury.
Następny krok to odczytanie wszystkich danych z tabliczki znamionowej i porównanie ich z opisem wybranej części. Gdy oznaczenie jest niepełne albo nieczytelne, przygotuj zdjęcie tabliczki oraz starego elementu przed złożeniem zamówienia.
Konserwacja i zapobieganie uszkodzeniom
Ceramiczną szybę czyść po ostygnięciu lub zgodnie z instrukcją urządzenia, używając miękkiej ściereczki i środka przeznaczonego do płyt ceramicznych. Nie stosuj druciaków, proszków ściernych ani ostrych narzędzi na ramce. Wykipiny zawierające cukier należy usuwać możliwie szybko, ponieważ mogą trwale uszkodzić powierzchnię.
Używaj naczyń z czystym, suchym i możliwie płaskim dnem. Nie przesuwaj po szybie ciężkich garnków, nie stawiaj na niej przedmiotów punktowo obciążających powierzchnię i nie korzystaj z płyty z głębokim pęknięciem lub odpryskiem. Pęknięta szyba może zwiększyć ryzyko porażenia i powinna zostać wyłączona z użytkowania do czasu oceny przez serwis.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną płytkę grzejną?
Nie. Przyczyną może być również przewód, konektor, zacisk, przekaźnik, regulator mocy, moduł sterowania albo brak zasilania konkretnego obwodu. Rezystancję pola można ocenić dopiero po odłączeniu urządzenia od zasilania i właściwym rozłączeniu badanego obwodu.
Jaka rezystancja powinna wyjść podczas pomiaru pola grzejnego?
Dla pól ceramicznych wynik jest zwykle rzędu kilkudziesięciu omów, ale dokładna wartość zależy od mocy, napięcia i wykonania elementu. Najważniejsze jest rozpoznanie przerwy, zwarcia lub przebicia oraz porównanie wyniku z dokumentacją konkretnego wariantu. Sam pomiar ciągłości nie potwierdza pełnej sprawności pola pod obciążeniem.
Dlaczego płyta grzeje pulsacyjnie?
Przy niższych poziomach mocy regulator może sterować energią cyklicznie, włączając i wyłączając element grzejny. Jest to normalne, jeżeli temperatura jest utrzymywana, a płyta nie zgłasza błędu. Jeżeli cykle pojawiają się na maksymalnej mocy, urządzenie wyłącza się całkowicie albo problem dotyczy tylko jednego pola, trzeba sprawdzić przegrzewanie, czujnik, sterowanie i zasilanie.
Czy część opisana jako PBF4VQ239 pasuje do wariantu PS1020?
Nie można tego potwierdzić wyłącznie po skróconym modelu. Należy porównać pełne dane z tabliczki Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny, a przy części elektrycznej także oznaczenie, moc, napięcie, złącza i sposób mocowania.
Czy można wymienić pole grzejne bez wyjmowania płyty z blatu?
Dostęp do elementu zwykle wymaga uniesienia lub wyjęcia płyty i zdjęcia dolnej osłony, ale dokładna konstrukcja zależy od wersji. Nie należy podważać szyby ani odłączać przewodów bez wcześniejszego odłączenia urządzenia od instalacji i oznaczenia połączeń.
Co zrobić, gdy panel działa, ale nie załącza żadnego pola?
Najpierw sprawdź, czy szyba w obszarze sensorów jest czysta i sucha, czy nie jest aktywna blokada oraz czy urządzenie ma prawidłowe zasilanie. Jeżeli panel reaguje, lecz pola nie otrzymują zasilania, potrzebna jest kontrola przyłącza, przewodów, elementów wykonawczych i modułu. Kod lub symbol na wyświetlaczu nie jest automatycznym wskazaniem części do zakupu.
