22295 - ^PBF4VQ234A mod.PS1320 płyta ceramiczna
Części do płyty ceramicznej Amica PBF4VQ234A w wersji PS1320 dobiera się na podstawie pełnego oznaczenia urządzenia oraz rodzaju uszkodzonego elementu. Brak grzania, samoczynne załączanie pola, nierówna praca lub uszkodzenie szkła mogą mieć różne przyczyny. Właściwa diagnoza pomaga uniknąć zakupu niewłaściwego pola, modułu albo elementu sterującego.
Jak rozpoznać usterkę płyty Amica PBF4VQ234A
Płyta ceramiczna Amica PBF4VQ234A mod. PS1320 składa się między innymi z pól grzejnych, przewodów i złączy wysokoprądowych, elementów przełączających lub regulacyjnych, modułu sterowania oraz elementów mocujących i uszczelniających. Ten sam objaw może wynikać z awarii różnych podzespołów, dlatego przed zamówieniem części warto ustalić, czy problem dotyczy jednego pola, całej płyty czy tylko określonego poziomu mocy.
Jedno pole nie grzeje
Jeżeli pozostałe pola działają prawidłowo, sprawdzaj przyczynę w następującej kolejności:
- Pole grzejne – obejrzyj zaciski, przewody i ceramiczny element grzejny po uzyskaniu dostępu od spodu płyty. Przepalenie, nadtopienie izolacji, luźny konektor albo ślady przegrzania mogą przerwać obwód.
- Ciągłość obwodu pola – po odłączeniu przewodów od badanego pola zmierz rezystancję między jego właściwymi zaciskami. Sprawny element grzejny ma zwykle rezystancję rzędu kilkudziesięciu omów, ale dokładna wartość zależy od mocy i wykonania pola. Wynik nieskończony oznacza przerwę w obwodzie; bardzo niski wynik może wskazywać zwarcie. Sam pomiar nie potwierdza jeszcze sprawności przy obciążeniu.
- Złącze i przewody – jeżeli rezystancja pola jest prawidłowa, sprawdź ciągłość przewodów, stan konektorów oraz połączenia lutowane. Nadpalone złącze może powodować brak grzania mimo sprawnego pola.
- Element sterujący – w zależności od wykonania płyty za załączanie i regulację odpowiada moduł, przekaźnik, regulator lub inny element wykonawczy. Jeżeli do sprawnego pola dociera sygnał sterujący, ale nie jest podawane zasilanie, podejrzenie przenosi się na układ sterowania.
Nie zamieniaj przewodów między polami na próbę, jeśli nie masz schematu konkretnej wersji. Możesz w ten sposób uszkodzić moduł albo stworzyć zagrożenie porażeniem.
Pole działa tylko na części zakresu albo grzeje nierówno
W polu wielostrefowym brak jednej strefy może wyglądać jak awaria całego pola. Każdy obwód należy sprawdzić osobno, zgodnie z układem zacisków zastosowanym w danym elemencie. Jeżeli mała strefa działa, a większa nie, nie oznacza to automatycznie uszkodzenia regulatora. Przyczyną może być przerwa w jednej spirali, konektorze lub przewodzie.
Jeżeli pole grzeje, lecz nie reaguje prawidłowo na zmianę mocy, sprawdź, czy problem występuje tylko w jednym polu. Usterka jednego regulatora lub kanału sterującego będzie zwykle ograniczona do konkretnej strefy. Jednoczesne nieprawidłowe działanie kilku pól może wskazywać na zasilanie, wspólny moduł albo połączenia zasilające.
Cykliczne włączanie i wyłączanie elementu grzejnego przy niższych nastawach może być normalnym sposobem regulacji mocy. Nie jest normalne natomiast grzanie po ustawieniu pozycji wyłączenia, brak reakcji na sterowanie albo samoczynne ponowne załączenie pola.
Pole nie wyłącza się
Jeżeli po ustawieniu pola na zero nadal występuje grzanie, natychmiast odłącz płytę od zasilania odpowiednim zabezpieczeniem instalacji. Nie pozostawiaj urządzenia bez nadzoru i nie próbuj rozwiązywać problemu przez wielokrotne naciskanie przycisków.
Możliwe przyczyny obejmują:
- sklejone lub nadpalone styki przekaźnika;
- uszkodzony element wykonawczy modułu;
- błąd układu sterowania;
- nadpalone połączenia, przez które obwód pola jest zasilany niezależnie od polecenia sterownika;
- uszkodzenie panelu sterowania lub jego zasilania.
Wymiana samego modułu bez sprawdzenia pola, przewodów i złączy może nie usunąć przyczyny. Zwarcie albo przeciążenie pola może ponownie uszkodzić nowy element sterujący.
Co sprawdzić przed wymianą części
Przed rozpoczęciem pomiarów odłącz płytę od instalacji elektrycznej. W przypadku urządzenia podłączonego na stałe nie wystarczy wyłączyć panelu dotykowego; należy rozłączyć właściwy obwód w rozdzielnicy i upewnić się, że urządzenie nie może przypadkowo zostać ponownie załączone.
Oględziny
Po uzyskaniu dostępu do wnętrza zwróć uwagę na:
- nadtopione konektory i przebarwione przewody;
- pęknięcia lub ślady przegrzania na elementach grzejnych;
- luźne zaciski i przewody wysunięte z opraw;
- pęknięte luty przy przekaźnikach lub złączach;
- ślady wilgoci, tłuszczu albo zabrudzeń na module;
- pęknięcie szklanej powierzchni.
Widoczne uszkodzenie złącza nie oznacza, że samo złącze jest jedyną przyczyną. Przegrzanie mogło powstać wskutek luźnego styku, przeciążenia pola, uszkodzonego przekaźnika albo nieprawidłowego montażu.
Pomiar rezystancji pola
Pomiar wykonuj na odłączonym od urządzenia polu, a nie przez cały moduł. Odpięcie przewodów zapobiega temu, aby miernik mierzył równolegle inne elementy obwodu. Dla pola jednostrefowego sprawdza się właściwą parę zacisków; dla pola wielostrefowego każdy obwód należy rozpatrywać oddzielnie.
- Brak przejścia między zaciskami wskazuje na przerwę, ale przed wymianą sprawdź również konektor i przewód.
- Rezystancja rzędu kilkudziesięciu omów jest zgodna z typowym charakterem elementu grzejnego, lecz nie potwierdza jego izolacji ani zachowania po rozgrzaniu.
- Niestabilny wynik może oznaczać słaby styk sond, uszkodzony zacisk albo połączenie, które przerywa pod wpływem temperatury.
- Pomiar do metalowej części obudowy nie powinien wykazywać zwarcia. Ocena izolacji wymaga właściwego miernika i procedury serwisowej, a nie tylko podstawowego multimetru.
Nie podawaj jednej uniwersalnej wartości rezystancji dla wszystkich pól tej płyty. Wartość zależy od mocy, rodzaju pola i sposobu połączenia jego sekcji. Najbezpieczniej porównać wynik z oznaczeniem elementu, dokumentacją właściwej wersji albo drugim, identycznym obwodem.
Dostęp do części i wymiana
W płytach ceramicznych dostęp do pól grzejnych i modułu uzyskuje się zwykle od spodu urządzenia. Przed wysunięciem płyty z blatu sprawdź sposób jej mocowania oraz zabezpiecz przewód przyłączeniowy przed naprężeniem. Konstrukcja może różnić się między wykonaniami, dlatego nie zakładaj z góry, że wszystkie śruby, wsporniki i złącza znajdują się w tych samych miejscach.
Przy typowej pracy serwisowej należy:
- odłączyć urządzenie od zasilania i sprawdzić brak napięcia odpowiednim przyrządem;
- zabezpieczyć szklaną powierzchnię przed zarysowaniem;
- udokumentować położenie przewodów i złączy przed ich odłączeniem;
- rozłączyć przewody, chwytając za konektor, a nie za sam przewód;
- odkręcić mocowania obudowy lub elementu grzejnego bez naprężania szkła;
- zamontować część w tej samej pozycji i odtworzyć prowadzenie przewodów;
- sprawdzić, czy przewody nie dotykają gorących elementów i nie są przyciśnięte obudową;
- po złożeniu wykonać kontrolę działania wszystkich pól oraz regulacji mocy.
Przy wymianie pola ceramicznego istotne są średnica, kształt, liczba stref, rozmieszczenie zacisków, moc, napięcie i sposób mocowania. Element o podobnym wyglądzie może mieć inny układ wyprowadzeń albo inną moc, dlatego nie wolno podłączać go tylko na podstawie zdjęcia.
Przy wymianie modułu sterującego zweryfikuj, czy część jest przeznaczona do właściwej wersji płyty. Moduły mogą różnić się oprogramowaniem, układem złączy, wersją panelu oraz elementami wykonawczymi. Nie każdy moduł wymaga programowania, ale nie można też zakładać, że każdy będzie działał po prostym przełożeniu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i bezpiecznego odłączenia urządzenia od instalacji. Pomiary pod napięciem oraz ingerencję w stałe przyłącze elektryczne powinien wykonywać wykwalifikowany elektryk lub serwisant. Nie mostkuj zabezpieczeń i nie sprawdzaj instalacji elektrycznej metodami prowizorycznymi.
Jak dobrać część do Amica PBF4VQ234A
W przypadku Amica sam skrócony model może nie wystarczyć do pewnego doboru wariantu. Przed zakupem przygotuj pełne dane z tabliczki znamionowej:
- model urządzenia: PBF4VQ234A;
- oznaczenie wersji lub modułu: PS1320, jeżeli znajduje się na tabliczce albo dokumentacji;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części, jej moc, wymiary i układ zacisków;
- zdjęcie tabliczki znamionowej oraz zdjęcie starego elementu, jeśli potrzebna jest weryfikacja wariantu.
Numer kategorii 22295 nie zastępuje pełnych danych urządzenia. Nie traktuj też identycznego złącza, podobnych wymiarów ani samego zdjęcia jako potwierdzenia kompatybilności. Szczególnie ostrożnie dobieraj pola grzejne, moduły i elementy przełączające, ponieważ różnice elektryczne mogą pozostać niewidoczne podczas oględzin.
Jeżeli nie wiesz, czy wymienić pole, przewód, regulator czy moduł, najpierw opisz objaw i wynik pomiaru. Dobór części powinien wynikać z potwierdzonej usterki oraz zgodności katalogowej, a nie z kupowania kilku elementów na próbę.
Konserwacja i błędy eksploatacyjne
Aby ograniczyć ryzyko kolejnych usterek:
- nie dopuszczaj do zalewania panelu sterowania;
- usuwaj kipiące płyny po ostygnięciu urządzenia, bez wciskania wilgoci w szczeliny;
- nie używaj płyty z pękniętą powierzchnią ceramiczną;
- stosuj naczynia z możliwie równym dnem i nie przesuwaj ich gwałtownie po szkle;
- nie zasłaniaj przestrzeni wymaganej do chłodzenia elementów pod płytą;

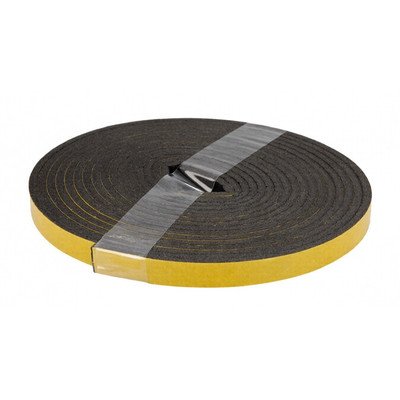

- po naprawie sprawdź, czy uszczelnienie i mocowanie płyty nie zostały uszkodzone.
Pęknięte szkło jest problemem bezpieczeństwa, a nie tylko wadą estetyczną. Nie należy go kleić ani dalej używać urządzenia do czasu oceny i wymiany właściwego elementu.
FAQ
Czy brak grzania jednego pola oznacza uszkodzenie pola ceramicznego?
Nie. Przyczyną może być przerwa w przewodzie, nadpalony konektor, pęknięty lut, uszkodzony regulator, przekaźnik albo moduł sterowania. Pomiar odłączonego pola pomaga odróżnić przerwę w elemencie od problemu w jego zasilaniu, ale nie zastępuje kontroli całego obwodu.
Jaką rezystancję powinno mieć pole grzejne?
Dla typowych pól ceramicznych wynik może mieścić się w zakresie kilkudziesięciu omów, lecz nie ma jednej wartości dla całej kategorii. Zależy ona od mocy i konstrukcji pola. Porównuj wynik z dokumentacją właściwego wariantu lub oznaczeniem części, a przy polu wielostrefowym mierz każdą strefę osobno.
Dlaczego pole grzeje po ustawieniu zera?
Taki objaw może wskazywać na sklejone styki przekaźnika, uszkodzenie elementu wykonawczego albo sterowania. Odłącz płytę od zasilania i nie używaj jej do czasu diagnozy. Sam reset nie naprawi mechanicznie sklejonych styków.
Czy można dobrać część tylko po modelu PBF4VQ234A?
Nie zawsze. Dla Amica przygotuj również kod wyrobu i 14-cyfrowy numer fabryczny. Wariant części może zależeć od serii produkcyjnej, wykonania pola, zastosowanego modułu lub zmian konstrukcyjnych.
Czy podobne pole grzejne będzie pasować?
Podobny wygląd nie wystarcza. Porównaj średnicę lub kształt, liczbę stref, moc, napięcie, sposób mocowania i układ zacisków. Część zamienna powinna być potwierdzona dla konkretnego wariantu Amica PBF4VQ234A mod. PS1320.
Co przesłać do doboru części?
Najbardziej pomocne są zdjęcie całej tabliczki znamionowej, pełne oznaczenie modelu, kod wyrobu, 14-cyfrowy numer fabryczny, opis objawu, wynik pomiaru oraz zdjęcie uszkodzonego elementu i jego złączy.
