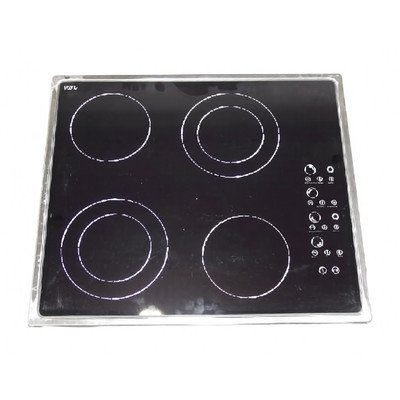

Części do płyty ceramicznej Amica PG4VQ239 obejmują między innymi pola grzejne, panel sterowania, szybę ceramiczną, listwy i elementy mocujące. Przy braku grzania najpierw rozróżnij uszkodzenie pola, przewodów, zasilania lub sterowania. Dobieraj część po pełnych danych urządzenia i oznaczeniach podzespołu, nie tylko po wyglądzie.
Jakie części występują w płycie Amica PG4VQ239

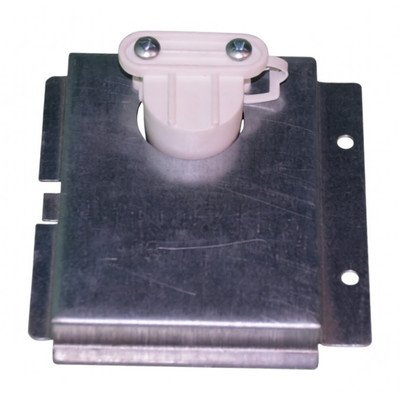

Model PG4VQ239 należy do rodziny ceramicznych płyt grzejnych Amica ze sterowaniem sensorowym. W dokumentacji tej rodziny występują dwa pola Hi-Light o średnicy 145 mm i mocy 1200 W oraz dwa poszerzane pola 180/120 mm o mocy około 1700 W. W kategorii mogą pojawiać się zarówno podzespoły elektryczne, jak i elementy konstrukcyjne: pola grzejne, panel sterowania, szkło ceramiczne, listwa przyłączeniowa, odciążka przewodu, sprężyny, wkręty, przelotki i części obudowy.
Nie każda usterka wymaga wymiany całej płyty. Jeżeli szkło jest całe, a problem dotyczy jednego obwodu grzejnego lub elementu sterowania, naprawa konkretnego podzespołu może być wystarczająca.
Objaw nie wskazuje jeszcze części
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Jedno pole nie grzeje | Przerwane pole grzejne, luźne lub nadpalone złącze, uszkodzony przewód albo obwód sterowania | Czy pozostałe pola działają, czy na zaciskach są ślady przegrzania i czy obwód pola ma ciągłość | Jeśli obwód grzejny jest przerwany, dobierz właściwe pole; jeśli jest sprawny, diagnozuj złącze i sterowanie |
| Nie działa tylko zewnętrzny pierścień pola podwójnego | Uszkodzenie jednej sekcji pola, przewodu lub elementu przełączającego | Każdą sekcję badaj osobno, zgodnie ze schematem konkretnego pola | Nie zamieniaj pola jednostrefowego z podwójnym bez potwierdzenia wykonania i złączy |
| Wszystkie pola są zimne, panel działa | Brak części zasilania, uszkodzenie listwy przyłączeniowej, wspólnego przewodu lub sterowania | Stan zabezpieczeń, listwę przyłączeniową, przewody i zasilanie według schematu urządzenia | Najpierw wyklucz problem z przyłączem; nie kupuj kilku pól na próbę |
| Płyta nie reaguje na sensory | Brud, przedmiot lub wilgoć na panelu, aktywna blokada, nieprawidłowe oświetlenie albo uszkodzenie sterowania | Oczyść i osusz powierzchnię, usuń przedmioty z sensorów, sprawdź blokadę i sygnalizowane komunikaty | Jeżeli panel nadal nie reaguje, potrzebna jest diagnostyka zasilania, płytki i połączeń |
| Pole grzeje stale lub nie reguluje mocy | Uszkodzenie obwodu wykonawczego albo sterowania | Czy problem dotyczy jednego pola, czy całego układu, oraz czy występują ślady nadtopienia | Przed wymianą sterowania sprawdź pole i przewody; nie mostkuj elementów zabezpieczających |
| Płyta wyłącza się po zasłonięciu sensorów | Garnek, pokrywka, zabrudzenie albo długie dotknięcie panelu | Usuń przedmiot i dokładnie oczyść obszar sterowania | To może być prawidłowa reakcja zabezpieczenia, a nie dowód uszkodzenia części |
| Płyta wybija zabezpieczenie | Zwarcie pola, przewodu, listwy, sterowania albo błędne podłączenie | Oględziny po odłączeniu zasilania i pomiary obwodów odizolowanych od sieci | Nie uruchamiaj urządzenia ponownie bez ustalenia przyczyny zwarcia |
| Szkło jest pęknięte | Uderzenie punktowe, naprężenie podczas montażu lub szok mechaniczny | Obejrzyj całą szybę, ramę i miejsca mocowania | Płytę należy odłączyć od sieci; pękniętej powierzchni nie należy dalej używać |
Jak sprawdzić pole grzejne
Przed pomiarem odłącz płytę od instalacji przez wyłączenie właściwego zabezpieczenia. Przy płycie podłączonej na stałe nie wystarczy wyłączyć pojedynczego pola na panelu. Po odłączeniu należy potwierdzić brak napięcia odpowiednim przyrządem; pomiary przy napięciu sieciowym są przeznaczone dla osoby z kwalifikacjami.
Aby ocenić sam element grzejny, odłącz jego przewody lub złącze w sposób umożliwiający jednoznaczny pomiar. Zmierz rezystancję między zaciskami danej sekcji, a w przypadku pola podwójnego zbadaj każdą sekcję osobno. Pomiar wykonany przez podłączony układ sterowania może obejmować także inne elementy i prowadzić do błędnej interpretacji.
Dla pól opisanych w instrukcji jako 145 mm/1200 W oraz 180/120 mm/około 1700 W wartości obliczone z mocy znamionowej przy napięciu 230 V wynoszą odpowiednio około 44 Ω i 31 Ω. Są to wartości orientacyjne wynikające z zależności między napięciem a mocą, a nie podana przez producenta tolerancja serwisowa. Rezystancja zimnego elementu może różnić się od wartości obliczonej dla temperatury roboczej. Istotne są przede wszystkim brak ciągłości, zwarcie, wyraźnie nietypowy wynik oraz porównanie z dokumentacją i oznaczeniem konkretnego pola.
Sam pomiar rezystancji nie potwierdza pełnej sprawności. Nie wykrywa każdej usterki ujawniającej się dopiero po nagrzaniu, problemu ze sterowaniem, luźnego styku ani uszkodzenia izolacji. Jeżeli pole ma ciągłość, a nie grzeje, sprawdzenia wymagają przewody, konektory i obwód załączający.
Gdy nie działa cała płyta
Najpierw sprawdź, czy działają wyświetlacze i czy panel wydaje sygnał po dotknięciu sensorów. Ciemny panel może wskazywać na brak zasilania, problem z zabezpieczeniem, przewodem, listwą przyłączeniową albo wspólnym obwodem sterowania. Jeżeli wyświetlacze działają, ale żadne pole nie grzeje, podejrzenie przesuwa się na zasilanie obwodów grzejnych, sterowanie lub połączenia.
Instrukcja rodziny PG4VQ239 podaje napięcie znamionowe 400/230 V, 50 Hz i przewiduje różne warianty połączeń na listwie zaciskowej. Nie wolno kopiować rozmieszczenia mostków z innego urządzenia ani opierać się wyłącznie na kolorach przewodów. Schemat umieszczony przy przyłączu lub w dokumentacji konkretnego wykonania ma pierwszeństwo.
Podłączenie wykonane niezgodnie ze schematem może powodować brak działania części pól, przeciążenie zacisków albo uszkodzenie sterowania. Przed zakupem części warto więc potwierdzić, że przewody są prawidłowo osadzone, listwa nie jest nadpalona, a instalacja dostarcza właściwe napięcia.
Sensory, blokada i komunikaty
Sterowanie tej płyty wykorzystuje sensory optyczne działające przez powierzchnię szkła. Brud, przedmiot pozostawiony na panelu, zasłonięcie kilku sensorów albo niekorzystne warunki oświetlenia mogą powodować błędną reakcję bez uszkodzenia panelu.
Instrukcja przypisuje komunikaty F1–F4 między innymi do zbyt dużego natężenia światła, pulsującego oświetlenia, przykrytego sensora oraz znacznych zmian jasności. Oznaczenia A0–A6 pomagają wskazać grupę sensorów, której dotyczy problem. Nie należy na tej podstawie od razu kupować panelu sterowania. Najpierw usuń przedmioty z powierzchni, oczyść i osusz panel, wyłącz oświetlenie mogące pulsować oraz odczekaj po zmianie warunków oświetlenia.
Migająca litera F podczas użytkowania może pojawić się, gdy jednocześnie zostaną dotknięte co najmniej dwa sensory, sensor jest naciskany dłużej niż około 10 sekund albo panel zostanie przykryty. W takiej sytuacji układ może odłączyć pola do czasu usunięcia przyczyny.
Dostęp do podzespołów i wymiana
Wymiana pola grzejnego, panelu, listwy lub elementu obudowy zwykle wymaga wysunięcia płyty z wycięcia w blacie i uzyskania dostępu od spodu. Typowa kolejność prac jest następująca:
- Odłącz wszystkie bieguny zasilania i upewnij się, że płyta nie jest gorąca.
- Zabezpiecz powierzchnię blatu i wyjmij płytę z zabudowy, zwracając uwagę na sprężyny, uszczelkę lub materiał mocujący.
- Zrób zdjęcia połączeń przed odłączeniem przewodów i oznacz złącza, jeżeli ich położenie nie jest jednoznaczne.

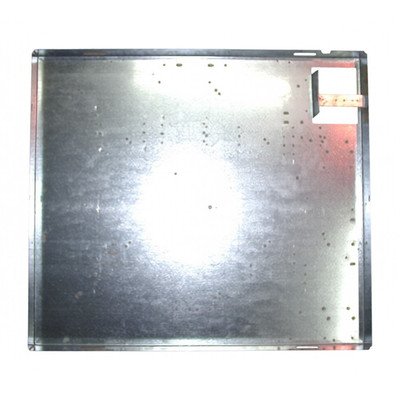

- Zdejmij dolną osłonę zgodnie z konstrukcją danego egzemplarza.
- Zlokalizuj wymieniany element, sprawdź mocowania oraz ślady przegrzania na konektorach i przewodach.
- Przełóż elementy mocujące i izolacyjne do nowej części tylko wtedy, gdy są przewidziane dla tego wariantu.
- Po montażu sprawdź, czy przewody nie dotykają gorących części, nie są przyciśnięte obudową i są prawidłowo zamocowane w odciążce.
- Zamontuj płytę stabilnie w blacie, a następnie wykonaj kontrolę działania każdego pola, zewnętrznych sekcji pól podwójnych i wskaźników ciepła resztkowego.
Dostęp może różnić się zależnie od zastosowanego szkła, obudowy i sposobu mocowania. Nie podważaj szyby metalowym narzędziem w przypadkowym miejscu i nie przenoś urządzenia za panel sterowania. Wymiana szkła wymaga zachowania właściwego ułożenia uszczelnienia oraz elementów podpierających. Naprężenie podczas montażu może doprowadzić do ponownego pęknięcia.
Opisane czynności elektryczne i demontażowe wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Podłączenie płyty do instalacji, pomiary pod napięciem i naprawę układu sterującego powinien wykonać uprawniony instalator lub serwisant.
Jak dobrać część do PG4VQ239
Dobór rozpocznij od pełnych danych z tabliczki znamionowej oraz odczytu oznaczenia z uszkodzonego podzespołu. W przypadku urządzenia Amica przydatne są:
- pełny model urządzenia, w tym oznaczenie PG4VQ239 i ewentualny wariant wykonania;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- numer części nadrukowany na panelu, polu grzejnym, szybie lub listwie;
- zdjęcie tabliczki znamionowej, złączy i elementu przeznaczonego do wymiany.
Samo oznaczenie rodziny modelowej nie zawsze rozstrzyga, czy potrzebne jest pole jednostrefowe, podwójne lub o określonym sposobie mocowania. Przed zakupem porównaj także moc, napięcie, średnicę, liczbę sekcji, rozmieszczenie zacisków i konstrukcję uchwytów. Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności.
W przypadku szyby sprawdź nie tylko nazwę PG4VQ239, lecz także wariant wykonania, układ nadruków, położenie panelu, rozmieszczenie pól i sposób mocowania. Przy panelu sterowania istotne są oznaczenia płytki, jej wersja oraz zgodność z pozostałą instalacją urządzenia. Panelu nie należy wymieniać bez potwierdzenia, że przyczyna nie leży w zasilaniu, zabrudzeniu sensorów, oświetleniu lub przewodach.
Najbezpieczniejszy następny krok to odczytanie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki oraz porównanie ich z oznaczeniem części. Przy wątpliwościach przygotuj również zdjęcie tabliczki i obu stron wymienianego podzespołu.
Konserwacja i zapobieganie uszkodzeniom
Używaj naczyń z płaskim, czystym i suchym dnem. Nie włączaj pola bez naczynia, nie przesuwaj po szybie ciężkich garnków z ostrymi lub zabrudzonymi krawędziami i nie stawiaj przedmiotów na obszarze sensorów, gdy pracuje któreś pole. Rozlane substancje zawierające cukier mogą trwale uszkodzić powierzchnię, dlatego należy usuwać je zgodnie z instrukcją, zachowując ochronę przed poparzeniem.
Płytę czyść po wyłączeniu, upewniając się, że wyświetlacze są wygaszone. Unikaj proszków ściernych, druciaków, pumeksu i narzędzi mogących zarysować szybę. Głębokie pęknięcie oznacza konieczność natychmiastowego wyłączenia urządzenia, ponieważ wilgoć i wykipiny mogą dostać się do części elektrycznych.
FAQ
Czy brak grzania jednego pola oznacza uszkodzenie pola grzejnego?
Nie. Przyczyną może być także konektor, przewód, obwód załączający albo sterowanie. Pomiar odłączonej sekcji pola pomaga odróżnić przerwę w elemencie od problemu w zasilaniu, ale nie zastępuje pełnej diagnozy.
Czy można zastosować dowolne pole 145 mm lub 180 mm?
Nie. Oprócz średnicy liczą się moc, napięcie, liczba sekcji, typ zacisków, sposób mocowania i zgodność z konkretnym wariantem płyty. Pole podwójne nie jest zamienne z jednostrefowym tylko dlatego, że ma podobny wymiar.
Dlaczego płyta nie reaguje na dotyk po czyszczeniu?
Panel może nie reagować, gdy jego powierzchnia jest mokra, zabrudzona, zasłonięta przedmiotem lub gdy aktywna jest blokada. W tej rodzinie płyt znaczenie mogą mieć również gwałtowne zmiany oświetlenia i światło pulsujące. Osusz i oczyść sensory, usuń przedmioty oraz sprawdź sygnalizowany komunikat.
Co oznaczają komunikaty F1–F4?
W instrukcji PG4VQ239 są one związane z warunkami pracy sensorów: silnym lub pulsującym światłem, zasłonięciem sensora oraz zmianami jasności. Kod nie stanowi automatycznie wskazania panelu do wymiany. Najpierw usuń przyczynę środowiskową i sprawdź, której grupy sensorów dotyczy komunikat A0–A6.
Czy pękniętą szybę można używać do czasu zakupu części?
Nie. Po zauważeniu głębokiej rysy lub pęknięcia płytę należy wyłączyć i odłączyć od zasilania. Wilgoć może dostać się do podzespołów elektrycznych, dlatego naprawa nie powinna być odkładana.
Jakie dane przesłać do doboru części?
Przygotuj pełny model PG4VQ239, kod wyrobu, 14-cyfrowy numer fabryczny, oznaczenie z uszkodzonej części oraz zdjęcia tabliczki, złączy i mocowań. Taki zestaw danych jest pewniejszy niż sam skrócony model lub zdjęcie podobnego elementu.
