22916 - PBF4VQ242FTS m.PC6220SF płyta ceramiczna
Części do płyty ceramicznej Amica PC6220SF (PBF4VQ242FTS, kod 22916) dobieraj po pełnym oznaczeniu urządzenia i parametrach pola. Przy braku grzania sprawdź najpierw zasilanie, sterowanie, połączenia oraz właściwy obwód grzejny, ponieważ podobny objaw może mieć kilka przyczyn.
Zakres części do Amica PC6220SF
Kategoria dotyczy płyty ceramicznej Amica PC6220SF, oznaczanej także jako PBF4VQ242FTS, kod produktu 22916. Jest to płyta do zabudowy z dotykowym panelem sterowania, czterema polami HiLight oraz dwoma polami poszerzanymi typu Dual. W tej rodzinie urządzeń mogą występować między innymi pola grzejne, moduły i panele sterowania, listwy przyłączeniowe, elementy mocujące, sprężyny, uszczelki oraz części obudowy.
Nie każda część pasująca do innej płyty ceramicznej Amica będzie odpowiednia do tego modelu. Różnice mogą dotyczyć średnicy i układu obwodów pola, mocy, zacisków, sposobu mocowania, wersji panelu sensorowego oraz połączenia z elektroniką.
Objaw: jedno pole nie grzeje
Jeżeli panel reaguje, pozostałe pola działają, a jedno pole pozostaje zimne, postępuj w kolejności:
- Sprawdź, czy wybrane jest właściwe pole i czy nie działa blokada sterowania albo timer.
- Porównaj zachowanie pola pojedynczego z polem poszerzanym. W polu Dual wewnętrzny i zewnętrzny obwód mogą mieć oddzielne wyprowadzenia, dlatego awaria jednego obwodu nie musi oznaczać uszkodzenia całego zespołu.
- Po odłączeniu urządzenia od instalacji obejrzyj przewody, wsuwki i zaciski pola. Nadtopienie izolacji, przebarwienie konektora, luźne połączenie lub ślady przegrzania kierują podejrzenie także na połączenie, a nie tylko na sam element grzejny.
- Jeżeli połączenia są prawidłowe, sprawdź rezystancję odpowiedniego obwodu pola po odłączeniu jego przewodów.
Pomiar rezystancji wykonuje się na odłączonym i wystudzonym urządzeniu, po odseparowaniu badanego pola od elektroniki. Wartość powinna być zgodna z dokumentacją konkretnego pola i jego mocą; dla elementów grzejnych tego typu jest to zwykle zakres kilkudziesięciu omów, ale nie należy traktować jednej wartości jako uniwersalnej dla wszystkich pól. Brak ciągłości oznacza przerwę w obwodzie i uzasadnia wymianę danego pola. Prawidłowa rezystancja nie potwierdza jeszcze sprawności pod obciążeniem — nie wyklucza uszkodzonego przekaźnika, sterowania, przewodu ani usterki ujawniającej się dopiero po nagrzaniu.
Jeżeli rezystancja pola jest prawidłowa, a napięcie nie dociera do jego zacisków podczas pracy, dalsza diagnostyka obejmuje obwód sterowania, przekaźnik lub moduł. Sprawdzanie napięcia sieciowego i sterowania pod napięciem jest czynnością dla wykwalifikowanego serwisanta z odpowiednimi przyrządami. Nie wolno wykonywać pomiarów przez przypadkowe mostkowanie zabezpieczeń.
Objaw: nie działa tylko część pola Dual
W polu poszerzanym nieprawidłowość może dotyczyć tylko obwodu wewnętrznego albo zewnętrznego. Jeżeli mały obwód działa, lecz po włączeniu rozszerzenia nie pojawia się dodatkowa strefa grzania, sprawdź osobno zaciski obu obwodów oraz element przełączający rozszerzenie. Pomiar wykonany między przypadkowymi zaciskami może dać mylący wynik, dlatego przed badaniem trzeba rozpoznać układ wyprowadzeń na konkretnym elemencie lub schemacie.
Nie wymieniaj całego pola wyłącznie na podstawie jego wyglądu. W niektórych konstrukcjach kilka zacisków należy do jednego zespołu, ale odpowiada za różne obwody grzejne. Wymiana niewłaściwego wariantu może spowodować brak poszerzenia, nieprawidłową moc albo przegrzewanie połączeń.
Objaw: płyta nie reaguje lub nie działa kilka pól
Brak reakcji całej płyty częściej wymaga rozpoczęcia od zasilania i elektroniki niż od wymiany pola grzejnego. Sprawdź:
- obecność zasilania zgodnie ze schematem podłączenia urządzenia;
- zabezpieczenia instalacji i wyłącznik nadprądowy;
- listwę przyłączeniową, przewody oraz ślady nadpalenia;
- czy panel wyświetla komunikat, reaguje dźwiękiem lub całkowicie pozostaje nieaktywny;
- czy problem dotyczy wszystkich pól, czy tylko jednej strony lub grupy obwodów.
Jeżeli nie działa kilka pól jednocześnie, a elementy grzejne mają prawidłową rezystancję, bardziej prawdopodobny staje się problem z zasilaniem wspólnej gałęzi, modułem sterującym, przekaźnikiem lub komunikacją między panelem a modułem. Kod błędu może zawęzić obszar diagnostyki, lecz sam w sobie nie wskazuje automatycznie części do zakupu. Jego znaczenie trzeba odczytać w instrukcji właściwej dla PBF4VQ242FTS lub konkretnej wersji elektroniki.
Jak uzyskać dostęp do podzespołów
Wymiana pola, listwy, modułu lub elementów znajdujących się pod szkłem wymaga zwykle wysunięcia płyty z blatu i zdjęcia dolnej osłony albo uniesienia zespołu zgodnie z konstrukcją danego egzemplarza. Przed rozpoczęciem:
- odłącz wszystkie obwody zasilające w rozdzielnicy, nie tylko sterowanie urządzeniem;
- upewnij się miernikiem, że na zaciskach nie występuje napięcie;
- zabezpiecz szklaną płytę przed uderzeniem i nie opieraj jej na przewodach;
- wykonaj zdjęcia ułożenia przewodów przed odłączeniem;
- oznacz wtyczki i konektory, jeśli ich położenie nie jest jednoznaczne;
- nie ciągnij za przewód — odłączaj konektor za jego obudowę.
Konstrukcja mocowań i kolejność dostępu mogą różnić się między wersjami płyt Amica. Nie należy zakładać, że liczba śrub, sposób zdjęcia panelu lub prowadzenie przewodów są identyczne w każdym urządzeniu z rodziny PBF.
Wymiana pola grzejnego
Po uzyskaniu dostępu odłącz przewody od uszkodzonego pola, zachowując ich kolejność, i zwolnij jego mocowania. Przed montażem porównaj nowy element z wyjętym: średnicę strefy, liczbę obwodów, układ zacisków, sposób mocowania i oznaczenia mocy. Nie przenoś przewodów tylko na podstawie ich koloru — decydujące są oznaczenia zacisków i schemat konkretnego urządzenia.
Po zamontowaniu sprawdź, czy przewody nie dotykają gorących części, nie są naprężone i nie zostały przyciśnięte obudową. Przed ostatecznym osadzeniem płyty skontroluj wszystkie konektory. Test po naprawie powinien obejmować każde pole, oba obwody każdego pola Dual, regulację mocy, wskaźnik ciepła resztkowego oraz reakcję panelu. Pierwsze uruchomienie wykonuj bez pozostawiania urządzenia bez nadzoru.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodach sieciowych, pomiary pod napięciem i naprawy modułów elektronicznych są przeznaczone dla wykwalifikowanego serwisanta.
Dobór części po oznaczeniu urządzenia
Dla Amica nie wystarczy skrócona nazwa handlowa. Przed zamówieniem przygotuj z tabliczki znamionowej:
- model: PBF4VQ242FTS;
- nazwę handlową: PC6220SF;
- kod wyrobu: 22916;
- pełny 14-cyfrowy numer fabryczny.

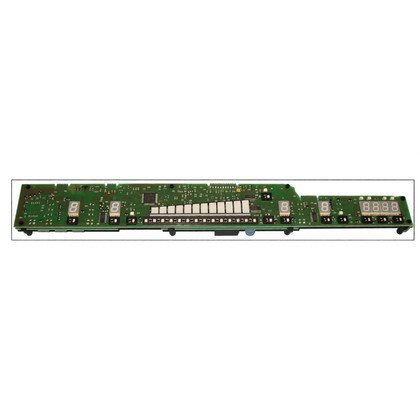

Numer fabryczny może identyfikować wariant wykonania, dlatego jest szczególnie ważny przy modułach, panelach sensorowych i częściach różniących się rewizją. Przy polu grzejnym porównaj dodatkowo jego średnicę, moc, liczbę obwodów i układ zacisków. Identyczne złącze lub podobne zdjęcie nie gwarantują zgodności.
Jeżeli szukasz elementu do innej płyty o zbliżonej nazwie, porównaj ją z kategoriami Płyty o szerokości 60–90 cm oraz właściwą stroną danego modelu, na przykład części do Amica PBP4VQ242 / PC6400Z. Nie traktuj podobnego symbolu jako potwierdzenia zamienności.
Najbezpieczniejszy następny krok to odczytanie pełnej tabliczki znamionowej, zapisanie oznaczenia uszkodzonego elementu i porównanie potwierdzonych parametrów. Przy wątpliwościach przygotuj zdjęcie tabliczki, złącza oraz etykiety części.
FAQ
Czy brak grzania jednego pola oznacza uszkodzone pole grzejne?
Nie. Przyczyną może być przerwany obwód pola, nadpalony konektor, luźny przewód, uszkodzony element przełączający lub moduł sterujący. Pomiar rezystancji odłączonego pola pomaga ocenić jego ciągłość, ale nie sprawdza całego toru zasilania i sterowania.
Jak zmierzyć pole grzejne w Amica PC6220SF?
Po odłączeniu urządzenia od zasilania i wystudzeniu odłącz przewody badanego pola, ustaw multimetr na pomiar rezystancji i zmierz właściwy obwód między jego zaciskami. W polu Dual obwody należy rozpatrywać osobno. Wynik porównaj z dokumentacją elementu; ogólne „kilkadziesiąt omów” jest jedynie wskazówką, nie wartością katalogową dla każdego wariantu.
Czy można wymienić tylko zewnętrzny obwód pola Dual?
Zależy to od konstrukcji zastosowanego pola. W wielu płytach obwody są częścią jednego zespołu grzejnego, ale mają osobne zaciski. Przed zakupem sprawdź, czy producent przewiduje osobny element, oraz porównaj oznaczenia i układ wyprowadzeń.
Dlaczego po wymianie pola nadal nie ma grzania?
Jeśli nowe pole ma prawidłową rezystancję, sprawdź połączenia, listwę przyłączeniową i tor sterowania. Uszkodzony przekaźnik, moduł lub przewód może powodować ten sam objaw co spalony element grzejny. Nie wymieniaj kolejnych części bez rozdzielenia tych przyczyn pomiarem i oględzinami.
Jakie dane Amica podać przy doborze części?
Podaj model PBF4VQ242FTS, nazwę PC6220SF, kod wyrobu 22916 oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy polu grzejnym pomocne są również zdjęcie etykiety, średnica strefy, liczba obwodów i sposób podłączenia.
Czy część do innej płyty Amica może pasować do PC6220SF?
Może być podobna, ale bez potwierdzenia katalogowego nie należy uznawać jej za zgodną. Różnice w mocy, średnicy, mocowaniu, zaciskach lub wersji elektroniki mogą uniemożliwić prawidłową i bezpieczną pracę.
