22923 - PBF5VQ205FTO ster.OKC9789S mod.PSO7790
Części do płyty ceramicznej Amica PBF5VQ205FTO z modułem OKC9789S i oznaczeniem PSO7790 dobiera się po pełnych danych urządzenia oraz numerze uszkodzonego elementu. Przy braku grzania, błędnej regulacji lub samoczynnym włączaniu najpierw trzeba rozróżnić awarię pola, przewodów i sterownika.
Zakres tej kategorii

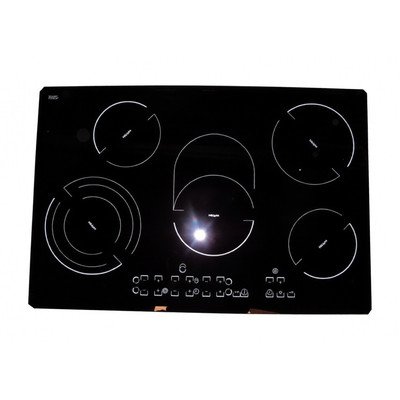

Ta strona dotyczy części do ceramicznej płyty grzejnej Amica 22923 - PBF5VQ205FTO, związanej z modułem sterującym OKC9789S i oznaczeniem PSO7790. W takiej płycie za pracę odpowiadają nie tylko pola grzejne, lecz także panel sensorowy, moduł wykonawczy z przekaźnikami, wiązki przewodów, złącza oraz układ sygnalizacji ciepła resztkowego.
Pojedynczy objaw nie wskazuje jeszcze konkretnej części. Pole, które nie grzeje, może mieć przerwę w obwodzie, ale podobny efekt powstanie przy wypalonym złączu, przerwanym przewodzie albo braku sterowania z modułu. Z kolei pole, które pozostaje włączone po wybraniu wyłączenia, wymaga innego kierunku diagnostyki niż pole całkowicie zimne.
Co sprawdzić przed zakupem części
Zanim zostanie zamówiony moduł OKC9789S lub kompletne pole grzejne, warto ustalić, czy problem dotyczy całej płyty, jednego pola czy tylko określonej funkcji.
- Nie reaguje cała płyta: sprawdź zabezpieczenie obwodu, obecność zasilania oraz blokadę panelu. Po zaniku napięcia ustawienia mogą zostać skasowane, a blokada może wymagać ponownego odblokowania.
- Panel reaguje, ale jedno pole pozostaje zimne: porównaj zachowanie z innymi polami, a następnie sprawdź obwód konkretnego pola, jego konektory i sterowanie.
- Pole grzeje tylko częściowo: w polu podwójnym lub potrójnym jedna z sekcji może mieć przerwę. Nie wolno mierzyć całego zespołu między przypadkowymi zaciskami; każdą sekcję analizuje się zgodnie z oznaczeniami i schematem urządzenia.
- Pole nie wyłącza się: wyłącz płytę zabezpieczeniem obwodu i nie używaj jej do czasu diagnozy. Podejrzenie może dotyczyć sklejonych styków przekaźnika albo modułu sterującego, ale wymiana przekaźnika bez sprawdzenia przyczyny nie jest pewnym rozwiązaniem.
- Pole wyłącza się zbyt szybko: przyczyną może być zabezpieczenie termiczne, uszkodzenie czujnika, przegrzane złącze, moduł albo nieprawidłowa obsługa sensorów. Sam fakt cyklicznego załączania i wyłączania pola nie musi oznaczać awarii, ponieważ regulacja mocy odbywa się przez okresowe sterowanie grzaniem.
Diagnostyka pola grzejnego
Do podstawowego sprawdzenia elementu grzejnego potrzebny jest dostęp do jego zacisków. Płytę należy wcześniej odłączyć od instalacji przez wyłączenie właściwego zabezpieczenia, a brak napięcia potwierdzić odpowiednim przyrządem. Samo ustawienie panelu w pozycji „off” nie wystarcza.
Po odłączeniu przewodów od badanego pola można wykonać pomiar ciągłości lub rezystancji jego obwodu. Celem jest wykrycie przerwy w spirali albo w jednej z sekcji pola. W sprawnym obwodzie rezystancja będzie miała skończoną wartość, zwykle z zakresu dziesiątek omów, jednak dokładna wartość zależy od mocy, liczby sekcji i konstrukcji elementu. Nie należy traktować jednej uniwersalnej liczby jako specyfikacji dla wszystkich pól Amica.
Interpretacja wyniku:
- brak przejścia lub wskazanie przerwy – podejrzenie uszkodzenia danej sekcji pola; przed zakupem trzeba wykluczyć pomiar na niewłaściwych zaciskach;
- rezystancja obecna, lecz pole nie grzeje – element nie jest wykluczony jako sprawny; trzeba sprawdzić konektory, przewody, przekaźnik i wyjście modułu;
- wyraźnie nadpalone konektory lub stopiona kostka – sama wymiana pola może nie wystarczyć, ponieważ zwiększona rezystancja połączenia mogła uszkodzić również wiązkę albo styki modułu;
- wynik niestabilny po poruszaniu przewodem – możliwa przerwa mechaniczna w przewodzie lub luźne połączenie.
Pomiar rezystancji nie potwierdza pełnej sprawności pola. Nie wykrywa wszystkich usterek ujawniających się dopiero po nagrzaniu, problemów z izolacją ani braku sterowania z modułu. Do dalszej diagnostyki należy użyć schematu właściwego dla konkretnej wersji płyty.
Jak odróżnić pole od modułu OKC9789S
Jeżeli badane pole ma ciągłość, a jego złącza i przewody nie są uszkodzone, podejrzenie przesuwa się w stronę układu sterowania. Pomocne są różnice w objawach:
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Jedno pole jest całkowicie zimne, pozostałe działają | Pole, konektor, przewód, przekaźnik lub wyjście modułu | Ciągłość sekcji pola, stan złączy i wiązki | Prawidłowa rezystancja kieruje uwagę na tor sterowania, ale nie potwierdza jeszcze uszkodzenia modułu |
| Jedno pole pozostaje włączone po wyłączeniu | Sklejone styki przekaźnika, uszkodzenie elementu wykonawczego lub sterowania | Odłączenie urządzenia, oględziny modułu i diagnoza serwisowa | Nie używać płyty; nie mostkować zabezpieczeń ani nie pozostawiać jej pod napięciem |
| Działa tylko jedna sekcja pola podwójnego lub potrójnego | Przerwa w jednej spirali, osobny styk lub tor sterowania | Pomiar każdej sekcji według oznaczeń | Pomiar całego zespołu między losowymi zaciskami może wprowadzić w błąd |
| Panel nie reaguje albo wydaje sygnał | Blokada, zabrudzone sensory, zalanie, awaria panelu lub modułu | Oczyścić i osuszyć panel, sprawdzić instrukcję obsługi i zachowanie po odłączeniu zasilania | Jeżeli problem wraca, potrzebna jest diagnostyka elektroniki |
| Płyta działa po ostygnięciu, a następnie wyłącza pole | Przegrzanie, czujnik, złącze, wentylacja zabudowy lub elektronika | Oględziny śladów przegrzania i kontrola zgodna z dokumentacją modelu | Nie zakładać automatycznie uszkodzenia pola grzejnego |
W module mogą występować przekaźniki obsługujące poszczególne obwody. Ich uszkodzenie jest możliwe, lecz nie powinno być rozpoznawane wyłącznie po objawie. W przypadku wymiany elementu na płytce trzeba potwierdzić typ, napięcie cewki, obciążalność styków, układ wyprowadzeń i sposób montażu. Przekaźnik o podobnym wyglądzie lub takim samym rozstawie wyprowadzeń nie musi być bezpiecznym zamiennikiem.
Dostęp do płyty i modułu
W rodzinie Amica PBF5VQ20*FT płyta jest przeznaczona do zabudowy w blacie. Dostęp do podzespołów uzyskuje się zwykle od spodu po odłączeniu urządzenia, zwolnieniu mocowań i ostrożnym uniesieniu płyty. Instrukcja tej rodziny pokazuje mocowanie za pomocą sprężyn oraz wariant z wkrętami, dlatego nie należy zakładać jednej identycznej kolejności dla każdego egzemplarza.
Przed demontażem:
- Wyłącz właściwe zabezpieczenie w rozdzielnicy i potwierdź brak napięcia.
- Usuń przedmioty z blatu i zabezpiecz krawędzie płyty przed uderzeniem.
- Zrób zdjęcia położenia przewodów, złączy i oznaczeń na module.
- Odłącz przewody za wtyczki lub konektory, nie ciągnąc za same żyły.
- Oznacz połączenia, jeżeli ich położenie nie wynika jednoznacznie z konstrukcji.
- Unieś płytę dopiero po zwolnieniu wszystkich mocowań; nie podważaj szkła metalowym narzędziem.
Moduł sterujący znajduje się pod obudową płyty, zwykle w pobliżu wiązek prowadzących do pól i panelu sensorowego. Rzeczywiste położenie, rodzaj osłony i liczba mocowań zależą od wykonania. Nie wolno wykonywać pomiarów napięcia na otwartej płycie bez kwalifikacji, odpowiednich sond i procedury dla tego modelu.
Wymiana pola lub modułu
Wymiana pola grzejnego polega na odłączeniu jego przewodów, zwolnieniu mocowania elementu, przełożeniu go w tej samej pozycji oraz ponownym podłączeniu przewodów zgodnie ze schematem. Trzeba zachować stronę montażu, układ sekcji i sposób prowadzenia przewodów. Nie należy zaciskać przewodów między obudową a elementem grzejnym ani pozostawiać luźnych konektorów.
Przy wymianie modułu OKC9789S:
- porównaj oznaczenie płytki, numer części i wersję wykonania;
- sprawdź, czy przyczyną awarii nie jest nadpalone pole lub złącze;
- przenoś połączenia pojedynczo i porównuj je ze zdjęciem oraz schematem;
- nie zakładaj, że każdy moduł można zamontować bez konfiguracji lub że każda wersja wymaga programowania;
- po montażu sprawdź, czy przewody nie dotykają elementów grzejnych i czy obudowa jest prawidłowo zamknięta;
- uruchom urządzenie dopiero po ponownej kontroli połączeń i mocowań.
Naprawa przekaźnika lub innych elementów elektroniki wymaga umiejętności lutowania, oceny ścieżek i kontroli obwodów pod obciążeniem. Jeżeli płytka ma ślady zwęglenia, uszkodzone pola lutownicze albo powtarzające się przegrzewanie, sama wymiana przekaźnika może nie usunąć przyczyny.
Opisane czynności przy otwartej płycie, obwodach sieciowych i naprawie modułu wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno obchodzić zabezpieczeń, mostkować przekaźników ani sprawdzać urządzenia z odsłoniętymi częściami pod napięciem.
Jak dobrać część do PBF5VQ205FTO
Skrócony model lub podobne zdjęcie nie wystarczą do potwierdzenia zgodności. W płytach Amica znaczenie może mieć pełny model, kod wyrobu, numer fabryczny oraz oznaczenie zastosowanego modułu. Przy zamawianiu przygotuj:
- pełne oznaczenie z tabliczki znamionowej;
- kod wyrobu urządzenia;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie modułu, na przykład OKC9789S i PSO7790;
- numer części odczytany z uszkodzonego pola, wiązki lub płytki;
- zdjęcie tabliczki i zdjęcia złączy, jeżeli potrzebny jest dobór modułu.
Porównaj również moc, napięcie, wymiary elementu, liczbę sekcji, rozmieszczenie zacisków, sposób mocowania i stronę montażu. Identyczne złącze nie gwarantuje zgodności elektrycznej, a część o podobnym wyglądzie może mieć inną moc lub inną charakterystykę pracy.
Jeżeli nie masz pewności, czy potrzebujesz pola, przewodu czy sterownika, najpierw ustal wynik pomiaru i sfotografuj oznaczenia. Następnym krokiem powinno być porównanie pełnych danych z katalogiem części dla tego wariantu, a nie zakup kilku elementów na próbę.
FAQ
Czy brak grzania jednego pola oznacza uszkodzenie modułu?
Nie. Najpierw trzeba sprawdzić ciągłość właściwej sekcji pola, konektory i przewody. Jeżeli pole ma prawidłową rezystancję, a połączenia są pewne, dopiero wtedy analizuje się przekaźnik i wyjście modułu.
Jaką rezystancję powinno mieć pole ceramiczne?
Sprawny obwód ma skończoną rezystancję, często rzędu dziesiątek omów, lecz dokładna wartość zależy od mocy i konstrukcji pola. W przypadku elementu podwójnego lub potrójnego każdą sekcję trzeba sprawdzić osobno według schematu. Jedna uniwersalna wartość nie jest właściwa dla całej kategorii.
Czy moduł OKC9789S można zastąpić płytką o podobnym wyglądzie?
Nie należy tego zakładać. Trzeba porównać pełne oznaczenie modułu, wersję urządzenia, złącza, układ wyprowadzeń oraz ewentualne wymagania konfiguracyjne. Sam numer modelu płyty bez kodu wyrobu i numeru fabrycznego może nie identyfikować wszystkich wariantów.
Co zrobić, gdy pole nie wyłącza się po dotknięciu sensora?
Natychmiast odłącz płytę od zabezpieczenia obwodu i nie używaj jej do czasu diagnozy. Taki objaw może wskazywać na sklejone styki przekaźnika albo usterkę układu sterowania. Nie wolno pozostawiać urządzenia pod napięciem ani samodzielnie mostkować elementów.
Czy płytę można samodzielnie wyjąć z blatu?
Można wykonać czynności mechaniczne tylko po całkowitym odłączeniu zasilania i przy zachowaniu ostrożności wobec szklanej powierzchni. Rodzaj mocowania zależy od wykonania; w rodzinie PBF5VQ20*FT stosowane są sprężyny, a w niektórych wariantach także wkręty. Podłączenie elektryczne i pomiary obwodów powinien wykonać wykwalifikowany elektryk lub serwisant.
