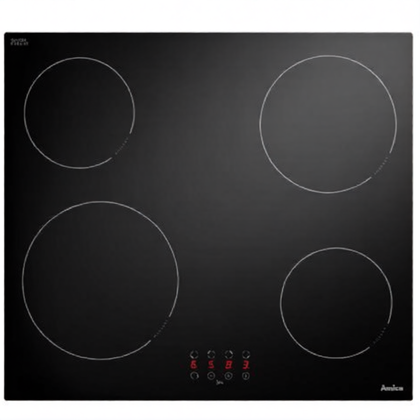

23134 - PBP4VQ247CF płyta ceramiczna
Części do płyty ceramicznej Amica PBP4VQ247CF dobiera się na podstawie pełnych oznaczeń urządzenia, nie tylko wyglądu elementu. Przy braku grzania, problemach z panelem lub uszkodzeniu szyby najpierw rozróżnij usterkę pola, sterowania, przewodów albo zasilania, a dopiero potem wybierz właściwy podzespół.
Jak rozpoznać wersję płyty Amica PBP4VQ247CF
Kategoria dotyczy płyty ceramicznej Amica oznaczanej jako PBP4VQ247CF, ale w dokumentacji i katalogach mogą występować także oznaczenia rodziny PB*4VQ247CF lub warianty z dodatkowym oznaczeniem wykonania. Sama nazwa handlowa nie zawsze identyfikuje wszystkie różnice konstrukcyjne.
Przed zamówieniem części odczytaj z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie części znajdujące się na wymienianym elemencie, jeśli jest dostępne;
- dane dotyczące napięcia i mocy, gdy dobierasz pole grzejne, listwę przyłączeniową lub element zasilający.
Instrukcja dla rodziny PB*4VQ247CF2 podaje układ pól: dwa pola o średnicy 145 mm, jedno pole 180 mm oraz jedno pole 210 mm. W danych technicznych tej wersji wskazano moce odpowiednio 1200 W, 1800 W i 2300 W. Traktuj te dane jako właściwe dla opisanej wersji instrukcji, a przed zakupem porównaj je z tabliczką znamionową oraz oznaczeniem starego elementu. Podobne średnice nie gwarantują zgodności, ponieważ znaczenie mają również zaciski, sposób mocowania, układ obwodów i współpraca z regulatorem lub modułem sterującym.
Objaw nie wskazuje jeszcze konkretnej części
Płyta nie reaguje na włączenie
Najpierw wyklucz przyczyny niezwiązane z wymianą podzespołu:
- Sprawdź, czy zadziałało zabezpieczenie obwodu zasilającego.
- Jeżeli urządzenie było odłączone, włącz je ponownie dopiero po sprawdzeniu instalacji.
- Oczyść i osusz obszar sensorów. Zakryty, mokry lub zabrudzony panel może nie przyjąć polecenia.
- Zwróć uwagę, czy nie jest aktywna blokada rodzicielska.
- Sprawdź, czy po dotknięciu pojawia się sygnał akustyczny, wskazanie na wyświetlaczu lub całkowity brak reakcji.
Jeżeli nie działa cała płyta, podejrzane są przede wszystkim zasilanie, listwa przyłączeniowa, przewody, zabezpieczenie na module zasilającym albo moduł sterowania. Wymiana pojedynczego pola grzejnego nie rozwiąże problemu, gdy nie działa również panel i wszystkie pola.
Nie działa tylko jedno pole
Gdy pozostałe pola działają prawidłowo, sprawdź kolejno:
- czy wybrane pole jest obsługiwane przez właściwy sensor;
- czy wskaźnik reaguje na ustawienie mocy;
- czy przewody i złącza przy polu nie są nadpalone, luźne lub stopione;
- czy element grzejny ma ciągłość obwodu;
- czy moduł sterujący podaje zasilanie do właściwego obwodu.
Brak grzania przy prawidłowej reakcji panelu częściej kieruje diagnostykę w stronę pola grzejnego, jego przewodów, przekaźnika lub regulatora. Brak reakcji tylko jednego obszaru panelu może natomiast wskazywać na sterowanie lub połączenie panelu, a nie na samą grzałkę.
Pole grzeje zbyt słabo, zbyt mocno albo nierówno
Nieprawidłowa regulacja nie musi oznaczać uszkodzenia samego pola. Podobny objaw mogą powodować:
- niesprawny regulator energii lub przekaźnik;
- nadpalone styki albo luźne połączenie;
- uszkodzenie jednego z obwodów pola wieloobwodowego;
- błąd modułu sterowania;
- przerwa w jednym z torów zasilających.
Jeśli pole nagrzewa się tylko częściowo, porównaj jego działanie z innym polem o podobnej mocy i sprawdź, czy problem dotyczy całego obwodu, czy tylko jednej strefy grzejnej. Nie dobieraj regulatora wyłącznie po liczbie zacisków lub wyglądzie obudowy.
Płyta wyłącza się podczas pracy
Przy czasowym wyłączeniu sprawdź, czy powierzchnia sensorów jest czysta i czy nie pozostawiono na niej przedmiotu. Instrukcja tego modelu wskazuje także na ograniczenie czasu pracy jako jedną z możliwych przyczyn wyłączenia pojedynczego pola.
Jeżeli wyłączeniu towarzyszy zapach spalenizny, trzaski, ślady przegrzania albo powtarzający się błąd, nie traktuj ponownego uruchomienia jako naprawy. Potrzebna jest kontrola połączeń, elementu grzejnego i elektroniki.
Jak sprawdzić pole grzejne
Pomiar rezystancji ma sens tylko po odłączeniu płyty od zasilania i odłączeniu przewodów badanego pola od układu. Pomiar przez podłączony moduł może obejmować inne elementy i dać wynik, którego nie można prawidłowo zinterpretować.
Procedura podstawowa
- Odłącz zasilanie wyłącznikiem właściwego obwodu. Przy płycie podłączonej na stałe nie wystarczy wyłącznie wyjęcie wtyczki, jeśli urządzenie jej nie ma.
- Zabezpiecz urządzenie przed przypadkowym załączeniem.
- Zdemontuj osłonę w zakresie umożliwiającym dostęp do zacisków pola.
- Oznacz przewody przed odłączeniem i wykonaj zdjęcie połączeń.
- Ustaw multimetr na pomiar rezystancji i zmierz każdy właściwy obwód pola zgodnie ze schematem danego wykonania.
- Porównaj wynik z dokumentacją urządzenia lub z elementem o tym samym typie i mocy.
Sprawne obwody grzejne zwykle wykazują ciągłość i rezystancję rzędu kilkudziesięciu omów, ale dokładna wartość zależy od mocy, napięcia i konstrukcji pola. Wynik bardzo wysoki lub brak przejścia wskazuje na przerwę w obwodzie i uzasadnia dalszą kontrolę pola oraz przewodów. Wynik bliski zwarciu wymaga przerwania diagnostyki i sprawdzenia elementu oraz izolacji.
Sam pomiar rezystancji nie potwierdza pełnej sprawności. Nie wykrywa w każdej sytuacji usterki ujawniającej się dopiero po nagrzaniu, uszkodzenia izolacji, wadliwego regulatora ani problemu z przekaźnikiem. Jeżeli rezystancja pola jest prawidłowa, ale pole nadal nie grzeje, sprawdź tor sterowania i połączenia zgodnie ze schematem modelu.
Pomiar obwodów pod napięciem, kontrolę napięcia zasilającego i diagnostykę modułu powinien wykonywać wykwalifikowany elektryk lub serwisant. W płycie występują obwody o napięciu niebezpiecznym dla życia, a błędne podłączenie może spowodować pożar lub porażenie.
Dostęp do części i wymiana
W płytach ceramicznych tego typu dostęp do elementów uzyskuje się zwykle od spodu po wyjęciu urządzenia z zabudowy. Dokładny układ mocowań zależy od wariantu obudowy i sposobu instalacji. Przed rozpoczęciem prac:
- wyłącz właściwy wyłącznik nadprądowy lub bezpiecznik;
- upewnij się, że na zaciskach nie ma napięcia;
- zabezpiecz szybę przed uderzeniem i naciskiem;
- odłącz przewody dopiero po ich oznaczeniu;
- nie ciągnij za przewody ani za taśmy łączące panel z modułem;
- sprawdź, czy uszczelki, sprężyny i wsporniki nie zostały przesunięte.
Przy wymianie pola grzejnego trzeba zachować jego położenie, sposób podparcia i odległość od szyby. Sprężyny lub wsporniki nie są elementami wyłącznie montażowymi — wpływają na prawidłowy docisk pola do powierzchni ceramicznej. Po wymianie skontroluj wszystkie zaciski, izolację przewodów i ułożenie wiązki, aby nie dotykała gorących elementów.
Wymiana modułu sterującego wymaga szczególnej ostrożności. Moduły o identycznych złączach mogą różnić się oprogramowaniem, konfiguracją, układem pól lub wersją płyty. Nie montuj modułu tylko dlatego, że pasuje mechanicznie. Sprawdź numer części, wersję płytki oraz zgodność z pełnymi danymi urządzenia.
Po montażu wykonaj próbę każdego pola osobno, sprawdź zmianę mocy, działanie sensorów, wskaźnik ciepła resztkowego i brak nietypowego zapachu lub odgłosów. Jeżeli zadziała zabezpieczenie obwodu, pojawi się dym, trzaski albo nierównomierne grzanie, natychmiast odłącz płytę i przerwij test.
Jak dobrać część do tego modelu
W tej kategorii mogą występować różne grupy części, między innymi:
- płytki lub moduły sterowania;
- pola grzejne o określonej średnicy, mocy i liczbie obwodów;
- szyba ceramiczna lub kompletna płyta górna;
- przewody, listwy i elementy przyłączeniowe;
- sprężyny, wsporniki i uchwyty mocujące;
- uszczelki oraz taśmy uszczelniające;
- dolne osłony i elementy obudowy.
Przy doborze porównaj nie tylko nazwę części, lecz także:
- pełny model i kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny urządzenia Amica;
- numer katalogowy starej części;
- średnicę, moc i napięcie pola;
- liczbę oraz rozmieszczenie zacisków;
- sposób mocowania i stronę montażu;
- kształt szyby, otwory, wsporniki i położenie panelu;
- ewentualną konieczność konfiguracji lub zgodności wersji modułu.
Zdjęcie części pomaga rozpoznać wykonanie, ale nie zastępuje danych z tabliczki znamionowej. Przed zakupem prześlij pełne oznaczenia urządzenia oraz zdjęcie uszkodzonego elementu. To pozwala odróżnić wariant PBP4VQ247CF od podobnych modeli, w których zastosowano inne pola, moduły albo mocowania.
Kiedy nie używać płyty
Jeżeli szyba jest pęknięta, wyszczerbiona w miejscu mogącym dopuścić wilgoć do części elektrycznych albo występuje ślad przebicia, natychmiast odłącz płytę od sieci. Nie zaklejaj pęknięcia i nie kontynuuj gotowania do czasu wymiany właściwego elementu oraz kontroli urządzenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Naprawy obwodów elektrycznych, pomiary pod napięciem i prace przy płycie podłączonej na stałe powinien wykonywać wykwalifikowany instalator lub serwisant.
FAQ
Czy jedno niedziałające pole oznacza konieczność wymiany całej płyty?
Nie. Jeżeli pozostałe pola i panel działają prawidłowo, przyczyną może być pojedyncze pole grzejne, przewód, złącze, regulator, przekaźnik albo fragment modułu. Najpierw trzeba rozróżnić, czy panel wydaje polecenie i czy element grzejny ma ciągłość obwodu.
Czy można dobrać pole grzejne tylko po średnicy?
Nie. Średnica jest tylko jednym z parametrów. Trzeba również porównać moc, napięcie, liczbę obwodów, zaciski, sposób mocowania i zgodność z konkretnym wariantem Amica PBP4VQ247CF.
Czy pomiar multimetrem potwierdza sprawność pola ceramicznego?
Pomiar rezystancji może wykazać przerwę lub zwarcie w obwodzie, ale nie potwierdza całej funkcjonalności pola. Nie ocenia między innymi działania regulatora, przekaźnika, izolacji w warunkach pracy ani usterek ujawniających się po nagrzaniu.
Co sprawdzić, gdy płyta nie reaguje na sensory?
Najpierw oczyść i osusz panel, sprawdź blokadę rodzicielską oraz zasilanie. Jeżeli wszystkie pola i wyświetlacze pozostają nieaktywne, nie kupuj od razu pola grzejnego — przyczyna może znajdować się w zasilaniu, listwie, przewodach albo module sterowania.
Czy moduł sterujący o takim samym wyglądzie będzie pasował?
Nie musi. Moduły mogą różnić się wersją elektroniki, oprogramowaniem, układem pól lub przeznaczeniem do innego modelu. Potwierdź pełne oznaczenie urządzenia, numer modułu i wariant wykonania przed zamówieniem.
Jakie dane Amica podać przy doborze części?
Podaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. W przypadku modułu, szyby lub pola grzejnego dołącz także zdjęcie oznaczeń starej części oraz jej złączy.
