23383 - PBZ4VQ251EFT płyta ceramiczna
Części do płyty ceramicznej Amica PBZ4VQ251EFT pomagają usunąć problemy z niedziałającym polem, panelem sensorowym, zasilaniem lub mocowaniem urządzenia. Przed zakupem sprawdź pełne oznaczenie płyty, rodzaj pola, wymiary i numer części. Sam wygląd elementu albo skrócony model nie potwierdza zgodności.
Jak rozpoznać właściwą część do Amica PBZ4VQ251EFT
Model PBZ4VQ251EFT należy do rodziny czteropolowych płyt ceramicznych Amica ze sterowaniem sensorowym. W urządzeniach o podobnym oznaczeniu występują pola jednostrefowe i poszerzane, panel sterowania z wiązką przewodów, elementy mocujące, uszczelnienia oraz podzespoły obudowy. W tej rodzinie można spotkać między innymi pola o różnych wymiarach, dlatego przed zamówieniem trzeba porównać nie tylko nazwę urządzenia, ale również wykonanie konkretnej części.
Odczytaj z tabliczki znamionowej:
- model urządzenia: PBZ4VQ251EFT;
- kod wyrobu, jeżeli znajduje się na tabliczce;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie uszkodzonej części i jej położenie w płycie;
- w przypadku wymiany pola: średnicę, kształt, liczbę obwodów i moc zapisane na elemencie lub w dokumentacji.
Pełny numer fabryczny jest istotny, ponieważ podobne modele mogą różnić się układem pól, panelem, wiązką albo sposobem mocowania. Nie zamawiaj części wyłącznie na podstawie zdjęcia, średnicy zewnętrznej lub nazwy handlowej.
Objaw nie wskazuje od razu jednej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Jedno pole nie grzeje, pozostałe działają | przerwa w elemencie grzejnym, luźne złącze, uszkodzony przekaźnik lub moduł sterowania | wybór pola na panelu, przewody i złącza po odłączeniu zasilania, rezystancję obwodu grzejnego | Brak ciągłości obwodu wskazuje na pole lub jego połączenie. Prawidłowa rezystancja nie wyklucza uszkodzenia sterowania. |
| Pole grzeje słabo albo przerywa | uszkodzony jeden obwód pola poszerzanego, przegrzane złącze, przerwa w lutowaniu, działanie ogranicznika temperatury | sprawdzenie każdego obwodu osobno, stan zacisków, zachowanie po włączeniu pola podstawowego i poszerzenia | Jeżeli działa tylko część pola, nie zamawiaj od razu całego panelu. Najpierw ustal, który obwód nie pracuje. |
| Pole nie wyłącza się po ustawieniu „0” | sklejone styki przekaźnika, uszkodzenie układu wykonawczego lub modułu sterującego | natychmiastowe odłączenie zasilania, oględziny modułu przez osobę uprawnioną | Nie używaj płyty do czasu diagnozy. Samoczynne grzanie jest usterką bezpieczeństwa, a nie normalnym działaniem termostatu. |
| Panel nie reaguje albo wydaje sygnał | aktywna blokada, zabrudzone lub zakryte sensory, błąd obsługi, problem z zasilaniem panelu | oczyść i osusz panel, sprawdź symbol blokady, odłącz zasilanie zgodnie z instrukcją urządzenia | Jeżeli po oczyszczeniu i odblokowaniu panel nadal nie reaguje, podejrzany jest panel, wiązka albo moduł. |
| Płyta wyłącza się po uruchomieniu | brak nastawy w czasie przewidzianym przez sterowanie, zakryty sensor, ograniczenie czasu pracy, przegrzanie lub usterka elektroniki | sprawdź, czy po wybraniu pola ustawiono moc, czy sensory są odkryte i czy objaw dotyczy jednego pola czy całej płyty | Jednorazowe wyłączenie po braku nastawy nie oznacza awarii. Powtarzanie objawu podczas gotowania wymaga dalszej diagnostyki. |
| Szyba jest pęknięta | uszkodzenie mechaniczne, punktowe uderzenie, naprężenie podczas montażu | oględziny całej powierzchni i krawędzi | Odłącz zasilanie przy zabezpieczeniu obwodu i nie używaj urządzenia. Pęknięta szyba może dopuścić wilgoć do części pod napięciem. |
Jedno pole nie grzeje – kolejność sprawdzania

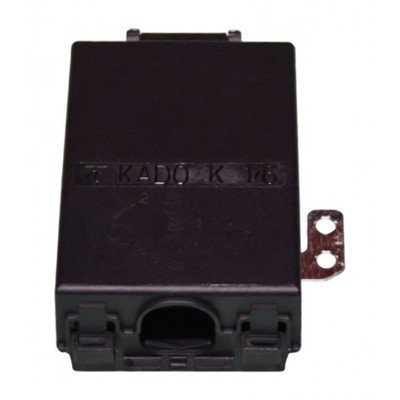

Najpierw sprawdź, czy problem dotyczy tylko jednego pola. Jeżeli pozostałe strefy działają, zasilanie całej płyty jest mniej prawdopodobną przyczyną, ale nie wyklucza usterki wspólnego modułu lub przewodu. Jeżeli nie działa cała płyta, zacznij od zabezpieczenia obwodu, listwy przyłączeniowej i objawów na panelu, zamiast wymieniać pojedyncze pole.
Przy jednym niedziałającym polu sprawdź po odłączeniu urządzenia od instalacji:
- Czy sensor wyboru pola reaguje i czy na wyświetlaczu pojawia się nastawa mocy.
- Czy przewody przy polu i module są wsunięte do końca oraz czy nie mają śladów przegrzania.
- Czy zaciski nie są luźne, nadpalone albo odbarwione.
- Czy pole grzejne ma ciągłość obwodu.
- Czy inne pole o podobnej konstrukcji zachowuje się prawidłowo.
W przypadku pola jednostrefowego omomierz podłącza się do odłączonych zacisków obwodu grzejnego. Sprawny element powinien wykazywać skończoną rezystancję, zwykle rzędu kilkudziesięciu omów, lecz dokładna wartość zależy od mocy i konstrukcji pola. Odczyt nieskończony lub brak ciągłości wskazuje na przerwę w elemencie albo połączeniu. Bardzo niski odczyt może oznaczać zwarcie i wymaga porównania ze schematem właściwego modelu.
W polu poszerzanym każdy obwód bada się osobno. Pomiar wykonany na niewłaściwej parze zacisków może dać wynik mylący, dlatego przed odłączaniem przewodów oznacz ich położenie i korzystaj ze schematu konkretnej płyty. Pomiar rezystancji nie sprawdza działania przekaźnika, sterowania sensorowego ani zachowania elementu po rozgrzaniu.
Nie wykonuj pomiarów pod napięciem na otwartej płycie bez odpowiednich kwalifikacji. Wewnątrz występują obwody sieciowe, a płyta może być podłączona do instalacji wielofazowej. Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i umiejętności bezpiecznego odłączenia oraz potwierdzenia braku napięcia.
Panel sensorowy, wiązka i moduł sterowania
Panel może być podejrzany wtedy, gdy urządzenie nie przyjmuje poleceń, reaguje przypadkowo, pokazuje blokadę mimo prawidłowej obsługi albo nie pozwala wybrać jednego pola. Zanim zamówisz panel:
- usuń wodę, tłuszcz i przedmioty z powierzchni sensorów;
- sprawdź, czy nie jest aktywna blokada rodzicielska;
- wykonaj ponowne uruchomienie zgodnie z instrukcją;
- ustal, czy nie reaguje cały panel, pojedynczy sensor czy tylko jedno pole;
- obejrzyj wiązkę między panelem i modułem po odłączeniu zasilania.
Jeżeli wyświetlacze działają, sensor wybiera pole, ale element grzejny pozostaje zimny, przyczyną może być pole, przewód, przekaźnik albo moduł wykonawczy. Jeżeli pole pozostaje włączone mimo ustawienia „0”, odłącz zabezpieczenie obwodu. Nie mostkuj przekaźników, blokad ani zabezpieczeń i nie wymieniaj modułu na próbę bez potwierdzenia zgodności.
Wymiana przekaźnika lub naprawa lutów jest możliwa tylko po potwierdzeniu konstrukcji danego modułu. Oznaczenie przekaźnika z innego modelu Amica nie jest automatycznie zamiennikiem dla PBZ4VQ251EFT. Należy sprawdzić napięcie cewki, obciążalność styków, układ wyprowadzeń, sposób montażu i parametry całego modułu. Przy uszkodzeniu elementów płytki warto ocenić także przyczynę przegrzania, a nie tylko wlutować nowy element.
Dostęp do części i wymiana
W płycie do zabudowy dostęp do pól grzejnych, przewodów i modułu uzyskuje się zwykle od spodu. Przed rozpoczęciem:
- Wyłącz właściwe zabezpieczenie obwodu, nie tylko panel sensorowy.
- Potwierdź brak napięcia odpowiednim przyrządem.
- Usuń elementy mocujące płytę od spodu blatu.
- Unieś urządzenie bez naciskania na szybę i odłącz przewody zgodnie z oznaczeniami.
- Przed demontażem wykonaj zdjęcia połączeń i oznacz każdą wiązkę.
- Połóż płytę na miękkim, stabilnym podłożu i dopiero wtedy zdejmuj osłonę lub odkręcaj pole.
Konstrukcja może różnić się między wariantami PBZ4VQ251. Nie zakładaj z góry liczby śrub, położenia modułu ani kolorów przewodów. Przy wymianie pola sprawdź, czy nowe końcówki, uchwyty, sprężyny i izolacja są ułożone tak jak w oryginale. Nie prowadź przewodów przy elementach, które mogą się nagrzewać, i nie uszkodź uszczelki między płytą a blatem.
Po montażu sprawdź działanie każdego pola osobno, funkcję poszerzenia, reakcję sensorów, wskaźnik ciepła szczątkowego oraz wyłączenie po ustawieniu mocy na zero. Jeżeli pojawi się zapach przegrzania, iskrzenie, samoczynne załączenie albo wybijanie zabezpieczenia, natychmiast przerwij próbę.
Jak dobrać część do tego modelu
Najbezpieczniejsza ścieżka zakupu wygląda następująco:
- podaj pełne oznaczenie z tabliczki: PBZ4VQ251EFT, kod wyrobu i 14-cyfrowy numer fabryczny;
- określ, czy szukasz pola, panelu sterowania, wiązki, uszczelki, sprężyny, uchwytu, obudowy czy szyby ceramicznej;
- przy polu podaj jego pozycję, kształt, wymiary, liczbę stref i oznaczenie mocy;
- porównaj numery części z dokumentacją i oznaczeniem znajdującym się na wymontowanym elemencie;
- nie uznawaj identycznego złącza za potwierdzenie kompatybilności;
- przy panelu lub module sprawdź, czy część jest przeznaczona dla dokładnego wariantu urządzenia i czy może wymagać konfiguracji.
W tej kategorii mogą występować elementy o podobnym wyglądzie, ale różniące się mocą, układem zacisków, wymiarami montażowymi lub wiązką. Jeżeli tabliczka jest nieczytelna, przygotuj zdjęcie całej tabliczki oraz zdjęcie uszkodzonego elementu z widocznym oznaczeniem. To lepsza podstawa do doboru niż sam opis objawu.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną płytkę grzejną?
Nie. Przyczyną może być również przewód, zacisk, przekaźnik, moduł sterowania albo błąd po stronie panelu. Pomiar odłączonego obwodu grzejnego pomaga rozróżnić przerwę w elemencie od problemu sterowania, ale nie potwierdza sprawności całej płyty.
Jak zmierzyć pole ceramiczne Amica?
Po odłączeniu zasilania i odpięciu przewodów zmierz rezystancję odpowiedniego obwodu między jego zaciskami. W polu poszerzanym obwody sprawdza się osobno. Wynik trzeba porównać z mocą, schematem i konstrukcją konkretnego wariantu, ponieważ nie ma jednej rezystancji właściwej dla wszystkich pól.
Dlaczego płyta wyłącza się po kilku sekundach?
Jeżeli po włączeniu nie zostanie wybrany sensor lub moc, sterowanie może wyłączyć płytę po określonym czasie. Podobny objaw powoduje zabrudzony albo zakryty sensor, blokada, problem z zasilaniem panelu lub usterka elektroniki. Najpierw oczyść i osusz panel oraz sprawdź symbol blokady.
Czy można użyć pola grzejnego z innego modelu Amica?
Tylko po potwierdzeniu zgodności parametrów i mocowania. Trzeba porównać wymiary, moc, liczbę obwodów, zaciski oraz sposób montażu. Sama średnica albo podobne zdjęcie nie wystarczą.
Co zrobić, gdy pole nie wyłącza się po ustawieniu „0”?
Wyłącz płytę przy właściwym zabezpieczeniu obwodu i nie używaj jej do czasu diagnozy. Taki objaw może oznaczać sklejone styki przekaźnika lub inną usterkę modułu wykonawczego. Nie próbuj usuwać problemu przez mostkowanie zabezpieczeń ani dalsze gotowanie.
Jakie dane przygotować do doboru części?
Przygotuj model PBZ4VQ251EFT, kod wyrobu, 14-cyfrowy numer fabryczny, zdjęcie tabliczki znamionowej oraz zdjęcie części i jej złącza. Przy polu grzejnym dodaj pozycję, wymiary i informację, czy jest jednostrefowe czy poszerzane.
