23472 - PG4VQ247FN płyta ceramiczna PC6400GT
Części do płyty ceramicznej Amica PG4VQ247FN / PC6400GT pomagają usunąć problemy z grzaniem, panelem sensorowym, przyłączem lub montażem. Przed zakupem porównaj pełne oznaczenie urządzenia, numer części, wymiary, mocowanie i wariant wykonania, ponieważ podobne elementy nie zawsze są zamienne.
Jakie części występują w płycie Amica PG4VQ247FN
Model PG4VQ247FN / PC6400GT jest płytą ceramiczną z czterema polami grzejnymi i sterowaniem sensorowym. W zależności od wersji wykonania przy naprawie można spotkać między innymi:
- pola lub płytki grzejne;
- panel sterowania i jego obudowę;
- wiązkę przewodów, listwę przyłączeniową oraz przelotki;

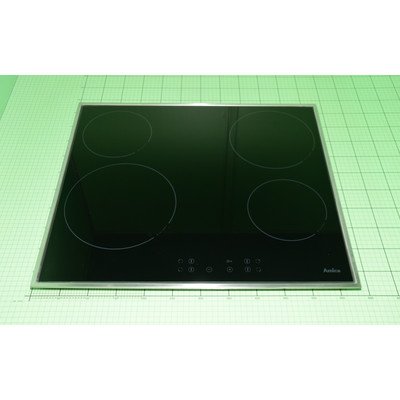

- szybę ceramiczną lub kompletną płytę górną;
- uszczelkę panelu i taśmę uszczelniającą;
- uchwyty mocujące, sprężyny i osłonę dolną.
W karcie produktu PC6400GT występują pola o różnych średnicach i mocach: pole 210 mm o mocy 2300 W, dwa pola 145 mm po 1200 W oraz pole 180 mm o mocy 1800 W. Wariant części należy potwierdzać dla konkretnego wykonania urządzenia, a nie tylko po średnicy widocznej na szkle.
Objaw nie wskazuje od razu jednej części
Jedno pole nie grzeje
Najpierw sprawdź, czy problem dotyczy wyłącznie jednego pola, czy również panelu sterowania albo kilku pól zasilanych z tej samej gałęzi. Jeżeli sensor reaguje, pojawia się poziom mocy, ale pole pozostaje zimne, możliwe są: przerwa w elemencie grzejnym, nadpalone złącze, uszkodzona wiązka, przekaźnik lub inny element toru zasilania. Jeżeli pole nie daje się nawet wybrać, podejrzenie przesuwa się w stronę panelu, połączeń sterujących, blokady albo elektroniki.
Po odłączeniu urządzenia od instalacji i ostygnięciu można odłączyć przewody pola oraz sprawdzić rezystancję jego obwodu. Pomiar wykonuje się między właściwymi zaciskami elementu, bez podłączonej elektroniki sterującej. Wynik powinien być wartością skończoną, typową dla obwodu grzejnego; dla pola o mocy około 1200–2300 W przy napięciu 230 V będzie to orientacyjnie zakres kilkudziesięciu omów. Dokładnej wartości nie należy uogólniać na wszystkie warianty.
- brak ciągłości lub bardzo duża rezystancja wskazuje na przerwę w elemencie albo jego wyprowadzeniu;
- wartość skończona nie potwierdza sprawności całego pola, ponieważ nie sprawdza izolacji, połączeń pod obciążeniem ani sterowania;
- ślady nadpalenia, stopiona kostka lub luźny zacisk mogą powodować usterkę nawet wtedy, gdy sam element ma prawidłową rezystancję;
- przed zakupem trzeba ustalić, czy uszkodzony jest kompletny element grzejny, przewód, złącze czy moduł sterujący.
Nie wykonuj pomiaru rezystancji na elemencie podłączonym do sieci. Odłączenie samego panelu dotykowego nie musi odłączyć wszystkich obwodów mocy — zasilanie należy odciąć odpowiednim wyłącznikiem lub bezpiecznikiem.
Pole grzeje słabo albo tylko na części zakresu
W tym modelu regulacja mocy odbywa się przez cykliczne załączanie i wyłączanie grzania, dlatego okresowe przerwy w świeceniu pola przy niższym poziomie nie muszą oznaczać awarii. Nieprawidłowością jest natomiast brak wyraźnego wzrostu temperatury, działanie tylko jednego zakresu pola lub grzanie niezależne od ustawienia.
Jeżeli element grzejny ma prawidłową ciągłość, sprawdź połączenia, ślady przegrzania oraz działanie panelu. Usterka może leżeć w przekaźniku, sterowaniu mocy lub połączeniu, a nie w samej płytce. Wymiana pola na próbę nie rozstrzyga problemu, jeśli nie zostaną sprawdzone również złącza i tor sterowania.
Cała płyta nie reaguje
Przed zamawianiem modułu sprawdź prostsze przyczyny opisane dla tego modelu:
- Czy obwód zasilający nie został wyłączony przez zabezpieczenie instalacji?
- Czy panel został prawidłowo aktywowany i czy nacisk na sensor trwa wystarczająco długo?
- Czy nie jest włączona blokada rodzicielska?
- Czy sensory są suche, czyste i nie zostały przykryte przedmiotem lub rozlaną potrawą?
- Czy po zaniku zasilania urządzenie zostało ponownie uruchomione?
Jeżeli po tych czynnościach panel nadal nie działa, przyczyną może być wiązka, zasilanie modułu, panel sensorowy albo elektronika. Wymiana panelu bez sprawdzenia zasilania i złączy może doprowadzić do niepotrzebnego zakupu.
Pojawia się sygnał dźwiękowy albo płyta sama się wyłącza
Krótki sygnał przy braku reakcji może towarzyszyć aktywnej blokadzie. Długi sygnał może wynikać z nieprawidłowej obsługi lub zakrycia zabrudzonego sensora. Pojedyncze pole może również wyłączyć się po przekroczeniu ograniczenia czasu pracy. Dopiero gdy problem powtarza się mimo czystego panelu, prawidłowej obsługi i ponownego uruchomienia, warto sprawdzać podzespoły.
Jeżeli płyta wyłącza się po rozgrzaniu, zwróć uwagę, czy dotyczy to jednego pola, całego urządzenia czy konkretnego poziomu mocy. Taki rozkład objawów pomaga odróżnić problem z elementem grzejnym od usterki sterowania, zasilania lub chłodzenia wnętrza.
Dostęp do części i wymiana
Płyta jest urządzeniem do zabudowy. Aby uzyskać dostęp do pól grzejnych, wiązki lub panelu, zwykle trzeba:
- wyłączyć obwód zasilający w rozdzielnicy i upewnić się, że urządzenie nie jest pod napięciem;
- odczekać do całkowitego ostygnięcia pól;
- wyjąć płytę z blatu, nie podważając szyby metalowym narzędziem;
- odłożyć ją na miękkim, stabilnym podłożu;
- zdjąć dolną osłonę zgodnie z konstrukcją danego wariantu;
- przed odłączeniem przewodów wykonać zdjęcia połączeń i oznaczyć wtyczki;
- wymienić element, sprawdzić stan zacisków i poprowadzić przewody tak, aby nie dotykały gorących części.
Dokładna liczba mocowań, układ przewodów i sposób dostępu mogą różnić się między wersjami PG4VQ247FN. Nie należy przenosić kolejności demontażu z innego modelu Amica bez porównania obudowy i schematu. Przy montażu płyty w blacie trzeba zachować uszczelkę, prawidłowe uchwyty oraz wymaganą przestrzeń wentylacyjną. Karta produktu PC6400GT podaje minimalną przestrzeń pod płytą 2,5 cm oraz wycięcie w blacie o szerokości 56 cm i głębokości 49 cm, jednak przed montażem należy sprawdzić instrukcję właściwej rewizji urządzenia.
Po wymianie sprawdź kolejno działanie każdego pola, reakcję sensorów, wskaźnik ciepła resztkowego i brak samoczynnego wyłączania. Nie testuj urządzenia z odsłoniętymi częściami pod napięciem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Przy pracy przy instalacji 230/400 V, pomiarach pod napięciem oraz naprawie modułu sterującego czynności powinien wykonywać wykwalifikowany elektryk lub serwisant. Nie wolno wykonywać prowizorycznych mostków ani omijać zabezpieczeń.
Dobór części do PG4VQ247FN / PC6400GT
Samo oznaczenie handlowe PC6400GT może nie wystarczyć, ponieważ w dokumentacji i katalogach mogą występować dodatkowe warianty wykonania. Przed zakupem przygotuj:
- pełny model: PG4VQ247FN;
- nazwę handlową: PC6400GT;
- kod wyrobu lub numer produktu widoczny na tabliczce znamionowej;
- 14-cyfrowy numer fabryczny urządzenia Amica;
- oznaczenie uszkodzonej części, jeśli jest czytelne;
- zdjęcia tabliczki znamionowej, złączy, mocowania i całego elementu.
Przy polu grzejnym porównaj średnicę, moc, liczbę obwodów, rozmieszczenie zacisków i sposób mocowania. Przy panelu lub module ważne są oznaczenia płytki, wersja elektroniki, rodzaj złącza i ewentualna konfiguracja. Przy szybie lub kompletnej płycie znaczenie mają wymiary, układ pól, położenie panelu, ramka oraz otwory lub elementy mocujące.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Różnica w mocy pola, układzie przewodów lub wersji sterowania może spowodować nieprawidłową pracę i uszkodzenie kolejnych elementów. Najbezpieczniejszym następnym krokiem jest porównanie pełnych danych z tabliczki znamionowej i oznaczenia części z opisem konkretnego produktu.
Konserwacja i ograniczanie ryzyka kolejnej awarii
Używaj naczyń z płaskim dnem, nie przesuwaj po szybie ciężkich garnków i nie dopuszczaj do pozostawania cukru, tworzyw sztucznych ani folii aluminiowej na rozgrzanym polu. Rozlane płyny mogą dostać się do sensorów lub połączeń, dlatego panel powinien być utrzymywany w czystości i suchy.
Pękniętej szyby nie należy dalej używać. Trzeba odłączyć płytę od zasilania, ponieważ przez uszkodzoną powierzchnię wilgoć może przedostać się do części pozostających pod napięciem. Przy ponownym montażu nie dociskaj szyby punktowo i nie zastępuj uszczelki przypadkowym materiałem.
FAQ
Czy do Amica PG4VQ247FN pasuje każde pole ceramiczne o tej samej średnicy?
Nie. Oprócz średnicy trzeba porównać moc, napięcie, liczbę obwodów, zaciski, sposób mocowania i zgodność katalogową z pełnym wariantem urządzenia.
Jak sprawdzić, czy uszkodzone jest pole grzejne?
Po odłączeniu zasilania i odpięciu przewodów można zmierzyć rezystancję między właściwymi zaciskami elementu. Przerwa w obwodzie wskazuje na uszkodzenie elementu lub jego wyprowadzenia, ale prawidłowa rezystancja nie wyklucza problemu ze złączem, izolacją ani sterowaniem.
Dlaczego jedno pole nie działa, mimo że panel reaguje?
Możliwa jest przerwa w polu grzejnym, nadpalone złącze, uszkodzona wiązka, przekaźnik albo element sterujący. Trzeba porównać objawy z pomiarem odłączonego pola i oględzinami połączeń.
Czy brak reakcji sensorów oznacza uszkodzony panel?
Nie zawsze. Przyczyną może być blokada, zabrudzenie lub wilgoć na sensorach, nieprawidłowa aktywacja, przerwa w zasilaniu albo usterka wiązki. Panel warto wymieniać dopiero po wykluczeniu tych przyczyn.
Jakie dane Amica podać przy doborze części?
Podaj pełny model PG4VQ247FN, kod wyrobu lub numer produktu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dołącz zdjęcie uszkodzonej części i jej złączy, jeśli są dostępne.
Czy pękniętą szybę można dalej używać?
Nie. Płytę należy wyłączyć i odłączyć od sieci, ponieważ pęknięcie może umożliwić przedostanie się wilgoci do elementów pod napięciem. Do doboru szyby potrzebne są pełne oznaczenia urządzenia oraz porównanie wymiarów i układu pól.
