23479 - PBP4VQ247FN płyta ceramiczna
Części do płyty ceramicznej Amica PBP4VQ247FN dobiera się na podstawie pełnych danych urządzenia oraz oznaczeń konkretnego podzespołu. Przy braku grzania, samoczynnym działaniu pola lub uszkodzeniu szyby najpierw rozróżnij usterkę pola grzejnego, przewodów, panelu sterowania i zasilania.
Jakie części występują w płycie Amica PBP4VQ247FN
Płyta Amica PBP4VQ247FN ma cztery pola grzejne: dwa o średnicy 145 mm i mocy 1200 W, jedno pole 180 mm o mocy 1800 W oraz jedno pole 210 mm o mocy 2300 W. Dwa większe pola są wykonaniami dwustrefowymi, dlatego ich element grzejny może mieć więcej niż jeden niezależny obwód. Dokumentacja tego modelu podaje napięcie elementów grzejnych 230 V, moc całkowitą 6,5 kW i wymiary urządzenia około 592 × 522 × 50 mm.
W zależności od wariantu urządzenia i rodzaju usterki potrzebna może być inna część:
- płytka lub pole grzejne – gdy uszkodzony jest obwód grzejny, zaciski albo element oporowy;
- panel sterowania – gdy sensory nie reagują, wybierają niewłaściwe funkcje albo pole nie dostaje sygnału włączenia;
- wiązka przewodów, listwa lub złącze – gdy połączenie jest nadpalone, luźne albo przerwane;
- szyba ceramiczna – gdy powierzchnia ma pęknięcie lub uszkodzenie mechaniczne;
- sprężyny, uchwyty, osłona dolna i przelotki – gdy problem dotyczy mocowania, prowadzenia przewodów albo konstrukcji obudowy;
- uszczelka – gdy trzeba odtworzyć prawidłowe przyleganie płyty do blatu po demontażu.
Sam wygląd części nie przesądza o zgodności. Różne pola mogą mieć podobną średnicę, ale inne zaciski, mocowanie, moc znamionową lub układ stref grzejnych.
Objaw nie wskazuje jeszcze konkretnej części
Jedno pole nie grzeje
Objaw: pozostałe pola działają, ale jedno pozostaje zimne.
Możliwe przyczyny: przepalony obwód pola grzejnego, nadpalone złącze, przerwany przewód, uszkodzony przekaźnik lub element panelu sterującego. W przypadku pola dwustrefowego może nie działać tylko jedna strefa, mimo że druga część pola pozostaje sprawna.
Sprawdzenie: po odłączeniu urządzenia od zasilania obejrzyj dostępne przewody i zaciski. Szukaj przebarwień, stopionego tworzywa, luźnych konektorów i śladów przegrzania. Pole grzejne można sprawdzić omomierzem dopiero po odłączeniu jego przewodów od reszty obwodu. Każdy obwód dwustrefowego elementu należy badać osobno, zgodnie z układem zacisków danego elementu.
Interpretacja: przerwa w pomiarze wskazuje na uszkodzenie badanego obwodu grzejnego. Wynik w zakresie kilkudziesięciu omów może być prawidłowy dla elementu zasilanego napięciem 230 V, ale nie potwierdza sprawności podczas pracy. Rezystancja zależy od mocy, temperatury i konkretnego wykonania. Prawidłowy pomiar pola nie wyklucza usterki przewodów, przekaźnika, panelu lub zasilania.
Następny krok: jeżeli pole ma przerwę, porównaj jego średnicę, moc, liczbę stref, sposób mocowania i oznaczenie z częścią zamienną. Jeżeli pomiar jest prawidłowy, diagnostykę trzeba przesunąć na połączenia i układ sterowania.
Pole grzeje tylko częściowo albo nierówno
W polu dwustrefowym sprawdź, czy działa zarówno strefa wewnętrzna, jak i zewnętrzna oraz czy panel prawidłowo przełącza zakres. Częściowe grzanie może wynikać z uszkodzenia jednej spirali, przewodu lub styku, ale także z błędnego sterowania przekaźnikiem. Nie należy wymieniać całego pola bez ustalenia, która strefa i który obwód nie działa.
Nierówne gotowanie nie zawsze oznacza awarię. Warto najpierw użyć płaskiego garnka o średnicy zbliżonej do pola i sprawdzić urządzenie na kilku poziomach mocy. Dopiero gdy problem powtarza się niezależnie od naczynia, należy badać element grzejny i sterowanie.
Pole nie wyłącza się po ustawieniu „0”
Jeżeli pole nadal się nagrzewa po wyłączeniu, nie traktuj tego jako zwykłego działania wskaźnika ciepła resztkowego. Litera H informuje o gorącej powierzchni, ale nie powinna być uznawana za dowód, że element nadal jest zasilany. Gdy temperatura rośnie albo pole rzeczywiście nadal pobiera moc, podejrzane są styki przekaźnika lub element wykonawczy panelu sterowania.
Do czasu ustalenia przyczyny odłącz płytę odpowiednim wyłącznikiem instalacyjnym. Naprawa panelu, wymiana przekaźnika i pomiary w obwodzie zasilającym wymagają kwalifikacji elektrycznych. Nie wolno pozostawiać pola zmostkowanego ani obchodzić układów zabezpieczających.
Płyta nie reaguje na sensory
Najpierw usuń wodę, tłuszcz i przedmioty z panelu. Producent wskazuje, że zakryty lub zabrudzony sensor może powodować brak reakcji albo sygnał akustyczny. Sprawdź również, czy nie jest aktywna blokada oraz czy po włączeniu płyty wybrano konkretne pole w wymaganym czasie.
Jeżeli wszystkie sensory pozostają martwe mimo prawidłowego zasilania, możliwy jest problem z panelem sterowania, wiązką albo modułem zasilającym. Jeżeli nie działa tylko jedno pole, bardziej prawdopodobny staje się lokalny obwód grzejny, złącze lub kanał sterowania danego pola. To rozróżnienie pomaga uniknąć zakupu kompletnego panelu przy uszkodzonym elemencie grzejnym.
Płyta wyłącza się samoczynnie
Pojedyncze pole może wyłączyć się po zadziałaniu ograniczenia czasu pracy. Jest to funkcja ochronna, a nie automatyczny dowód awarii. Sprawdź także, czy sensor nie jest zabrudzony i czy pole nie zostało przypadkowo pozostawione bez zmiany ustawień przez długi czas.
Jeżeli wyłączenie następuje szybko, powtarzalnie lub towarzyszy mu zapach przegrzanej izolacji, trzaski albo ślady nadtopienia, odłącz urządzenie i sprawdź połączenia oraz stan elementów. Przyczyna może znajdować się w panelu, przekaźniku, przewodzie lub samym polu grzejnym.
Jak wykonać podstawową diagnostykę
- Ustal zakres objawu. Zapisz, czy nie działa jedno pole, jedna strefa pola dwustrefowego, cały panel czy cała płyta.
- Sprawdź proste przyczyny. Oczyść i osusz sensory, wyłącz blokadę zgodnie z instrukcją oraz sprawdź zabezpieczenie obwodu.
- Odłącz zasilanie przed demontażem. Płyta może być podłączona do instalacji 230/400 V, a samo wyłączenie panelu dotykowego nie odcina napięcia od wszystkich części.
- Obejrzyj połączenia. Szukaj luźnych konektorów, nadpalonych przewodów, stopionych obudów złączy i przebarwień przy listwie przyłączeniowej.
- Zmierz element dopiero po odizolowaniu obwodu. Pomiar wykonany przez elektronikę lub równolegle z innymi elementami może dać wynik mylący.
- Porównaj wynik z dokumentacją konkretnego wariantu. Rezystancja w zakresie kilkudziesięciu omów może wskazywać ciągłość elementu 230 V, ale nie sprawdza jego izolacji, działania termicznego ani sterowania.
- Nie wykonuj prób pod napięciem bez przygotowania. Sprawdzanie napięcia na zaciskach, przekaźnikach i listwie przyłączeniowej jest czynnością dla wykwalifikowanego elektryka lub serwisanta.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie sprawdzaj szczelności ani połączeń elektrycznych prowizorycznymi przewodami i nie mostkuj zabezpieczeń.
Dostęp do części i wymiana
W większości płyt tego typu dostęp do pól grzejnych, wiązki, panelu i osłony uzyskuje się od spodu po wysunięciu urządzenia z blatu i zdjęciu dolnej osłony. Dokładna kolejność zależy od wykonania oraz sposobu zamocowania płyty. Przed demontażem:
- odłącz wszystkie tory zasilania w rozdzielnicy i zabezpiecz je przed przypadkowym załączeniem;
- odczekaj, aż powierzchnia całkowicie ostygnie;
- przygotuj zdjęcia połączeń i oznacz przewody przed ich odłączeniem;
- nie ciągnij za przewody, tylko zwalniaj konektory za ich obudowę;
- sprawdź, czy przewód nie został przyciśnięty podczas ponownego montażu.
Przy wymianie pola grzejnego trzeba zachować jego położenie, mocowanie, izolację i układ przewodów. W przypadku elementu dwustrefowego nie wolno zamieniać zacisków tylko dlatego, że pasują mechanicznie. Po montażu sprawdź kolejno każdą strefę na niskiej, a następnie wyższej mocy, obserwując, czy grzanie jest stabilne i czy pole prawidłowo się wyłącza.
Wymiana panelu sterowania może wymagać przełożenia taśmy lub wiązki oraz sprawdzenia zgodności wersji elektroniki. Nie każdy panel o podobnym kształcie i identycznym złączu będzie pracował z tym samym wariantem płyty.

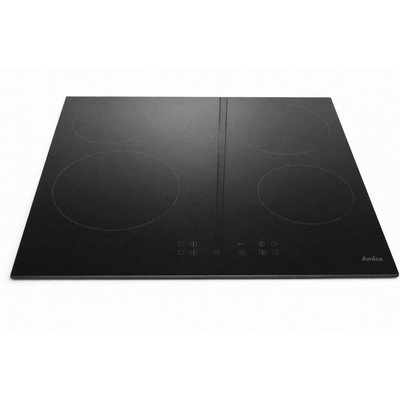

Wymiana szyby ceramicznej
Pękniętej szyby nie należy dalej używać. Wyłącz płytę w rozdzielnicy, ponieważ przez pęknięcie może przedostać się wilgoć do części znajdujących się pod napięciem. Wymiana szyby wymaga zdjęcia płyty z blatu, odseparowania elementów od uszkodzonej powierzchni i zastosowania właściwej uszczelki lub sposobu uszczelnienia przewidzianego dla danego wariantu.
Przed zakupem szyby porównaj nie tylko wymiary zewnętrzne, ale również położenie nadruków, otworów, stref, panelu sensorowego i punktów mocowania. Szyba od podobnego modelu może nie pasować mimo zbliżonego rozmiaru.
Dobór części do Amica PBP4VQ247FN
Do identyfikacji urządzenia przygotuj dane z tabliczki znamionowej. Dla Amica potrzebne są:
- pełny model, w tym oznaczenie PBP4VQ247FN lub właściwy wariant;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
W dokumentacji i katalogach mogą występować oznaczenia rodziny PB*4VQ247FN, a także handlowe oznaczenia urządzeń powiązane z konkretnym wykonaniem. Nie zakładaj zgodności między PBP4VQ247FN, PBP4VQ247FN2, PBP4VQ247CF i innymi modelami tylko na podstawie podobnej nazwy.
Przy polu grzejnym sprawdź średnicę, moc, liczbę obwodów, układ zacisków i sposób mocowania. Przy szybie zweryfikuj wymiary, nadruki i rozmieszczenie panelu. Przy panelu, wiązce lub listwie porównaj numer części, złącza i wariant urządzenia. Zdjęcie podobnego elementu może pomóc w identyfikacji, ale nie zastępuje pełnych danych z tabliczki znamionowej.
Najbezpieczniejszy następny krok to odczytanie wszystkich oznaczeń z tabliczki oraz numeru z uszkodzonej części. Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki, spodniej części elementu i złączy przed demontażem.
Konserwacja i zapobieganie uszkodzeniom
Używaj naczyń z płaskim dnem i średnicą dopasowaną do pola. Nie stawiaj na panelu przedmiotów, nie zakrywaj sensorów i usuwaj rozlane płyny po ostygnięciu urządzenia. Cukier, tworzywa sztuczne i przypalone resztki mogą trwale uszkodzić powierzchnię, jeżeli pozostaną na gorącym polu.
Nie używaj ściernych proszków, metalowych zmywaków ani agresywnych środków. Nie czyść płyty parą. Po każdej ingerencji sprawdź, czy uszczelka przylega do blatu, osłona dolna jest zamontowana, a przewody nie dotykają gorących części.
FAQ
Czy litera „H” oznacza awarię płyty?
Nie. W modelu PBP4VQ247FN litera „H” oznacza ciepło resztkowe. Jeżeli jednak pole nadal aktywnie się nagrzewa po ustawieniu „0” albo nie można go wyłączyć, może to wskazywać na problem z przekaźnikiem lub panelem sterowania i wymaga odłączenia zasilania.
Czy brak grzania oznacza konieczność wymiany pola?
Nie zawsze. Przyczyną może być również złącze, wiązka, przekaźnik, panel lub zasilanie. Pomiar odizolowanego obwodu pola może wykazać przerwę, ale prawidłowa rezystancja nie wyklucza usterek sterowania.
Czy można zastosować pole o tej samej średnicy?
Sama średnica nie wystarcza. Trzeba porównać moc, napięcie, liczbę stref, zaciski, kształt mocowania i zgodność z wariantem PBP4VQ247FN. Przy polach dwustrefowych szczególnie ważny jest układ niezależnych obwodów.
Czy pęknięta szyba ceramiczna nadaje się do dalszego używania?
Nie. Płytę należy odłączyć w rozdzielnicy, ponieważ wilgoć może przedostać się przez pęknięcie do części elektrycznych. Szybę trzeba dobrać według pełnego modelu, wymiarów, nadruków i położenia panelu.
Jakie dane podać przy doborze części do Amica?
Podaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przydatne są także zdjęcia numeru z uszkodzonego podzespołu, jego złączy oraz sposobu mocowania.
