27152 - PG4VN100 płyta ceramiczna
Części do płyty ceramicznej Amica PG4VN100 pomagają usunąć problemy z grzaniem pól, regulacją mocy, wskaźnikiem ciepła lub mocowaniem. Przed zakupem porównaj oznaczenie części, jej wykonanie i dane urządzenia z tabliczki znamionowej, ponieważ podobny wygląd nie potwierdza zgodności.
Jakie części występują w płycie Amica PG4VN100
Model PG4VN100, oznaczony w katalogu jako 27152, jest płytą ceramiczną z elementami grzejnymi sterowanymi regulatorami energii. Przy naprawie mogą być potrzebne między innymi regulatory jednoobwodowe, elementy sterujące, wskaźnik ciepła resztkowego, sprężyny i uchwyty mocujące, podkładki, pierścienie, kostka przyłączeniowa oraz elementy mocowania pokrętła. Nie każda usterka oznacza jednak konieczność wymiany regulatora albo pola grzejnego.
Regulator energii nie działa jak termostat mierzący temperaturę garnka. Dozuje czas podawania zasilania na pole, dlatego przy niższych nastawach element grzejny pracuje cyklicznie. Krótkie włączanie i wyłączanie pola może być prawidłowym sposobem regulacji mocy. Nieprawidłowością jest natomiast brak regulacji, stałe grzanie pełną mocą albo całkowity brak załączenia pola.
Objaw, możliwe przyczyny i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Jedno pole nie grzeje | Przerwa w elemencie grzejnym, wypalony styk, uszkodzony regulator, luźne lub nadpalone złącze | Po odłączeniu urządzenia obejrzyj przewody i zaciski; odłącz przewody pola i zmierz jego rezystancję | Brak przejścia lub wartość wyraźnie odbiegająca od pozostałych obwodów wskazuje na problem pola, ale nie wyklucza uszkodzenia przewodów lub regulatora |
| Pole grzeje od razu pełną mocą | Sklejone styki regulatora energii, błędny montaż przewodów, uszkodzenie elementu sterującego | Porównaj zachowanie z innym polem i sprawdź oznaczenie regulatora | Jeżeli pokrętło nie zmienia cyklu pracy, regulator jest podejrzany; przed wymianą trzeba sprawdzić także zaciski i sposób podłączenia |
| Pole grzeje tylko częściowo | Uszkodzony jeden obwód pola wieloobwodowego, regulator niewłaściwego typu albo przerwa w jednym torze | Ustal, czy pole jest jedno- czy dwuobwodowe; sprawdź każdy obwód oddzielnie zgodnie ze schematem urządzenia | Sam pomiar całego zespołu może ukryć przerwę jednego obwodu; część musi odpowiadać liczbie obwodów i układowi zacisków |
| Pokrętło obraca się, ale nie steruje polem | Uszkodzone mocowanie pokrętła, pierścień, element regulatora albo jego mocowanie | Sprawdź, czy pokrętło prawidłowo osadza się na osi i czy obrót osi zmienia pracę pola | Uszkodzone pokrętło nie musi oznaczać awarii regulatora; wymiana regulatora bez sprawdzenia mechanizmu może być niepotrzebna |
| Wskaźnik ciepła nie działa | Uszkodzony wskaźnik, przewód, połączenie albo obwód sygnalizacyjny | Po ostygnięciu urządzenia sprawdź połączenia i działanie wskaźnika zgodnie ze schematem | Brak sygnalizacji nie potwierdza uszkodzenia pola grzejnego; do czasu wyjaśnienia traktuj gorącą powierzchnię jako niebezpieczną |
| Kilka pól nie działa jednocześnie | Zasilanie, listwa przyłączeniowa, wspólne połączenie, uszkodzenie kilku regulatorów lub przewodów | Sprawdź, czy urządzenie otrzymuje prawidłowe zasilanie i czy nie ma śladów przegrzania przy przyłączu | Przy kilku równoczesnych objawach nie zaczynaj od zakupu kilku pól; najpierw trzeba ustalić wspólny punkt obwodu |

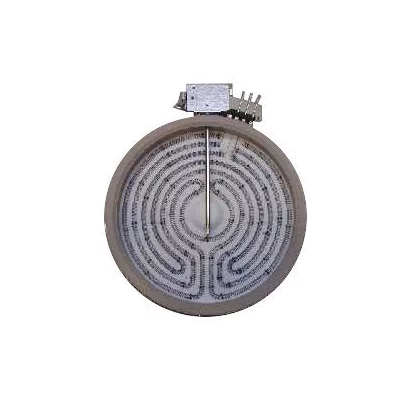

Jak sprawdzić pole grzejne
Pomiar rezystancji ma sens wtedy, gdy konkretne pole nie grzeje, a chcesz odróżnić przerwę w elemencie grzejnym od problemu ze sterowaniem. Odłącz płytę od instalacji elektrycznej, zabezpiecz ją przed przypadkowym załączeniem i odczekaj do ostygnięcia. Nie mierz rezystancji w obwodzie pod napięciem.
- Zapisz położenie przewodów lub wykonaj czytelne zdjęcie przed ich odłączeniem.
- Odłącz przewody badanego pola od jego zacisków, aby pomiar nie obejmował regulatora ani innych połączonych obwodów.
- Ustaw multimetr na pomiar rezystancji i zmierz właściwą parę zacisków. W polu wieloobwodowym każdy obwód bada się osobno, zgodnie ze schematem lub oznaczeniami na elemencie.
- Sprawdź, czy wynik jest skończony i stabilny. Dla sprawnego elementu grzejnego spodziewana jest rezystancja rzędu dziesiątek omów, ale dokładna wartość zależy od mocy oraz napięcia znamionowego danego obwodu.
Wskazanie przerwy, bardzo dużej rezystancji albo wyraźnie innego wyniku niż w porównywalnym obwodzie przemawia za uszkodzeniem elementu grzejnego. Sam prawidłowy pomiar nie potwierdza całej sprawności pola: nie wykrywa wszystkich problemów ze stykami, izolacją, mechanicznym dociskiem ani pracą regulatora pod obciążeniem. Pomiar ciągłości brzęczykiem może być zbyt mało dokładny, dlatego przy elementach grzejnych lepiej odczytać konkretną rezystancję.
Nie podawaj napięcia bezpośrednio na pole w celu próby. Taki test wymaga kwalifikacji, odpowiednich przyrządów i procedury dla konkretnego modelu, a błędne połączenie może spowodować porażenie, zwarcie lub dalsze uszkodzenie urządzenia.
Gdy pole grzeje zbyt mocno albo nie reaguje na nastawę
W starszych płytach ceramicznych z pokrętłami podejrzanym elementem jest dawkownik energii, nazywany także regulatorem energii. Objaw „grzeje tylko na maksimum” pasuje do problemu ze stykami regulatora, ale przed zakupem należy wykluczyć:
- zamianę przewodów po wcześniejszej naprawie;
- nadpalone, luźne lub utlenione zaciski;
- regulator przeznaczony do innego typu pola;
- uszkodzenie mechanicznego mocowania pokrętła;
- problem w zasilaniu lub wspólnej listwie przyłączeniowej.
Regulatory dla pól jednoobwodowych i wieloobwodowych nie są automatycznie zamienne. Liczy się układ zacisków, sposób przełączania, zakres pracy, obciążenie oraz wykonanie mechaniczne. Nie dobieraj regulatora tylko po liczbie wyprowadzeń albo podobnym wyglądzie obudowy.
Dostęp do części i wymiana
W płycie ceramicznej dostęp do regulatorów, przewodów i elementów grzejnych zwykle uzyskuje się od spodu po wyjęciu urządzenia z zabudowy. Dokładna kolejność zależy od konstrukcji mebla i konkretnego wykonania płyty. Nie podnoś urządzenia za samo szkło i nie odkładaj go na przewodach.
Przed demontażem:
- odłącz wszystkie tory zasilania, nie tylko wyjmij wtyczkę, jeżeli urządzenie jest podłączone na stałe;
- sprawdź brak napięcia odpowiednim przyrządem, jeśli wykonujesz czynności przy instalacji;
- oznacz przewody i sfotografuj ich położenie;
- zwróć uwagę na sprężyny, uchwyty, podkładki i elementy dociskające pole do ceramiki;
- nie ciągnij za przewody i nie wyginaj zacisków elementu grzejnego.
Przy wymianie regulatora należy przenieść przewody dokładnie według oznaczeń i schematu właściwego dla urządzenia. Przy wymianie pola trzeba zachować jego położenie, typ obwodu, mocowanie, docisk i izolację. Luźny element może gorzej przekazywać ciepło, powodować przegrzewanie miejscowe albo obciążać zaciski. Po montażu sprawdź, czy przewody nie dotykają gorących części, a obudowa i szkło są stabilnie osadzone.
Opisane czynności serwisowe przy płycie zasilanej z sieci wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy podłączeniu elektrycznym oraz pomiary pod napięciem powinien wykonywać wykwalifikowany elektryk lub serwisant.
Dobór części do PG4VN100
Podstawą dopasowania jest nie tylko nazwa PG4VN100, lecz także dane z tabliczki znamionowej. W przypadku urządzeń Amica przygotuj:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części, jeśli jest widoczne;
- zdjęcie części, złączy i tabliczki znamionowej.
Sprawdź także, czy kupowany element jest przeznaczony do pola jednoobwodowego, czy do innego wariantu wykonania. Porównaj kształt i rozstaw mocowań, liczbę obwodów, położenie zacisków, sposób montażu oraz oznaczenia producenta. Identyczne złącze lub podobne zdjęcie nie wystarcza do potwierdzenia zgodności.
W katalogu części dla tego modelu występują różne wykonania regulatorów energii oraz elementy montażowe. Dlatego przed zakupem nie wybieraj kilku podobnych regulatorów „na próbę”. Najpierw ustal objaw, wykonaj bezpieczne oględziny i pomiar odłączonego elementu, a następnie porównaj numer części z pełnymi danymi urządzenia.
FAQ
Czy brak grzania jednego pola oznacza uszkodzenie płytki grzejnej?
Nie. Przyczyną może być przerwa w elemencie grzejnym, regulator energii, nadpalony zacisk, przewód albo połączenie wspólne. Pomiar rezystancji odłączonego pola pomaga wykryć przerwę, ale nie sprawdza całego toru zasilania i sterowania.
Dlaczego pole Amica PG4VN100 grzeje cały czas z pełną mocą?
Taki objaw może wskazywać na sklejone styki regulatora energii albo błędne podłączenie po naprawie. Trzeba również sprawdzić przewody i typ regulatora. Nie należy zakładać, że winne jest pole grzejne bez sprawdzenia jego rezystancji oraz toru sterowania.
Czy można zmierzyć grzałkę bez zdejmowania całej płyty?
Tylko wtedy, gdy konstrukcja zapewnia bezpieczny dostęp do odłączonych zacisków pola. Pomiar wykonuje się po odłączeniu przewodów badanego elementu, a nie przez przypadkowe punkty obwodu. Jeżeli dostęp wymaga demontażu urządzenia z zabudowy, pracę powinien wykonać technik z odpowiednim przygotowaniem.
Czy regulator jednoobwodowy pasuje do każdego pola w PG4VN100?
Nie. Regulator musi odpowiadać konkretnemu polu, układowi zacisków, obciążeniu i wykonaniu urządzenia. Właściwy wariant potwierdzaj po oznaczeniu części oraz pełnych danych z tabliczki znamionowej.
Co przygotować do doboru części do Amica PG4VN100?
Przygotuj model PG4VN100, kod wyrobu, 14-cyfrowy numer fabryczny, zdjęcie tabliczki znamionowej oraz zdjęcie uszkodzonej części i jej złączy. W przypadku regulatora przydatne jest także zdjęcie oznaczeń na obudowie i sposobu podłączenia przewodów.
Czy wskaźnik ciepła resztkowego można traktować jako potwierdzenie, że pole jest sprawne?
Nie. Wskaźnik sygnalizuje ciepło według własnego obwodu i może działać nieprawidłowo niezależnie od elementu grzejnego. Brak albo stałe świecenie wskaźnika wymaga osobnej kontroli, a powierzchnię po pracy zawsze traktuj jako gorącą do czasu jej ostygnięcia.
