Części do płyty elektrycznej Amica PEA2.6SR pomagają usunąć problemy z grzaniem, regulacją mocy i zasilaniem pól. Przed zakupem sprawdź, czy przyczyną jest płytka grzejna, łącznik, przewód lub złącze, a część dobierz po pełnych oznaczeniach urządzenia i parametrach elementu.
Jak działa płyta Amica PEA2.6SR
Amica PEA2.6SR to dwupolowa płyta elektryczna z mechanicznym sterowaniem pokrętłami i lampką sygnalizującą pracę. W zależności od wykonania pola mogą mieć średnicę 145 lub 180 mm oraz moc odpowiednio 1000, 1500 albo 2000 W. Konkretne parametry trzeba potwierdzić na tabliczce znamionowej, oznaczeniu starego elementu lub dokumentacji właściwego wariantu.
Płyta jest zasilana napięciem 230 V~ 50 Hz. W obwodzie każdego pola współpracują ze sobą: płytka grzejna, łącznik regulacyjny, przewody i konektory oraz wspólne przyłącze zasilające. Dlatego sam objaw nie zawsze wskazuje część, którą należy kupić.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Jedno pole nie grzeje, a lampka się zapala | Przerwa w płytce grzejnej, uszkodzony łącznik, luźny lub nadpalony konektor | Stan zacisków, przewodów i ciągłość obwodu płytki po odłączeniu przewodów | Brak ciągłości wskazuje na uszkodzenie obwodu elementu, ale nie rozstrzyga sprawności łącznika ani przewodów |
| Jedno pole działa tylko na wybranych ustawieniach | Zużyty łącznik, nadpalony styk, uszkodzenie części obwodu grzejnego | Reakcję pola na kolejne położenia pokrętła oraz stan styków | Jeżeli płytka ma ciągłość, a wybrane poziomy nie załączają grzania, podejrzenie przesuwa się na łącznik lub jego połączenia |
| Pole grzeje słabiej albo dłużej się nagrzewa | Nieprawidłowy element, uszkodzenie części obwodu, słaby styk, spadek napięcia | Oznaczenie i moc płytki, konektory oraz napięcie zasilania przez osobę uprawnioną | Sama temperatura pola nie pozwala odróżnić zużycia elementu od problemu z zasilaniem lub sterowaniem |
| Nie działają oba pola | Brak zasilania, problem z przewodem przyłączeniowym, wspólnym zaciskiem lub instalacją | Gniazdo, dostępność zasilania, ślady przegrzania przy przyłączu i sposób podłączenia | Jednoczesna awaria kilku obwodów zwiększa prawdopodobieństwo problemu wspólnego, a nie dwóch niezależnie uszkodzonych płytek |
| Płyta powoduje zadziałanie zabezpieczenia | Zwarcie elementu, uszkodzony przewód, stopiony konektor lub błąd podłączenia | Ślady nadpalenia, stan izolacji i pomiar wykonany przez wykwalifikowaną osobę | Nie należy ponownie uruchamiać urządzenia ani wymieniać części bez ustalenia przyczyny zwarcia |
| Pokrętło obraca się, ale zmiana mocy nie wpływa na grzanie | Uszkodzenie mechanizmu lub styków łącznika | Czy łącznik przełącza obwód zgodnie ze schematem danego wariantu | Płytka może być sprawna, mimo że sterowanie nie podaje na nią zasilania |
Gdy jedno pole grzejne nie działa
Najpierw porównaj niedziałające pole z drugim: średnicę, sposób mocowania, liczbę zacisków i oznaczenie mocy. Jeżeli lampka kontrolna reaguje na przekręcenie pokrętła, nie oznacza to jeszcze, że napięcie dociera do elementu grzejnego. Lampka może być zasilana z innej części obwodu.
Po odłączeniu płyty od zasilania sprawdź wzrokowo konektory przy płytce i łączniku. Szukaj luźnych nasuwek, przebarwień, stopionej izolacji, pękniętych przewodów oraz śladów przegrzania. Nadpalony konektor trzeba ocenić razem z zaciskiem elementu; sama wymiana przewodu bez usunięcia przyczyny słabego styku może doprowadzić do ponownego przegrzewania.
Jeżeli oględziny nie wyjaśniają usterki, można zbadać płytkę grzejną omomierzem. Urządzenie musi być odłączone od sieci, a przewody badanego elementu odpięte tak, aby pomiar nie obejmował równoległych części obwodu. Mierz między zaciskami danego obwodu grzejnego. Sprawna płytka powinna wykazywać ciągłość i rezystancję rzędu kilkudziesięciu omów, zależną od mocy oraz wykonania elementu. Przerwa oznacza uszkodzenie obwodu grzejnego; zwarcie o nietypowo małej rezystancji również wymaga wyjaśnienia.
Pomiar rezystancji nie potwierdza pełnej sprawności płytki. Nie wykrywa w każdym przypadku uszkodzeń ujawniających się dopiero po rozgrzaniu, problemów z izolacją do obudowy ani błędów w łączniku. Jeżeli element ma prawidłową ciągłość, sprawdź osobno łącznik, przewody i złącza zgodnie ze schematem konkretnego wariantu.
Dostęp do części i wymiana
Płytę PEA2.6SR wyjmuje się z blatu po całkowitym odłączeniu zasilania i zwolnieniu elementów mocujących od spodu. Konstrukcja wykorzystuje uchwyty montażowe, dlatego nie należy podważać stalowej obudowy ani szklanej powierzchni od góry. Przed wysunięciem urządzenia zabezpiecz przewód i przygotuj miejsce, w którym płyta może bezpiecznie spocząć.
Przy demontażu:
- Odłącz urządzenie od sieci i upewnij się, że nie może zostać przypadkowo włączone.
- Odczekaj, aż pola całkowicie ostygną.

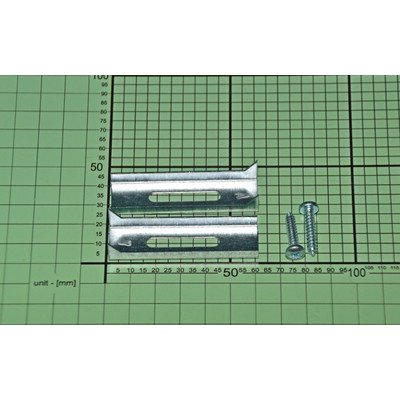

- Zwolnij dostępne uchwyty mocujące od spodu blatu.
- Unieś płytę bez ciągnięcia za przewód przyłączeniowy.
- Zrób zdjęcie połączeń przed odpięciem przewodów.
- Oznacz przewody, jeżeli ich położenie nie wynika jednoznacznie z konstrukcji lub schematu.
- Wymień element, przenieś przewody na odpowiadające zaciski i sprawdź, czy konektory są mocno osadzone.
- Przed ponownym osadzeniem sprawdź, czy przewody nie dotykają gorących części i nie są przyciśnięte przez obudowę.
Wymiana płytki grzejnej wymaga zgodności średnicy, mocy, rodzaju zacisków, sposobu mocowania i wykonania elementu. Nie zastępuj jej częścią o podobnym wyglądzie, ale innej mocy. Wymiana łącznika wymaga dodatkowo zgodności układu styków i zakresu regulacji. Nie wolno wykonywać stałego mostkowania styków ani omijać elementów sterujących.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i umiejętności bezpiecznej pracy przy urządzeniu zasilanym napięciem sieciowym. Pomiary napięcia, sprawdzenie przyłącza oraz naprawę instalacji powinien wykonać wykwalifikowany elektryk lub serwisant. Samo wyjęcie wtyczki nie zastępuje sprawdzenia braku napięcia, jeżeli urządzenie jest podłączone w sposób stały albo dostęp do przyłącza nie jest pewny.
Dobór części do PEA2.6SR
Nie dobieraj części wyłącznie po nazwie „PEA2.6SR”, zdjęciu albo średnicy pola. W modelach Amica mogą występować warianty różniące się wykonaniem, mocą, przewodami lub oznaczeniem produkcyjnym. Do identyfikacji przygotuj:
- model urządzenia: PEA2.6SR;
- kod wyrobu z tabliczki znamionowej;
- pełny, 14-cyfrowy numer fabryczny;
- oznaczenie z wymienianej części;
- zdjęcie tabliczki oraz zdjęcie elementu i jego zacisków, jeżeli dobierana jest część elektryczna.
Przy płytce grzejnej porównaj przede wszystkim średnicę, moc, napięcie znamionowe, sposób mocowania i układ końcówek. Przy łączniku sprawdź liczbę oraz funkcję styków, zakres regulacji i sposób montażu. Przy przewodzie lub wiązce liczą się długość, przekrój, rodzaj końcówek i odporność izolacji na temperaturę.
Pełny numer fabryczny może rozstrzygać o wariancie, którego nie widać w skróconej nazwie modelu. Jeżeli oznaczenia są nieczytelne, nie kupuj części na podstawie samego podobieństwa. Następnym krokiem powinno być odczytanie całej tabliczki znamionowej i porównanie numeru części z katalogiem właściwym dla tego wariantu.
Więcej części do płyt o szerokości 30 cm znajdziesz w kategorii płyty o szerokości 30 cm. Nie traktuj jednak części od podobnego modelu, takiego jak Amica PES36G, jako automatycznie zgodnych z PEA2.6SR.
Konserwacja i kontrola po naprawie
Nie używaj płyty z pękniętą powierzchnią, uszkodzoną izolacją przewodu, luźnym konektorem ani widocznymi śladami przegrzania. Zabrudzenia usuwaj po ostygnięciu urządzenia, miękką wilgotną ściereczką i łagodnym środkiem. Nie stosuj myjki parowej ani nie zalewaj pokręteł i szczelin obudowy.
Po wymianie sprawdź, czy każde pole reaguje na pokrętło, lampka działa zgodnie z pracą pola, przewód nie nagrzewa się nadmiernie, a element mocujący pozostaje stabilny. Pierwsze uruchomienie wykonuj bez pozostawiania urządzenia bez nadzoru. Jeżeli pojawi się zapach spalenizny, iskrzenie, nierówna praca albo zadziałanie zabezpieczenia, natychmiast przerwij test i odłącz płytę.
FAQ
Czy brak grzania oznacza uszkodzenie płytki grzejnej?
Nie. Przyczyną może być także łącznik regulacyjny, nadpalony konektor, przerwany przewód lub problem z zasilaniem. Płytkę warto ocenić po odłączeniu jej przewodów i wykonaniu pomiaru ciągłości, ale wynik trzeba zestawić z oględzinami oraz sprawdzeniem pozostałej części obwodu.
Jaką rezystancję powinna mieć płytka grzejna PEA2.6SR?
Dla elementów grzejnych tego typu rezystancja na zimno jest zwykle rzędu kilkudziesięciu omów. Dokładna wartość zależy od mocy i wykonania płytki. Dla przykładu element o mocy 1000 W będzie miał inną rezystancję niż element 1500 lub 2000 W, dlatego nie należy używać jednej wartości jako uniwersalnego kryterium.
Czy mogę sprawdzić płytkę bez wyjmowania płyty z blatu?
W niektórych konstrukcjach jest możliwe odpięcie przewodów i wykonanie pomiaru po uzyskaniu dostępu od spodu, ale zależy to od sposobu montażu. Pomiar trzeba wykonywać przy całkowicie odłączonym zasilaniu i po odseparowaniu elementu od reszty obwodu. Nie wykonuj pomiarów napięcia bez odpowiednich kwalifikacji.
Czy płytka 145 mm pasuje zamiast elementu 180 mm?
Nie należy przyjmować takiej zamiany. Różna średnica zwykle oznacza inną moc, konstrukcję i sposób dopasowania do powierzchni płyty. Część musi mieć parametry oraz mocowanie przewidziane dla konkretnego wariantu PEA2.6SR.
Co przygotować przed zakupem części do Amica PEA2.6SR?
Przygotuj model PEA2.6SR, kod wyrobu, 14-cyfrowy numer fabryczny oraz zdjęcia tabliczki znamionowej i uszkodzonego elementu. Przy częściach elektrycznych przydatne są również zdjęcia zacisków, oznaczeń mocy i sposobu mocowania.
Czy można zmostkować uszkodzony łącznik, aby pole działało?
Nie. Stałe mostkowanie może pozbawić płytę regulacji i zabezpieczeń, zwiększyć ryzyko przegrzania oraz stworzyć zagrożenie porażeniem lub pożarem. Uszkodzony łącznik należy zastąpić właściwym elementem albo zlecić naprawę osobie z odpowiednimi kwalifikacjami.
