27448 - ^PES36R płyta elektryczna
Części do płyty elektrycznej Amica PES36R o kodzie wyrobu 27448 obejmują między innymi pola grzejne, przełączniki, pokrętła, lampkę, przewody i elementy montażowe. Gdy pole nie grzeje, pracuje tylko na jednej nastawie albo płyta wyzwala zabezpieczenie, przed zakupem warto ustalić przyczynę. Zgodność części potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Budowa i parametry płyty Amica PES36R

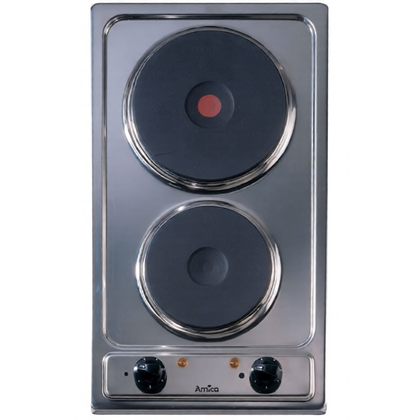

Amica PES36R należy do kompaktowych płyt elektrycznych z dwoma żeliwnymi płytkami grzejnymi, mechanicznymi przełącznikami mocy i lampką sygnalizującą włączenie pola. Dla rodziny PES-36 instrukcja wskazuje płytkę o średnicy 145 mm i mocy 1000 W oraz płytkę 180 mm o mocy 2000 W. Urządzenie jest zasilane napięciem 230 V, a oba pola razem pobierają około 3 kW.
Oznaczenia mocy i średnicy pomagają w diagnostyce, ale nie wystarczają do zamówienia części. W obrębie podobnych płyt mogą występować różne mocowania, wysokości korpusu pola, układy zacisków, przewody i przełączniki.
Co sprawdzić, gdy pole nie grzeje?
Brak grzania jednego pola nie przesądza o przepaleniu płytki. W obwodzie znajdują się również przełącznik krzywkowy, przewody, konektory i zaciski pola. Kolejność kontroli zależy od zachowania urządzenia:
| Objaw | Możliwe przyczyny | Co sprawdzić |
| Jedno pole pozostaje zimne na każdej nastawie | przerwa w elemencie grzejnym, wypalony styk przełącznika, odłączony lub nadpalony przewód | oględziny połączeń, rezystancję pola oraz przejścia przełącznika |
| Pole działa tylko na wybranych pozycjach | uszkodzone sekcje przełącznika albo błędnie podłączone przewody | styki przełącznika w kolejnych położeniach, porównanie połączeń ze schematem właściwym dla wersji |
| Pole grzeje stale z dużą mocą | sklejone lub nadpalone styki przełącznika, niewłaściwe podłączenie po naprawie | odłączyć urządzenie od użytkowania i skontrolować przełącznik oraz wiązkę |
| Oba pola nie działają | brak zasilania, uszkodzony przewód, listwa przyłączeniowa lub wspólne połączenie | gniazdo i zabezpieczenie obwodu, wtyczkę, przewód oraz listwę zaciskową |
| Pola grzeją, ale lampka się nie świeci | uszkodzona lampka albo jej przewody | połączenia lampki i sam sygnalizator; nie ma potrzeby wymiany pól |
Jeżeli po poruszeniu pokrętłem pole zaczyna pracować, nie jest to potwierdzenie uszkodzenia samego pokrętła. Pokrętło może być sprawne mechanicznie, a problem może znajdować się w osadzonym pod nim przełączniku lub na jego przegrzanych zaciskach.
Pomiar rezystancji płytki grzejnej
Przed pomiarem urządzenie musi być odłączone od sieci, wystudzone i wyjęte z zabudowy w sposób umożliwiający bezpieczny dostęp do zacisków. Należy odłączyć przynajmniej jeden przewód mierzonego pola, ponieważ pomiar wykonany w połączonym obwodzie może obejmować przełącznik lub inne ścieżki.
Multimetr ustaw na pomiar rezystancji i przyłóż sondy do zacisków elementu grzejnego. Orientacyjna rezystancja wynikająca z mocy znamionowej przy 230 V wynosi:
- około 53 Ω dla pola 1000 W,
- około 26 Ω dla pola 2000 W.
Są to wartości obliczeniowe dla elementu o znamionowej mocy i napięciu. Temperatura pola, tolerancja wykonania oraz konstrukcja zacisków mogą powodować różnicę względem wyniku obliczonego.
- Wskazanie OL, nieskończoności lub brak ciągłości oznacza przerwę w obwodzie grzejnym.
- Wynik rzędu kilkudziesięciu omów potwierdza ciągłość, ale nie wyklucza przebicia izolacji ani usterki ujawniającej się po rozgrzaniu.
- Wynik bliski 0 Ω nie jest prawidłowy dla całego pola. Może oznaczać pomiar niewłaściwych zacisków, zwarcie albo błąd miernika.
Rezystancję między zaciskami pola a jego metalowym korpusem ocenia się pod kątem uszkodzenia izolacji. Zwykły multimetr może wykryć wyraźne zwarcie, lecz nie zastępuje miernika rezystancji izolacji pracującego odpowiednim napięciem probierczym.
Pomiary izolacji, kontrole przyłącza i jakiekolwiek badania pod napięciem są przeznaczone dla wykwalifikowanego elektryka lub serwisanta. Wymagają właściwych przyrządów, kwalifikacji i zabezpieczenia stanowiska.
Gdy płyta wyzwala zabezpieczenie
Najpierw należy ustalić, które zabezpieczenie zadziałało. Wyłączenie zabezpieczenia różnicowoprądowego może wskazywać na prąd upływu do obudowy, zawilgocenie, uszkodzenie izolacji pola albo przewodu. Zadziałanie zabezpieczenia nadprądowego może wynikać ze zwarcia, przegrzanego przyłącza, wadliwego przełącznika lub problemu w instalacji zasilającej.
Jeżeli zabezpieczenie wyłącza się dopiero po ustawieniu konkretnego pola, diagnostykę rozpoczyna się od jego obwodu. Nie należy wielokrotnie ponawiać prób załączenia. Widoczne nadtopienia, zapach spalenizny, iskrzenie lub przebarwione konektory wymagają usunięcia przyczyny przed ponownym uruchomieniem.
Dlaczego pole grzeje zbyt słabo?
Wolniejsze gotowanie nie zawsze oznacza uszkodzenie płytki. Najpierw warto sprawdzić:
- czy garnek ma płaskie, czyste i suche dno;
- czy średnica dna odpowiada średnicy pola;
- czy powierzchnia płytki nie jest silnie skorodowana lub zdeformowana;
- czy przełącznik pozwala uzyskać wszystkie poziomy mocy;
- czy zaciski i przewody nie są nadpalone, poluzowane lub utlenione.
Pole z zachowaną ciągłością może mimo to osiągać nieprawidłową moc, jeżeli ma uszkodzenie wewnętrzne, niewłaściwy przełącznik albo występuje duży spadek napięcia na przegrzanym połączeniu. Pomiar napięcia i poboru prądu podczas pracy może rozdzielić te przypadki, ale jest czynnością wykonywaną pod napięciem i powinien należeć do osoby z odpowiednimi kwalifikacjami.
Dostęp do części i wymiana
PES36R jest mocowana w otworze blatu uchwytami od spodu. Przed demontażem trzeba odłączyć wtyczkę, upewnić się, że pola wystygły, a następnie uzyskać dostęp do dolnej części płyty. Po zwolnieniu uchwytów urządzenie można ostrożnie wyjąć z blatu. Nie należy podważać emaliowanej powierzchni ostrym narzędziem ani ciągnąć za przewód zasilający.
Dalszy dostęp do pól, przełączników, lampki i wiązki wymaga zdjęcia dolnej osłony. Przed odłączaniem przewodów warto wykonać wyraźne zdjęcia i oznaczyć każdy konektor. Nie należy polegać wyłącznie na kolorach przewodów — po wcześniejszych naprawach wiązka mogła zostać zmieniona.
Przy wymianie pola grzejnego należy:
- zanotować ułożenie przewodów i elementów izolacyjnych;
- odłączyć konektory, chwytając za ich końcówki, a nie za przewód;
- zwolnić mocowanie pola i wyjąć je bez wyginania płyty roboczej;
- porównać średnicę, moc, wysokość, zaciski oraz sposób mocowania starej i nowej części;
- wymienić także przegrzane konektory, jeśli utraciły sprężystość lub mają nadtopioną izolację;
- po montażu sprawdzić prowadzenie przewodów, przewód ochronny i brak kontaktu wiązki z gorącymi elementami.
Samo założenie nowego pola do nadpalonego, luźnego konektora może doprowadzić do ponownego przegrzania. Podobnie wymiana przełącznika bez sprawdzenia zgodności połączeń grozi niewłaściwą regulacją mocy albo zwarciem.
Jak dobrać części do Amica PES36R 27448?
Podstawą doboru jest tabliczka znamionowa znajdująca się na spodzie płyty. Dla urządzeń Amica należy przygotować:
- pełny model PES36R;
- kod wyrobu 27448;
- 14-cyfrowy numer fabryczny.
Sam wygląd części nie potwierdza zgodności. Płytka 145 lub 180 mm może różnić się mocą, profilem, położeniem zacisków i uchwytem. Przy przełączniku trzeba potwierdzić jego oznaczenie, liczbę styków, sposób mocowania osi i przypisanie połączeń. Pokrętło dobiera się również według kształtu osi, oznaczeń pozycji i koloru wykonania.
Jeżeli tabliczka jest zasłonięta przez blat, dane warto sfotografować przy okazji wyjmowania urządzenia. Zdjęcie całej tabliczki, starej części i jej oznaczeń ułatwia odróżnienie wariantów. Inne kompaktowe urządzenia można sprawdzić w kategorii płyt elektrycznych Amica o szerokości 30 cm, ale części z podobnego modelu nie należy przenosić bez potwierdzenia katalogowego.
Konserwacja pól żeliwnych
Płytę należy czyścić po wystygnięciu, przy pokrętłach ustawionych w pozycji 0. Woda nie powinna dostawać się pod pokrętła ani przez szczeliny wokół pól. Pierścienie i powierzchnię roboczą trzeba po czyszczeniu wytrzeć do sucha, ponieważ wilgoć sprzyja korozji.
Na tempo nagrzewania i zużycie energii wpływa stan naczynia. Wklęsłe lub mniejsze dno ogranicza przekazywanie ciepła i może sprawiać wrażenie uszkodzenia pola. Nie należy pozostawiać włączonej pustej płytki ani używać jej do ogrzewania pomieszczenia.
FAQ – części i naprawa Amica PES36R
Czy brak grzania oznacza konieczność wymiany płytki?
Nie. Podobny objaw powodują przerwa w przewodzie, luźny lub nadpalony konektor oraz uszkodzony przełącznik krzywkowy. Płytkę warto zamawiać dopiero po oględzinach i pomiarze jej rezystancji.
Jaką rezystancję powinny mieć pola PES36R?
Dla napięcia 230 V wartość obliczeniowa wynosi około 53 Ω dla pola 1000 W i 26 Ω dla pola 2000 W. Wynik OL wskazuje na przerwę. Pomiar wykonuje się po odłączeniu zasilania i co najmniej jednego przewodu badanego pola.
Dlaczego pole działa tylko na jednej lub dwóch pozycjach pokrętła?
Możliwe jest wypalenie części styków przełącznika albo przerwa w jednym z przewodów. Sprawne pole może wtedy grzać tylko przy tych ustawieniach, dla których przełącznik nadal zamyka właściwy obwód.
Czy można zamienić pole 1000 W na 1500 W o tej samej średnicy?
Nie należy tego robić bez potwierdzenia producenta. Większa moc zmienia obciążenie przełącznika, przewodów i przyłącza, a podobna średnica nie oznacza zgodności konstrukcyjnej.
Co oznacza działająca lampka przy zimnym polu?
Lampka potwierdza ustawienie obwodu sterowania, ale nie dowodzi, że prąd przepływa przez element grzejny. Nadal możliwa jest przerwa w polu, przewodzie albo na stykach przełącznika.
Jakie dane przesłać do doboru części?
Potrzebne są model PES36R, kod wyrobu 27448 i pełny 14-cyfrowy numer fabryczny. Warto dołączyć zdjęcie tabliczki znamionowej oraz oznaczeń z wymontowanej części.
