27639 - PES36G płyta elektryczna model2000
Części do Amica PES36G 27639 obejmują między innymi pola grzejne, przełącznik, przewody, lampkę, listwę przyłączeniową i elementy montażowe. Jeśli jedno pole nie grzeje, działa tylko okresowo albo płyta przegrzewa się, najpierw rozróżnij awarię elementu grzejnego, regulatora i połączeń. Dobieraj część po pełnym oznaczeniu urządzenia oraz numerze części, nie wyłącznie po wyglądzie.
Jak działa płyta Amica PES36G 27639
Amica PES36G 27639 to kompaktowa płyta elektryczna z mechanicznym sterowaniem pól grzejnych. W jej obwodzie pracują przede wszystkim: pole grzejne, przełącznik lub regulator energii, przewody i konektory, listwa przyłączeniowa, lampka sygnalizacyjna oraz elementy mocujące i izolacyjne. W tej rodzinie występują pola o różnych średnicach i mocach, dlatego samo podobieństwo części nie potwierdza zgodności.

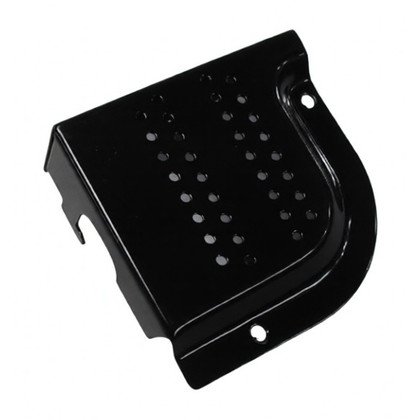

Wśród części przypisywanych do tego modelu znajdują się między innymi pole 145N o mocy 1000 W i napięciu 230 V, pole 180S o mocy 2000 W i napięciu 230 V, przełącznik 5HE/074, wiązka serwisowa, złącze elektryczne, listwa przyłączeniowa, lampka kontrolna, pokrętło, osłona dolna, uchwyty oraz uszczelka profilowa. Ostateczną zgodność trzeba potwierdzić dla konkretnego wykonania płyty.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Jedno pole nie grzeje | Przerwa w elemencie grzejnym, wypalony styk przełącznika, luźny lub nadpalony konektor, uszkodzony przewód | Oględziny połączeń i pomiar rezystancji pola po odłączeniu przewodów | Brak ciągłości obwodu pola wskazuje na uszkodzenie elementu, ale prawidłowa rezystancja nie wyklucza problemu ze stykiem regulatora lub przewodem |
| Dwa pola nie działają jednocześnie | Problem z zasilaniem, listwą przyłączeniową, wspólnym przewodem albo częścią przełącznika | Stan zacisków, ślady przegrzania, ciągłość przewodów i zgodność podłączenia ze schematem urządzenia | Jeśli kilka obwodów przestało działać naraz, nie zaczynaj od wymiany pojedynczego pola |
| Pole działa tylko na niektórych pozycjach pokrętła | Zużyte lub nadpalone styki przełącznika, uszkodzona część regulatora albo przerwa w jednym obwodzie pola | Oznaczenie przełącznika, działanie każdego stopnia i pomiar po odłączeniu zasilania | Nieprawidłowość zależna od pozycji pokrętła kieruje podejrzenie na element sterujący, nie tylko na grzałkę |
| Pole grzeje stale z pełną mocą | Sklejone styki regulatora, błędne przełożenie przewodów po wcześniejszej naprawie albo niewłaściwy zamiennik | Pozycje przełącznika, ułożenie przewodów i zgodność numeru części | Nie używaj płyty do czasu ustalenia przyczyny, ponieważ brak regulacji zwiększa ryzyko przegrzania |
| Płyta grzeje, ale nie świeci lampka | Uszkodzona lampka, oprawka albo jej przewody | Oględziny i ciągłość obwodu lampki po odłączeniu zasilania | Sam brak kontrolki nie dowodzi awarii pola grzejnego, ale utrudnia ocenę, czy obwód jest załączony |
| Praca jest przerywana, pojawia się zapach lub nadtopienie | Luźny konektor, słaby zacisk, przegrzana listwa, przewód o uszkodzonej końcówce | Oględziny wszystkich połączeń, zwłaszcza przy polu i listwie przyłączeniowej | Nadpalonego połączenia nie należy tylko dociskać; trzeba ocenić stan przewodu, konektora i elementu, do którego był podłączony |
| Pokrętło obraca się luźno lub nie steruje płytą | Pęknięte pokrętło, brak sprężyny, uszkodzone mocowanie albo uszkodzony przełącznik | Oś przełącznika, gniazdo pokrętła, sprężynę i mocowanie | Wymiana samego pokrętła pomoże tylko wtedy, gdy oś i element elektryczny są sprawne |
Jak sprawdzić pole grzejne
Przed pomiarem odłącz płytę od zasilania odpowiednim wyłącznikiem instalacyjnym. Przy urządzeniu zabudowanym nie zakładaj, że wyjęcie wtyczki jest możliwe lub wystarczające — sposób odłączenia musi odpowiadać instalacji. Pomiar wykonuj dopiero po upewnieniu się, że na zaciskach nie ma napięcia.
- Zdejmij dolną osłonę lub uzyskaj dostęp do zacisków pola zgodnie z konstrukcją urządzenia.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem.
- Odłącz przewody od badanego pola, aby pomiar nie obejmował równoległych obwodów przełącznika lub pozostałych elementów.
- Ustaw multimetr na pomiar rezystancji i zmierz opór między zaciskami obwodu grzejnego.
- Porównaj wynik z dokumentacją konkretnego pola lub z wartością wynikającą z jego oznaczenia mocy i napięcia.
Dla orientacji, przy napięciu 230 V element 1000 W ma rezystancję obliczeniową około 53 Ω, a element 2000 W około 26 Ω. To wartości przybliżone wynikające ze wzoru R = U² / P; rzeczywisty pomiar zimnego elementu może się różnić z powodu tolerancji i temperatury. Nie traktuj ich jako uniwersalnej tabeli dla każdego pola.
- Brak wskazania lub bardzo duża rezystancja oznacza przerwę w obwodzie i silnie wskazuje na przepalenie elementu albo przerwę przy jego zacisku.
- Wynik bliski zeru może oznaczać zwarcie, ale przed oceną trzeba wykluczyć pozostawione połączenia z innymi obwodami.
- Rezystancja zbliżona do oczekiwanej potwierdza ciągłość elementu, lecz nie dowodzi sprawności regulatora, konektorów ani zachowania pola pod obciążeniem.
- Zmienny wynik przy poruszaniu przewodem wskazuje na problem z zaciskiem, konektorem lub wiązką, a niekoniecznie z samą płytką grzejną.
Nie mierz rezystancji na elemencie podłączonym do sieci. Nie sprawdzaj działania przez zwieranie przewodów ani przez omijanie przełącznika. Pomiar napięcia w pracującej płycie i diagnostyka obwodów sieciowych są czynnościami dla osoby z odpowiednimi kwalifikacjami i wyposażeniem.
Jak odróżnić pole grzejne od przełącznika
Jeżeli rezystancja pola jest przerwana, a przewody i konektory nie są nadpalone, podejrzany jest element grzejny. Jeżeli pole ma prawidłową ciągłość, ale nie otrzymuje zasilania na wybranej pozycji pokrętła, przyczyną może być przełącznik 5HE/074 lub jego połączenie. Taki wniosek wymaga sprawdzenia zgodnego ze schematem danego urządzenia, ponieważ oznaczenia styków i sposób regulacji mogą różnić się między wykonaniami.
Warto wykonać oględziny przed zamówieniem części:
- sprawdź, czy konektory są mocno osadzone i nie mają przebarwień;
- poszukaj stopionej izolacji, śladów łuku elektrycznego i luźnych zacisków;
- porównaj położenie przewodów z dokumentacją lub zdjęciem wykonanym przed demontażem;
- sprawdź, czy oś przełącznika obraca się prawidłowo i czy pokrętło nie ślizga się na osi;
- obejrzyj listwę przyłączeniową, jeśli nie działa więcej niż jedno pole albo problem pojawił się po podłączaniu płyty.
Ciągłość przewodu zmierz po odłączeniu go z obu stron. Pomiar wykonany tylko z jednej strony może obejmować inne elementy i dać pozornie prawidłowy wynik. Z kolei brak widocznego nadpalenia nie wyklucza uszkodzenia styku, który rozłącza obwód dopiero po nagrzaniu.
Dostęp do części i wymiana
W modelach tego typu dostęp do pól grzejnych, wiązki i przełączników uzyskuje się zwykle od spodu. Płytę trzeba wyjąć z zabudowy albo unieść zgodnie z instrukcją montażu, po wcześniejszym odłączeniu zasilania. Konstrukcja mocowania może obejmować uchwyty, śruby, uszczelkę profilową i dolną osłonę, dlatego nie należy podważać szklanej lub metalowej płyty w przypadkowym miejscu.
Przy wymianie pola grzejnego:
- odłącz zasilanie i przygotuj stabilne miejsce pracy;
- zdejmij dolną osłonę, wykonując zdjęcia połączeń;
- oznacz przewody oraz położenie badanego pola;
- odłącz konektory bez ciągnięcia za przewody;
- zwolnij mocowanie elementu i wyjmij go razem z ekranem lub izolacją, jeśli są częścią zestawu;
- porównaj średnicę, moc, napięcie, zaciski i sposób mocowania nowej części ze starą oraz z katalogiem;
- zamontuj element bez zgniatania izolacji i bez naprężania przewodów;
- załóż osłonę, zamontuj płytę w zabudowie i dopiero wtedy wykonaj kontrolę działania.
Przy wymianie przełącznika najważniejsze jest zachowanie identyfikacji przewodów. Zrób wyraźne zdjęcie, porównaj stary i nowy element obok siebie, a przewody przepinaj pojedynczo tylko wtedy, gdy numery zacisków i układ części są zgodne. Nie kieruj się samym kolorem przewodu. Błędne podłączenie może spowodować brak regulacji, zwarcie albo niebezpieczne nagrzewanie.
Uszkodzone, zwęglone lub luźne konektory należy wymienić na elementy o właściwym rozmiarze i parametrach. Samo zaciśnięcie starej końcówki nie usuwa skutków przegrzania. Po naprawie sprawdź, czy przewody nie dotykają gorących części, osłony są zamontowane, a pola reagują na właściwe pozycje pokręteł.
Opisane czynności przy obwodach sieciowych wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Osoba bez przygotowania nie powinna wykonywać pomiarów pod napięciem ani ingerować w instalację zasilającą płytę.
Jak dobrać część do PES36G
Do zamówienia przygotuj pełne dane z tabliczki znamionowej lub dokumentacji urządzenia:
- model: PES36G;
- kod wyrobu, jeżeli znajduje się na tabliczce;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie uszkodzonej części, jeśli jest czytelne;
- zdjęcie części, zacisków i tabliczki znamionowej.
W przypadku modelu określanego jako 27639 - PES36G płyta elektryczna model2000 nie zakładaj, że każda część opisana jako PES36G będzie pasowała. W sprzedaży mogą występować inne warianty PES36G, takie jak wersje PE0420, a różnice mogą dotyczyć pola, mocy, zacisków, wiązki, mocowania lub oznaczenia przełącznika.
Przy polu grzejnym porównaj przede wszystkim średnicę, moc, napięcie, liczbę i położenie zacisków oraz sposób zamocowania. Przy przełączniku sprawdź symbol, liczbę pozycji, układ styków, kształt osi i mocowanie. Przy wiązce lub listwie istotne są długości przewodów, rodzaj konektorów i rozmieszczenie połączeń. Przy pokrętle liczy się nie tylko średnica, ale też kształt i długość osi oraz sposób osadzenia.
Nie wybieraj elementu wyłącznie po zdjęciu, nazwie handlowej albo identycznym złączu. Jeżeli nie masz pewności, prześlij pełne oznaczenia Amica oraz fotografie starej części do weryfikacji przed zakupem. To bezpieczniejszy następny krok niż kupowanie kilku podzespołów na próbę.
Więcej części do podobnych kompaktowych urządzeń znajdziesz w kategorii płyty o szerokości 30 cm, ale przejście do kategorii nadrzędnej nie zastępuje potwierdzenia zgodności z PES36G 27639.
FAQ
Czy brak grzania jednego pola oznacza uszkodzenie płytki grzejnej?
Nie. Przyczyną może być również przełącznik, konektor, przewód albo listwa przyłączeniowa. Najpierw odłącz zasilanie, obejrzyj połączenia i zmierz rezystancję pola po odłączeniu jego przewodów. Brak ciągłości wskazuje na przerwę w obwodzie pola, ale prawidłowy pomiar nie wyklucza usterki sterowania.
Jaką rezystancję powinno mieć pole 1000 W lub 2000 W?
Dla 230 V wartości obliczeniowe wynoszą odpowiednio około 53 Ω i 26 Ω. Są to wartości orientacyjne wynikające z mocy znamionowej, a nie gwarantowane progi pomiarowe. Wynik trzeba odnieść do oznaczenia konkretnego pola, jego tolerancji i temperatury. Pomiar wykonuj na odłączonych przewodach i przy całkowicie odłączonym zasilaniu.
Czy przełącznik 5HE/074 pasuje do każdej płyty PES36G?
Nie należy tego zakładać. Symbol może występować w kilku urządzeniach, ale trzeba potwierdzić układ styków, liczbę pozycji, oś, mocowanie i pełne oznaczenie płyty. Do doboru podaj model PES36G, kod wyrobu, 14-cyfrowy numer fabryczny oraz zdjęcie starego przełącznika.
Czy mogę wymienić pole grzejne bez wyjmowania płyty z blatu?
Zależy to od sposobu mocowania i dostępu od spodu. W wielu zabudowach bezpieczne odłączenie przewodów i zdjęcie osłony wymaga wysunięcia płyty. Nie podważaj jej na siłę, ponieważ można uszkodzić szkło, uszczelkę albo uchwyty montażowe.
Co oznacza zapach spalenizny przy działającym polu?
Może wskazywać na luźny lub nadpalony konektor, listwę przyłączeniową, przewód albo sam element grzejny. Przerwij użytkowanie, odłącz zasilanie i sprawdź stan połączeń. Nadtopionych końcówek nie należy ponownie montować bez oceny przewodu i elementu współpracującego.
Jakie dane Amica podać przy doborze części?
Dla Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny. W przypadku tej kategorii warto dodatkowo przesłać oznaczenie części, zdjęcie tabliczki znamionowej oraz fotografie zacisków i mocowania. Sam skrócony model PES36G może nie rozróżniać wszystkich wariantów technicznych.
