Części do płyty elektrycznej Amica PG4ES01 dobieraj po pełnym oznaczeniu modelu, kodzie wyrobu i danych z tabliczki znamionowej. Jeśli jedno pole nie grzeje, płyta działa tylko na części ustawień albo pojawia się zapach przegrzania, przyczyną może być płytka grzejna, regulator energii, przewód, złącze lub uszkodzenie zasilania.
Jakie części występują w płycie Amica PG4ES01
Model 27523 - ^PG4ES01 należy do grupy elektrycznych płyt grzewczych Amica z polami zasilanymi napięciem sieciowym. W zależności od konkretnego wykonania i numeru urządzenia mogą występować między innymi:
- płytki grzejne o różnych średnicach i mocach;
- regulatory energii sterujące czasem załączania pola;
- przełączniki lub elementy sterowania;

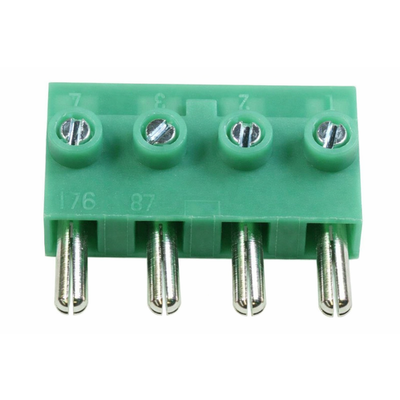

- przewody, konektory i wtyki pól grzejnych;
- osłony dolne, uchwyty montażowe, podkładki i taśmy uszczelniające;
- elementy listwy przyłączeniowej oraz odciążenia przewodu.
Nie każda część przypisana do podobnej płyty Amica pasuje do PG4ES01. Identyczna średnica pola albo takie samo złącze nie potwierdza jeszcze zgodności elektrycznej i mechanicznej.
Objaw: jedno pole nie grzeje
Jeżeli pozostałe pola działają, a jedno pozostaje zimne, nie należy od razu kupować płytki grzejnej. Ten sam objaw może powodować kilka elementów.
| Objaw | Możliwe przyczyny | Co sprawdzić | Znaczenie wyniku |
| Pole nie grzeje w żadnym ustawieniu | przerwa w płytce grzejnej, uszkodzony regulator, wypalony konektor, przerwany przewód | oględziny po odłączeniu zasilania oraz pomiar ciągłości obwodu płytki | przerwa na samej płytce wskazuje na jej uszkodzenie, ale prawidłowa rezystancja nie wyklucza regulatora lub przewodu |
| Pole grzeje tylko na części ustawień | uszkodzony regulator energii, wypalone styki przełącznika, przerwa w jednej sekcji pola | porównanie działania na różnych nastawach i kontrola połączeń | jeśli płytka jest sprawna, podejrzenie przesuwa się na sterowanie; w polu wielosekcyjnym każdą sekcję trzeba badać osobno |
| Pole nie wyłącza się lub grzeje z pełną mocą | sklejone styki regulatora, uszkodzony przełącznik lub element sterujący | obserwacja, czy zmiana nastawy zmienia cykl pracy pola | nieprawidłowa regulacja jest wskazaniem do kontroli sterowania, a nie automatycznie do wymiany płytki |
| Pojawia się zapach spalenizny, nadtopienie lub trzaski | luźny konektor, przegrzany przewód, wypalone złącze albo uszkodzona płytka | oględziny zacisków, izolacji i miejsc podłączenia | ślady przegrzania trzeba usunąć razem z przyczyną; samo włożenie nowej płytki może powtórzyć awarię |
| Nie działa cała płyta | brak zasilania, uszkodzenie przewodu, listwy, zabezpieczenia albo wspólnego elementu sterowania | kontrola instalacji przez uprawnioną osobę i sprawdzenie połączeń według schematu właściwego dla urządzenia | brak zasilania nie oznacza uszkodzenia wszystkich pól |
Jak sprawdzić płytkę grzejną
Pomiar rezystancji ma sens przy podejrzeniu przerwy w elemencie grzejnym. Przed rozpoczęciem pracy urządzenie musi być całkowicie odłączone od zasilania, a przewody badanego elementu należy odłączyć tak, aby pomiar nie obejmował regulatora ani innych obwodów.
- Zdejmij pokrywę lub uzyskaj dostęp do zacisków pola zgodnie z konstrukcją konkretnego egzemplarza.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem.
- Ustaw multimetr na pomiar rezystancji i zmierz obwód bezpośrednio między zaciskami płytki.
- Porównaj wynik z dokumentacją urządzenia albo z elementem o takim samym oznaczeniu.
Sprawny obwód grzejny powinien mieć skończoną, stabilną rezystancję. Dla typowych pól sieciowych będzie to wartość rzędu kilkudziesięciu omów, ale dokładny wynik zależy od napięcia znamionowego i mocy elementu. Odczyt OL, nieskończona rezystancja lub brak ciągłości wskazuje na przerwę w obwodzie. Bardzo niska rezystancja może oznaczać zwarcie, błędnie wykonany pomiar albo niewłaściwe punkty pomiarowe.
Podstawowy pomiar między zaciskami nie sprawdza wszystkich możliwych uszkodzeń. Nie potwierdza prawidłowej pracy regulatora pod obciążeniem, jakości konektorów ani izolacji elementu względem obudowy. Pomiar izolacji do części metalowych wymaga odpowiedniego przyrządu i kompetencji serwisowych; zwykły multimetr nie zastępuje próby napięciowej wykonywanej przez elektryka.
Jeżeli płytka ma kilka niezależnych sekcji lub zacisków, nie zwieraj ich ze sobą i nie zakładaj, że każdą parę można mierzyć tak samo. Punkty pomiarowe ustal na podstawie oznaczenia elementu i schematu właściwego dla danego wariantu.
Regulator energii i sterowanie
Płytka grzejna nie pracuje stale z pełną mocą na niższych ustawieniach. Regulator energii cyklicznie załącza i wyłącza zasilanie, aby ograniczyć średnią moc pola. Dlatego krótkie przerwy w nagrzewaniu mogą być normalne, natomiast brak reakcji na zmianę nastawy już nie.
Podejrzenie regulatora rośnie, gdy:
- pole działa na jednej nastawie, ale nie działa na innej;
- pole grzeje bez przerw i przegrzewa naczynie mimo zmniejszenia ustawienia;
- po zmianie nastawy słychać nietypowe trzaski albo widać ślady przegrzania przy konektorach;
- sama płytka ma prawidłową ciągłość, lecz sterowanie nie przekazuje prawidłowo zasilania.
Diagnostyka obwodu zasilanego napięciem sieciowym wymaga odpowiednich kwalifikacji, miernika i procedury dla konkretnego modelu. Nie należy omijać regulatora, mostkować jego styków ani uruchamiać płyty z odsłoniętymi częściami tylko po to, aby sprawdzić, czy pole zacznie grzać. Takie działanie może doprowadzić do porażenia, pożaru lub kolejnego uszkodzenia urządzenia.
Dostęp do części i wymiana
W płytach tego typu dostęp do pól grzejnych i przewodów uzyskuje się zwykle od strony dolnej, po wysunięciu urządzenia z zabudowy i zdjęciu odpowiedniej osłony. W niektórych wykonaniach konieczne jest uniesienie górnej płyty po odkręceniu mocowań; sposób zależy od konstrukcji danego egzemplarza.
Przed demontażem:
- odłącz wszystkie obwody zasilające, nie tylko jeden widoczny przewód;
- zabezpiecz urządzenie przed przypadkowym ponownym załączeniem;
- sfotografuj listwę, konektory i przebieg przewodów;
- sprawdź, czy przewody nie są nadpalone lub luźne;
- nie opieraj ciężaru płyty na przewodach ani na szkle;
- zachowaj uszczelnienia, uchwyty i elementy mocujące, jeśli nie są częścią wymienianego zespołu.
Przy wymianie płytki grzejnej porównaj średnicę części, sposób mocowania, liczbę zacisków, oznaczenie, napięcie i moc. Przy wymianie regulatora porównaj jego oznaczenie, układ styków, sposób mocowania i zakres pracy. Nie przenoś przewodów wyłącznie według koloru — w starej instalacji kolory mogą być niezgodne z aktualnymi zasadami, a właściwe połączenie wynika ze schematu i oznaczeń zacisków.
Po montażu sprawdź stabilność konektorów, ułożenie przewodów, osłony oraz poprawne zamocowanie elementu. Próby zasilania i kontrolę obwodów wykonuj dopiero po zamknięciu obudowy. Podłączenie płyty do instalacji, pomiary pod napięciem oraz kontrolę ochrony przeciwporażeniowej powinien wykonać wykwalifikowany elektryk lub serwisant z odpowiednimi uprawnieniami i narzędziami.
Jak dobrać część do Amica PG4ES01
Dla urządzeń Amica nie wystarcza skrócona nazwa modelu. Przed zamówieniem odczytaj z tabliczki znamionowej:
- pełny model lub typ urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie części z uszkodzonego elementu, jeśli jest czytelne.
Sprawdź również, czy urządzenie jest płytą z polami pojedynczymi czy wielosekcyjnymi oraz czy wymieniasz samą płytkę, regulator, przewód, osłonę czy element montażowy. W przypadku pól grzejnych znaczenie mają nie tylko średnica i wygląd, lecz także moc, napięcie, liczba zacisków, sposób mocowania i rozmieszczenie konektorów.
Nie zamawiaj części wyłącznie na podstawie zdjęcia, nazwy handlowej „PG4ES01” albo informacji, że pasuje do innej płyty Amica. Najbezpieczniejszym następnym krokiem jest porównanie pełnego oznaczenia z tabliczki, zdjęcia starej części i jej nadruków z danymi katalogowymi. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej oraz obu stron części.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną płytkę grzejną?
Nie. Przyczyną może być również regulator energii, przełącznik, konektor, przewód albo brak zasilania danego obwodu. Najpierw odłącz urządzenie, obejrzyj połączenia i zmierz samą płytkę po odłączeniu przewodów. Przerwa w jej obwodzie przemawia za wymianą elementu, ale prawidłowy pomiar nie wyklucza usterki sterowania.
Czy można zmierzyć płytkę grzejną bez jej wymontowania?
Często można uzyskać dostęp do zacisków bez wyjmowania samego elementu, ale przewody należy odłączyć od badanego obwodu. Pomiar przez regulator lub podłączoną instalację może dać mylący wynik. Sposób dostępu zależy od wykonania płyty i nie powinien wymagać pracy przy podłączonym zasilaniu.
Dlaczego pole grzeje tylko na wybranych ustawieniach?
Możliwa jest usterka regulatora energii, przełącznika albo jednej sekcji pola. Jeżeli pole ma kilka obwodów grzejnych, jedna z sekcji może być przerwana mimo częściowego działania elementu. Sam fakt, że pole świeci lub nagrzewa się na maksymalnej nastawie, nie potwierdza sprawności całego układu.
Czy część z płyty Amica o takiej samej średnicy będzie pasować?
Nie musi. Oprócz średnicy trzeba porównać moc, napięcie, liczbę i położenie zacisków, sposób mocowania oraz wariant urządzenia. Zgodność potwierdzaj na podstawie pełnego modelu, kodu wyrobu, numeru fabrycznego i oznaczenia starego elementu.
Co zrobić, gdy przy polu widać nadtopiony konektor?
Nie ograniczaj naprawy do wymiany konektora. Trzeba ustalić, czy przyczyną było luźne połączenie, przeciążenie, uszkodzenie elementu lub regulatora. Nadpalony przewód i konektor należy wymienić na właściwy dla danego obciążenia, a stan sąsiednich zacisków i izolacji sprawdzić przed ponownym uruchomieniem.
Czy można samodzielnie wymienić część w tej płycie?
Mechaniczna wymiana elementu po odłączeniu urządzenia jest możliwa dla osoby mającej doświadczenie w naprawach AGD, jeżeli konstrukcja i oznaczenia są jednoznaczne. Prace przy instalacji, pomiary pod napięciem, kontrola przewodu ochronnego i ponowne podłączenie urządzenia wymagają kwalifikacji elektrycznych. Nie wolno uruchamiać płyty z pominiętymi zabezpieczeniami ani prowizorycznie połączonymi przewodami.
