27563 - ^PW4ES11 płyta elektryczna model'99
Części do płyty elektrycznej Amica PW4ES11 27563 pomagają usunąć problemy z nagrzewaniem pól, przełączaniem funkcji, zasilaniem i mocowaniem. Przed zakupem porównaj typ, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej, ponieważ podobne płytki, łączniki i elementy obudowy mogą różnić się wykonaniem.
Jakie części występują w płycie Amica PW4ES11 27563
Model 27563 - ^PW4ES11 należy do grupy płyt elektrycznych z klasycznymi polami grzejnymi oraz mechanicznym układem sterowania. W zależności od wersji i miejsca montażu można spotkać między innymi:
- płytki grzejne o różnych średnicach i mocach;
- łącznik krzywkowy lub regulator odpowiedzialny za przełączanie poziomów grzania;
- listwę przyłączeniową, przewody i osłonę przyłącza;

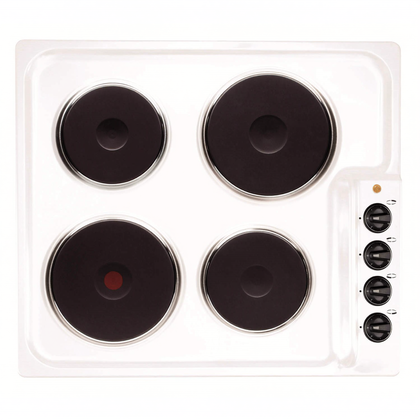

- płytę konstrukcyjną, osłonę dolną oraz uchwyty montażowe;
- pokrętła, sprężyny pokręteł, lampki sygnalizacyjne i ich klosze;
- ekrany lub elementy izolujące przy polach grzejnych.
Nie każda część widoczna na liście kategorii pasuje do każdego egzemplarza PW4ES11. Wariant może zależeć od wykonania płyty, zastosowanych pól, sposobu przyłączenia i numeru fabrycznego urządzenia.
Objaw nie wskazuje jeszcze konkretnej części
Jeżeli jedno pole nie grzeje, przyczyną może być przepalona płytka grzejna, przerwany lub nadpalony przewód, luźny konektor, uszkodzony styk łącznika krzywkowego albo problem z doprowadzeniem zasilania do tego obwodu. Gdy pozostałe pola działają, instalacja zasilająca płytę jest mniej podejrzana, ale nie wyklucza uszkodzenia wspólnego styku, listwy lub fragmentu wiązki.
Jeżeli wszystkie pola pozostają zimne, najpierw trzeba sprawdzić dopływ zasilania, listwę przyłączeniową, przewód, główny łącznik oraz połączenia wewnętrzne. Zakup pojedynczej płytki grzejnej bez ustalenia, czy napięcie dociera do jej obwodu, może nie rozwiązać problemu.
Jeżeli pole grzeje tylko okresowo, przerywa albo działa po poruszeniu pokrętłem, podejrzane są zużyte styki łącznika, luźne konektory lub nadpalone połączenie. Jeżeli problem pojawia się dopiero po rozgrzaniu, oględziny należy uzupełnić o kontrolę śladów przegrzania i stanu zacisków.
Jeżeli pole grzeje zbyt słabo, nie należy od razu wymieniać płytki. Przyczyną może być wybrany niski poziom mocy, niewłaściwa praca łącznika, częściowo uszkodzony obwód pola albo zły wariant elementu zamontowany wcześniej. Warto porównać zachowanie podejrzanego pola z innym polem o podobnej funkcji, ale dopiero po uwzględnieniu różnic w średnicy i mocy.
Jak sprawdzić płytkę grzejną
Przed pomiarem urządzenie musi być odłączone od instalacji, a nie tylko wyłączone pokrętłem. Po zdjęciu dolnej osłony należy zidentyfikować przewody danego pola i odłączyć je od zacisków elementu, aby pomiar nie obejmował łącznika ani innych obwodów.
- Obejrzyj płytkę, konektory i przewody. Czarne naloty, stopiona izolacja, luźne wsuwki lub odbarwione zaciski wskazują na przegrzewanie, ale nie określają jeszcze, czy uszkodzona jest sama płytka.
- Ustaw multimetr na pomiar rezystancji i zmierz ciągłość obwodu między właściwymi zaciskami badanego pola.
- Wynik przerwy lub bardzo dużej rezystancji oznacza uszkodzenie obwodu grzejnego albo połączenia, lecz po odłączeniu przewodów trzeba rozróżnić awarię płytki od uszkodzonego konektora.
- Rezystancja niezerowa i stabilna nie potwierdza pełnej sprawności. Zwykły multimetr może wykazać ciągłość, mimo że element ma uszkodzenie izolacji ujawniające się dopiero przy pracy.
- W razie podejrzenia przebicia do metalowej konstrukcji potrzebny jest właściwy tester izolacji i procedura serwisowa dla danego urządzenia. Nie należy uznawać samego pomiaru omomierzem za test bezpieczeństwa.
Dla elementów opisanych jako 145N ECO2 1000 W / 230 V, 180N ECO2 1500 W / 230 V i 180S ECO2 2000 W / 230 V rezystancję roboczą można orientacyjnie odnieść do wzoru R = U²/P. Przy napięciu znamionowym 230 V daje to odpowiednio około 53, 35 i 26 Ω. Są to wartości orientacyjne dla wskazanych wariantów, a nie uniwersalna norma dla każdego pola w modelu PW4ES11. Ostateczne porównanie wykonaj z oznaczeniem elementu i dokumentacją konkretnej wersji.
Gdy pomiar płytki jest prawidłowy
Jeżeli płytka ma ciągłość, a pole nadal nie grzeje, sprawdź w następnej kolejności:
- czy przewody są osadzone na właściwych zaciskach i nie mają nadpalonych końcówek;
- czy konektor nie jest luźny lub rozszerzony wskutek przegrzania;
- czy łącznik krzywkowy przełącza dany obwód na odpowiednim położeniu pokrętła;
- czy listwa przyłączeniowa i przewód zasilający nie mają śladów uszkodzeń;
- czy problem dotyczy jednego poziomu mocy, czy całego pola;
- czy po naprawie nie pozostało uszkodzenie termiczne w sąsiednim zacisku.
Pomiar styków łącznika wykonuje się przy odłączonym urządzeniu, zgodnie ze schematem właściwym dla danego wariantu. Nie wolno zakładać, że identyczne położenie wyprowadzeń lub kolory przewodów są takie same w każdej wersji płyty. Samo sprawdzenie przejścia na jednym styku nie potwierdza poprawnego przełączania wszystkich poziomów mocy.
Dostęp do podzespołów i wymiana
W płytach tego typu dostęp do pól grzejnych, przewodów i łączników uzyskuje się zwykle od spodu. Dokładna kolejność zależy od sposobu zabudowy oraz wersji obudowy. Przed rozpoczęciem pracy:
- odłącz płytę od odpowiedniego obwodu instalacji;
- zabezpiecz urządzenie przed przypadkowym załączeniem;
- wyjmij płytę z blatu, jeżeli dolna osłona jest niedostępna w zabudowie;
- wykonaj zdjęcia połączeń i oznacz przewody przed ich odłączeniem;
- nie ciągnij za przewody, tylko za korpus konektora;
- sprawdź, czy uszczelka, izolacja i osłony wracają na swoje miejsce.
Przy wymianie płytki grzejnej odłącz przewody, zwolnij jej mocowania, wyjmij element bez wyginania sąsiednich części i zamontuj nowy podzespół w tej samej pozycji. Przewody powinny być poprowadzone z dala od gorących powierzchni i nie mogą być naprężone. Jeżeli konektor jest zwęglony lub luźny, sama wymiana płytki może być niewystarczająca — uszkodzone połączenie trzeba naprawić zgodnie z wymaganiami dla obwodu grzejnego.
Przy wymianie łącznika krzywkowego najważniejsza jest identyfikacja każdego przewodu przed demontażem. Nie przekładaj przewodów na podstawie podobnego wyglądu ani przypadkowego ułożenia w innym modelu. Po montażu sprawdź wszystkie poziomy pracy każdego pola, kontrolkę oraz zachowanie przewodów i zacisków po krótkim cyklu grzania.
Prace przy otwartej płycie elektrycznej i obwodach zasilających wymagają doświadczenia, właściwych narzędzi oraz kwalifikacji. Diagnostyki pod napięciem nie wykonuj jako użytkownik. Nie mostkuj ograniczników temperatury, nie zastępuj zabezpieczeń prowizorycznym przewodem i nie uruchamiaj urządzenia z odsłoniętymi zaciskami.
Dobór części do Amica PW4ES11
Dla urządzeń Amica nie wystarcza skrócona nazwa modelu. Przy pytaniu o część przygotuj z tabliczki znamionowej:
- model lub typ, w tym oznaczenie związane z PW4ES11;
- kod wyrobu;
- pełny, 14-cyfrowy numer fabryczny;
- zdjęcie tabliczki, jeżeli oznaczenia są nieczytelne;
- zdjęcie uszkodzonej części oraz jej nadruków, jeśli są dostępne.
Porównaj także średnicę pola, moc, napięcie znamionowe, liczbę i układ zacisków, sposób mocowania oraz kształt przyłączy. Identyczne wymiary nie gwarantują zgodności, a podobne pokrętło lub łącznik może mieć inny trzpień, zakres przełączania albo układ styków. W przypadku części konstrukcyjnych znaczenie mają również otwory mocujące i dopasowanie do konkretnej osłony.
Nie traktuj numeru podobnej płyty z rodziny PW4ES11 jako potwierdzenia kompatybilności. W kategorii znajdują się także części przypisywane do innych wariantów 4ES11, dlatego przed zakupem porównaj pełne dane urządzenia z opisem części. Jeżeli nie masz pewności, prześlij oznaczenia z tabliczki i zdjęcie elementu do weryfikacji.
Płyty o zbliżonym oznaczeniu, takie jak inne modele płyt elektrycznych Amica, mogą pomóc zawęzić poszukiwania, ale nie są dowodem zgodności części z PW4ES11. W szczególności nie zamawiaj elementu wyłącznie dlatego, że pasuje do modelu sąsiedniego w katalogu.
FAQ
Czy jedno zimne pole zawsze oznacza uszkodzoną płytkę grzejną?
Nie. Podobny objaw powodują również nadpalone konektory, przerwany przewód, luźne połączenie albo zużyty styk łącznika. Płytkę należy zmierzyć po odłączeniu jej przewodów i zestawić wynik z oględzinami oraz schematem danego wariantu.
Czy mogę zmierzyć pole grzejne bez wyjmowania płyty z blatu?
Jeżeli masz bezpieczny dostęp do zacisków i potrafisz całkowicie odłączyć przewody badanego elementu, pomiar może być możliwy. Nie wykonuj go na podłączonym urządzeniu. W zabudowie często bezpieczniej jest wyjąć płytę, aby nie uszkodzić przewodów i mieć dostęp do całego połączenia.
Jak rozpoznać właściwą płytkę 145 mm lub 180 mm?
Sprawdź średnicę, moc, napięcie, oznaczenie producenta, układ zacisków i sposób mocowania. Sama średnica nie wystarcza, ponieważ elementy o tej samej średnicy mogą mieć inną moc lub konstrukcję.
Co podać przy doborze części do Amica PW4ES11?
Podaj model lub typ, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy elementach elektrycznych dołącz także zdjęcie części, oznaczeń i konektorów.
Czy można wymienić sam nadpalony konektor?
Czasami tak, ale najpierw trzeba ustalić przyczynę przegrzania. Luźny styk, przeciążenie, uszkodzony element lub niewłaściwy przewód mogą ponownie uszkodzić nowe połączenie. Naprawę wykonuje się z użyciem właściwego zacisku i przewodu o odpowiednich parametrach, a nie przez skręcenie przewodów lub prowizoryczne mostkowanie.
Czy po wymianie części trzeba programować płytę?
W przypadku mechanicznych pól grzejnych, przewodów, pokręteł, osłon i większości łączników zwykle nie występuje programowanie elektroniczne, ale zgodność zależy od konkretnego elementu. Nie można przenosić tej zasady na moduły lub inne wersje urządzeń bez sprawdzenia dokumentacji.
