27612 - PG4ES11 mod.PE0120 płyta elektryczna
Części do płyty elektrycznej Amica 27612 PG4ES11 mod. PE0120 obejmują między innymi pola grzejne, regulatory energii, pokrętła, lampki, przewody i elementy obudowy. Przy braku grzania najpierw rozróżnij uszkodzenie pola, złącza lub sterowania, a część dobierz po pełnych oznaczeniach urządzenia i zgodności katalogowej.
Zakres części do Amica PG4ES11 PE0120
Model 27612, oznaczany również jako PG4ES11 mod. PE0120, jest płytą elektryczną z czterema polami grzejnymi sterowanymi indywidualnie pokrętłami. W zależności od wersji i miejsca uszkodzenia potrzebna może być płytka grzejna, regulator energii, przełącznik lub pokrętło, lampka sygnalizacyjna, przewód, złącze, płyta robocza albo element mocujący.
W dokumentacji wariantu PG4ES11 występują pola o średnicach 145 i 180 mm oraz różnej mocy. Nie należy więc dobierać części wyłącznie po średnicy widocznej od góry. Liczą się także moc, sposób mocowania, liczba obwodów grzejnych, rozmieszczenie zacisków i położenie pola w urządzeniu.
Gdy jedno pole nie grzeje
Objaw braku grzania jednego pola nie przesądza jeszcze o uszkodzeniu płytki grzejnej. Możliwe są między innymi:
- przerwa w obwodzie pola grzejnego;
- nadpalone lub poluzowane złącze przy polu;
- uszkodzony regulator energii albo przełącznik;
- przerwany przewód lub wypalony styk;
- problem z zasilaniem części obwodów płyty;
- uszkodzenie modułu sterowania, jeśli urządzenie ma elektroniczne sterowanie danego obwodu.
Jeżeli nie działają dwa pola, sprawdź najpierw, czy nie mają wspólnego toru zasilania lub elementu sterującego. W takiej sytuacji zakup dwóch pól grzejnych na próbę jest nieuzasadniony. Jeżeli pole grzeje tylko na niektórych ustawieniach, podejrzenie może dotyczyć jednej sekcji pola wieloobwodowego, styków regulatora albo przełącznika.
Jeżeli pole nie wyłącza się po ustawieniu pokrętła na zero, nie używaj go do czasu odłączenia urządzenia przez odpowiedni obwód. Taki objaw może wskazywać na sklejone styki regulatora, przełącznika lub przekaźnika; nie jest typowym dowodem uszkodzenia samej spirali.
Diagnostyka: objaw, pomiar i interpretacja
Pole całkowicie zimne
Po odłączeniu płyty od zasilania i uzyskaniu dostępu do zacisków pola odłącz jego przewody zgodnie z oznaczeniem wykonanym przed demontażem. Pomiar rezystancji wykonuje się na samym elemencie grzejnym, a nie przez cały podłączony obwód.
Sprawne pole powinno wykazywać ciągłość i rezystancję rzędu kilkudziesięciu omów, ale dokładna wartość zależy od mocy oraz napięcia znamionowego konkretnego obwodu. Wynik OL, nieskończona rezystancja lub brak ciągłości wskazuje na przerwę w elemencie. Nieprawidłowo niska rezystancja może wskazywać zwarcie zwojów, lecz prosty pomiar omomierzem nie zawsze pozwala wykryć każdą usterkę ujawniającą się dopiero po nagrzaniu.
Prawidłowa rezystancja pola nie potwierdza sprawności regulatora, przewodów ani styków. Wtedy kolejnym krokiem jest kontrola konektorów, śladów przegrzania, ciągłości przewodów oraz działania elementu sterującego — zgodnie ze schematem właściwym dla tej wersji płyty.
Pole grzeje słabo albo tylko na wybranych ustawieniach
W płytach z regulatorami energii niższe poziomy mocy mogą działać cyklicznie: pole naprzemiennie włącza i wyłącza zasilanie. Samo okresowe żarzenie nie oznacza więc awarii. Nieprawidłowość podejrzewaj wtedy, gdy:
- pole nie osiąga pełnej mocy na najwyższym ustawieniu;
- jedna sekcja pola wieloobwodowego nie działa;
- czas nagrzewania wyraźnie różni się od porównywalnego pola o tej samej mocy;
- regulator powoduje przerwy, iskrzenie, zapach przypalenia albo nagrzewanie pokrętła.
Porównanie z innym polem ma sens tylko wtedy, gdy pola mają zgodną moc i podobną konstrukcję. Różne średnice i moce nie dają miarodajnego punktu odniesienia.
Wszystkie pola nie działają
Przy całkowitym braku grzania nie zaczynaj od wymiany pól. Najpierw należy sprawdzić, czy urządzenie ma prawidłowe zasilanie, czy nie zadziałało zabezpieczenie oraz czy nie ma nadpalonych zacisków w skrzynce przyłączeniowej. Kontrola napięcia w instalacji i na zaciskach urządzenia jest pracą dla wykwalifikowanego instalatora lub serwisanta.
Czynności przy podłączonej płycie, pomiary napięcia oraz ingerencja w listwę przyłączeniową wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Nie zmieniaj mostków ani sposobu zasilania bez schematu znajdującego się na urządzeniu lub w dokumentacji konkretnego wariantu.
Jak uzyskać dostęp do pola i regulatora
W tej rodzinie urządzeń dostęp do podzespołów znajduje się zwykle od spodu po uniesieniu płyty roboczej. Kolejność może różnić się zależnie od zabudowy i wykonania:
- Odłącz urządzenie od zasilania w sposób odpowiedni dla jego instalacji i upewnij się, że powierzchnia jest zimna.
- Usuń elementy zabudowy, które blokują wyjęcie płyty, bez obciążania przewodu przyłączeniowego.
- Zdemontuj mocowania zgodnie z konstrukcją konkretnego egzemplarza i ostrożnie unieś płytę roboczą.
- Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz każdą wiązkę; nie kieruj się wyłącznie kolorem przewodu.
- Odłącz konektory, sprawdź ślady nadtopienia i wymontuj pole lub regulator po odkręceniu właściwych mocowań.
- Po montażu sprawdź, czy przewody są odsunięte od gorących elementów, konektory są osadzone do końca, a uszczelnienia i mocowania nie zostały pominięte.
Nie podważaj szklanej lub metalowej powierzchni narzędziem w miejscu, w którym może zostać uszkodzona uszczelka albo krawędź robocza. Nadpalony konektor nie powinien być ponownie użyty bez oceny jego stanu; sama wymiana pola może nie usunąć przyczyny przegrzewania połączenia.
Po naprawie uruchom każde pole osobno na niskim, a następnie na wyższym ustawieniu. Sprawdź równomierne nagrzewanie, reakcję regulatora, działanie lampek oraz to, czy po wyłączeniu pole przestaje być zasilane. Nie dotykaj powierzchni po teście — może pozostawać gorąca mimo wyłączenia.
Jak dobrać właściwą część
Do identyfikacji Amica przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie uszkodzonej części, jeśli jest czytelne;
- zdjęcie tabliczki oraz zdjęcie elementu po demontażu, z widocznymi zaciskami i mocowaniami.
Dla tej kategorii ważne są również: średnica pola, moc w watach, liczba obwodów, położenie pola, sposób przykręcenia, typ konektorów i numer części. Oznaczenie PG4ES11 może występować w więcej niż jednym wariancie, dlatego sam skrócony model nie powinien być jedyną podstawą zakupu.
Identyczne zdjęcie, podobne pokrętło albo takie samo złącze nie gwarantują zgodności. Różnica w mocy może zmienić rezystancję pola i obciążenie regulatora, a inny układ zacisków może spowodować błędne podłączenie. Przed zamówieniem porównaj dane z tabliczki, oznaczenie części i potwierdzoną listę modeli.
Jeśli nie wiesz, czy potrzebujesz pola grzejnego, regulatora czy elementu obudowy, zacznij od ustalenia, czy obwód grzejny ma ciągłość oraz czy regulator przekazuje zasilanie zgodnie z jego funkcją. Nie kupuj kilku podzespołów na wszelki wypadek.
Konserwacja i zapobieganie uszkodzeniom
Nie zalewaj pokręteł ani szczelin przy polach środkami czyszczącymi. Wilgoć i zabrudzenia mogą sprzyjać korozji konektorów oraz pogarszać pracę styków. Nie stawiaj naczyń tak, aby ich dno wystawało daleko poza pole — miejscowe przegrzewanie może obciążać powierzchnię roboczą i elementy pod nią.

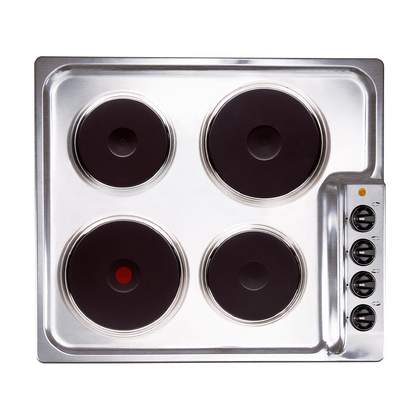

Pęknięta, odkształcona lub skorodowana płyta robocza nie jest wyłącznie problemem estetycznym. Może zmieniać położenie pola, utrudniać prawidłowe mocowanie i zwiększać ryzyko przedostania się wilgoci do wnętrza. Taki element dobiera się po wymiarach, mocowaniach i dokładnym wariancie urządzenia.
FAQ
Czy brak grzania oznacza konieczność wymiany pola?
Nie. Przyczyną może być przerwa w polu, ale także uszkodzony regulator, nadpalone złącze, przewód, wspólne zasilanie albo sterowanie. Rezystancję należy mierzyć po odłączeniu pola od obwodu.
Jaką rezystancję powinno mieć pole grzejne PG4ES11?
Dla pól tej konstrukcji można oczekiwać wartości rzędu kilkudziesięciu omów, lecz dokładna rezystancja zależy od mocy konkretnego pola. Najpewniejsze jest porównanie z wartością wynikającą z dokumentacji lub z identycznym, sprawnym elementem. Sam pomiar nie sprawdza regulatora ani przewodów.
Dlaczego pole cyklicznie się włącza i wyłącza?
Na niższych ustawieniach regulator energii może sterować mocą przez okresowe załączanie i wyłączanie zasilania. To może być normalny sposób regulacji. Podejrzenie usterki pojawia się, gdy pole nie grzeje na maksimum, pracuje niestabilnie, iskrzy albo regulator nadmiernie się nagrzewa.
Czy można wymienić regulator energii bez wymiany pola?
Tak, jeżeli pomiar pola i oględziny wskazują na sprawny element grzejny, a problem dotyczy sterowania. Regulator musi mieć zgodne parametry, sposób mocowania, układ zacisków i przeznaczenie dla właściwego wariantu Amica.
Czy model PG4ES11 wystarczy do dobrania części?
Nie zawsze. Do Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny. Dodatkowe zdjęcie tabliczki oraz starej części pomaga rozróżnić warianty pól, regulatorów i elementów obudowy.
Czy mogę samodzielnie sprawdzić pole miernikiem?
Pomiar rezystancji odłączonego pola może wykonać osoba mająca odpowiednie przygotowanie do pracy przy urządzeniach elektrycznych. Prace przy zasilaniu, listwie przyłączeniowej i pomiary pod napięciem powinien wykonywać wykwalifikowany instalator lub serwisant.
