1106002 - PTCG4.1ZpZtCA (PGCZ6411) Amica
Części do płyty gazowej Amica PTCG4.1ZpZtCA (PGCZ6411), kod 1106002, dobiera się po pełnych oznaczeniach urządzenia oraz rodzaju uszkodzonego elementu. Przy braku iskry, gaśnięciu płomienia lub niestabilnym palniku najpierw sprawdź czystość, ułożenie części i połączenia, a dopiero potem zamawiaj iskrownik, termoparę, dyszę, zawór, ruszt, pokrywę lub uszczelkę.
Jak rozpoznać urządzenie
Kategoria dotyczy płyty gazowej Amica PTCG4.1ZpZtCA, oznaczanej również jako PGCZ6411, o kodzie wyrobu 1106002. Jest to płyta gazowa na szkle z czterema palnikami, w tym palnikiem WOK, zapalaniem uruchamianym pokrętłem oraz zabezpieczeniem przeciwwypływowym gazu. W dokumentacji rodziny PTCG4.1ZpZtCA występują także podobne warianty, między innymi PGCZ6411W oraz MPGCZ6411. Nie należy traktować ich jako tego samego urządzenia bez sprawdzenia oznaczenia z tabliczki znamionowej.
W przypadku urządzeń Amica przed doborem części odczytaj z tabliczki znamionowej:
- model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny.
Sam opis handlowy „PGCZ6411” może nie wystarczyć do rozróżnienia wariantu wykonania. Kod 1106002 jest ważnym identyfikatorem tej kategorii, ale zgodność konkretnej części trzeba potwierdzić także w dokumentacji części lub po numerze urządzenia.
Jakie części występują w tej płycie
W zależności od usterki do tego typu płyty mogą być potrzebne między innymi:
- iskrownik palnika, przewód iskrownika albo generator zapłonu,
- termopara lub inny element układu zabezpieczenia przeciwwypływowego,
- zawór palnika i elementy jego uszczelnienia,
- korpus, korona, nakrywka lub pierścień palnika,

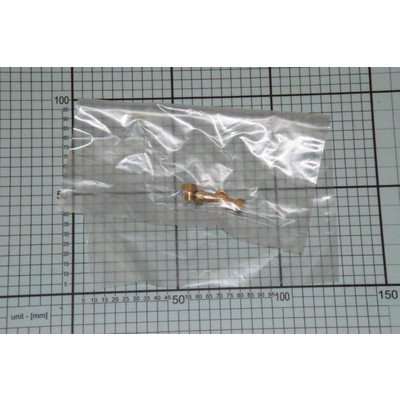

- dysza odpowiednia dla rodzaju gazu,
- ruszt, stopka rusztu albo podkładka palnika,
- pokrętło, element mocujący, uszczelka płyty lub uszczelka palnika,
- szklana płyta podpalnikowa albo elementy mocujące.
Nie każda usterka wymaga wymiany części. Zabrudzone otwory płomieniowe, wilgoć po czyszczeniu, źle ułożona nakrywka palnika, uszkodzona izolacja przewodu zapłonowego lub zbyt szybkie zwolnienie pokrętła mogą dawać objawy podobne do awarii podzespołu.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Jeden palnik nie zapala się, ale słychać cykanie | zabrudzony lub zawilgocony iskrownik, uszkodzona izolacja przewodu, iskra trafia w niewłaściwe miejsce, uszkodzony iskrownik | po odłączeniu zasilania obejrzyj porcelanę iskrownika, przewód i jego położenie; po wystudzeniu oczyść i dokładnie wysusz palnik | Jeżeli generator pracuje, ale iskra nie przeskakuje przy palniku, podejrzany jest iskrownik, przewód lub jego mocowanie. Samo cykanie nie potwierdza sprawności całego układu. |
| Żaden palnik nie daje iskry | brak zasilania, uszkodzony generator, problem ze wspólnym przewodem lub przełączaniem w pokrętłach | sprawdź zasilanie urządzenia i działanie zapłonu przy kilku pokrętłach; nie wykonuj pomiarów pod napięciem bez odpowiednich kwalifikacji | Jeżeli wszystkie palniki zachowują się tak samo, bardziej prawdopodobny jest wspólny element układu zapłonowego niż cztery niezależne iskrowniki. |
| Palnik zapala się zapałką, ale nie z iskrownika | problem w torze zapłonu, zabrudzenie elektrod, uszkodzony przewód lub generator | porównaj położenie i wygląd iskrownika z działającym palnikiem; sprawdź, czy przewód nie ma pękniętej izolacji | Gaz i palnik mogą działać prawidłowo, a usterka może dotyczyć wyłącznie zapłonu. Nie wymieniaj dyszy ani zaworu bez dodatkowych objawów. |
| Płomień gaśnie po puszczeniu pokrętła | zbyt krótkie przytrzymanie pokrętła, termopara nie jest ogrzewana przez płomień, zabrudzony palnik, problem z zaworem lub układem zabezpieczenia | przytrzymaj pokrętło zgodnie z instrukcją, sprawdź położenie termopary względem płomienia i stan palnika | Jeżeli płomień gaśnie tylko po zwolnieniu pokrętła mimo prawidłowego ogrzewania termopary, potrzebna jest diagnostyka termopary, zaworu i ich połączenia. Nie należy trwale omijać zabezpieczenia. |
| Płomień jest nierówny, żółty albo słaby | mokre lub zatkane otwory palnika, źle założona nakrywka, zabrudzona dysza, niewłaściwy rodzaj dyszy lub problem z dopływem gazu | zamknij dopływ gazu, wystudź płytę, zdejmij elementy palnika, umyj je i dokładnie wysusz; sprawdź prawidłowe ułożenie nakrywki | Jeżeli po oczyszczeniu płomień nadal jest nieprawidłowy, nie rozwiercaj dyszy i nie zmieniaj jej średnicy. Sprawdź zgodność z rodzajem gazu i zleć regulację osobie z uprawnieniami. |
| Płomień pojawia się z opóźnieniem | zabrudzone otwory płomieniowe, wilgoć, nieprawidłowe ułożenie korony lub nakrywki, ograniczony dopływ gazu | wyczyść i wysusz palnik, sprawdź osadzenie wszystkich elementów oraz porównaj objaw z innymi palnikami | Jeżeli problem dotyczy wyłącznie jednego palnika, zacznij od jego elementów. Jeżeli występuje na wszystkich, sprawdź dopływ gazu i układ zasilania. |
| Ruszt chwieje się albo przesuwa | zużyte lub brakujące stopki, odkształcony ruszt, zabrudzenie punktów podparcia | zmierz i porównaj stopki, sprawdź ich osadzenie oraz stan rusztu | Wymiar trzpienia, wysokość i sposób mocowania stopki mają znaczenie. Sama podobna średnica nie gwarantuje prawidłowego podparcia naczynia. |
| Czuć gaz albo podejrzewasz nieszczelność | nieszczelne połączenie, uszkodzona uszczelka, zawór lub przewód, nieprawidłowy montaż | nie używaj iskry, płomienia ani przełączników elektrycznych; zamknij dopływ gazu i przewietrz pomieszczenie | Nie uruchamiaj płyty do czasu sprawdzenia instalacji przez uprawnioną osobę. Szczelności nie wolno sprawdzać płomieniem. |
Brak iskry: jak odróżnić iskrownik od generatora
Jeżeli nie działa jeden palnik, a pozostałe zapalają się prawidłowo, zacznij od oględzin pojedynczego toru zapłonu. Sprawdź, czy ceramiczna część iskrownika nie jest pęknięta, zabrudzona albo mokra. Obejrzyj przewód wysokiego napięcia na całej długości. Pęknięta lub nadpalona izolacja może powodować ucieczkę iskry do metalowej części płyty zamiast do palnika.
Jeżeli wszystkie palniki nie dają iskry, przyczyną może być generator zapłonu, wspólne zasilanie albo mechanizm uruchamiany pokrętłami. Wymiana jednego iskrownika nie rozwiąże wtedy problemu. Z kolei zamiana przewodów na generatorze lub pomiar obwodu zapłonu może być przydatny diagnostycznie, ale wymaga znajomości konkretnego układu i odpowiednich zasad bezpieczeństwa. Nie wykonuj takich prób przy otwartym dopływie gazu ani przy odsłoniętych częściach pod napięciem.
Zwykły pomiar ciągłości przewodu nie potwierdza pełnej sprawności iskrownika. Układ zapłonowy pracuje z wysokim napięciem, a uszkodzenie izolacji może ujawniać się dopiero podczas generowania iskry. Jeżeli przewód jest uszkodzony, nie traktuj owinięcia taśmą jako pewnej naprawy elementu pracującego w pobliżu wysokiej temperatury i gazu — bezpieczniejsza jest wymiana właściwego przewodu lub iskrownika.
Palnik gaśnie po puszczeniu pokrętła
W modelach z zabezpieczeniem przeciwwypływowym pokrętło trzeba przytrzymać po zapłonie, aby termopara zdążyła się nagrzać. Jeżeli po prawidłowym uruchomieniu płomień gaśnie natychmiast po puszczeniu pokrętła, sprawdź kolejno:
- Czy płomień obejmuje końcówkę termopary, a nakrywka i korona palnika są prawidłowo założone.
- Czy otwory palnika są czyste i suche.
- Czy pokrętło jest wciskane wystarczająco głęboko i przez odpowiedni czas.
- Czy termopara nie jest luźna, odkształcona albo odsunięta od płomienia.
- Czy problem dotyczy jednego palnika, czy wszystkich.
Jeżeli tylko jeden palnik gaśnie, podejrzenie kieruje się na jego termoparę, połączenie, zawór lub ustawienie płomienia. Jeżeli podobnie zachowują się wszystkie palniki, trzeba uwzględnić wspólny problem z regulacją, montażem albo dopływem gazu. Sama rezystancja termopary mierzona omomierzem nie jest pełnym testem układu — termopara wytwarza napięcie zależne od temperatury, a o działaniu zabezpieczenia decyduje także zawór, połączenie i prawidłowe ogrzewanie końcówki. Pomiar napięcia generowanego przez termoparę oraz test zaworu powinien wykonać technik posiadający odpowiednie kwalifikacje i dokumentację dla danego elementu.
Nierówny płomień i dobór dyszy
Przed wymianą dyszy wyczyść palnik, koronę i nakrywkę oraz usuń wilgoć. Otwory płomieniowe powinny być drożne, ale nie wolno ich rozwiercać ani powiększać. Nie używaj stalowego drutu, który może zmienić przekrój otworu. Dysza jest dobierana nie tylko po gwincie lub wyglądzie, lecz także po typie palnika i rodzaju gazu.
Wariant PTCG4.1ZpZtCA obejmuje palnik WOK, palnik mały i dwa palniki średnie. Nie oznacza to, że jedna dysza pasuje do każdego palnika. Po zmianie rodzaju gazu konieczna może być wymiana kompletu dysz oraz regulacja przepływu minimalnego zaworów. Taką zmianę i kontrolę spalania wykonuje uprawniony instalator. Nie zamawiaj dyszy wyłącznie na podstawie średnicy widocznej na starej części, jeśli nie masz potwierdzenia rodzaju gazu i przeznaczenia palnika.
Dostęp do iskrowników i elementów pod płytą
W tej rodzinie płyt dostęp do iskrownika może prowadzić przez otwór po zdjęciu elementów palnika i odkręceniu mocowań znajdujących się pod palnikiem. W niektórych egzemplarzach potrzebne może być dodatkowe uzyskanie dostępu od spodu lub zdjęcie części obudowy. Konstrukcja mocowań nie powinna być uogólniana na wszystkie warianty.
Przed rozpoczęciem prac:
- zamknij dopływ gazu,
- odłącz płytę od zasilania elektrycznego,
- poczekaj, aż palniki i szkło całkowicie ostygną,
- zdejmij ruszty, nakrywki i korony palników,
- przygotuj pojemnik na różne śruby i wykonaj zdjęcia ułożenia przewodów,
- nie ciągnij za przewód iskrownika ani za przewód termopary.
Przy montażu iskrownik powinien być osadzony w przewidzianym miejscu, a przewód poprowadzony z dala od palnika, ostrych krawędzi i elementów mogących uszkodzić izolację. Po złożeniu sprawdź, czy palnik jest prawidłowo złożony, czy iskra pojawia się przy właściwym miejscu i czy nie ma wyczuwalnego zapachu gazu.
Opisane czynności przy części gazowej, połączeniach gazowych, zaworach, dyszach i regulacji płomienia wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dobór części do Amica PGCZ6411
Przy wyborze części porównaj:
- pełne oznaczenie modelu: PTCG4.1ZpZtCA / PGCZ6411,
- kod wyrobu 1106002,
- 14-cyfrowy numer fabryczny z tabliczki,
- oznaczenie starej części, jeśli jest czytelne,
- miejsce montażu: palnik mały, średni, WOK lub element wspólny,
- wymiary, długość przewodu, sposób mocowania i rodzaj złącza,
- rodzaj gazu oraz przeznaczenie dyszy,
- kształt i średnicę nakrywki, korony, uszczelki albo stopki.
Podobny wygląd, identyczne złącze lub taka sama długość przewodu nie wystarczają do potwierdzenia zgodności. Dotyczy to szczególnie termopar, iskrowników, zaworów, dysz i części palników. W przypadku zamiennika sprawdź, czy producent lub katalog części wskazuje go dla tego modelu i konkretnego wariantu wykonania.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej oraz przesłanie modelu, kodu wyrobu, numeru fabrycznego i zdjęcia uszkodzonego elementu do weryfikacji. Nie kupuj kilku różnych części na próbę. Najpierw ustal, czy objaw dotyczy zapłonu, zabezpieczenia płomienia, dopływu gazu, palnika czy elementu mechanicznego.
Konserwacja i kontrola po naprawie
Po wystudzeniu płyty regularnie czyść elementy palników z tłuszczu i resztek jedzenia. Po myciu dokładnie je wysusz, ponieważ woda może zakłócać przepływ gazu i powodować nieprawidłowe spalanie. Nie stosuj agresywnych środków ani ostrych narzędzi do szklanej powierzchni. Nie przesuwaj garnków po ruszcie, jeśli stopki są uszkodzone lub brakuje ich części.
Po naprawie sprawdź osobno każdy palnik: zapłon, stabilność płomienia po zwolnieniu pokrętła, reakcję na zmianę mocy oraz prawidłowe osadzenie rusztów i nakrywek. Jeżeli pojawi się zapach gazu, płomień pozostaje żółty lub niestabilny, a połączenie było rozłączane, przerwij użytkowanie i zleć kontrolę uprawnionemu instalatorowi. Szczelność sprawdza się odpowiednim środkiem, na przykład wodą z mydłem — nigdy otwartym ogniem.
FAQ
Czy części do PGCZ6411 pasują do PGCZ6411W?
Nie należy zakładać tego automatycznie. PGCZ6411 i PGCZ6411W należą do podobnej rodziny, ale mogą różnić się wykonaniem, kolorem, elementami palnika lub numerami części. Przed zakupem porównaj kod wyrobu i pełne dane z tabliczki znamionowej.
Czy brak iskry oznacza uszkodzony iskrownik?
Nie. Przyczyną może być brak zasilania, generator zapłonu, przewód z uszkodzoną izolacją, wilgoć, zabrudzenie albo niewłaściwe położenie iskrownika. Jeżeli nie działa jeden palnik, zacznij od jego toru zapłonu. Gdy nie działa zapłon na wszystkich palnikach, sprawdź także element wspólny.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Możliwe przyczyny to zbyt krótkie przytrzymanie pokrętła, zabrudzenie lub wilgoć, złe ustawienie termopary względem płomienia, uszkodzona termopara albo problem z zaworem zabezpieczenia. Nie wolno usuwać zabezpieczenia przez mostkowanie ani trwałe blokowanie zaworu.
Czy mogę samodzielnie wymienić dyszę w tej płycie?
Dobór dyszy zależy od rodzaju gazu i konkretnego palnika, a po zmianie może być potrzebna regulacja zaworu oraz kontrola spalania. Prace przy dyszach i regulacji instalacji gazowej powinien wykonać uprawniony instalator.
Jak dobrać termoparę lub iskrownik?
Nie wystarczy zmierzyć długości starego elementu. Porównaj pełny model i kod wyrobu, miejsce montażu, sposób mocowania, długość przewodu, rodzaj końcówki oraz katalogową zgodność części. W razie wątpliwości przygotuj zdjęcie starego elementu i tabliczki znamionowej.
Czy pęknięta szyba płyty pozwala dalej gotować?
Nie. Pęknięta szklana płyta może stanowić zagrożenie i nie powinna być dalej używana. Odłącz urządzenie od zasilania, zamknij dopływ gazu i ustal właściwy wariant szyby lub kompletnej płyty na podstawie danych znamionowych.
