1106076 - PHCG4.1ZpZtC (PHCZ6511/KMG13169C) Amica
Części do płyty gazowej Amica PHCZ6511 / KMG13169C dobieraj po pełnym oznaczeniu urządzenia, a nie tylko po wyglądzie elementu. Przy problemach z zapłonem, gaśnięciem płomienia lub nierównym palnikiem najpierw rozróżnij zabrudzenie, dyszę, iskrownik, termoparę i zawór.
Informacje o modelu Amica 1106076
Kategoria dotyczy płyty gazowej PHCZ6511 / KMG13169C, oznaczonej również jako PHCG4.1ZpZtC i 1106076. Jest to płyta do zabudowy z czterema palnikami, automatycznym zapłonem i zabezpieczeniem przeciwwypływowym. Występują w niej palniki o różnych mocach, dlatego dysze, korony, nakrywki, termopary i zawory nie są elementami uniwersalnymi dla każdej pozycji palnika.
Płyta ma szerokość 600 mm, głębokość 520 mm i wysokość około 98 mm. W dokumentacji modelu podano między innymi palnik WOK o obciążeniu cieplnym 2,8 kW, palniki średnie 1,8 kW oraz palnik mały 1 kW. Te informacje pomagają zidentyfikować urządzenie, ale nie zastępują sprawdzenia oznaczenia konkretnej części.
Objaw nie wskazuje od razu części
Przed zamówieniem podzespołu ustal, co dokładnie dzieje się po przekręceniu i wciśnięciu pokrętła. Ten sam objaw może wynikać z elementu elektrycznego zapłonu, zabrudzenia palnika, ograniczonego dopływu gazu albo układu zabezpieczenia płomienia.
| Objaw | Możliwe przyczyny | Co można sprawdzić | Wniosek i następny krok |
| Nie ma iskry na jednym palniku | Zabrudzony lub pęknięty iskrownik, przewód iskrownika, generator zapłonu, niewłaściwa masa lub wilgoć po zalaniu | Po odłączeniu zasilania obejrzyj elektrodę i przewód; oczyść oraz dokładnie wysusz palnik | Jeśli problem pozostaje tylko na jednym palniku, nie zaczynaj od wymiany generatora. Sprawdź iskrownik i jego przewód; zamiana elementu z odpowiednim, sprawnym palnikiem może pomóc potwierdzić usterkę, ale wymaga dostępu serwisowego |
| Nie ma iskry na kilku palnikach | Generator iskry, zasilanie generatora, wspólna wiązka lub przełączniki przy zaworach | Sprawdź, czy zapłon reaguje na inne pokrętła i czy urządzenie jest zasilane; oględziny wykonuj przy odłączonej wtyczce | Jednoczesny brak iskry w kilku miejscach kieruje uwagę na element wspólny, ale nie pozwala bez pomiarów przypisać winy generatorowi |
| Iskra jest, lecz palnik nie zapala się | Mokry lub źle złożony palnik, zabrudzone otwory korony, zatkana dysza, brak dopływu gazu, zbyt słaba iskra | Zdejmij po ostygnięciu nakrywkę i koronę, umyj oraz wysusz elementy; sprawdź ich prawidłowe ułożenie | Jeżeli pozostałe palniki działają, sprawdzaj najpierw elementy tego palnika. Nie rozwiercaj dyszy i nie zmieniaj jej średnicy |
| Płomień zapala się, ale gaśnie po puszczeniu pokrętła | Termopara poza płomieniem, zabrudzona lub uszkodzona termopara, źle ustawione pokrętło, elektromagnes lub zawór gazowy | Sprawdź, czy końcówka termopary znajduje się w płomieniu i czy palnik jest prawidłowo złożony; porównaj zachowanie z innym palnikiem | Objaw nie potwierdza samodzielnie uszkodzenia termopary. Jeśli podmiana właściwej termopary nie zmienia problemu, podejrzany jest zawór, jego elektromagnes albo mechanika pokrętła |
| Płomień jest mały, żółty lub nierówny | Zabrudzone otwory korony, niewłaściwa nakrywka, zatkana dysza, niewłaściwy rodzaj gazu lub zła regulacja | Oczyść i wysusz palnik, sprawdź oznaczenie dyszy oraz rodzaj gazu na tabliczce znamionowej | Nie wymieniaj zaworu bez wykluczenia zabrudzeń i błędnej dyszy. Zmiana rodzaju gazu wymaga właściwych dysz i regulacji przez uprawnionego instalatora |
| Czuć gaz lub płomień pojawia się w niewłaściwym miejscu | Nieszczelność zaworu, przewodu, połączenia lub uszkodzenie elementu palnika | Natychmiast zamknij dopływ gazu, przewietrz pomieszczenie i nie używaj przełączników ani płomienia | Nie uruchamiaj płyty do czasu sprawdzenia przez uprawnioną osobę. Szczelności nie sprawdza się ogniem |
Zapłon: iskrownik, generator i zasilanie
W tym modelu pokrętła mają funkcję uruchamiania iskrownika. Iskrownik jest elektrodą przy palniku, a generator iskry wytwarza impuls wysokiego napięcia przekazywany przewodem do elektrody. Awaria jednego z tych elementów daje podobne objawy, ale zakres problemu pomaga je odróżnić.
Jeśli nie działa tylko jeden palnik, obejrzyj ceramiczną izolację iskrownika, jego położenie względem korony oraz przewód. Tłuszcz, wilgoć i resztki potraw mogą pogorszyć przeskok iskry. Po zalaniu nie uruchamiaj zapłonu wielokrotnie — najpierw odłącz płytę od zasilania i pozwól elementom wyschnąć.
Jeżeli iskry brakuje na kilku palnikach, sprawdzenie powinno objąć elementy wspólne: zasilanie, generator, wiązkę oraz mechanizm uruchamiany pokrętłami. Pomiar napięcia na obwodzie zapłonu nie jest zwykłym pomiarem niskonapięciowym; ze względu na wysokie napięcie impulsowe i obecność gazu powinien być wykonywany przez serwisanta z odpowiednimi narzędziami.
Nie oceniaj generatora wyłącznie po tym, że słychać cykanie. Dźwięk może występować mimo słabego lub źle kierowanego przeskoku iskry. Z drugiej strony brak iskry na jednym palniku nie dowodzi uszkodzenia generatora, jeśli pozostałe elektrody działają prawidłowo.
Gaśnięcie płomienia po puszczeniu pokrętła
Płyta ma zabezpieczenie przeciwwypływowe. Po zapaleniu płomień powinien ogrzać końcówkę termopary. Sygnał z termopary pozwala utrzymać otwarcie elementu zabezpieczającego w zaworze. Gdy płomień zgaśnie albo termopara nie jest właściwie ogrzewana, dopływ gazu zostaje odcięty.
Kolejność sprawdzenia powinna być następująca:
- Palnik i korona — upewnij się, że są czyste, suche i osadzone w prawidłowej pozycji.
- Końcówka termopary — sprawdź, czy znajduje się w obszarze płomienia, a nie obok niego lub zbyt daleko od korony.
- Pokrętło i trzpień zaworu — sprawdź, czy pokrętło jest prawidłowo osadzone i po wciśnięciu rzeczywiście uruchamia zawór oraz zapłon.
- Termopara — jeżeli jej położenie i palnik są prawidłowe, można porównać element z termoparą przeznaczoną do sprawnego palnika, o ile konstrukcja i długość przewodu na to pozwalają.
- Zawór gazowy — gdy wymiana lub zamiana właściwej termopary nie zmienia objawu, problem może dotyczyć elektromagnesu, gniazda termopary albo mechaniki zaworu.
Pomiar rezystancji zwykłym multimetrem nie jest uniwersalnym testem termopary. Termopara wytwarza sygnał zależny od temperatury, sposobu podłączenia i konstrukcji układu zabezpieczenia. Bez procedury serwisowej dla konkretnego zaworu sam wynik omomierza nie potwierdza sprawności całego zabezpieczenia.
Dysze i rodzaj gazu
Dysza ogranicza ilość gazu doprowadzanego do danego palnika. Jej średnica musi odpowiadać zarówno palnikowi, jak i rodzajowi gazu oraz ciśnieniu zasilania. W dokumentacji tego modelu podano różne oznaczenia dla gazu ziemnego G20/20 mbar oraz dla wariantów LPG G30 o innych ciśnieniach. Nie wolno dobierać dyszy wyłącznie po średnicy gwintu albo podobnym wyglądzie.
Przy wymianie dysz zwróć uwagę na:
- pozycję palnika: mały, średni, duży lub WOK;
- rodzaj gazu wskazany na tabliczce znamionowej i w dokumentacji;
- ciśnienie zasilania;
- oznaczenie wybite lub zapisane na dyszy;
- sposób osadzenia i uszczelnienia elementu;
- konieczność regulacji płomienia minimalnego po przezbrojeniu.
Dyszę wykręca się narzędziem właściwym dla jej konstrukcji, bez uszkadzania gniazda. Nie używaj stalowej igły, wiertła ani kleju do zmiany średnicy otworu. Jeśli dysza jest zatkana, bezpieczniej jest ją oczyścić zgodnie z instrukcją producenta lub wymienić na element o potwierdzonym numerze.
Przezbrojenie płyty na inny rodzaj gazu, regulacja zaworów i kontrola szczelności należą do czynności dla uprawnionego instalatora gazowego. Po pracy trzeba sprawdzić działanie wszystkich palników, zabezpieczenia przeciwwypływowego oraz zapłonu.
Dostęp do części i wymiana

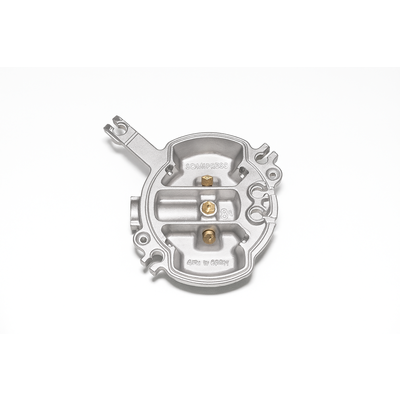

Wymiana nakrywki, korony lub elementów palnika zwykle nie wymaga demontażu całej płyty: po ostygnięciu zdejmij ruszt, nakrywkę i koronę, a następnie oczyść powierzchnie styku. Nie zamieniaj miejscami elementów z różnych palników bez sprawdzenia ich przeznaczenia — palnik WOK i palniki standardowe mają inną budowę.
Do iskrowników, termopar, generatora i zaworów dostęp uzyskuje się od spodu urządzenia. Typowa kolejność obejmuje:
- zamknięcie dopływu gazu i odłączenie zasilania elektrycznego;
- wyjęcie płyty z blatu, jeżeli zabudowa na to pozwala;
- zabezpieczenie szklanej powierzchni przed uderzeniem i zarysowaniem;
- demontaż dolnej osłony zgodnie z konstrukcją konkretnego egzemplarza;
- oznaczenie przewodów i wykonanie zdjęć przed odłączeniem złączy;
- wymianę części bez naprężania przewodów, rur i kapilar;
- ponowny montaż uszczelek, uchwytów i elementów palnika;
- kontrolę szczelności oraz działania przez uprawnionego instalatora, jeśli naruszono obwód gazowy.
Nie podważaj szklanej płyty przypadkowym narzędziem i nie odcinaj przewodów „na skróty”. W różnych wersjach podobnych płyt mocowania, sposób klejenia i prowadzenie przewodów mogą się różnić. Instrukcja modelu wskazuje również, że instalacja oraz czynności przy obwodzie gazowym są przeznaczone dla wykwalifikowanego specjalisty.
Opisane czynności serwisowe przy gazie, zaworach, szczelności i obwodzie zapłonu wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Przy podejrzeniu ulatniania się gazu nie włączaj ani nie wyłączaj urządzeń elektrycznych, nie używaj płomienia i zamknij zawór dopływowy.
Jak dobrać część do PHCZ6511 / KMG13169C
Przy zamówieniu przygotuj pełne dane z tabliczki znamionowej znajdującej się na spodzie płyty oraz oznaczenia z uszkodzonego elementu. Dla tego modelu pomocne są:
- 1106076;
- PHCZ6511;
- KMG13169C;
- PHCG4.1ZpZtC;
- rodzaj gazu i ewentualna informacja o przezbrojeniu;
- numer części odczytany z zaworu, generatora, iskrownika, termopary lub dyszy;
- zdjęcie części wraz z miejscem montażu.
Skrócona nazwa modelu lub podobne zdjęcie mogą nie wystarczyć. Różnice dotyczą długości termopary i iskrownika, typu palnika, średnicy dyszy, kształtu nakrywki, położenia zaworu, sposobu mocowania oraz rodzaju przyłącza. Nie zakładaj, że część pasująca do innej płyty Amica będzie zgodna z PHCZ6511.
Najbezpieczniejszy następny krok to odczytanie wszystkich oznaczeń z tabliczki znamionowej i porównanie ich z numerem części. Jeżeli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki oraz uszkodzonego elementu do weryfikacji przed zakupem. Kategorię nadrzędną części do płyt o szerokości 60–90 cm znajdziesz w częściach zamiennych do płyt gazowych Amica.
FAQ
Czy brak iskry oznacza uszkodzenie generatora?
Nie. Jeśli nie działa tylko jeden palnik, przyczyną może być iskrownik, jego przewód, zabrudzenie albo wilgoć. Generator jest elementem wspólnym, dlatego jego awaria jest bardziej prawdopodobna wtedy, gdy problemy dotyczą kilku palników, ale nadal wymaga to sprawdzenia obwodu.
Dlaczego palnik Amica gaśnie po puszczeniu pokrętła?
Najpierw sprawdź ułożenie i czystość palnika oraz położenie termopary w płomieniu. Podobny objaw może powodować termopara, zawór z elektromagnesem, mechanika pokrętła albo niewłaściwa dysza. Sama obserwacja gaśnięcia nie pozwala wybrać części bez dalszego sprawdzenia.
Czy można zastosować dowolną dyszę o takiej samej średnicy?
Nie. Dysza musi pasować do rodzaju gazu, ciśnienia, konkretnego palnika i konstrukcji płyty. W modelu PHCZ6511 warianty dysz różnią się między palnikami i rodzajami gazu. Po wymianie może być potrzebna regulacja płomienia minimalnego.
Czy termoparę można sprawdzić miernikiem?
Można wykonać pomiary przewidziane w dokumentacji konkretnego układu, lecz zwykły pomiar rezystancji nie potwierdza sprawności termopary podczas pracy. Sygnał zależy od temperatury i współpracy z zaworem. Praktycznym testem porównawczym może być użycie właściwej termopary z działającego palnika, jeśli konstrukcja na to pozwala.
Czy do wymiany iskrownika trzeba wyjmować płytę z blatu?
W tym typie płyty dostęp do iskrownika i generatora prowadzi zwykle od spodu, dlatego często trzeba wyjąć urządzenie z zabudowy. Dokładna kolejność zależy od mocowania konkretnego egzemplarza. Nie podważaj szklanej powierzchni bez sprawdzenia konstrukcji i instrukcji serwisowej.
Jakie dane wysłać przy doborze części?
Podaj pełne oznaczenie z tabliczki: 1106076, PHCZ6511, KMG13169C lub PHCG4.1ZpZtC, a także rodzaj gazu, numer starej części i zdjęcie jej mocowania. Przy częściach palnika pokaż również, czy element pochodzi z palnika małego, średniego czy WOK.
