1106127 - PVG4.0ZpZtR (PG6610X) Amica
Części do płyty gazowej Amica 1106127 – PVG4.0ZpZtR (PG6610X) dobieraj na podstawie pełnych oznaczeń urządzenia, nie tylko zdjęcia. Przy problemach z płomieniem, zapłonem, pokrętłem lub rusztem poradnik pomaga odróżnić zabrudzenie od usterki podzespołu i bezpiecznie przygotować naprawę.
Amica PG6610X / PVG4.0ZpZtR – najważniejsze informacje
Model Amica PG6610X odpowiada oznaczeniu PVG4.0ZpZtR oraz numerowi wyrobu 1106127. Jest to czteropalnikowa płyta gazowa z powierzchnią ze stali nierdzewnej, stalowymi rusztami i zapalaniem iskrownikiem uruchamianym przez pokrętło. W dokumentacji modelu podano szerokość 580 mm, głębokość 500 mm, wysokość 87 mm oraz przyłącze gazowe G1/2. Występuje zabezpieczenie przeciwwypływowe, dlatego po zapaleniu palnika pokrętło trzeba przytrzymać przez około 10 sekund.
Podane dane identyfikują konkretną rodzinę urządzenia, ale nie potwierdzają automatycznie zgodności każdej części. W obrębie podobnie wyglądających płyt Amica mogą występować różne korpusy palników, zawory, długości termopar, przewody iskrowników, dysze i mocowania.
Jak rozpoznać przyczynę usterki
Pojedynczy objaw nie wskazuje jeszcze konkretnej części. W przypadku tej płyty warto przejść od objawu do prostszych kontroli:
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Pokrętło jest wciśnięte, ale nie pojawia się iskra | Wilgoć lub zabrudzenie, uszkodzony iskrownik, przewód, generator albo wyłącznik w pokrętle | Po odłączeniu zasilania obejrzyj elektrodę, porcelanę, przewód i złącza; sprawdź, czy po wysuszeniu objaw znika | Jeśli nie działa jeden palnik, podejrzany jest jego obwód. Jeśli nie iskrzy żaden, trzeba sprawdzić zasilanie generatora, generator i wspólne przewody |
| Iskra jest, ale palnik się nie zapala | Zabrudzone otwory korony, źle ułożona nakrywka, niedrożna dysza, niewłaściwy rodzaj gazu lub brak dopływu gazu | Zdejmij nakrywkę i koronę, oczyść oraz dokładnie osusz otwory. Sprawdź, czy elementy leżą równo i czy przy próbie zapłonu słychać dopływ gazu | Jeśli po oczyszczeniu iskra jest prawidłowa, problem nie musi dotyczyć iskrownika. Brak przepływu gazu wymaga kontroli układu gazowego przez uprawnionego instalatora |
| Płomień gaśnie po puszczeniu pokrętła | Niedogrzana lub zabrudzona termopara, nieprawidłowe ustawienie płomienia, magnes w zaworze, problem z pokrętłem lub zbyt mały płomień | Sprawdź, czy końcówka termopary znajduje się w płomieniu, czy pokrętło jest przytrzymane dostatecznie długo oraz czy mechanizm pokrętła nie ogranicza jego skoku | Jeżeli palnik gaśnie mimo prawidłowego płomienia i czasu nagrzania, termopara jest tylko jednym z podejrzeń; możliwy jest także zawór albo mechanizm pokrętła |
| Płomień jest żółty, nierówny albo odrywa się od palnika | Wilgoć, zabrudzenie korony, zatkane otwory, niewłaściwa dysza, nieprawidłowe ciśnienie lub regulacja | Oczyść i osusz palnik, sprawdź ułożenie korony oraz zgodność dyszy z rodzajem gazu | Jeżeli problem dotyczy kilku palników, szukaj przyczyny wspólnej. Sam zakup korony nie rozwiąże problemu z niewłaściwym gazem lub regulacją |
| Płomień nie reaguje prawidłowo na pokrętło | Zużyty zawór gazowy, zabrudzenie mechanizmu, źle ustawiony trzpień, blokada pokrętła lub regulacja minimalnego płomienia | Sprawdź, czy pokrętło nie zacina się i czy każdy palnik reaguje podobnie. Regulację zaworu pozostaw instalatorowi | Nierówna praca jednego zaworu może wskazywać na jego zużycie, ale bez dostępu do konkretnej konstrukcji nie należy zamawiać zaworu wyłącznie po wyglądzie |
| Ruszt chwieje się albo naczynie stoi niestabilnie | Odkształcony ruszt, uszkodzone stopki, zabrudzenie punktów podparcia, niewłaściwe ułożenie | Zdejmij ruszt i sprawdź, czy wszystkie punkty podparcia dotykają powierzchni oraz czy element nie jest wygięty | Widoczne odkształcenie lub pęknięcie zwykle uzasadnia wymianę rusztu; nie należy kompensować go przypadkowymi podkładkami |
Zapłon i iskrownik
W modelu PG6610X zapalanie jest powiązane z pokrętłem. Po jego wciśnięciu generator wytwarza wysokie napięcie zapłonowe, a iskrownik powinien kierować przeskok iskry w pobliże korony palnika. Iskra może być niewidoczna przy jasnym świetle, dlatego diagnostykę wykonuje się przede wszystkim przez obserwację miejsca przeskoku, słuchanie regularnego cykania oraz porównanie zachowania z innymi palnikami.
Przed zakupem iskrownika warto sprawdzić:
- czy elektroda nie jest pęknięta, okopcona albo przesunięta względem palnika;
- czy porcelanowy izolator jest suchy i nie ma śladów przebicia;
- czy przewód nie dotyka metalowej osłony i nie ma przetarć;
- czy korona palnika jest prawidłowo założona;
- czy po zalaniu problem nie ustępuje po całkowitym wysuszeniu urządzenia.
Jeżeli nie działa jeden iskrownik, generator nie musi być uszkodzony. Jeżeli wszystkie palniki przestały iskrzyć jednocześnie, bardziej prawdopodobny jest problem ze wspólnym zasilaniem, generatorem, przewodem lub elementem uruchamiającym. Test ciągłości przewodu wykonuj wyłącznie przy odłączonym urządzeniu i po rozładowaniu układu. Pomiar omomierzem nie potwierdza sprawności generatora podczas pracy i nie zastępuje kontroli zgodnej ze schematem konkretnego egzemplarza.
Po wymianie elementu zapłonu nie testuj płyty z luźno ułożonymi koronami i nakrywkami. Palniki muszą być kompletne i prawidłowo osadzone, ponieważ ich metalowe elementy wpływają na drogę przeskoku iskry. Prawidłowe złożenie wszystkich elementów palnika jest także istotne przy ocenie, czy iskra znajduje właściwą drogę do palnika.
Palnik gaśnie po puszczeniu pokrętła
Wersja oznaczona symbolem Zt ma zabezpieczenie przeciwwypływowe. Termopara przekazuje do zaworu informację wynikającą z nagrzania końcówki przez płomień. Jeżeli płomień zgaśnie albo termopara nie zostanie prawidłowo ogrzana, zawór może odciąć dopływ gazu.
Najpierw sprawdź czynności niewymagające ingerencji w układ gazowy:
- Upewnij się, że nakrywka i korona palnika leżą równo.
- Oczyść otwory płomieniowe i usuń wilgoć.
- Sprawdź, czy końcówka termopary znajduje się w stabilnej części płomienia.
- Po zapłonie przytrzymaj pokrętło przez czas wskazany w instrukcji modelu.
- Sprawdź, czy pokrętło po wciśnięciu ma prawidłowy skok i nie jest odsunięte od panelu.
- Porównaj wysokość i stabilność płomienia z innymi palnikami.
Jeżeli palnik gaśnie mimo prawidłowego płomienia, przyczyną może być termopara, jej mocowanie, połączenie z zaworem albo elektromagnes w zaworze. Możliwy jest także problem z pokrętłem lub mechanizmem, który nie utrzymuje właściwego położenia zaworu po zwolnieniu nacisku. Podstawowy pomiar ciągłości termopary nie rozstrzyga wszystkich przypadków, ponieważ element musi również wytworzyć właściwy sygnał po nagrzaniu. Wymiana termopary na próbę ma sens tylko wtedy, gdy nowa część ma właściwe przyłącze, długość i mocowanie. Nie należy mostkować zabezpieczenia ani utrzymywać zaworu w pozycji otwartej prowizorycznym sposobem.
Dysze, korony i rodzaj gazu

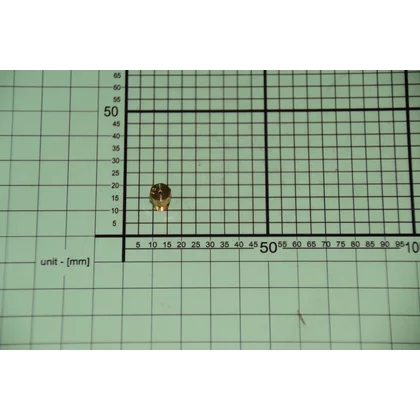

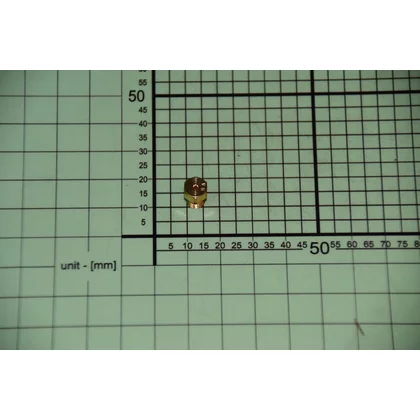

Niewłaściwy płomień nie zawsze oznacza uszkodzenie palnika. Otwory korony mogą być zatkane resztkami jedzenia, a dysza może być zabrudzona albo dobrana do innego rodzaju gazu. Dokumentacja modelu rozróżnia dysze dla gazu ziemnego G20 20 mbar i gazu płynnego G30/G31; wartości oraz oznaczenia należy odnosić do tabeli właściwej dla tego urządzenia, a nie przenosić na podobny model.
Nie rozwiercaj dyszy i nie czyść jej twardym drutem. Zmiana średnicy otworu może zmienić ilość gazu i charakterystykę spalania. Przezbrojenie na inny rodzaj gazu obejmuje wymianę odpowiednich dysz oraz regulację zaworów i powinno być wykonane przez instalatora z wymaganymi uprawnieniami. Po pracy przy połączeniach gazowych szczelność sprawdza się odpowiednim środkiem, na przykład roztworem wody z mydłem; nigdy nie używaj płomienia.
Dostęp do części i wymiana
Części widoczne, takie jak nakrywki, korony i ruszty, można zwykle zdjąć od góry po ostygnięciu płyty. Przed ponownym montażem należy je umyć, osuszyć i ułożyć dokładnie w gniazdach. Nie zamieniaj koron między palnikami tylko dlatego, że pasują mechanicznie — ich geometria może być związana z konkretną mocą palnika.
Dostęp do iskrowników, termopar, generatora i zaworów wymaga zwykle odłączenia płyty od zasilania, zamknięcia dopływu gazu oraz uzyskania dostępu od spodu. W zależności od wersji konstrukcyjnej może być konieczne wyjęcie urządzenia z blatu, zdjęcie dolnej osłony, pokręteł lub elementów mocujących palniki. Nie należy podważać stalowego panelu w miejscach, których nie przewiduje konstrukcja, ani ciągnąć za przewody.
Przy demontażu:
- wykonaj zdjęcia połączeń przed ich odłączeniem;
- oznacz przewody i nie zamieniaj ich miejscami;
- nie wyginaj rur gazowych i nie obciążaj króćców zaworów;
- wymieniaj uszczelnienia, jeżeli zostały naruszone lub producent przewiduje ich wymianę;
- po montażu sprawdź osadzenie koron, nakrywek i rusztów;
- po pracach przy gazie wykonaj kontrolę szczelności i działania przez uprawnionego instalatora.
Opisane czynności przy instalacji gazowej, zaworach, dyszach i regulacji płomienia wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Przy podejrzeniu ulatniania się gazu zamknij zawór, przewietrz pomieszczenie, nie włączaj przełączników elektrycznych i wyłącz urządzenie z eksploatacji do czasu usunięcia przyczyny.
Jak dobrać część do modelu 1106127
Do identyfikacji urządzenia użyj pełnych danych z tabliczki znamionowej. W przypadku Amica należy przygotować:
- model: PVG4.0ZpZtR lub PG6610X;
- kod wyrobu: 1106127;
- 14-cyfrowy numer fabryczny;
- oznaczenie rodzaju gazu, jeżeli dobierana jest dysza, zawór lub element palnika;
- zdjęcie uszkodzonej części i jej mocowania, gdy różnią się warianty wykonania.
Samo oznaczenie PG6610X może nie wystarczyć do rozróżnienia zmian produkcyjnych. Nie kieruj się wyłącznie kolorem przewodu, liczbą pinów, podobnym zdjęciem ani tym, że część pasuje do innej płyty Amica. Przy zaworach, termoparach, iskrownikach i dyszach znaczenie mają długość, gwint, położenie końcówki, sposób przyłączenia, moc palnika oraz rodzaj gazu.
W przypadku iskrownika szczególnie ważne są długość przewodu, długość i kształt porcelany, sposób mocowania, położenie elektrody oraz liczba elementów w zestawie. Katalog części Amica obejmuje iskrowniki o różnych długościach przewodów i różnych wykonaniach, dlatego sama nazwa „iskrownik do Amica” nie potwierdza zgodności. Przed zamówieniem porównaj numer części, wymiary, mocowanie i zastosowanie z danymi urządzenia.
Jeśli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej oraz zdjęcie elementu od strony mocowania. To bezpieczniejsza droga niż zakup kilku części na próbę.
Więcej modeli z tej grupy znajdziesz w kategorii płyty gazowe Amica o szerokości 60–90 cm. Nie traktuj jednak części z sąsiednich modeli jako automatycznie zgodnych — podobne oznaczenia PVG, PTCG lub PG nie potwierdzają identycznej konstrukcji.
FAQ
Czy część do PG6610X będzie pasować do każdej płyty Amica?
Nie. Zgodność trzeba potwierdzić po pełnym oznaczeniu urządzenia, numerze wyrobu, numerze fabrycznym oraz parametrach części. Podobny wygląd lub identyczne złącze nie wystarczą, zwłaszcza w przypadku zaworów, termopar, iskrowników i dysz.
Co zrobić, gdy palnik Amica zapala się, ale gaśnie po puszczeniu pokrętła?
Najpierw sprawdź ułożenie korony, czystość palnika, położenie końcówki termopary, czas przytrzymania pokrętła oraz jego mechanizm. Jeżeli płomień jest prawidłowy, a palnik nadal gaśnie, podejrzana jest termopara albo zabezpieczenie w zaworze. Nie omijaj zabezpieczenia przeciwwypływowego.
Czy brak iskry oznacza konieczność wymiany generatora?
Nie. Przy jednym niedziałającym palniku przyczyną może być iskrownik, przewód, wilgoć, zabrudzenie lub jego położenie. Gdy nie iskrzą wszystkie palniki, sprawdzenia wymagają także generator, zasilanie i wspólne połączenia. Pomiar należy wykonywać przy odłączonym urządzeniu, a testy układu zapłonowego zgodnie ze schematem właściwym dla modelu.
Czy można samodzielnie wymienić dyszę w tej płycie?
Wymiana dyszy jest elementem pracy przy układzie gazowym i musi uwzględniać rodzaj gazu oraz późniejszą regulację płomienia. W modelu PG6610X przezbrojenie i regulację powinien wykonać uprawniony instalator. Nie rozwiercaj dyszy i nie dobieraj jej tylko po średnicy widocznej na zdjęciu.
Jakie dane Amica przygotować do doboru części?
Przygotuj model PG6610X lub PVG4.0ZpZtR, kod wyrobu 1106127, 14-cyfrowy numer fabryczny oraz zdjęcia tabliczki i uszkodzonego elementu. Przy częściach gazowych warto podać także rodzaj gazu i oznaczenie palnika.
Czy ruszt z podobnej płyty można zamontować w PG6610X?
Nie należy zakładać takiej zgodności. Poza wymiarami liczą się punkty podparcia, kształt wycięć, wysokość nad palnikami i stabilność naczyń. Ruszt powinien być przeznaczony do właściwego wariantu urządzenia i nie może być odkształcony ani pęknięty.
