20753 - NKG4.0R mod.PG3099 Gz50 kuch.gazowa
Części do płyty gazowej Amica 20753 NKG4.0R mod. PG3099 GZ50 dobieraj po pełnym oznaczeniu urządzenia oraz rodzaju elementu. Problemy z płomieniem, zapłonem, pokrętłem, rusztem lub dyszą mogą mieć różne przyczyny, dlatego przed zakupem warto sprawdzić montaż, czystość i zgodność części z wariantem GZ50.
Jakie części pasują do Amica 20753 NKG4.0R PG3099
Model 20753 odpowiada urządzeniu Amica NKG4.0R, oznaczanemu również jako PG3099, przeznaczonemu do gazu GZ50. W tej rodzinie występują między innymi elementy palników BSI, nakrywki i kołpaki palników, dysze, korpusy palników, rurki gazowe, zawory, pokrętła, sprężyny pokręteł, ruszt, elementy mocujące oraz płyta robocza.
Nie każda część wyglądająca podobnie będzie odpowiednia. Różnice mogą dotyczyć średnicy dyszy, rodzaju gazu, położenia palnika, długości rurki, kształtu mocowania, wersji korpusu lub wykonania płyty roboczej.
Od objawu do właściwej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Palnik nie zapala się, mimo że gaz dochodzi | Zabrudzone otwory palnika, wilgoć, źle ułożona nakrywka, zabrudzony iskrownik, problem z generatorem zapłonu lub przewodem | Po ostygnięciu zdejmij nakrywkę i koronę palnika, oczyść otwory, wysusz elementy i sprawdź, czy iskra przeskakuje przy właściwym miejscu | Jeśli pozostałe palniki zapalają się prawidłowo, szukaj przyczyny lokalnie przy danym palniku; nie kupuj od razu generatora |
| Nie działa zapłon na kilku palnikach | Brak zasilania układu iskrownika, uszkodzony generator, przewód lub wspólne połączenie | Sprawdź, czy słychać charakterystyczne cykanie i czy problem dotyczy wszystkich palników | Przy braku iskry na kilku palnikach potrzebna jest diagnostyka układu zapłonowego; pomiary elektryczne wykonuje osoba z odpowiednimi kwalifikacjami |
| Płomień jest nierówny, żółty albo wychodzi tylko z części otworów | Zabrudzenie korony, wilgoć, źle założony kołpak, niedrożna dysza, niewłaściwa dysza lub problem z dopływem gazu | Oczyść i wysusz palnik, sprawdź ułożenie kołpaka oraz drożność otworów. Nie rozwiercaj dyszy i nie zmieniaj jej średnicy | Jeżeli po czyszczeniu płomień nadal jest nieprawidłowy, sprawdź właściwy korpus, dyszę i dopływ gazu |
| Palnik gaśnie po zapaleniu | Zbyt szybkie puszczenie pokrętła, zabrudzenie strefy płomienia, nieprawidłowy montaż palnika, słaby dopływ gazu albo — jeśli występuje — usterka zabezpieczenia przeciwwypływowego | Przytrzymaj pokrętło zgodnie z instrukcją urządzenia i obserwuj, czy płomień obejmuje koronę. Sprawdź, czy palnik jest suchy i prawidłowo złożony | Jeśli objaw nie ustępuje, nie wymieniaj kilku części jednocześnie. Do diagnozy zaworu lub zabezpieczenia potrzebny jest uprawniony serwisant |
| Płomień jest zbyt mały tylko na jednym palniku | Niedrożna dysza, zabrudzony kanał palnika, niewłaściwy kołpak, uszkodzony zawór lub rurka gazowa | Porównaj zachowanie z palnikiem tego samego typu. Sprawdź elementy po ostygnięciu, bez ingerencji w regulację gazu | Dobierz dyszę według rodzaju gazu i oznaczenia palnika; zawór lub rurkę wymienia się dopiero po potwierdzeniu usterki |
| Pokrętło obraca się luźno, spada albo nie wciska zapłonu | Pęknięte pokrętło, zużyta sprężyna, uszkodzony trzpień lub element dystansowy | Porównaj skok i opór pokrętła z innymi palnikami. Nie wciskaj pokrętła na siłę i nie podkładaj przypadkowych elementów | Dobierz pokrętło, sprężynę lub element mocujący po numerze części i wykonaniu zaworu |
| Naczynie stoi niestabilnie | Uszkodzony lub odkształcony ruszt, brak elementu ustalającego, zużyta podkładka albo niewłaściwe położenie rusztu | Sprawdź, czy ruszt leży na wszystkich punktach podparcia i czy elementy gumowe lub ustalające nie są pęknięte | Wymień właściwy ruszt, element ustalający albo podkładkę; nie używaj prowizorycznych podpór |
Gdy nie działa jeden palnik
Najpierw wyklucz przyczyny eksploatacyjne: wilgoć, tłuszcz, źle ułożoną nakrywkę i niedrożne otwory płomieniowe. Po czyszczeniu wszystkie elementy palnika muszą być suche. Nakrywka nie może być przechylona ani oparta na zabrudzeniu.
Jeżeli słychać iskrę, ale gaz nie zapala się, problem może leżeć po stronie dopływu gazu, dyszy, korony palnika albo ustawienia elementów. Jeżeli nie ma iskry tylko przy jednym palniku, podejrzewa się lokalny iskrownik, jego przewód, położenie elektrody lub zabrudzenie. Sam brak cykania nie potwierdza jeszcze uszkodzenia generatora.
Gdy problem dotyczy kilku palników
Usterka wspólna dla kilku palników bardziej wskazuje na dopływ gazu, wspólny element zapłonu, zasilanie elektryczne układu zapalania albo nieprawidłowe warunki instalacji. Przed zakupem generatora sprawdź, czy urządzenie ma zasilanie, czy zawór dopływu gazu jest otwarty i czy problem nie pojawił się po zalaniu płyty.
Nie wykonuj pomiarów pod napięciem ani nie zdejmuj osłon układu zapłonowego bez odpowiednich kwalifikacji. Wartości napięcia i sposób podłączenia zależą od konkretnej konstrukcji.
Czyszczenie palnika i dyszy
Czyszczenie jest pierwszym krokiem przy nierównym płomieniu, problemach z zapłonem i gaśnięciu palnika. Przed rozpoczęciem pracy:
- Zamknij dopływ gazu i poczekaj, aż płyta całkowicie ostygnie.
- Zdejmij ruszt, nakrywkę i koronę palnika.
- Umyj elementy z tłuszczu, a następnie dokładnie je wysusz.
- Oczyść otwory płomieniowe z osadu.
- Załóż elementy w pierwotnej kolejności i sprawdź, czy nakrywka leży równo.
Jeżeli konieczne jest oczyszczenie otworu dyszy, używaj wyłącznie metody dopuszczonej dla danego urządzenia. W instrukcjach Amica wskazywany jest cienki drut miedziany; nie należy stosować stalowego drutu ani rozwiercać otworu, ponieważ zmiana średnicy może zmienić ilość gazu i charakterystykę płomienia.
Jeżeli po czyszczeniu płomień nadal jest żółty, kopci, odrywa się od korony albo pozostaje wyraźnie słabszy, nie reguluj samodzielnie instalacji gazowej. Przyczyną może być niewłaściwa dysza, niezgodny rodzaj gazu, uszkodzenie zaworu albo problem z ciśnieniem zasilania.
Dobór dyszy do wariantu GZ50
Dysza nie jest częścią uniwersalną. Należy ją dopasować do rodzaju gazu, pozycji palnika i konstrukcji korpusu. W ofercie dla tej kategorii występują dysze BSI o różnych średnicach, między innymi 0,52 mm, 0,67 mm i 0,84 mm. Nie oznacza to, że każda z nich pasuje do każdego palnika tego urządzenia.
Przed zakupem sprawdź:
- oznaczenie urządzenia: Amica NKG4.0R / PG3099, kategoria 20753;
- wariant gazu wskazany na tabliczce i w dokumentacji;
- położenie palnika: mały, średni lub duży;
- oznaczenie korpusu palnika, jeżeli jest dostępne;
- numer części znajdujący się na starej dyszy lub w katalogu części;
- sposób wkręcenia i wymiary elementu.
Samo podobieństwo gwintu albo identyczny wygląd nie wystarcza. Zastosowanie zbyt dużej lub zbyt małej dyszy może powodować nieprawidłowe spalanie, kopcenie, niestabilny płomień albo niewystarczającą moc.

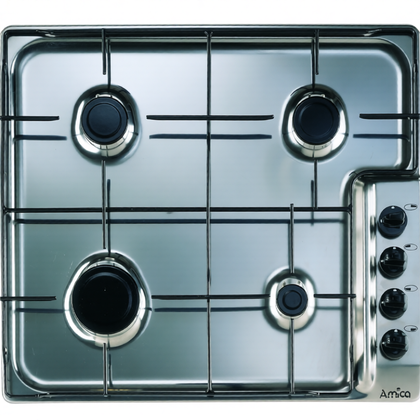

Wymiana elementów palnika i płyty roboczej
Nakrywkę, koronę, ruszt czy pokrętło można zwykle wymienić po ostygnięciu urządzenia i odłączeniu zasilania elektrycznego układu zapłonu. Przed demontażem porównaj położenie elementu, sfotografuj sposób montażu i zachowaj podkładki oraz sprężyny. Nie dokręcaj mocowań z nadmierną siłą, ponieważ można odkształcić płytę lub zerwać gwint.
Dostęp do dysz, zaworów, rurek gazowych, przewodów iskrowników i elementów znajdujących się pod płytą roboczą wymaga zdjęcia odpowiednich części obudowy. Kolejność różni się zależnie od wykonania PG3099. Przed rozpoczęciem należy zamknąć zawór gazu, odłączyć zasilanie i zabezpieczyć urządzenie przed przypadkowym uruchomieniem.
Wymiana zaworu, rurki gazowej, dyszy w ramach zmiany rodzaju gazu oraz prace przy połączeniach gazowych wymagają uprawnień, doświadczenia i sprawdzenia szczelności odpowiednią metodą. Nie wolno sprawdzać szczelności płomieniem, wykonywać prowizorycznych połączeń ani omijać zabezpieczeń.
Po naprawie elementów gazowych trzeba sprawdzić prawidłowe osadzenie palników, stabilność płomienia na dużej i małej mocy oraz brak wyczuwalnego zapachu gazu. W razie podejrzenia nieszczelności natychmiast zamknij zawór, przewietrz pomieszczenie, nie włączaj urządzeń elektrycznych i wezwij uprawnionego instalatora.
Jak dobrać część po tabliczce znamionowej
Dla urządzeń Amica nie ograniczaj się do skróconej nazwy modelu. Do weryfikacji zgodności przygotuj:
- model lub typ urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- zdjęcie tabliczki znamionowej, jeśli oznaczenie jest nieczytelne;
- zdjęcie zużytej części i jej mocowania, gdy część ma kilka wariantów.
W przypadku tej kategorii oznaczenie 20753 - NKG4.0R mod. PG3099 GZ50 identyfikuje rodzinę urządzenia, ale nie zastępuje kontroli numeru części. Przy elementach takich jak dysze, korpusy palników, zawory, rurki i płyta robocza porównaj również położenie palnika, wykonanie oraz sposób montażu.
Nie zamawiaj części wyłącznie na podstawie fotografii, nazwy handlowej „PG3099” albo samego podobieństwa złącza. Najbezpieczniejszym następnym krokiem jest przesłanie pełnych danych z tabliczki znamionowej oraz zdjęcia uszkodzonego elementu do weryfikacji.
FAQ
Czy dysza 0,52 mm będzie pasować do każdego palnika PG3099?
Nie. Średnica dyszy zależy od rodzaju gazu, mocy palnika i zastosowanego korpusu. Przed zakupem sprawdź położenie palnika, oznaczenie korpusu oraz zgodność z wariantem GZ50.
Dlaczego palnik nie zapala się po zalaniu?
Wilgoć może ograniczyć zapłon i zakłócić przepływ gazu przez otwory palnika. Zamknij dopływ gazu, poczekaj na ostygnięcie urządzenia, zdejmij palnik, umyj go i dokładnie wysusz. Jeśli problem pozostaje, sprawdź iskrownik i dopływ gazu.
Czy nierówny płomień oznacza konieczność wymiany palnika?
Nie. Najpierw sprawdź czystość korony, drożność otworów, prawidłowe ułożenie nakrywki i właściwą dyszę. Wymiana korpusu palnika ma sens dopiero po stwierdzeniu pęknięcia, odkształcenia lub niedrożności, której nie można usunąć bez zmiany elementu.
Co zrobić, gdy pokrętło nie uruchamia iskry?
Sprawdź, czy problem dotyczy jednego pokrętła czy wszystkich. Przy jednym palniku możliwe są uszkodzenie pokrętła, sprężyny, elementu zapłonu lub przewodu. Przy kilku palnikach trzeba sprawdzić wspólne zasilanie i generator, ale wymaga to odpowiedniej diagnostyki elektrycznej.
Czy można samodzielnie wymienić rurkę gazową albo zawór?
Nie traktuj tych prac jak zwykłej wymiany elementu mechanicznego. Rurka i zawór należą do układu gazowego, dlatego ich demontaż, montaż i kontrolę szczelności powinien wykonać uprawniony instalator lub serwisant.
Jakie dane podać przy pytaniu o część do Amica 20753?
Podaj typ NKG4.0R lub PG3099, kod wyrobu, 14-cyfrowy numer fabryczny, wariant GZ50 oraz zdjęcie tabliczki znamionowej. Przy częściach palnika dodaj fotografię elementu i wskaż, czy dotyczy palnika małego, średniego czy dużego.
