21145 - PGB4.11ZpZsAoGb GZ50 płyta gazowa
Części do płyty gazowej Amica 21145 - PGB4.11ZpZsAoGb GZ50 dobiera się po pełnym oznaczeniu urządzenia, ponieważ podobne dysze, termopary, iskrowniki i elementy palnika mogą różnić się wykonaniem. Przy problemach z zapłonem, płomieniem lub gaśnięciem palnika warto najpierw rozróżnić usterkę części od zabrudzenia, niewłaściwego ustawienia albo problemu z zaworem.
Jakie części występują w płycie Amica PGB4.11ZpZsAoGb
Model PGB4.11ZpZsAoGb, występujący także pod oznaczeniem PGCB6101AoB, jest płytą gazową z czterema palnikami, elektrycznym zapłonem iskrowym i zabezpieczeniem przeciwwypływowym gazu. Instrukcja tego modelu podaje palnik mały o obciążeniu 1,0 kW, palniki średnie po 1,8 kW oraz palnik duży lub WOK o obciążeniu 2,8 kW. Przy doborze części znaczenie ma nie tylko typ palnika, ale również jego położenie, konstrukcja korpusu, rodzaj gazu i kompletne oznaczenie urządzenia.
W tej grupie części mogą znajdować się między innymi:
- dysze gazowe odpowiednie dla konkretnego palnika i rodzaju gazu;

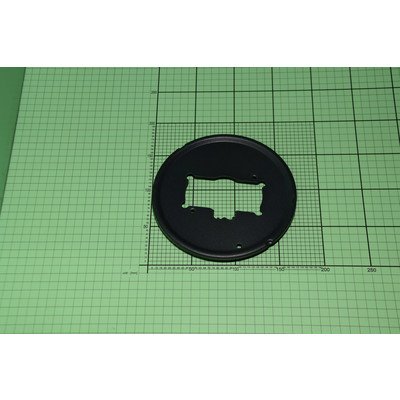

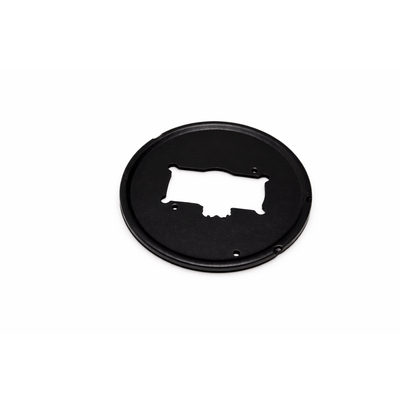

- korony, nakrywki i korpusy palników;
- termopary zabezpieczenia przeciwwypływowego;
- iskrowniki oraz przewody zapłonowe;
- zawory gazowe z elementem elektromagnetycznym;
- pokrętła, podkładki regulacyjne, mocowania, śruby i uszczelnienia.
Sama nazwa części, zdjęcie lub liczba pinów nie potwierdza zgodności. W urządzeniu gazowym istotne są również wymiary, sposób mocowania, długość przewodu, położenie końcówki termopary, rodzaj palnika i parametry instalacji.
Palnik nie zapala się albo zapala się z opóźnieniem
Najpierw rozdziel dwa różne objawy:
- nie ma iskry – podejrzane są iskrownik, przewód, generator zapłonu, styk w pokrętle lub wilgoć po zalaniu;
- iskra jest, ale gaz się nie zapala – sprawdź ustawienie korony i nakrywki, drożność otworów płomieniowych, stan elektrody oraz dopływ gazu;
- gaz zapala się od zapałki, ale nie od iskry – problem dotyczy toru zapłonowego, odległości elektrody od palnika, zabrudzenia albo przebicia iskry do metalowej części płyty;
- płomień jest słaby, żółty lub nierówny – przyczyną może być zabrudzona korona, niewłaściwa dysza, nieprawidłowy rodzaj gazu, problem z ciśnieniem albo uszkodzenie korpusu palnika.
Po wystudzeniu płyty zdejmij ruszt, nakrywkę i koronę danego palnika. Elementy powinny być suche, czyste i prawidłowo osadzone. Otwory korony można oczyścić delikatnie, bez rozwiercania ich metalowym narzędziem. Nie powiększaj otworu dyszy i nie zamieniaj dysz między palnikami bez potwierdzenia, że mają właściwe oznaczenie.
Jeżeli iskra pojawia się przy elektrodzie, ale przeskakuje na obudowę lub pojawia się nieregularnie, sprawdzenia wymagają elektroda, jej izolator, przewód wysokiego napięcia i generator zapłonu. Widoczna iskra nie zawsze oznacza prawidłową pracę pod obciążeniem, dlatego nie traktuj samego jej wystąpienia jako pełnego potwierdzenia sprawności.
Płomień gaśnie po puszczeniu pokrętła
W modelu z zabezpieczeniem przeciwwypływowym pokrętło trzeba po zapaleniu przytrzymać wciśnięte przez około 10 sekund. Jeżeli płomień nadal gaśnie po zwolnieniu pokrętła, przejdź przez następującą kolejność:
- Sprawdź, czy płomień rzeczywiście ogrzewa końcówkę termopary. Po czyszczeniu termopara może zostać odgięta albo korona może być źle założona.
- Oczyść i wysusz palnik. Zalanie lub osad może powodować niestabilny płomień, który nie ogrzewa czujnika prawidłowo.
- Porównaj zachowanie z innym palnikiem. Jeżeli tylko jeden palnik gaśnie, bardziej prawdopodobny jest problem lokalny: termopara, jej połączenie, zawór, korona albo ustawienie palnika.
- Sprawdź, czy pokrętło wciska trzpień zaworu do końca. Zbyt mały skok pokrętła lub niewłaściwie osadzona podkładka może nie pozwolić na prawidłowe zadziałanie mechanizmu zaworu.
- Dopiero po wykluczeniu tych przyczyn rozważ wymianę termopary lub zaworu.
Termopara wytwarza sygnał elektryczny po nagrzaniu i podtrzymuje element elektromagnetyczny w zaworze. Pomiar rezystancji omomierzem nie potwierdza jej prawidłowego działania, ponieważ nie sprawdza napięcia generowanego podczas ogrzewania ani współpracy z zaworem. Pomiar sygnału termopary na gorąco wymaga znajomości procedury i wartości właściwych dla konkretnego układu; bez dokumentacji modelu nie należy przyjmować jednej uniwersalnej wartości.
Jeżeli podmiana termopary na element z działającego, zgodnego palnika przenosi objaw, podejrzana jest termopara. Jeżeli objaw pozostaje przy tym samym zaworze, sprawdzenia wymaga połączenie oraz elektromagnes zaworu. Przypadki, w których wymiana termopary nie pomagała, a problem ustępował po oczyszczeniu gniazda i wymianie cewki zaworu, pokazują, że zakup termopary na podstawie samego objawu nie zawsze rozwiązuje usterkę.
> Uwaga: nie mostkuj zabezpieczenia przeciwwypływowego i nie utrzymuj zaworu w pozycji otwartej prowizorycznym sposobem. Jeżeli płomień gaśnie, urządzenie należy wyłączyć do czasu ustalenia przyczyny.
Jak sprawdzić elementy bez pochopnej wymiany
Termopara
Oględziny obejmują końcówkę znajdującą się przy płomieniu, rurkę, połączenie z zaworem i sposób zamocowania. Końcówka nie może być zasłonięta przez koronę ani znajdować się poza strefą płomienia. Pomiar ciągłości po odłączeniu przewodu może wykryć przerwę, ale wynik prawidłowy nie wyklucza słabej emisji po nagrzaniu, złego styku lub problemu z elektromagnesem.
Iskrownik i tor zapłonu
Przy odłączonym zasilaniu sprawdź wzrokowo izolator elektrody, przewód i ślady przebicia. Po ponownym podłączeniu obserwuj, czy iskra przeskakuje w prawidłowym miejscu, ale nie dotykaj elementów wysokiego napięcia. Jeżeli nie działa tylko jeden palnik, pomocne może być porównanie elementu z innym palnikiem, o ile konstrukcja i długość części są zgodne. Nie wykonuj takich czynności przy otwartym dopływie gazu ani przy mokrej płycie.
Dysza, korona i nakrywka
Nierówny płomień, opóźniony zapłon i gaśnięcie przy małej mocy mogą wynikać z zabrudzenia albo niewłaściwego osadzenia elementów palnika, a nie z uszkodzenia zaworu. Sprawdź, czy nakrywka leży stabilnie, korona nie jest pęknięta, a otwory płomieniowe są drożne. Dyszę dobiera się do rodzaju gazu i konkretnego palnika. Dla modelu fabrycznie przystosowanego do GZ50 nie należy zakładać, że dysza przeznaczona do LPG będzie odpowiednia.
Zawór gazowy
Podejrzenie zaworu rośnie, gdy właściwie ustawiona i ogrzewana termopara nie podtrzymuje płomienia, podmiana zgodnej termopary nie zmienia objawu, a problem dotyczy tylko jednego obwodu. Zawór może mieć zużytą mechanikę, zabrudzone gniazdo elementu elektromagnetycznego albo uszkodzoną cewkę. Nie rozbieraj zaworu ani nie odłączaj przewodów gazowych bez kwalifikacji i procedury dla tego modelu.
Dostęp do części i wymiana
Elementy dostępne od góry, takie jak nakrywka, korona i część elektrod, można zwykle wyjąć po zdjęciu rusztu i wystudzeniu urządzenia. Termopara oraz iskrownik są mocowane przy konkretnym palniku, natomiast ich drugi koniec może prowadzić pod płytę do zaworu, generatora lub wiązki przewodów.
Dostęp do zaworów, cewek, generatora zapłonu i połączeń pod płytą wymaga zwykle zdjęcia płyty z blatu lub demontażu jej dolnej osłony. Sposób dostępu różni się zależnie od wykonania i nie powinien być ustalany wyłącznie na podstawie podobnego zdjęcia. Przed demontażem:
- zamknij dopływ gazu;
- odłącz zasilanie elektryczne 230 V;
- poczekaj, aż wszystkie elementy ostygną;
- oznacz przewody i wykonaj zdjęcia ich ułożenia;
- nie ciągnij za przewody zapłonowe ani za rurkę termopary;
- zachowaj kolejność podkładek, uszczelek i mocowań.
Po wymianie elementu palnika sprawdź jego stabilne osadzenie i działanie na małej oraz dużej mocy. Po każdej ingerencji w połączenia gazowe szczelność musi zostać sprawdzona odpowiednią metodą przez osobę posiadającą wymagane kwalifikacje. Do sprawdzania szczelności nie wolno używać płomienia. Podłączenie, zmiana rodzaju gazu, wymiana dysz wymagająca regulacji oraz naprawa armatury gazowej powinny być wykonane przez uprawnionego instalatora lub serwisanta.
Jak dobrać część do tego modelu
Przed zamówieniem przygotuj pełne dane z tabliczki znamionowej. W przypadku Amica należy podać:
- model: PGB4.11ZpZsAoGb;
- kod wyrobu lub oznaczenie produktu, jeśli znajduje się na tabliczce;
- 14-cyfrowy numer fabryczny;
- oznaczenie części odczytane z wymontowanego elementu, jeżeli jest dostępne;
- informację, którego palnika dotyczy usterka i jaki rodzaj gazu zasila urządzenie.
Nie wystarczy samo określenie „płyta Amica 60 cm” ani skrót PGB4. W obrębie podobnych płyt mogą występować różne długości termopar, inne korpusy palników, odmienne zawory, dysze oraz warianty wykończenia. Przy częściach gazowych istotne są także oznaczenia GZ50, LPG lub inne parametry gazu, średnica dyszy i obciążenie palnika.
Numer modelu może wskazywać rodzinę urządzenia, ale nie zawsze rozstrzyga o konkretnej rewizji wykonania. Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej i porównanie numeru części z katalogową zgodnością dla PGB4.11ZpZsAoGb oraz numeru fabrycznego. Jeżeli wybierasz zamiennik, potwierdź nie tylko wygląd i złącze, lecz także sposób mocowania, długość, parametry i przeznaczenie dla danego palnika.
FAQ
Czy termopara jest winna zawsze, gdy palnik gaśnie po puszczeniu pokrętła?
Nie. Podobny objaw może powodować źle ustawiona lub zabrudzona termopara, niewłaściwie osadzona korona, problem z pokrętłem, połączeniem, elektromagnesem zaworu albo samym zaworem. Najpierw sprawdź, czy płomień ogrzewa końcówkę czujnika i czy pokrętło wciska trzpień do końca.
Czy można zastosować dowolną dyszę do płyty Amica PGB4.11ZpZsAoGb?
Nie. Dysza musi odpowiadać rodzajowi gazu, konkretnemu palnikowi i wykonaniu urządzenia. Dysza do palnika małego nie jest zamiennie odpowiednia dla palnika średniego lub WOK tylko dlatego, że ma podobny gwint.
Czy brak iskry oznacza konieczność wymiany iskrownika?
Nie zawsze. Przyczyną może być również przewód, generator zapłonu, styk w pokrętle, uszkodzony izolator albo wilgoć. Jeżeli pozostałe palniki iskrzą, porównaj tor zapłonu wadliwego palnika, ale nie zakładaj automatycznie, że sama elektroda jest uszkodzona.
Czy można sprawdzić termoparę zwykłym miernikiem?
Miernik w trybie ciągłości może wykryć przerwę w obwodzie, ale nie potwierdza prawidłowego sygnału termopary po nagrzaniu ani sprawności elektromagnesu zaworu. Pełniejsza diagnostyka wymaga procedury i wartości właściwych dla konkretnego układu.
Jakie dane wysłać przy problemie z doborem części?
Przygotuj zdjęcie tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym Amica. Dodaj zdjęcie uszkodzonej części, jej oznaczenie, informację o położeniu palnika oraz opis objawu. Sam skrócony model lub zdjęcie bez danych urządzenia może nie wystarczyć do potwierdzenia zgodności.
