21743 - PBP2VI509FTB2Ut płyta indukcyjna
Części do płyty indukcyjnej Amica PBP2VI509FTB2Ut pomagają usunąć problemy z brakiem grzania, wykrywaniem garnka, błędami i przegrzewaniem. Przed zakupem sprawdź, czy usterka dotyczy cewki, czujnika, modułu, przewodów lub zasilania, a następnie porównaj oznaczenia z tabliczki znamionowej i starej części.
Jakie części występują w płycie Amica PBP2VI509FTB2Ut

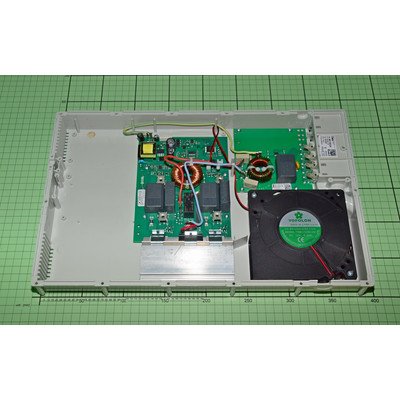

Płyta indukcyjna wykorzystuje cewki umieszczone pod szkłem, moduł lub moduły mocy, czujniki temperatury, panel dotykowy, układ zasilania, wentylator chłodzący oraz wiązki przewodów i złącza. W tej kategorii mogą pojawić się także elementy mechaniczne: szkło ceramiczne, dolna osłona, uszczelka, sprężyny, uchwyty i elementy mocujące.
Cewka nie działa samodzielnie. Współpracuje z obwodem rezonansowym i modułem indukcyjnym, który steruje przepływem energii oraz rozpoznaje obciążenie naczyniem. Czujnik temperatury przekazuje do elektroniki informację potrzebną do ograniczenia mocy i ochrony pola przed przegrzaniem. Dlatego objaw przypisany cewce może w rzeczywistości wynikać z modułu, czujnika, złącza albo nieprawidłowego chłodzenia.
Objaw nie wskazuje od razu części
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem | Jak interpretować wynik |
| Płyta nie reaguje na włączenie | Brak zasilania, problem z podłączeniem, zasilacz lub elektronika sterująca | Czy inne obwody działają, czy nie zadziałało zabezpieczenie instalacji i czy przewód oraz zaciski nie są uszkodzone | Jeżeli nie działa cała płyta, nie zaczynaj od wymiany pojedynczej cewki |
| Jedno pole nie grzeje, ale panel reaguje | Niewłaściwe naczynie, cewka, czujnik, przewody, złącze lub część modułu mocy | Użyj tego samego garnka na drugim polu, sprawdź dno magnesem, ustaw naczynie centralnie i obejrzyj po odłączeniu zasilania połączenia danego pola | Jeżeli garnek działa na innych polach, podejrzenie przesuwa się na obwód konkretnego pola, ale nie rozstrzyga między cewką a modułem |
| Pole nie wykrywa garnka | Złe lub zbyt małe dno, wilgoć, zabrudzenie, cewka, obwód detekcji albo elektronika | Sprawdź garnek ferromagnetyczny o płaskim, suchym dnie oraz inne pole o podobnej średnicy | Brak wykrywania na wszystkich polach wskazuje raczej na element wspólny niż na jedną cewkę |
| Płyta wyłącza się po kilku minutach | Przegrzanie, zablokowany przepływ powietrza, niesprawny wentylator, czujnik temperatury lub moduł | Sprawdź, czy pod płytą pozostawiono wymaganą przestrzeń wentylacyjną i czy wloty oraz wyloty powietrza nie są zasłonięte | Powtarzalność po rozgrzaniu jest ważną wskazówką, lecz nie potwierdza sama uszkodzenia czujnika |
| Wybijane jest zabezpieczenie | Błąd instalacji, przeciążenie, zwarcie w module, tranzystor IGBT, mostek prostowniczy lub kondensator | Nie uruchamiaj wielokrotnie urządzenia; potrzebna jest kontrola obwodu zasilania i modułu przez osobę z odpowiednimi kwalifikacjami | Samo zadziałanie zabezpieczenia nie wskazuje konkretnej części |
| Szkło jest pęknięte | Uderzenie, naprężenie lub uszkodzenie mechaniczne | Nie używaj płyty i odłącz ją od zasilania zgodnie z procedurą instalacji | Pęknięta szyba może dopuścić wilgoć do części znajdujących się pod napięciem; potrzebne jest szkło zgodne z wykonaniem urządzenia |
Co sprawdzić, gdy jedno pole nie grzeje
Najpierw wyklucz przyczynę niezwiązaną z częściami. Dno garnka powinno przyciągać magnes, być płaskie i suche. Średnica części ferromagnetycznej musi odpowiadać strefie grzejnej; duży garnek z małym obszarem magnetycznym może być wykrywany nieprawidłowo albo nie ogrzewać się równomiernie. Warto sprawdzić ten sam garnek na drugim polu oraz inne naczynie na polu zgłaszającym problem.
Jeżeli panel nie przyjmuje wyboru pola, sprawdź czystość i suchość sensorów, blokadę sterowania oraz komunikat na wyświetlaczu. Gdy panel reaguje, pokazuje poziom mocy, ale naczynie nie jest wykrywane lub pole nie przekazuje ciepła, przyczyną może być obwód danego pola: cewka, czujnik temperatury, wiązka, złącze albo moduł indukcyjny.
Jeżeli nie działa kilka pól po jednej stronie, nie kupuj kilku cewek bez diagnozy. Wspólnym podejrzanym może być moduł obsługujący te pola, jego zasilanie, chłodzenie lub połączenie z panelem. Jeżeli problem występuje na wszystkich polach, najpierw sprawdź zasilanie, elektronikę wspólną i warunki pracy urządzenia.
Pomiar cewki i czujnika
Do pomiarów wewnątrz płyty potrzebne są kwalifikacje do pracy z urządzeniami podłączanymi do sieci oraz miernik odpowiedni do badanego obwodu. Przed otwarciem urządzenia odłącz wszystkie tory zasilania właściwym wyłącznikiem instalacyjnym, zabezpiecz go przed przypadkowym załączeniem i potwierdź brak napięcia. Samo wyłączenie panelu dotykowego nie jest odłączeniem płyty od sieci.
Po uzyskaniu dostępu można wykonać następujące kontrole:
- Oględziny złącza i wiązki – szukaj nadtopień, przebarwień, luźnych styków, pęknięć przewodów oraz śladów wilgoci. Uszkodzone złącze może dawać taki sam objaw jak uszkodzona cewka.
- Ciągłość obwodu cewki – przy odłączonych przewodach zmierz cewkę między właściwymi zaciskami. Przerwa, wyraźna asymetria względem podobnego pola albo ślady przegrzania są argumentem za dalszą weryfikacją cewki. Prawidłowa rezystancja nie potwierdza sprawności modułu mocy, izolacji ani pracy pod obciążeniem.
- Czujnik temperatury – zmierz jego rezystancję po odłączeniu od elektroniki i porównaj z charakterystyką podaną dla konkretnej wersji płyty. Wartość zależy od zastosowanego typu NTC lub innego elementu; nie należy przyjmować jednej wartości jako uniwersalnej dla wszystkich płyt Amica. Przerwa lub zwarcie może wskazywać na uszkodzenie, ale prawidłowy pomiar w temperaturze pokojowej nie wyklucza problemu pojawiającego się po nagrzaniu.

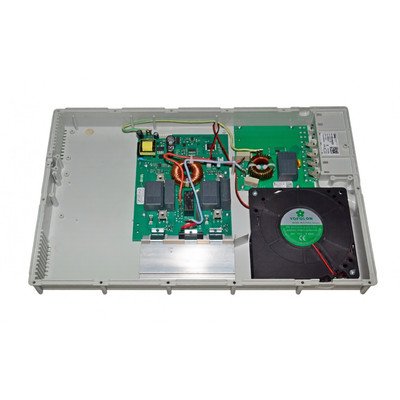

- Moduł indukcyjny – kontrola tranzystorów IGBT, mostka, kondensatorów i zasilacza wymaga znajomości układu oraz pomiarów zgodnych ze schematem serwisowym. Nie wymieniaj modułu tylko dlatego, że cewka ma prawidłową ciągłość.
Nie wykonuj pomiarów napięcia na otwartej płycie, próbnego mostkowania zabezpieczeń ani uruchamiania urządzenia z odłączonym czujnikiem. W obwodach mocy występują napięcia i energie resztkowe niebezpieczne również po odłączeniu zasilania.
Kody i komunikaty
Instrukcja rodziny urządzeń PB2VI509FTB2 opisuje między innymi sytuację, w której pojawia się EE związane z zakłóceniem pomiaru temperatury, oraz komunikaty E z liczbą, które mogą oznaczać usterkę płyty. Kod nie jest automatycznym wskazaniem części do zakupu.
Przed dalszą diagnostyką można wykonać reset zgodny z instrukcją: wyłączyć płytę, odczekać wskazany czas i ponownie ją uruchomić. Jeżeli błąd powraca, zapisz dokładny symbol, numer pola i moment wystąpienia: podczas uruchamiania, po postawieniu garnka czy dopiero po rozgrzaniu. Ta informacja pomaga odróżnić problem z detekcją naczynia, temperaturą, zasilaniem i modułem mocy.
Dostęp do części i wymiana
W modelach do zabudowy dostęp do części uzyskuje się zwykle od spodu po wyjęciu płyty z blatu. Trzeba wcześniej odłączyć urządzenie od instalacji, usunąć elementy utrzymujące płytę w blacie i zabezpieczyć szybę przed uderzeniem. Dokładna kolejność zależy od sposobu montażu oraz zastosowanej uszczelki; nie należy podważać szkła przypadkowym narzędziem ani podnosić urządzenia za przewód.
Po zdjęciu dolnej osłony warto:
- wykonać zdjęcia położenia przewodów i złączy;
- oznaczyć połączenia przed ich odpięciem;
- sprawdzić, czy złącza nie są nadtopione lub zawilgocone;
- porównać oznaczenia modułu, cewki i czujnika z zamawianą częścią;
- nie ciągnąć za przewody, lecz zwalniać blokady złączy;
- zachować elementy dystansowe, sprężyny i osłony termiczne;
- po montażu upewnić się, że wentylator i kanały powietrzne nie są zasłonięte.
Wymiana cewki lub modułu nie kończy naprawy. Trzeba sprawdzić prawidłowe ułożenie elementu, mocowanie czujnika, stan izolacji, połączenia oraz działanie chłodzenia. Po zamknięciu obudowy urządzenie powinno zostać przetestowane na odpowiednim garnku, najpierw przy małej mocy, a następnie w zakresie pracy przewidzianym dla konkretnego modelu. Jeżeli wymieniany jest moduł elektroniczny, nie zakładaj z góry, że będzie działał bez konfiguracji — potwierdź wymagania dla jego numeru katalogowego i wersji oprogramowania.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Szczególnej ostrożności wymagają pomiary pod napięciem, kontrola modułu mocy i ingerencja w stałe podłączenie płyty.
Jak dobrać część do PBP2VI509FTB2Ut
Nie wybieraj części wyłącznie na podstawie zdjęcia, liczby pinów lub podobnego opisu handlowego. W płytach indukcyjnych różnice mogą dotyczyć średnicy i kształtu cewki, rozmieszczenia mocowań, czujnika, złączy, mocy pola, modułu obsługującego określoną stronę oraz oprogramowania.
Dla urządzenia Amica przygotuj:
- pełne oznaczenie modelu: PBP2VI509FTB2Ut;
- kod wyrobu z tabliczki znamionowej;
- 14-cyfrowy numer fabryczny;
- oznaczenie z uszkodzonej części, jeśli jest czytelne;
- zdjęcie tabliczki znamionowej i zdjęcie elementu od strony złączy;
- informację, którego pola dotyczy usterka oraz jaki komunikat pojawia się na wyświetlaczu.
Numer 21743 z nazwą kategorii nie zastępuje pełnych danych identyfikacyjnych urządzenia. Przed zamówieniem porównaj numer katalogowy, wykonanie, wymiary, mocowanie i przeznaczenie części. Jeżeli oznaczenia się różnią, nie zakładaj zgodności zamiennika bez potwierdzenia dla konkretnego wariantu.
Więcej części z grupy urządzeń znajdziesz w kategorii płyty o szerokości 30 cm.
Konserwacja i zapobieganie awariom
Utrzymuj suche i czyste sensory oraz dno garnków. Nie zasłaniaj wlotów i wylotów powietrza, nie przechowuj przedmiotów bezpośrednio pod płytą, jeżeli ograniczają wentylację, i nie używaj naczyń z wyraźnie odkształconym dnem. Nie stawiaj ciężkich przedmiotów na szybie i nie używaj płyty z pękniętą powierzchnią.
Charakterystyczny świst lub szum podczas pracy może wynikać z częstotliwości pracy cewek, rodzaju naczynia i ustawionej mocy. Sam dźwięk nie potwierdza uszkodzenia. Jeżeli pojawia się zapach przegrzania, trzask, dym, ślady nadtopienia lub powtarzające się zadziałanie zabezpieczenia, przerwij użytkowanie i zleć kontrolę obwodu zasilania oraz elektroniki.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Ten sam objaw może powodować nieodpowiedni garnek, czujnik temperatury, złącze, przewód, moduł indukcyjny, układ detekcji naczynia albo problem z chłodzeniem. Cewkę można ocenić dopiero po wykluczeniu prostszych przyczyn i wykonaniu pomiarów właściwych dla danego wariantu.
Jak sprawdzić, czy garnek jest odpowiedni?
Przyłóż magnes do dna. Garnek powinien mieć płaskie, suche dno z materiału ferromagnetycznego, a jego część magnetyczna powinna odpowiadać rozmiarowi pola. Ten sam garnek warto sprawdzić na innym polu, ponieważ pojedyncze pole może mieć inną średnicę lub charakterystykę pracy.
Czy można kupić moduł lub cewkę tylko po modelu PBP2VI509FTB2Ut?
Sam model może nie wystarczyć do identyfikacji wariantu. Do doboru Amica przygotuj także kod wyrobu i 14-cyfrowy numer fabryczny, a w przypadku części elektronicznych również oznaczenie starego modułu oraz zdjęcia złączy.
Czy pomiar rezystancji cewki potwierdza jej sprawność?
Nie. Pomiar wykonany przy odłączonym zasilaniu może wykazać przerwę lub oczywiste odstępstwo, ale nie ocenia pracy modułu mocy, obwodu detekcji, izolacji ani zachowania elementu po rozgrzaniu. Wynik należy porównać z dokumentacją konkretnego urządzenia.
Co zrobić, gdy płyta pokazuje EE albo E z numerem?
Zapisz dokładny kod i okoliczności jego wystąpienia, wykonaj reset opisany w instrukcji i sprawdź, czy błąd powraca. EE może dotyczyć pomiaru temperatury, natomiast E z liczbą nie identyfikuje automatycznie jednej części. Przed zakupem potrzebna jest diagnostyka właściwa dla danego wariantu.
Czy można używać płyty z pękniętym szkłem?
Nie. Pęknięcie może umożliwić przedostanie się wilgoci do elementów elektrycznych. Odłącz płytę od instalacji i dobierz szybę oraz uszczelnienie po pełnych oznaczeniach urządzenia, ponieważ podobne wizualnie szkła mogą różnić się wymiarami, otworami i mocowaniem.
