23097 - PBP2VI501FTB1 płyta indukcyjna
Części do płyty indukcyjnej Amica PBP2VI501FTB1 dobiera się po pełnym oznaczeniu urządzenia i numerze części. Przy braku grzania, wykrywania garnka, reakcji panelu lub pojawieniu się błędu najpierw rozróżnij problem z naczyniem, zasilaniem, połączeniami, modułem i cewką, aby nie kupować podzespołu na próbę.
Jak rozpoznać wersję płyty Amica PBP2VI501FTB1
Oznaczenie PBP2VI501FTB1 występuje w rodzinie płyt indukcyjnych Amica o dwóch polach grzejnych. Dokumentacja tej rodziny wskazuje układ z przednim polem o średnicy 180 mm, tylnym polem o średnicy 220 mm z funkcją Booster oraz sensorowym panelem sterowania. W opisach części mogą pojawić się także oznaczenia handlowe, takie jak PI3510U2 albo inne warianty wynikające z wykonania urządzenia.
Przed zamówieniem części odczytaj z tabliczki znamionowej:
- model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny Amica,
- oznaczenie uszkodzonego podzespołu, jeżeli jest widoczne po demontażu.
Samo określenie „PBP2VI501FTB1” może nie wystarczyć do rozróżnienia wersji produkcyjnej. Identyczne złącze, podobna obudowa lub ta sama liczba pól nie potwierdzają zgodności modułu. Dotyczy to szczególnie elektroniki, panelu sterowania, płytek indukcyjnych i kompletnej szyby ceramicznej.
Co może oznaczać objaw
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Płyta nie reaguje na włącznik | brak zasilania, nieprawidłowe podłączenie, uszkodzenie zasilacza lub modułu sterującego | zabezpieczenie obwodu, dostępność napięcia zgodnie ze schematem urządzenia, przewód i złącza | Jeżeli zasilanie dochodzi prawidłowo, potrzebna jest diagnostyka elektroniki. Sam brak reakcji nie wskazuje jeszcze konkretnego modułu. |
| Jedno pole nie grzeje, drugie działa | cewka, czujnik temperatury, połączenie, obwód mocy, tranzystor IGBT lub fragment modułu | porównanie połączeń niedziałającego pola ze sprawnym, oględziny cewki i przewodów, pomiary odłączonego obwodu | Różnica tylko na jednym polu zawęża poszukiwania, ale nie rozstrzyga, czy winna jest cewka, moduł czy sterowanie. |
| Pole przyjmuje ustawiony poziom, ale nie podgrzewa garnka | brak pracy generatora, uszkodzenie obwodu rezonansowego, elementu mocy, kondensatora lub sterowania | sprawdzenie, czy płyta wykrywa odpowiednie naczynie, kontrola połączeń i diagnostyka modułu | Jeżeli po zdjęciu garnka symbol braku naczynia nie pojawia się prawidłowo, podejrzany jest także układ detekcji, a nie tylko cewka. |
| Płyta nie wykrywa garnka | nieodpowiednie naczynie, zbyt małe lub krzywe dno, zabrudzenie, cewka, detekcja obciążenia albo elektronika | próba z płaskim, suchym naczyniem ferromagnetycznym o odpowiedniej średnicy; porównanie obu pól | Jeżeli garnek działa na drugim polu, problem jest związany z konkretnym polem lub jego sterowaniem. Próba z jednym naczyniem nie potwierdza uszkodzenia modułu. |
| Panel reaguje losowo lub nie przyjmuje dotyku | wilgoć i zabrudzenie sensorów, uszkodzenie panelu, wiązki lub modułu sterującego | wyczyszczenie i osuszenie powierzchni, odłączenie zasilania zgodnie z instrukcją, oględziny wiązki po odłączeniu urządzenia | Jeżeli problem wraca na suchej i czystej płycie, należy sprawdzić panel oraz komunikację z modułem. |
| Płyta wyłącza się po kilku minutach | przegrzanie, niesprawny wentylator, ograniczenie termiczne, czujnik temperatury, przeciążenie lub błąd elektroniki | drożność przestrzeni wentylacyjnej, pracę wentylatora po zakończeniu grzania, stan czujników i połączeń | Zadziałanie zabezpieczenia może być skutkiem, a nie przyczyną. Nie wymieniaj od razu czujnika bez sprawdzenia chłodzenia i modułu. |
| Na wyświetlaczu pojawia się kod błędu | zakłócenie zasilania, temperatura, czujnik, komunikacja lub usterka modułu | zapisz dokładny kod, odłącz urządzenie zgodnie z instrukcją i sprawdź, czy błąd powraca | Kod błędu jest wskazówką dla konkretnej rodziny urządzeń, a nie automatycznym wskazaniem części do kupienia. |
Najpierw wyklucz proste przyczyny
Przy problemie z grzaniem rozpocznij od testu odpowiedniego garnka. Dno powinno być płaskie, suche i przyciągać magnes. W modelach z tej rodziny przednie pole ma średnicę 180 mm, a tylne 220 mm, dlatego małe naczynie ustawione poza obszarem detekcji może dawać wrażenie awarii. Sprawdź również drugie naczynie, aby wykluczyć uszkodzenie lub niezgodność pierwszego.
Jeżeli nie działa panel, usuń wodę, tłuszcz i przedmioty leżące na sensorach. Nie naciskaj kilku sensorów jednocześnie. Po zaniku zasilania albo zakłóceniu sterowania można wykonać reset przez odłączenie urządzenia na czas wskazany w instrukcji, ale powtarzający się objaw wymaga dalszej diagnostyki.
Przy pękniętej szybie nie uruchamiaj płyty. Uszkodzona powierzchnia może dopuścić wilgoć do części pozostających pod napięciem i stwarza ryzyko porażenia.
Jak sprawdzać pole, cewkę i moduł
Oględziny po odłączeniu zasilania
Przed zdjęciem obudowy odłącz płytę od instalacji przez wyłączenie właściwego zabezpieczenia lub wyjęcie wtyczki, jeżeli urządzenie jest wyposażone we wtyczkę. Samo ustawienie sensorów w pozycji „wyłączone” nie odłącza części wewnętrznych od napięcia.
Po uzyskaniu dostępu sprawdź:
- nadpalone lub luźne złącza,
- ślady przegrzania przy przewodach pola i module,
- pęknięcia lutu oraz uszkodzenia mechaniczne płytki,
- stan przewodów prowadzących do cewki i czujnika temperatury,
- drożność kanałów chłodzenia i obecność zabrudzeń przy wentylatorze,
- czy złącza są wpięte do właściwych gniazd.
Fotografowanie połączeń przed odpięciem przewodów ogranicza ryzyko pomyłki przy montażu. Nie kieruj się samym kolorem przewodu, ponieważ układ połączeń zależy od konkretnej wersji urządzenia.
Pomiar odłączonej cewki
Pomiar rezystancji wykonuje się po odłączeniu przewodów cewki od elektroniki, aby pozostałe obwody nie zafałszowały wyniku. Miernik ustaw na pomiar rezystancji i porównaj wynik z dokumentacją serwisową albo z analogicznym, sprawnym polem, jeżeli konstrukcja pozwala na wiarygodne porównanie.
Przerwa w obwodzie, wyraźna różnica względem sprawnego pola albo ślady nadtopienia wskazują na potrzebę dalszej kontroli cewki i jej przewodów. Prawidłowa rezystancja nie potwierdza sprawności całego pola: nie sprawdza detekcji garnka, izolacji, pracy czujnika temperatury, obwodu rezonansowego ani elementów mocy.
Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich płyt indukcyjnych. Parametr zależy od wykonania cewki i konstrukcji modułu.
Czujnik temperatury i detekcja garnka
Czujnik temperatury powinien być sprawdzany po odłączeniu od modułu, a wynik należy odnosić do charakterystyki przewidzianej dla konkretnego modelu. Pomiar w temperaturze pokojowej może wykazać przerwę lub zwarcie, ale nie potwierdza prawidłowej charakterystyki podczas nagrzewania.
Jeżeli pole pokazuje poziom mocy mimo zdjęcia naczynia albo nie reaguje poprawnie na odpowiedni garnek, nie zakładaj od razu uszkodzenia panelu. W obwodzie detekcji mogą uczestniczyć cewka, elementy rezonansowe, układ pomiarowy, sterowanie oraz procesor modułu. W praktyce element SMD może wykazywać poprawną rezystancję przy małym prądzie, a tracić kontakt pod obciążeniem, dlatego sam pomiar omomierzem bywa niewystarczający.
Moduł i elementy mocy
Moduł indukcyjny zawiera obwody zasilania, sterowania, detekcji garnka i generowania prądu o wysokiej częstotliwości. Widoczny tranzystor IGBT, kondensator lub bezpiecznik nie powinien być wymieniany bez ustalenia przyczyny uszkodzenia. Zwarcie elementu mocy może być skutkiem uszkodzenia sterowania, przeciążenia, przegrzania albo problemu w obwodzie rezonansowym.
Testy tranzystorów, pomiary napięcia podczas pracy i diagnostyka obwodu mocy wymagają odpowiednich kwalifikacji. W module mogą pozostawać niebezpieczne napięcia również po odłączeniu zasilania. Nie wykonuj pomiarów pod napięciem bez właściwego wyposażenia, doświadczenia i procedury dla danego modułu.
Dostęp do części i wymiana
W tej rodzinie podzespoły znajdują się pod płytą ceramiczną i w metalowej obudowie. Typowa droga dostępu obejmuje wyjęcie urządzenia z blatu, odłożenie go na zabezpieczonej powierzchni, zdjęcie dolnej osłony oraz odłączenie wiązek prowadzących do panelu, pól i modułu. Dokładna kolejność oraz liczba mocowań zależą od wersji wykonania, dlatego nie należy przenosić instrukcji z innego modelu bez porównania konstrukcji.
Przy wymianie:
- odłącz urządzenie od zasilania i potwierdź brak napięcia odpowiednim przyrządem;
- oznacz złącza i wykonaj zdjęcia połączeń;
- sprawdź, czy nowa część ma ten sam numer katalogowy, układ złączy, mocowanie i wykonanie;
- nie ciągnij za przewody podczas wypinania wiązek;
- zamontuj osłony, przewody i ekranowanie w pierwotnym położeniu;

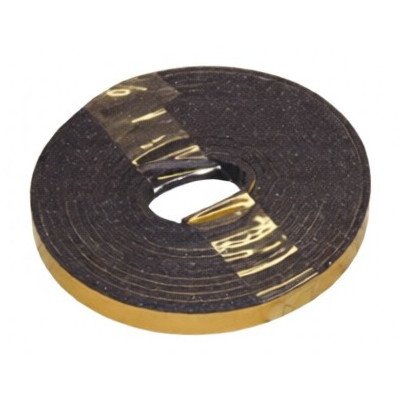

- sprawdź, czy uszczelka oraz elementy wentylacji nie zostały uszkodzone;
- po montażu wykonaj kontrolę obu pól, detekcji naczynia, regulacji mocy, wentylatora i komunikatów na wyświetlaczu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Naprawa płyty indukcyjnej obejmuje obwody sieciowe i elementy magazynujące energię, dlatego prace przy module oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego serwisanta lub elektryka.
Jak dobrać część do tego modelu
Dobieraj część w następującej kolejności:
- pełne oznaczenie z tabliczki znamionowej, w tym model, kod wyrobu i 14-cyfrowy numer fabryczny;
- numer katalogowy znajdujący się na wymienianym podzespole;
- rodzaj elementu: panel sterowania, moduł, płytka indukcyjna, wiązka, wentylator, osłona, uszczelka albo szyba;
- strona i położenie elementu, jeżeli konstrukcja rozróżnia pola;
- zgodność z wersją urządzenia, złączami, mocowaniem i oprogramowaniem modułu.
Szyba ceramiczna wymaga dodatkowo porównania wymiarów, wycięć i oznaczeń pól. Panel sterowania powinien odpowiadać układowi sensorów oraz komunikacji z modułem. Modułu nie dobieraj wyłącznie po liczbie pól lub podobnym wyglądzie: różnice w oprogramowaniu, zasilaniu i przypisaniu obwodów mogą uniemożliwić prawidłową pracę.
Jeżeli rozważasz zamiennik, potwierdź jego zastosowanie dla pełnego oznaczenia urządzenia. Nie zakładaj, że każdy moduł wymaga programowania ani że każdy będzie działał po prostym przełożeniu. Najbezpieczniejszym następnym krokiem jest przesłanie zdjęcia tabliczki znamionowej oraz etykiety uszkodzonej części przed zakupem.
FAQ
Czy brak grzania oznacza uszkodzenie modułu?
Nie. Przyczyną może być nieodpowiedni garnek, zabrudzone sensory, problem z połączeniem, cewką, czujnikiem temperatury, obwodem mocy albo samym modułem. Jeżeli drugie pole działa z tym samym garnkiem, diagnostykę można zawęzić do niedziałającego pola i jego elektroniki, ale nie należy kupować modułu bez sprawdzenia połączeń i wyników pomiarów.
Jak sprawdzić, czy garnek jest odpowiedni?
Dno powinno być płaskie, suche i magnetyczne. Warto wykonać próbę na obu polach oraz użyć drugiego naczynia. Naczynie o zbyt małej średnicy lub ustawione poza obszarem detekcji może nie zostać rozpoznane mimo sprawnej płyty.
Czy kod błędu wskazuje konkretną część?
Nie. Znaczenie kodu zależy od rodziny i wersji płyty. Kod może dotyczyć temperatury, zasilania, czujnika, komunikacji albo modułu, dlatego trzeba zapisać jego pełne oznaczenie i porównać je z instrukcją właściwą dla urządzenia.
Czy można zmierzyć cewkę bez demontażu modułu?
Pomiar powinien być wykonywany po odłączeniu przewodów cewki od elektroniki. W przeciwnym razie wynik może obejmować inne elementy obwodu. Prawidłowa rezystancja cewki nie potwierdza sprawności układu detekcji, czujnika i generatora.
Czy podobny panel lub moduł Amica będzie pasował?
Nie można tego potwierdzić na podstawie samego wyglądu. Porównaj pełne oznaczenie płyty, numer katalogowy, złącza, mocowania, wykonanie i ewentualne wymagania dotyczące konfiguracji. Przy doborze przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny.
Co zrobić, gdy szyba płyty jest pęknięta?
Nie używaj urządzenia i odłącz je od zasilania odpowiednim zabezpieczeniem. Pęknięcie może dopuścić wilgoć do części pod napięciem. Szybę dobiera się po pełnym oznaczeniu modelu oraz wymiarach i układzie wycięć, a nie tylko po szerokości płyty.
