23343 - PBP2VI501FTB1 płyta indukcyjna
Części do Amica PBP2VI501FTB1 dobiera się po pełnych danych z tabliczki znamionowej, ponieważ podobny panel, moduł lub szkło może występować w kilku wariantach. Przy braku grzania, błędach, problemach z panelem albo pękniętej szybie najpierw ustal, czy przyczyną jest zasilanie, naczynie, chłodzenie, połączenie czy konkretny podzespół.
Części do płyty indukcyjnej Amica PBP2VI501FTB1

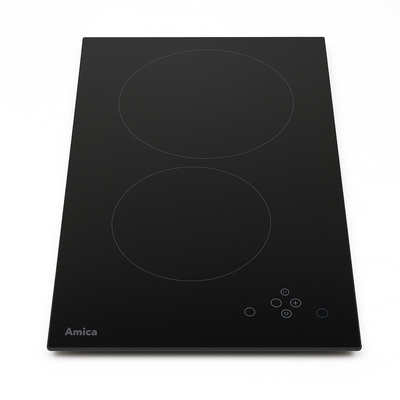

Płyta opisana w tej kategorii jako 23343 - PBP2VI501FTB1 jest kompaktową płytą indukcyjną z dwoma polami grzejnymi. Instrukcja dla rodziny PB*2VI501FTB1 / PI3510U2 opisuje pole przednie o średnicy 180 mm oraz tylne pole typu Booster o średnicy 220 mm. W urządzeniu współpracują ze sobą między innymi szyba ceramiczna, panel sensorowy, moduł sterujący, układ zasilania, cewki indukcyjne, czujniki temperatury i układ chłodzenia.
Nie każdy objaw oznacza uszkodzenie modułu. Ten sam problem może wynikać z niewłaściwego naczynia, zalanego panelu, braku jednej fazy lub przewodu zasilającego, ograniczonego przepływu powietrza, przegrzania albo luźnego złącza.
Objaw a możliwa przyczyna
| Objaw | Co sprawdzić najpierw | Co może oznaczać wynik |
| Płyta nie reaguje na włącznik | Zasilanie, wyłącznik nadprądowy, stan przewodu i panelu | Brak zasilania nie potwierdza awarii elektroniki. Jeśli zasilanie jest prawidłowe, podejrzane są panel, zasilacz lub moduł sterujący. |
| Jedno pole nie grzeje, ale można ustawić moc | To samo naczynie na drugim polu, komunikat o garnku, przewody i złącza pola | Jeśli panel działa, problem może dotyczyć cewki, czujnika, obwodu rezonansowego, tranzystora mocy albo części modułu odpowiedzialnej za dane pole. |
| Płyta nie wykrywa garnka | Próba z płaskim naczyniem ferromagnetycznym o odpowiedniej średnicy, czyste i suche szkło | Brak reakcji na kilku sprawdzonych garnkach wskazuje na diagnostykę detekcji naczynia, cewki lub modułu, ale nie rozstrzyga samodzielnie, który element jest uszkodzony. |
| Pole wyłącza się po kilku minutach | Wentylację pod płytą, drożność wlotów, pracę wentylatora i temperaturę urządzenia | Przegrzanie może ograniczać moc lub wyłączać pole. Powtarzalny problem po ostygnięciu wymaga sprawdzenia chłodzenia i czujników. |
| Panel dotykowy nie działa lub reaguje przypadkowo | Suchość szyby, zabrudzenia, przedmioty na strefie sensorów i prawidłowy docisk szyby | Wilgoć lub zabrudzenie mogą imitować awarię panelu. Jeśli problem występuje wyłącznie po montażu szyby, trzeba sprawdzić jej ułożenie i docisk. |
| Bezpiecznik wyłącza się po uruchomieniu | Instalację, poprawność podłączenia i moment wystąpienia zadziałania zabezpieczenia | Przyczyną może być instalacja, zwarcie w przewodzie albo uszkodzony element mocy, na przykład tranzystor IGBT lub mostek prostowniczy. |
| Szyba jest pęknięta | Czy pęknięcie narusza powierzchnię roboczą lub pozwala na dostanie się cieczy do wnętrza | Pękniętej płyty nie należy użytkować. Potrzebna jest szyba zgodna z dokładnym wariantem urządzenia, a nie tylko element o podobnym wymiarze. |
Gdy płyta nie włącza się
Najpierw sprawdź czynności, które nie wymagają otwierania urządzenia:
- Zweryfikuj, czy w instalacji działa zabezpieczenie obwodu płyty.
- Sprawdź, czy po zaniku napięcia nie została aktywowana blokada panelu. W tym modelu po ponownym pojawieniu się napięcia część ustawień może zostać skasowana.
- Usuń wodę, tłuszcz i przedmioty z obszaru sensorów, a następnie dokładnie osusz szybę.
- Zwróć uwagę, czy płyta nie została wyłączona przez timer albo zabezpieczenie temperaturowe.
- Jeśli wcześniej pracowała długo z dużą mocą, pozwól jej ostygnąć i sprawdź, czy pod płytą pozostaje przestrzeń potrzebna do przepływu powietrza.
Jeżeli po tych czynnościach panel nadal nie reaguje, nie należy kupować modułu bez potwierdzenia przyczyny. W zależności od konstrukcji uszkodzeniu może ulec panel sensorowy, zasilacz pomocniczy, połączenie między panelem a modułem albo elektronika mocy.
Jedno pole nie grzeje
Jeśli drugie pole działa, a panel reaguje tylko dla jednego pola, usterka jest prawdopodobnie ograniczona do konkretnego toru grzejnego albo jego połączeń. Przed demontażem sprawdź:
- czy to samo, odpowiednie dla indukcji naczynie działa na drugim polu;
- czy na niedziałającym polu pojawia się symbol braku naczynia;
- czy pole pozwala ustawić poziom mocy, lecz nie pobiera energii;
- czy problem pojawia się od razu, czy dopiero po rozgrzaniu;
- czy nie występuje kod błędu związany z temperaturą lub komunikacją.
Dopiero potem serwisant może sprawdzić połączenia cewki, przewody, czujnik temperatury oraz elementy mocy przypisane do danego pola. W pomiarach elektroniki mocy ważne jest odłączenie urządzenia od sieci i rozładowanie elementów magazynujących energię. Pomiar wykonany na podłączonym module może być niebezpieczny i może uszkodzić miernik.
Podstawowy pomiar ciągłości przewodu lub cewki nie potwierdza pełnej sprawności toru indukcyjnego. Element może mieć prawidłową rezystancję statyczną, a mimo to nie pracować pod obciążeniem. W układach mocy trzeba uwzględnić również sterowanie tranzystorem, kondensatory, czujnik obciążenia, połączenia lutowane i reakcję zabezpieczeń.
Brak wykrywania garnka
Płyta indukcyjna nie rozpoczyna grzania bez odpowiedniego obciążenia. Użyj garnka z dnem ferromagnetycznym, płaskiego, suchego i dopasowanego rozmiarem do pola. Próba z jednym przypadkowym naczyniem nie wystarcza do rozpoznania awarii, ponieważ nie każde naczynie stalowe działa na indukcji.
Jeżeli kilka sprawdzonych garnków nie jest wykrywanych tylko na jednym polu, możliwe są między innymi:
- uszkodzenie lub przerwa w obwodzie cewki;
- problem z czujnikiem temperatury albo detekcją obciążenia;
- uszkodzenie elementu mocy lub jego sterowania;
- przerwa w przewodzie, złączu albo lutowaniu;
- usterka części modułu elektronicznego.
Warto odróżnić brak wykrywania naczynia od sytuacji, w której garnek jest wykrywany, lecz pole nie grzeje. W pierwszym przypadku diagnostyka obejmuje układ detekcji i cewkę, w drugim także generator, tranzystor mocy i obwód rezonansowy.
Przegrzewanie i wentylacja
W tej rodzinie płyt wentylator chłodzi elementy sterujące i zasilające, a jego praca może być kontynuowana po wyłączeniu pól do czasu obniżenia temperatury elektroniki. Zasłonięta przestrzeń pod płytą, brak wymaganej przegrody albo zabudowa utrudniająca przepływ powietrza mogą powodować ograniczanie mocy i wyłączanie urządzenia.
Jeśli płyta po ostygnięciu działa, ale problem powtarza się przy większym obciążeniu, sprawdź drożność wlotów i wylotów powietrza oraz to, czy wentylator uruchamia się podczas pracy. Brak pracy wentylatora nie oznacza automatycznie, że uszkodzony jest sam wentylator. Przyczyną może być zasilanie wentylatora, sterowanie, czujnik temperatury albo moduł.
Dostęp do części i wymiana
Dokładna kolejność demontażu zależy od sposobu zabudowy oraz wersji wykonania. Przed rozpoczęciem prac płytę trzeba odłączyć od obwodu przez wyłączenie właściwego zabezpieczenia, a nie tylko wyłączyć ją panelem. Po zdjęciu z blatu należy zabezpieczyć szybę przed uderzeniem i oznaczyć wszystkie odłączane przewody.
Typowy dostęp do wnętrza obejmuje:
- odłączenie urządzenia od zasilania i potwierdzenie braku napięcia przez osobę uprawnioną;
- wyjęcie płyty z blatu bez podważania szyby ostrym narzędziem;
- zdjęcie dolnej osłony zgodnie z konstrukcją konkretnego wariantu;
- wykonanie zdjęć ułożenia przewodów i złączy przed ich odłączeniem;
- odłączenie panelu, cewek, czujników lub przewodów zasilających dopiero po identyfikacji ich położenia;
- kontrolę mocowań, śladów przegrzania, przebarwień, pękniętych lutów i uszkodzeń izolacji;
- montaż części w tej samej pozycji oraz test po ponownym zamknięciu obudowy.
Nie wolno uruchamiać otwartej płyty bez znajomości procedury serwisowej. W module mogą występować niebezpieczne napięcia również po odłączeniu urządzenia od sieci. Diagnostyka pod napięciem, pomiary w obwodach wysokiej energii oraz naprawa modułu mocy są przeznaczone dla wykwalifikowanego serwisanta posiadającego właściwe narzędzia i doświadczenie.
Jak dobrać właściwą część
W przypadku urządzenia Amica nie ograniczaj się do skróconego oznaczenia PBP2VI501FTB1. Do identyfikacji części przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie uszkodzonej części, jeśli jest czytelne;
- zdjęcie tabliczki oraz zdjęcie elementu i jego złączy.
Samo zdjęcie, liczba pinów albo podobny rozmiar nie gwarantują zgodności. Panele mogą różnić się oprogramowaniem i układem sensorów, moduły mogą mieć inne wersje elektroniki, a szyby mogą różnić się nadrukiem, otworami, mocowaniem i położeniem pól. Dotyczy to także elementów występujących w podobnych płytach z rodziny PB*2VI501FTB1.
Przed zakupem porównaj pełne oznaczenia, wykonanie, sposób mocowania, wymiary i połączenia z dokumentacją właściwego wariantu. Jeżeli część jest modułem sterującym, nie zakładaj z góry, że będzie wymagała programowania ani że po wymianie nie będzie potrzebna konfiguracja. Potwierdzenie zależy od konkretnej wersji urządzenia i zastosowanego modułu.
Bezpieczna decyzja przed zakupem
Nie wymieniaj kilku podzespołów na próbę. Najpierw zapisz dokładny objaw: które pole nie działa, czy panel reaguje, jaki symbol pojawia się na wyświetlaczu, kiedy występuje wyłączenie i czy problem zależy od temperatury. Następnie wyklucz naczynie, zabrudzenie, blokadę, zasilanie i wentylację. Dopiero wynik takiej kontroli powinien prowadzić do wyboru panelu, modułu, cewki, czujnika, szkła albo przewodu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy instalacji elektrycznej oraz otwartej płycie indukcyjnej nie są przeznaczone dla osoby bez przygotowania.
FAQ
Czy model PBP2VI501FTB1 wystarczy do dobrania części?
Nie zawsze. Do pełnej identyfikacji części Amica potrzebne są również kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Poszczególne serie mogą różnić się modułem, panelem, szybą lub sposobem podłączenia.
Dlaczego jedno pole nie grzeje, skoro panel działa?
Możliwe są między innymi problemy z naczyniem, cewką, przewodem, czujnikiem, obwodem detekcji, tranzystorem mocy albo częścią modułu. Działający panel nie potwierdza sprawności toru grzejnego.
Czy brak wykrywania garnka oznacza uszkodzony moduł?
Nie. Najpierw sprawdź kilka płaskich naczyń z ferromagnetycznym dnem, oczyść i osusz szybę oraz upewnij się, że garnek stoi centralnie na polu. Dopiero powtarzalny brak detekcji na sprawdzonych naczyniach uzasadnia dalszą diagnostykę elektroniki i cewki.
Czy można wymienić samą szybę w tej płycie?
Taką możliwość trzeba potwierdzić dla konkretnego wariantu. Szyba musi mieć zgodny wymiar, nadruk, położenie sensorów, oznaczenia pól i sposób mocowania. Płyty z pękniętą szybą nie należy użytkować, ponieważ ciecz może dostać się do części pozostających pod napięciem.
Czy moduł indukcyjny można sprawdzić zwykłym multimetrem?
Multimetr może pomóc w kontroli ciągłości przewodów, bezpieczników, wybranych elementów i zwarć, ale pojedynczy pomiar nie potwierdza sprawności całego modułu. Elementy mocy i kondensatory wymagają odłączenia, rozładowania oraz diagnostyki zgodnej z dokumentacją konkretnego urządzenia.
Co przygotować przed zapytaniem o część?
Przygotuj zdjęcie tabliczki znamionowej, pełny model, kod wyrobu, 14-cyfrowy numer fabryczny Amica, zdjęcie uszkodzonego elementu oraz opis objawu. W przypadku modułu sfotografuj także etykietę i wszystkie złącza.
