1106045 - PBCF4VI503FTB4S (PI6514TFD) Amica
Części do płyty indukcyjnej Amica 1106045 PBCF4VI503FTB4S (PI6514TFD) dobiera się po pełnych danych z tabliczki znamionowej i oznaczeniu uszkodzonego podzespołu. Objaw, taki jak brak grzania, samoczynne wyłączanie lub błąd panelu, może wynikać z różnych przyczyn, dlatego przed zakupem warto rozróżnić usterkę zasilania, elektroniki, wentylatora, czujnika i samego pola indukcyjnego.
Jak rozpoznać właściwy zakres naprawy
Płyta Amica PI6514TFD składa się z kilku współpracujących grup podzespołów: szklanej powierzchni, cewek indukcyjnych, modułów mocy, układu sterowania dotykowego, elementów zasilania, wentylatora chłodzącego i czujników temperatury. Ten sam objaw może być skutkiem awarii więcej niż jednej grupy, dlatego nie należy traktować pojedynczego symptomu jako potwierdzenia uszkodzenia konkretnej części.
Przed rozpoczęciem diagnostyki odłącz płytę od instalacji elektrycznej. Jeżeli konieczne jest wykonanie pomiarów pod napięciem, pracę powinien wykonać wykwalifikowany serwisant z odpowiednimi uprawnieniami i przyrządami. W płycie indukcyjnej występują obwody sieciowe oraz elementy, w których napięcie może utrzymywać się po odłączeniu zasilania.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Płyta nie reaguje na przycisk zasilania | Brak zasilania, zadziałanie zabezpieczenia, uszkodzenie zasilacza, modułu sterowania lub panelu dotykowego | Po stronie instalacji sprawdź zabezpieczenie i obecność zasilania zgodnie z instrukcją urządzenia. Po odłączeniu płyty obejrzyj złącza, przewody i ślady przegrzania | Jeżeli inne urządzenie na obwodzie działa, nie wyklucza to usterki połączenia płyty. Brak zasilania na wejściu i awaria elektroniki wymagają rozdzielenia pomiarem wykonanym według dokumentacji modelu |
| Panel działa, ale pole nie grzeje | Niewłaściwe naczynie, cewka indukcyjna, moduł mocy, czujnik temperatury, przewód lub złącze | Sprawdź reakcję z naczyniem ferromagnetycznym o odpowiednim dnie. Po odłączeniu zasilania obejrzyj przewody cewki i złącza, a elementy elektryczne porównaj z dokumentacją serwisową | Prawidłowa reakcja innych pól nie potwierdza jeszcze awarii samej cewki. Jeżeli problem dotyczy jednego pola, porównanie z analogicznym obwodem może pomóc zawęzić usterkę |
| Pole uruchamia się i po chwili wyłącza | Przegrzewanie, niesprawne chłodzenie, błędny odczyt czujnika, przeciążenie modułu lub problem z naczyniem | Sprawdź, czy wloty i wyloty powietrza nie są zasłonięte, czy wentylator nie hałasuje oraz czy pod płytą nie ma zabrudzeń ograniczających przepływ powietrza | Brak hałasu wentylatora nie zawsze oznacza jego uszkodzenie, ponieważ sposób sterowania zależy od temperatury i obciążenia. Wentylator trzeba ocenić razem z zasilaniem i układem sterującym |
| Płyta wyświetla komunikat lub kod | Usterka określonego obwodu, przegrzanie, problem z czujnikiem, komunikacją między modułami albo zasilaniem | Zapisz dokładny symbol, moment wystąpienia i to, czy błąd dotyczy jednego pola czy całej płyty. Sprawdź instrukcję właściwego wariantu oraz podstawowe warunki pracy | Kod błędu jest wskazówką diagnostyczną, a nie automatycznym wskazaniem części do wymiany |
| Wentylator nie działa lub pracuje głośno | Zablokowanie łopatek, zabrudzenie, zużyte łożyskowanie, uszkodzenie silnika, przewodu albo sterowania | Po odłączeniu płyty sprawdź swobodę obrotu wirnika, obecność ciał obcych, stan wtyczki i ślady przegrzania | Swobodny obrót nie potwierdza sprawności elektrycznej silnika, a pomiar rezystancji nie potwierdza prawidłowej pracy pod obciążeniem |
| Powierzchnia jest pęknięta lub odklejona | Uderzenie, naprężenie podczas zabudowy, przegrzanie albo uszkodzenie mocowania | Obejrzyj całą szybę, krawędzie i miejsce mocowania. Nie używaj płyty z pęknięciem sięgającym do strefy sterowania lub przewodzących elementów | Szyba ceramiczna jest elementem bezpieczeństwa. Jej wymiana wymaga dobrania właściwego wykonania i ostrożnego demontażu pozostałych podzespołów |
Co sprawdzić przed zamówieniem modułu lub pola
Jeżeli płyta działa tylko częściowo, najpierw ustal zakres objawu. Jedno niedziałające pole może kierować uwagę na cewkę, moduł mocy, przewody albo lokalny czujnik. Brak reakcji całego panelu częściej wymaga sprawdzenia zasilania, układu sterowania i komunikacji między modułami. Sam fakt, że moduł wygląda podobnie do zamontowanego, nie potwierdza jego zgodności.
Po odłączeniu urządzenia można wykonać oględziny:
- sprawdź, czy na płytkach nie ma zwęglonych miejsc, pękniętych elementów, przebarwień i śladów wilgoci;
- obejrzyj wtyczki oraz przewody cewek, wentylatora i czujników;
- zwróć uwagę na luźne styki, nadtopioną izolację i ślady przegrzania przy zaciskach;
- porównaj uszkodzony obwód z drugim, podobnym obwodem, jeżeli konstrukcja płyty na to pozwala;
- nie wymieniaj modułu tylko dlatego, że wystąpił kod błędu lub pojedyncze pole przestało grzać.
Pomiary elektryczne
Rezystancję odłączonego elementu mierzy się dopiero po odłączeniu przewodów, aby pozostałe obwody płyty nie wpływały na wynik. W zależności od badanego podzespołu sens ma sprawdzenie ciągłości uzwojenia cewki, silnika wentylatora, przewodów i bezpieczników oraz kontrola, czy nie występuje zwarcie do obudowy. Zakres i oczekiwana wartość zależą od konkretnego elementu oraz wersji płyty, dlatego wynik należy porównać z dokumentacją serwisową lub oznaczeniem zastosowanego podzespołu.
Termistor NTC powinien zmieniać rezystancję wraz z temperaturą. Pomiar wykonany w jednej temperaturze może wykazać przerwę albo zwarcie, ale prawidłowy pojedynczy odczyt nie potwierdza jeszcze poprawnej charakterystyki czujnika podczas pracy. Przy pomiarze należy odłączyć czujnik od układu i nie podgrzewać go otwartym płomieniem.

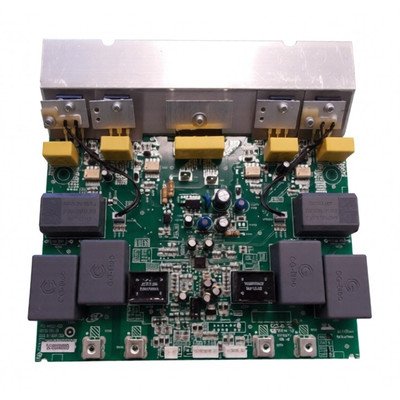

W przypadku modułu mocy pomiar kilku elementów półprzewodnikowych miernikiem może ujawnić zwarcie, lecz nie zawsze pozwala wykryć usterkę pojawiającą się dopiero pod obciążeniem. Diagnostyka falownika, tranzystorów mocy, kondensatorów i obwodów wysokiego napięcia jest pracą dla serwisanta.
Dostęp do części i wymiana
W typowej konstrukcji płyta jest wyjmowana z blatu, a następnie odwracana na zabezpieczonej powierzchni. Dostęp do modułów, cewek, wentylatora i termistorów uzyskuje się zwykle po zdjęciu dolnej osłony. Dokładna kolejność zależy od wykonania obudowy, sposobu mocowania i wersji urządzenia, dlatego przed demontażem należy sprawdzić instrukcję właściwego modelu.
Przed odłączeniem przewodów:
- Odłącz urządzenie od wszystkich torów zasilających i upewnij się, że nie może zostać przypadkowo załączone.
- Zrób zdjęcia ułożenia przewodów i oznacz złącza, jeśli nie mają jednoznacznych blokad lub różnych kształtów.
- Nie ciągnij za przewody; wypinaj złącza za obudowę wtyku.
- Chroń szklaną powierzchnię przed punktowym naciskiem i uderzeniem.
- Przy montażu odtwórz prowadzenie przewodów, aby nie zostały przyciśnięte przez osłonę ani nie znalazły się przy gorących elementach.
- Przed ponownym osadzeniem płyty sprawdź wszystkie wtyczki, uziemienie, uszczelnienie i mocowania.
Wymiana modułu może wymagać dodatkowej konfiguracji lub dopasowania do konkretnej wersji urządzenia. Nie należy zakładać, że każdy moduł po podłączeniu będzie działał bez programowania. Po naprawie trzeba sprawdzić panel, każde pole, rozpoznawanie naczynia, regulację mocy, działanie wentylatora i ewentualne komunikaty.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zachowania procedur producenta. Diagnostykę pod napięciem oraz pracę przy obwodach mocy powinien wykonywać wykwalifikowany serwisant. Nie wolno omijać zabezpieczeń, trwale mostkować czujników ani wykonywać prowizorycznych połączeń.
Jak dobrać część do Amica PI6514TFD
Dla urządzeń Amica nie wystarcza skrócona nazwa handlowa. Przy doborze przygotuj:
- pełne oznaczenie modelu: PBCF4VI503FTB4S;
- oznaczenie handlowe: PI6514TFD;
- kod wyrobu lub identyfikator urządzenia widoczny na tabliczce, w tym oznaczenie 1106045, jeżeli odpowiada ono danym konkretnego egzemplarza;
- pełny, 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie z uszkodzonej części, jeżeli jest czytelne;
- zdjęcia złączy, mocowania i etykiety modułu przy częściach elektronicznych.
W przypadku szyby, wentylatora, termistora, cewki lub uchwytu montażowego trzeba dodatkowo porównać wymiary, sposób mocowania, stronę montażu i typ złącza. Przy module zasilania albo panelu sterowania ważne są nie tylko wtyczki, lecz także wersja elektroniki, układ pól, oprogramowanie i przeznaczenie dla konkretnego wariantu.
Nie zamawiaj części wyłącznie na podstawie zdjęcia, liczby pinów lub samego napisu PI6514TFD. Wariant techniczny może być rozróżniany przez kod wyrobu i numer fabryczny. Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej oraz porównanie oznaczeń z etykietą wymienianego elementu.
FAQ
Czy brak grzania oznacza uszkodzenie cewki?
Nie. Przyczyną może być także niewłaściwe naczynie, moduł mocy, czujnik temperatury, przewód, złącze lub układ sterowania. Najpierw ustal, czy problem dotyczy jednego pola, czy całej płyty, a następnie wykonaj oględziny i pomiary odłączonych elementów zgodnie z dokumentacją.
Czy można dobrać moduł tylko po modelu PI6514TFD?
Nie zawsze. Do Amica przygotuj model PBCF4VI503FTB4S, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny. Przy modułach elektronicznych dodatkowe znaczenie ma numer części i wersja płytki.
Jak sprawdzić termistor w płycie indukcyjnej?
Po odłączeniu zasilania i wypięciu czujnika zmierz jego rezystancję oraz sprawdź, czy zmienia się wraz z temperaturą. Pojedynczy prawidłowy wynik nie potwierdza całej charakterystyki NTC, dlatego wartości trzeba porównać z dokumentacją właściwego wariantu.
Czy głośny wentylator oznacza konieczność wymiany?
Nie od razu. Przyczyną może być zabrudzenie, ciało obce, ocieranie wirnika, zużycie silnika albo problem ze sterowaniem. Po odłączeniu urządzenia sprawdź swobodę obrotu i stan złącza; nie oceniaj silnika wyłącznie po pomiarze rezystancji.
Czy pękniętą szybę można naprawić klejem?
Nie jest to bezpieczna naprawa elementu konstrukcyjnego płyty grzewczej. Pękniętą szybę należy dobrać po pełnych danych urządzenia, wymiarach, układzie pól i sposobie mocowania. Do czasu wymiany nie używaj urządzenia, jeśli pęknięcie może narazić użytkownika na kontakt z elementami elektrycznymi.
Co przygotować do weryfikacji części?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenia Amica, zdjęcie etykiety starej części, fotografie złączy i informację, który objaw występuje oraz czy dotyczy jednego pola, czy całej płyty.
