21361 - PBP4VI532FTB4SACUUt płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI532FTB4SACUUt dobieraj po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie podzespołu. Przy braku grzania, błędzie lub problemie z wykrywaniem garnka najpierw wyklucz naczynie, zasilanie, chłodzenie i połączenia, a dopiero potem wybieraj moduł, cewkę, panel lub element montażowy.
Jakie części występują w płycie PBP4VI532FTB4SACUUt
Model 21361 – PBP4VI532FTB4SACUUt jest czteropolową płytą indukcyjną. W jej układzie pracują między innymi: szklana płyta ceramiczna, cewki indukcyjne, moduł lub moduły mocy, panel dotykowy, wiązka przewodów, elementy chłodzenia, osłona dolna oraz części montażowe i uszczelniające. W ofercie części do tej rodziny mogą pojawiać się podzespoły E.G.O. z własnymi oznaczeniami, dlatego symbol producenta części trzeba porównać z katalogiem zgodności, a nie tylko ze zdjęciem.
Cewka wytwarza pole elektromagnetyczne, moduł mocy steruje jej pracą, a panel przekazuje ustawienia użytkownika. Za wykrywanie garnka odpowiada układ pomiarowy współpracujący z cewką i elektroniką. Awaria jednego z tych elementów może dawać podobny objaw, dlatego sama obserwacja pola grzejnego nie wystarcza do wskazania części.
Objaw nie wskazuje od razu konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Płyta nie reaguje na włączenie | brak zasilania, nieprawidłowe podłączenie, uszkodzony zasilacz elektroniki, panel sterujący | zabezpieczenia obwodu, obecność napięcia i sposób podłączenia zgodnie ze schematem modelu | Jeżeli nie działa cały panel, nie zaczynaj od wymiany cewki. Pomiar instalacji i zacisków wykonuje uprawniony elektryk. |
| Jedno pole nie grzeje, pozostałe działają | cewka, czujnik temperatury, przewody, kanał modułu mocy, tranzystor IGBT lub sterowanie | porównanie objawu z innym polem, stan złącza i przewodów, oględziny cewki po odłączeniu zasilania | Brak widocznych śladów spalenia nie wyklucza uszkodzenia elektroniki. |
| Pole wykrywa ustawienie mocy, ale nie nagrzewa garnka | moduł mocy, IGBT, mostek prostowniczy, cewka, czujnik temperatury lub połączenie | najpierw sprawdź właściwe naczynie, potem połączenia i elementy mocy według dokumentacji serwisowej | Prawidłowa reakcja panelu oznacza, że część sterowania może działać, ale nie potwierdza sprawności toru mocy. |
| Płyta nie wykrywa garnka | naczynie nieferromagnetyczne, zbyt małe lub nierówne dno, cewka, czujnik, moduł | test z innym garnkiem indukcyjnym, magnes przy dnie, położenie naczynia i czystość powierzchni | Jeżeli problem występuje tylko z jednym garnkiem, zakup części jest przedwczesny. |
| Płyta wyłącza się po kilku minutach | przegrzanie, ograniczona wentylacja, wentylator, czujnik temperatury, moduł mocy | drożność przestrzeni pod płytą, działanie wentylatora po rozgrzaniu, powtarzalność objawu po ostygnięciu | Powtarzające się wyłączenie po schłodzeniu może wskazywać na usterkę, ale nie rozstrzyga, czy winny jest wentylator, czujnik czy moduł. |
| Wybijają zabezpieczenia | przeciążenie lub błąd instalacji, zwarcie w module, IGBT, mostek prostowniczy albo filtr | kiedy zabezpieczenie zadziałało, czy problem dotyczy jednej sekcji, oględziny po odłączeniu zasilania | Nie mostkuj zabezpieczeń i nie uruchamiaj wielokrotnie płyty po zwarciu. |
| Szkło jest pęknięte | uderzenie, punktowe przeciążenie lub szok mechaniczny | długość i miejsce pęknięcia, ślady wilgoci pod szybą | Pękniętej płyty nie należy używać. Wilgoć może dostać się do części pod napięciem. |
Brak grzania: kolejność diagnostyki
1. Najpierw naczynie i ustawienie
Płyta indukcyjna nie zacznie grzać, jeżeli dno garnka nie ma właściwości ferromagnetycznych. Przyłóż magnes do suchego dna albo użyj naczynia, które wcześniej działało na indukcji. Dno powinno być płaskie, czyste i ustawione centralnie nad polem. Aluminium, szkło, porcelana i część naczyń ze stali nierdzewnej nie zostaną wykryte; sama informacja „stal nierdzewna” nie potwierdza kompatybilności.
Jeśli jedno naczynie nie działa, a inne o podobnej średnicy grzeje, podejrzenie pada najpierw na garnek. Jeżeli kilka sprawnych naczyń nie działa wyłącznie na jednym polu, przejdź do kontroli pola, czujnika, wiązki i kanału modułu.
2. Sprawdź powierzchnię i chłodzenie
Zabrudzenie lub woda na panelu dotykowym mogą powodować brak reakcji albo samoczynne przerwanie pracy. Wytrzyj szybę i panel do sucha. Nie zakrywaj otworów wentylacyjnych pod płytą. W zabudowie musi pozostać przestrzeń zapewniająca przepływ powietrza; w tym modelu instrukcja przewiduje co najmniej 25 mm wolnego miejsca pod płytą, a szczegóły zabudowy trzeba porównać z dokumentacją konkretnej wersji.
Jeżeli po ostygnięciu urządzenie wraca do pracy, nie oznacza to automatycznie uszkodzonego modułu. Przyczyną może być zablokowany przepływ powietrza, niesprawny wentylator, błędny odczyt czujnika albo przeciążony kanał mocy. Powtarzający się objaw wymaga dalszej diagnostyki.
3. Sprawdź zasilanie i połączenia
Płyta może być podłączona jednofazowo 220–240 V albo dwufazowo 380–415 V 2N, zależnie od konfiguracji przewidzianej przez producenta. Nie wolno przenosić mostków z jednego schematu na drugi. Błędne podłączenie może uszkodzić moduł albo powodować pracę tylko części pól.
Kontrola napięcia na zaciskach i weryfikacja przewodu ochronnego to praca dla uprawnionego instalatora. Nie wykonuj pomiarów pod napięciem przy zdjętej osłonie, jeśli nie masz kwalifikacji i odpowiednich przyrządów. Kod błędu związany z napięciem nie musi oznaczać uszkodzonej płyty. W przypadku niektórych płyt Amica komunikaty E6/E7 mogą pojawić się przy nieprawidłowym napięciu zasilania, ale ich znaczenie trzeba potwierdzić w instrukcji właściwego wariantu.
Co można zmierzyć po odłączeniu zasilania
Po odłączeniu wszystkich wymaganych obwodów i odczekaniu czasu wskazanego w procedurze serwisowej można wykonać oględziny oraz pomiary bez napięcia:
- obejrzyj cewkę pod kątem nadpaleń, odkształceń, pęknięć mocowania i uszkodzonej izolacji;
- sprawdź, czy wtyczki cewek, czujników i wiązek są wsunięte do końca oraz czy nie mają śladów przegrzania;
- porównaj ciągłość przewodów z uszkodzonego pola z przewodami sprawnego kanału;
- sprawdź cewkę omomierzem tylko jako test wstępny, po odłączeniu jej od elektroniki; wynik bliski zeru lub brak przejścia nie jest uniwersalnym dowodem sprawności, ponieważ zakres zależy od konstrukcji cewki i miernika;
- przy podejrzeniu IGBT lub mostka wykonaj pomiar półprzewodników w trybie diody zgodnie ze schematem konkretnego modułu, najlepiej porównując go z identycznym, sprawnym kanałem;
- sprawdź czujnik temperatury zgodnie z charakterystyką producenta. Sama rezystancja zmierzona w jednej temperaturze nie potwierdza poprawnego działania podczas nagrzewania.
Pomiar cewki może wykazać przerwę lub oczywiste zwarcie, ale nie potwierdza zachowania układu przy dużej mocy. Podobnie pomiar IGBT po wylutowaniu jednego elementu nie zawsze ujawnia uszkodzenie sterowania, rezystorów bramki, zasilania sterownika lub procesora. Dlatego nie wymieniaj modułu ani tranzystora wyłącznie na podstawie jednego pomiaru.
Dostęp do części i wymiana
W typowej zabudowie należy odłączyć płytę od instalacji, wyjąć ją z blatu po zwolnieniu mocowań i położyć szybą na miękkim, stabilnym podłożu. Następnie można zdjąć dolną osłonę zgodnie z konstrukcją urządzenia. Przed odłączeniem przewodów zrób zdjęcie połączeń i oznacz wtyczki; nie ciągnij za przewody, tylko za korpus złącza.
Cewka jest zwykle mocowana do dolnej części szyby lub wsporników. Przy jej wymianie trzeba zachować położenie względem pola, elementów ferrytowych, czujnika temperatury i przewodów. Moduł indukcyjny może obejmować kilka pól, dlatego podobny wygląd modułu nie potwierdza zgodności. Panel dotykowy może wymagać właściwej taśmy, wersji oprogramowania lub konkretnego układu współpracujących modułów.
Po montażu sprawdź, czy:
- wszystkie złącza są podłączone zgodnie z dokumentacją;
- przewody nie dotykają gorących elementów ani wentylatora;
- osłona dolna i elementy izolacyjne wróciły na miejsce;

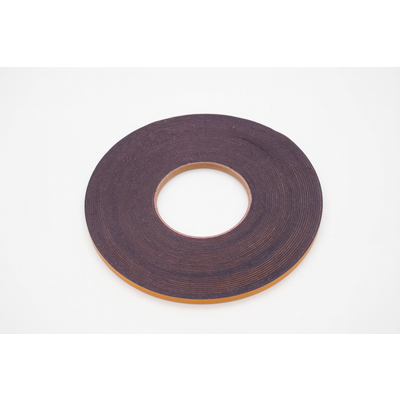

- uszczelka między płytą a blatem nie jest przerwana;
- wentylacja pod płytą nie została zasłonięta;
- urządzenie przechodzi test na kilku polach i z odpowiednim naczyniem.
Naprawa modułu, wymiana IGBT, kontrola napięć stałych oraz uruchamianie płyty po zdjęciu osłony są czynnościami dla wykwalifikowanego serwisanta. W module pozostają niebezpieczne napięcia także po odłączeniu urządzenia. Nie zwieraj zabezpieczeń, nie uruchamiaj płyty z pominięciem czujników i nie wykonuj prób z luźnymi przewodami.
Jak dobrać właściwą część do Amica
Dla urządzeń Amica skrócona nazwa handlowa może nie wystarczyć. Do weryfikacji przygotuj z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie typu, jeśli znajduje się na tabliczce lub dokumentacji;
- symbol uszkodzonej części i zdjęcie jej etykiety, jeżeli jest dostępne.
Oznaczenie PBP4VI532FTB4SACUUt identyfikuje typ konstrukcji, ale nie zastępuje pełnego numeru fabrycznego. W rodzinie podobnych płyt występują różne kody wyrobu i odmiany modułów, cewek, szyb oraz paneli. Także identyczne złącze nie gwarantuje zgodności: znaczenie mają moc, układ pól, sposób komunikacji, mocowanie, czujniki i wersja modułu.
Przed zakupem porównaj pełny numer części, rozstaw i sposób mocowania, liczbę oraz rozmieszczenie pól, długość przewodów i oznaczenia modułu. Jeśli wybierasz zamiennik, zgodność powinna wynikać z potwierdzonego katalogu, a nie z podobieństwa zdjęcia. Najbezpieczniejszy następny krok to przesłanie pełnych danych z tabliczki znamionowej oraz fotografii uszkodzonego podzespołu do weryfikacji.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Ten sam objaw może powodować nieodpowiedni garnek, brak jednej fazy, uszkodzone złącze, czujnik temperatury, moduł mocy albo sterowanie. Jeżeli panel reaguje, sprawdź najpierw inne naczynie i porównaj zachowanie z pozostałymi polami.
Dlaczego płyta wykrywa garnek, ale go nie nagrzewa?
Wykrywanie naczynia i przekazywanie mocy to różne funkcje. Płyta może rozpoznać garnek, ale nie uruchomić toru mocy z powodu usterki IGBT, mostka, cewki, czujnika lub połączenia. Sam komunikat panelu nie wskazuje, który element należy wymienić.
Czy można sprawdzić cewkę zwykłym multimetrem?
Można wykonać beznapięciowy test ciągłości po odłączeniu cewki od modułu, ale wynik ma ograniczoną wartość diagnostyczną. Nie istnieje jedna uniwersalna rezystancja dla wszystkich cewek. Pomiar trzeba interpretować według dokumentacji i porównania z właściwym kanałem.
Czy kod E6 albo E7 oznacza wymianę modułu?
Nie automatycznie. W wybranych konstrukcjach Amica kody te mogą odnosić się do warunków zasilania, a w innych sytuacjach podobny komunikat może być skutkiem usterki elektroniki. Najpierw sprawdź znaczenie kodu w instrukcji dokładnego wariantu oraz zleć kontrolę zasilania uprawnionemu elektrykowi.
Czy wymiana modułu wymaga programowania?
Nie każda wymiana wymaga konfiguracji, ale nie można tego założyć dla całej rodziny płyt. Zależy to od rodzaju modułu, wersji elektroniki i sposobu komunikacji z panelem. Przed zakupem potwierdź, czy część jest kompletna i przeznaczona do konkretnego numeru urządzenia.
Jakie dane wysłać przy doborze części?
Przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Dołącz zdjęcie tabliczki znamionowej, zdjęcie podzespołu z etykietą oraz opis objawu: które pola działają, czy panel reaguje, jaki kod pojawia się na wyświetlaczu i czy zabezpieczenie instalacji zadziałało.
