Części do płyty indukcyjnej Amica PBP4VI535FTB4SACUUt dobiera się na podstawie pełnych danych urządzenia, oznaczenia pola i numeru części. Brak grzania, niewykrywanie garnka, wyłączanie po rozgrzaniu lub błąd na panelu mogą wynikać z cewki, czujnika, modułu, przewodów albo chłodzenia. Właściwa diagnoza pomaga uniknąć wymiany sprawnego podzespołu.

Wybierz producenta z listy
21364 - PBP4VI535FTB4SACUUt płyta indukcyjna

Płyta Amica PBP4VI535FTB4SACUUt — jakie części mogą wymagać wymiany?

Model PBP4VI535FTB4SACUUt należy do rodziny płyt indukcyjnych Amica oznaczanej jako PB4VI535FTB4SACUUt. Dokumentacja tego wariantu podaje cztery pola grzejne: dwa o średnicy 200 mm i dwa o średnicy 160 mm. Moc znamionowa urządzenia wynosi 7,35 kW, a wymiary płyty to około 592 × 522 × 50 mm. Są to dane konkretnej rodziny urządzeń — przed zakupem części należy potwierdzić oznaczenie na tabliczce znamionowej.

W zależności od miejsca usterki potrzebna może być między innymi:

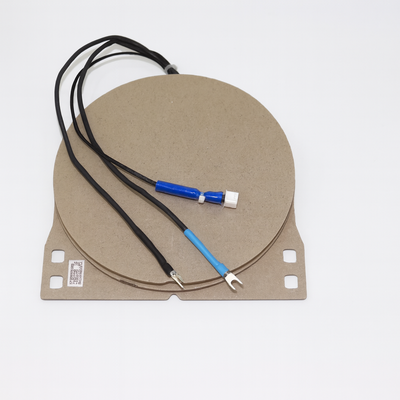

  • cewka indukcyjna, czyli element znajdujący się pod szkłem i wytwarzający pole magnetyczne;
  • moduł indukcyjny lub moduł mocy, który steruje obwodem pola i zawiera elementy mocy;
  • panel sterujący, jeżeli płyta nie reaguje na sensory albo błędnie interpretuje polecenia;
  • czujnik temperatury pola, który zabezpiecza cewkę i moduł przed przegrzaniem;
  • wiązka przewodów, złącze lub element mocujący, gdy problem wynika z przerwy, luźnego styku albo uszkodzenia mechanicznego;
  • wentylator lub element układu chłodzenia, jeżeli urządzenie przegrzewa się albo wyłącza przy większej mocy;
  • szyba, uszczelka, osłona dolna lub elementy montażowe, gdy uszkodzenie dotyczy konstrukcji płyty, a nie elektroniki.

Nie należy traktować nazwy części jako rozpoznania usterki. Ten sam objaw może powstać w kilku różnych obwodach.

Brak grzania — od czego zacząć?

Jeżeli jedno pole nie grzeje, ale pozostałe działają, najpierw wyklucz prostsze przyczyny. Użyj garnka z płaskim, suchym i ferromagnetycznym dnem. Możesz sprawdzić ten sam garnek na innym polu oraz inne odpowiednie naczynie na polu podejrzanym o usterkę.

  • Jeżeli problem występuje na kilku polach, sprawdź zasilanie, sposób podłączenia, wspólny moduł oraz chłodzenie.
  • Jeżeli nie działa tylko jedno pole, bardziej prawdopodobny jest problem w jego cewce, czujniku, przewodach albo torze mocy modułu.
  • Jeżeli pole wykrywa garnek, lecz po chwili przerywa pracę, sprawdź, czy wloty i wyloty powietrza nie są zasłonięte oraz czy wentylator nie jest zablokowany zabrudzeniami.
  • Jeżeli pole nie wykrywa garnka, przyczyną może być nieodpowiednie naczynie, zbyt mała część ferromagnetyczna dna, cewka, czujnik, moduł lub połączenie między tymi elementami.
  • Jeżeli płyta wyłącza się po nagrzaniu, nie zakładaj od razu uszkodzenia cewki. Podobny objaw powoduje przegrzany moduł, niesprawne chłodzenie albo problem z pomiarem temperatury.

Minimalna średnica wykrywanego garnka w dokumentacji tej rodziny wynosi 125 mm dla każdego pola. Nie oznacza to jednak, że każdy garnek o takiej średnicy zapewni prawidłową pracę — znaczenie ma także materiał i kształt dna.

Objaw a możliwa przyczyna

ObjawMożliwe przyczynyCo sprawdzićJak rozumieć wynik
Jedno pole nie grzejeCewka, czujnik, przewody, tor mocy modułuGarnek na innym polu, złącza, stan cewki i modułuPrawidłowe zasilanie nie potwierdza sprawności cewki ani sterowania pod obciążeniem
Pole nie wykrywa garnkaNiewłaściwe naczynie, zbyt małe dno, czujnik, cewka, modułMagnes na dnie, inne naczynie, porównanie z działającym polemTest garnka wyklucza tylko część przyczyn, nie sprawdza elektroniki
Płyta wyłącza się po kilku minutachPrzegrzewanie, wentylator, czujnik temperatury, modułDrożność wentylacji, hałas wentylatora, moment wystąpienia objawuWyłączenie po rozgrzaniu wskazuje na zależność temperaturową, ale nie identyfikuje konkretnego elementu
Wyświetla się kod błęduUsterka pola, modułu, czujnika, komunikacji albo zasilaniaKod w instrukcji właściwego wariantu, zakres awarii, połączeniaKod zawęża diagnostykę; nie jest automatycznym wskazaniem części do zakupu
Wybijają zabezpieczeniaBłąd instalacji, przeciążenie, zwarcie w module, tranzystor IGBT, mostek prostowniczyObwód zasilający i urządzenie przez wykwalifikowanego elektryka lub serwisantaNie wolno wielokrotnie załączać zabezpieczenia bez ustalenia przyczyny
Płyta nie reaguje na sensoryZabrudzenie lub wilgoć panelu, blokada, panel sterujący, zasilanieOczyszczenie i osuszenie powierzchni, symbol blokady, zasilaniePrawidłowo działające sensory nie wykluczają awarii modułu mocy

Jak sprawdzić część przed zakupem?

Oględziny i kontrola połączeń

Po odłączeniu urządzenia od zasilania można ocenić stan dostępnych elementów, ale zdjęcie płyty z blatu i otwarcie obudowy powinno być wykonane zgodnie z konstrukcją danego wariantu. Szukaj śladów przegrzania, nadtopionych złączy, pękniętej ceramiki cewki, obluzowanych przewodów, przebarwień na płytce oraz uszkodzeń wentylatora.

Samo oglądanie nie potwierdza sprawności elektroniki. Brak widocznych śladów spalenia nie wyklucza uszkodzenia tranzystora, elementu sterującego, czujnika ani mikropęknięcia lutu.

Pomiar cewki i czujnika

Cewkę można sprawdzić omomierzem po odłączeniu jej przewodów od modułu. Pomiar ma wykazać przede wszystkim przerwę w uzwojeniu, zwarcie między zaciskiem a elementem przewodzącym oraz wyraźną różnicę względem sprawnego, porównywalnego pola. Nie podawaj jednej uniwersalnej wartości rezystancji dla wszystkich płyt: wynik zależy od średnicy, mocy, konstrukcji cewki i punktów pomiarowych.

Czujnik temperatury należy badać po odłączeniu od układu, a jego wynik porównywać z charakterystyką przewidzianą dla konkretnego modułu. Pomiar w temperaturze pokojowej może wykazać przerwę lub zwarcie, ale nie zawsze ujawni błąd pojawiający się dopiero po nagrzaniu. Jeżeli objaw występuje tylko po kilku minutach, potrzebna jest diagnostyka zależna od modelu i kontrola zmiany parametru wraz z temperaturą.

Pomiar ciągłości przewodu potwierdza jedynie połączenie w chwili badania. Nie wyklucza styku, który rozłącza się pod wpływem temperatury, drgań lub obciążenia. Dlatego należy sprawdzić także zaciski, sposób prowadzenia wiązki i pewność osadzenia wtyczek.

Pomiary napięcia i elektroniki mocy

Płyta ma moc 7,35 kW i może być podłączona w układzie 220–240 V / 380–415 V 2N. Kontrola przyłącza, zabezpieczeń oraz napięć roboczych wymaga kwalifikacji elektrycznych i przyrządu odpowiedniego do pracy przy instalacji o niebezpiecznym napięciu. Nie wykonuj pomiarów pod napięciem po zdjęciu osłon, jeśli nie masz przygotowania do takich czynności.

Jeżeli zabezpieczenie zadziałało po zwarciu, nie wystarczy wymienić bezpiecznika ani samego tranzystora. Przyczyną mogą być również elementy współpracujące w torze mocy, mostek prostowniczy, kondensatory, sterowanie tranzystora albo uszkodzone połączenie. Wymiana kilku drogich elementów bez pomiarów zwiększa ryzyko ponownej awarii.

Opisane czynności serwisowe przy otwartej płycie, pomiary pod napięciem i naprawa modułu mocy wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.

Dostęp do cewki, modułu i panelu

W typowej płycie do elementów wewnętrznych uzyskuje się dostęp od spodu. Zwykle trzeba:

  1. odłączyć urządzenie w rozdzielnicy i upewnić się, że nie jest zasilane;
  2. wyjąć płytę z blatu bez podważania szkła metalowym narzędziem;
  3. ułożyć ją na stabilnym, miękkim podłożu chroniącym szybę;
  4. zdjąć dolną osłonę zgodnie z rozmieszczeniem mocowań;
  5. oznaczyć przewody i wykonać zdjęcia połączeń przed ich rozłączeniem;
  6. odłączyć złącza cewki, czujnika, panelu i wentylatora bez ciągnięcia za przewody;
  7. sprawdzić, czy wymieniany element ma takie samo położenie, mocowanie i prowadzenie przewodów.

Konstrukcja obudowy i kolejność demontażu mogą się różnić między wariantami tej rodziny. Nie należy podawać jednej liczby śrub, kolorów przewodów ani kolejności złączy jako uniwersalnej dla wszystkich płyt Amica. Przy montażu przewody muszą wrócić na swoje miejsce i nie mogą dotykać radiatorów, cewek ani ruchomych elementów wentylatora.

Po wymianie należy sprawdzić poprawność montażu, stan izolacji, osadzenie osłon, działanie wentylacji oraz każde pole osobno. Test wykonuje się z odpowiednim garnkiem, najpierw przy niskiej mocy, a następnie przy wyższej, obserwując wyświetlacz, czas pracy i reakcję chłodzenia.

Jak dobrać część do tego modelu?

Nie wystarczy wyszukać części po haśle „Amica PBP4VI535FTB4SACUUt” ani porównać zdjęcia. W tej samej rodzinie mogą występować różne cewki, moduły, panele i wiązki. Znaczenie mają między innymi:

  • dokładne oznaczenie modelu z tabliczki znamionowej;
  • kod wyrobu;
  • 14-cyfrowy numer fabryczny Amica;
  • oznaczenie starej części, modułu lub cewki;
  • strona i położenie pola, na przykład lewe przednie albo prawe tylne;
  • średnica, kształt, moc i sposób mocowania cewki;
  • liczba oraz rodzaj przewodów i złączy;
  • wersja modułu, panelu lub oprogramowania, jeśli producent ją rozróżnia.

Identyczne złącze nie gwarantuje zgodności. Część może różnić się mocą, charakterystyką czujnika, przypisaniem pola albo współpracą z konkretnym modułem. W przypadku części elektronicznych nie zakładaj z góry, że każdy moduł wymaga programowania ani że każdy działa bez konfiguracji — tę informację trzeba potwierdzić dla konkretnego numeru części.

Przed zamówieniem przygotuj zdjęcie tabliczki znamionowej, pełne oznaczenia urządzenia, zdjęcie uszkodzonego elementu oraz informację, którego pola dotyczy problem. Jeżeli diagnozę wykonywał serwisant, dołącz oznaczenie wskazanego podzespołu i opis pomiaru. Dopiero te dane pozwalają porównać zgodność katalogową zamiast kupować część na podstawie podobnego wyglądu.

FAQ

Czy brak grzania jednego pola oznacza uszkodzoną cewkę?

Nie. Podobny objaw może powodować czujnik temperatury, przewód, złącze, moduł mocy, element sterujący albo problem z wykrywaniem garnka. Cewkę należy zamawiać dopiero po sprawdzeniu obwodu pola lub potwierdzeniu jej uszkodzenia.

Dlaczego płyta Amica nie wykrywa garnka?

Najpierw sprawdź, czy dno garnka przyciąga magnes, jest płaskie i ma odpowiednią średnicę części ferromagnetycznej. Jeżeli inne naczynie działa na tym samym polu, problem dotyczy garnka. Jeżeli żadne naczynie nie działa tylko na jednym polu, trzeba sprawdzić cewkę, czujnik, przewody i moduł.

Czy kod błędu wskazuje część, którą trzeba kupić?

Nie. Kod błędu jest informacją dla diagnostyki konkretnego modelu, ale może oznaczać kilka przyczyn. Odczytaj jego znaczenie z instrukcji właściwego wariantu i zestaw je z objawem, zakresem awarii oraz wynikami pomiarów.

Czy można wymienić cewkę bez wymiany modułu?

Technicznie jest to możliwe, jeżeli diagnoza potwierdzi uszkodzenie samej cewki i nowy element ma właściwe parametry oraz mocowanie. Po wymianie trzeba sprawdzić czujnik temperatury, przewody i działanie pola. Wymiana cewki nie naprawi usterki modułu.

Jakie dane Amica podać przy doborze części?

Podaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach pól grzejnych dodaj informację o położeniu pola, jego średnicy oraz oznaczeniu starego elementu. Sam skrócony model może nie identyfikować wszystkich wariantów.

Czy pęknięta szyba pozwala dalej używać płyty?

Nie należy używać płyty z pękniętą szybą. Wilgoć i wykipiałe potrawy mogą dostać się do części elektrycznych znajdujących się pod powierzchnią. Urządzenie trzeba odłączyć i dobrać szybę wyłącznie po pełnym oznaczeniu modelu oraz wersji wykonania.
