21372 - PBP5VI505FTB5SACUt płyta indukcyjna
Części do płyty indukcyjnej Amica PBP5VI505FTB5SACUt 21372 dobiera się po pełnych oznaczeniach urządzenia oraz numerze części. Przy braku grzania, błędzie, problemach z wykrywaniem garnka lub pękniętej szybie warto najpierw odróżnić usterkę naczynia, zasilania, wiązki, cewki i modułu, aby nie kupować podzespołu na próbę.
Jakie części występują w płycie Amica PBP5VI505FTB5SACUt
Model 21372 należy do rodziny płyt indukcyjnych Amica typu PBP5VI505FTB5SACUt. Instrukcja tego typu podaje pięć pól indukcyjnych, moc całkowitą pól do 10,5 kW oraz zasilanie 400 V 3N~ lub 400 V 2N~. Nie oznacza to jednak, że każda część z innej płyty Amica o podobnej szerokości będzie pasować.
W tej konstrukcji mogą występować między innymi:
- cewki indukcyjne poszczególnych pól;
- moduły indukcyjne o określonej mocy;
- panel sterowania i sensory dotykowe;

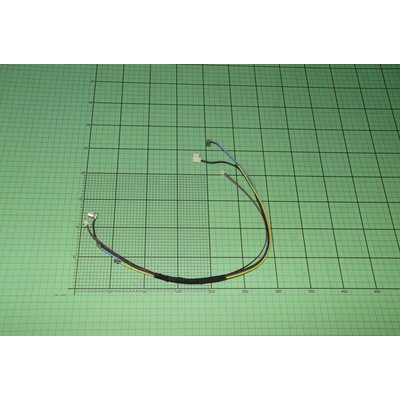

- wiązki przewodów oraz przewody łączące moduły;
- elementy mocujące cewki i moduły;
- wentylator lub elementy układu chłodzenia, jeśli zastosowano je w danym wariancie;

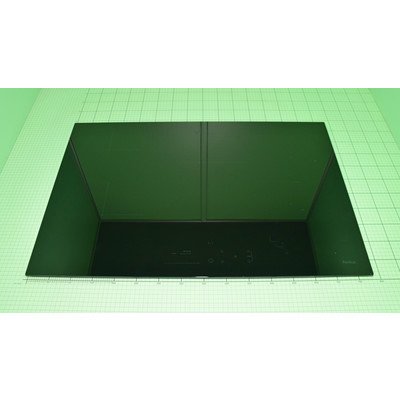

- dolna osłona, szyba ceramiczna i uszczelnienie płyty.
Nazwa handlowa modelu nie wskazuje, który z tych elementów jest uszkodzony. O wyborze decydują objaw, wynik diagnostyki, oznaczenie na starej części i zgodność z konkretnym wariantem urządzenia.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem części | Jak interpretować wynik |
| Płyta nie reaguje na włączenie | Brak zasilania, problem z instalacją, zadziałanie zabezpieczenia, usterka modułu zasilania lub panelu | Bezpiecznik obwodu, wyłącznik nadprądowy, widoczne ślady uszkodzeń, czystość i odblokowanie sensorów | Jeśli inne odbiorniki działają, nie potwierdza to prawidłowego zasilania płyty wielofazowej. Pomiar instalacji powinien wykonać elektryk. |
| Wyświetlacze działają, ale żadne pole nie grzeje | Problem z zasilaniem części mocy, modułem indukcyjnym, komunikacją między modułami lub zabezpieczeniem termicznym | Kod błędu, ponowne uruchomienie po ostygnięciu, drożność przestrzeni wentylacyjnej, połączenia po odłączeniu urządzenia | Sam fakt świecenia wyświetlacza nie dowodzi sprawności obwodu mocy. |
| Nie działa jedno pole | Niewłaściwe naczynie, cewka, czujnik temperatury, przewody, złącze lub kanał modułu obsługujący dane pole | Test z innym ferromagnetycznym garnkiem, porównanie zachowania z innym polem, oględziny cewki i wiązki po odłączeniu zasilania | Jeśli problem podąża za garnkiem, podejrzane jest naczynie. Jeśli dotyczy zawsze tego samego pola, trzeba sprawdzić jego obwód. |
| Pole wykrywa garnek, lecz nie grzeje | Cewka, moduł mocy, czujnik temperatury, połączenie cewki z modułem | Stan przewodów i konektorów, ślady przegrzania, pomiar cewki wykonany według dokumentacji serwisowej | Prawidłowa ciągłość cewki nie wyklucza uszkodzenia modułu mocy ani problemu ujawniającego się dopiero pod obciążeniem. |
| Płyta wyświetla kod E lub wyłącza pola | Zakłócenie zasilania, przegrzanie, czujnik, komunikacja, moduł lub konkretne pole | Zapisać pełny kod i miejsce jego wyświetlenia, sprawdzić instrukcję właściwą dla typu, wykonać kontrolowany reset | Kod błędu wskazuje obszar diagnostyki, a nie automatycznie część do kupienia. |
| Wybijają zabezpieczenia | Nieprawidłowe podłączenie, przeciążenie obwodu, zwarcie w module, mostku prostowniczym, tranzystorze mocy lub przewodach | Nie uruchamiać wielokrotnie. Zlecić sprawdzenie instalacji i płyty osobie z odpowiednimi kwalifikacjami | Powtarzające się zadziałanie zabezpieczenia jest wskazaniem do przerwania pracy, nie do wymiany przypadkowego modułu. |
| Płyta głośno pracuje | Normalny dźwięk cewek i garnka, wentylator, zabrudzenie, luźne mocowanie, uszkodzona cewka lub elektronika | Sprawdzić, czy dźwięk zależy od garnka, mocy i konkretnego pola; oczyścić wloty powietrza po ostygnięciu | Gwizd lub kliknięcia przy określonej mocy mogą być normalne. Nowy, narastający hałas z objawem grzania wymaga diagnostyki. |
| Szyba jest pęknięta | Uderzenie, naprężenie montażowe lub przegrzanie | Oględziny całej powierzchni i elementów mocujących | Pękniętej płyty nie należy używać. Wilgoć może dostać się do części znajdujących się pod napięciem. |
Brak grzania i problem z wykrywaniem garnka
Zanim podejrzana będzie cewka albo moduł indukcyjny, sprawdź naczynie. Dno garnka powinno być ferromagnetyczne, płaskie i suche. Magnes przyłożony do dna daje tylko podstawową informację o materiale; nie potwierdza odpowiedniej średnicy, płaskości ani stanu garnka. W tym typie płyty producent wskazuje minimalną wykrywaną średnicę dna 125 mm dla każdego pola.
Postaw sprawny garnek przeznaczony do indukcji na innym polu. Jeżeli działa, a pierwsze pole nadal nie reaguje, bardziej prawdopodobne stają się: cewka, jej mocowanie, wiązka, czujnik temperatury albo moduł obsługujący dane pole. Jeżeli żadne pole nie wykrywa naczynia, sprawdź zasilanie, panel sterowania i ogólny stan elektroniki zamiast kupować pojedynczą cewkę.
Jak diagnozować cewkę, wiązkę i moduł
Do oględzin wewnętrznych płytę należy odłączyć od instalacji przez właściwe zabezpieczenie obwodu. W przypadku urządzenia podłączonego na stałe wyłączenie samego przycisku na panelu nie wystarcza. Po zdjęciu dolnej osłony warto sprawdzić:
- czy przewody cewek są prawidłowo osadzone w złączach;
- czy konektory nie są nadpalone, luźne lub skorodowane;
- czy przewody nie zostały przycięte przez osłonę;
- czy cewka nie ma przepalonego uzwojenia, pękniętego mocowania albo śladów przegrzania;
- czy radiator, moduł mocy i okolice wentylatora nie są zabrudzone;
- czy na płytkach nie ma nadpalonych elementów, pękniętych lutów ani uszkodzeń mechanicznych.
Pomiar cewki wykonuje się bez zasilania, po odłączeniu jej od układu, aby nie mierzyć równolegle innych elementów. Zwykle sprawdza się ciągłość uzwojenia oraz brak przypadkowego połączenia z częściami, które powinny być odizolowane. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich cewek pasujących do tej kategorii. Wynik trzeba porównać z dokumentacją serwisową konkretnej wersji lub z identycznym, sprawnym elementem. Sama ciągłość uzwojenia nie potwierdza sprawności cewki pod obciążeniem.
Wiązkę należy sprawdzić pod kątem ciągłości każdego toru, pewnego osadzenia pinów i uszkodzeń przy zgięciach. Pomiar przewodu może wykazać przerwę, ale nie zawsze ujawnia usterkę styku występującą dopiero przy poruszaniu wiązką lub po nagrzaniu. Nie należy wymieniać modułu tylko dlatego, że panel działa, ani wymieniać cewki wyłącznie na podstawie kodu błędu.
Badanie tranzystorów IGBT, mostków prostowniczych, kondensatorów, układów zasilania i pomiary pod napięciem wymagają doświadczenia z elektroniką mocy. W tych obwodach mogą występować niebezpieczne napięcia także po odłączeniu zasilania. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i procedury rozładowania obwodów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Kody błędów i reset
Instrukcja dla typu PBP5VI505FTB5SACUt przewiduje zapis pełnego symbolu błędu, a następnie wyłączenie płyty i odczekanie około minuty przed ponownym uruchomieniem. Jeżeli błąd powraca, samo kasowanie zasilania nie jest naprawą.
Przed dalszą diagnostyką zapisz:
- dokładny kod, wraz z cyfrą lub literą;
- pole, na którym pojawia się komunikat;
- moment wystąpienia — przy starcie, po kilku minutach czy przy większej mocy;
- to, czy płyta wykrywa garnek i czy działają pozostałe pola;
- reakcję po ostygnięciu urządzenia.
Kod z innej rodziny Amica nie powinien być automatycznie przypisywany do tego modelu. Także informacje z forów dotyczące konkretnych modułów lub starszych płyt mogą nie pasować do wersji PBP5VI505FTB5SACUt.
Dostęp do części i wymiana
W przypadku elementów znajdujących się pod szybą zwykle trzeba wyjąć płytę z blatu, odłączyć ją od instalacji, zdjąć dolną osłonę i uzyskać dostęp do cewek, modułów oraz wiązek od spodu. Dokładna kolejność zależy od sposobu zabudowy, zastosowanych uchwytów i wersji wykonania.
Przy demontażu:
- odłącz wszystkie źródła zasilania i upewnij się, że urządzenie jest zimne;
- zabezpiecz szybę przed uderzeniem i nie podnoś płyty za panel sterowania;
- przed wypięciem przewodów wykonaj zdjęcia ich położenia i oznacz złącza;
- nie ciągnij za przewody — zwalniaj blokady konektorów;
- sprawdź, czy nowa cewka ma identyczne mocowanie, średnicę, długość przewodów i położenie złącza;
- przy wymianie modułu porównaj oznaczenie płytki, moc, układ złączy i wersję oprogramowania, jeżeli producent przewiduje konfigurację;
- po montażu sprawdź działanie każdego pola, wykrywanie garnka, regulację mocy, wentylację i brak kodów błędów.
Nie zakładaj, że każdy moduł wymaga programowania ani że każdy zamiennik można zamontować bez konfiguracji. Nie mostkuj czujników, blokad ani zabezpieczeń termicznych. Wymianę modułu mocy i podłączenie płyty do instalacji elektrycznej powinien wykonać wykwalifikowany serwisant lub elektryk.
Jak dobrać część do modelu 21372
Dla urządzeń Amica do doboru części potrzebne są pełne dane z tabliczki znamionowej:
- model: PBP5VI505FTB5SACUt;
- kod wyrobu lub numer produktu, w tym oznaczenie kategorii 21372, jeżeli widnieje na tabliczce;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części, jeśli można je odczytać;
- zdjęcie tabliczki i zdjęcie starego podzespołu, gdy występują różnice między wariantami.
Nie wystarczy sam skrócony zapis PBP5VI505 ani podobny wygląd cewki. W obrębie płyt o zbliżonej szerokości mogą występować różne średnice pól, moduły 3,7 kW i 7,4 kW, inne wiązki, panele oraz szyby. Identyczne złącze również nie gwarantuje zgodności, ponieważ znaczenie może mieć moc, układ elektroniki, mocowanie i konfiguracja urządzenia.
Najbezpieczniejszy następny krok to odczytanie wszystkich oznaczeń z tabliczki, zapisanie kodu błędu i porównanie numeru części z opisem konkretnego produktu. Jeżeli część nie ma czytelnego numeru, do doboru potrzebne są zdjęcia tabliczki, złączy, mocowania i całej etykiety modułu.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Podobny objaw powodują niewłaściwy garnek, brak wykrywania naczynia, zabrudzone sensory, przerwa w wiązce, czujnik temperatury, moduł mocy albo problem z zasilaniem. Najpierw porównaj działanie pola z innym garnkiem i innymi polami, a dopiero potem sprawdzaj podzespoły.
Czy mogę dobrać część tylko po nazwie PBP5VI505?
Nie jest to bezpieczny sposób doboru. Potrzebny jest pełny model PBP5VI505FTB5SACUt, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki. W razie różnic należy porównać także oznaczenie starej części i zdjęcia złączy.
Czy kod E4 wskazuje konkretny moduł?
Nie można tak go interpretować bez potwierdzenia dla tej wersji urządzenia. Kod może być związany z zasilaniem, komunikacją, czujnikiem, konfiguracją pola lub modułem, dlatego trzeba zapisać pełny komunikat i wykonać diagnostykę zgodną z dokumentacją konkretnej płyty.
Czy pomiar rezystancji cewki wystarczy do potwierdzenia jej sprawności?
Nie. Pomiar bez zasilania może wykazać przerwę lub oczywiste zwarcie, ale nie potwierdza zachowania cewki oraz modułu podczas pracy. Wynik należy porównać z dokumentacją lub identycznym sprawnym elementem.
Co zrobić, gdy płyta wybija bezpieczniki?
Przerwij próby uruchamiania. Przyczyną może być instalacja, błędne podłączenie albo zwarcie w obwodzie mocy. Sprawdzenie zasilania wielofazowego i elektroniki mocy powinien wykonać elektryk lub serwisant z odpowiednimi kwalifikacjami.
Czy pękniętą szybę można nadal używać?
Nie. Pęknięcie może dopuścić wilgoć do części elektrycznych znajdujących się pod napięciem. Odłącz płytę przez właściwe zabezpieczenie obwodu i dobierz szybę po pełnym modelu, kodzie urządzenia oraz oznaczeniu części.
