21393 - PBP4VI535FTB4SACUUt płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI535FTB4SACUUt dobiera się po pełnych oznaczeniach urządzenia, nie tylko po wyglądzie elementu. Przy problemach z grzaniem, wykrywaniem garnka, panelem lub chłodzeniem warto najpierw rozróżnić usterkę cewki, modułu mocy, sterowania, czujnika i zasilania.
Jak działa płyta Amica PBP4VI535FTB4SACUUt
Model PBP4VI535FTB4SACUUt jest czteropolową płytą indukcyjną. Pod szybą znajdują się cewki, a generator elektroniczny wytwarza pole magnetyczne przekazujące energię do ferromagnetycznego dna garnka. Za poprawną pracę odpowiadają między innymi cewki indukcyjne, moduły mocy, układy detekcji naczynia, czujniki temperatury, panel dotykowy, przewody, złącza i układ chłodzenia.
W tej konstrukcji części mogą wyglądać podobnie, ale różnić się średnicą cewki, długością przewodów, sposobem mocowania, wersją modułu lub przypisaniem do konkretnego pola. Dlatego zdjęcie elementu i sama nazwa handlowa modelu nie wystarczają do potwierdzenia zgodności.
Objaw nie wskazuje od razu części
Płyta nie włącza się lub reaguje tylko częściowo
Najpierw sprawdź, czy problem dotyczy całego urządzenia, czy tylko jednej strony lub pojedynczego pola. Jeżeli nie świeci żaden wyświetlacz, należy rozpocząć od obwodu zasilania, zabezpieczeń, listwy przyłączeniowej i połączeń. Jeżeli działają tylko niektóre pola, bardziej prawdopodobne stają się usterki konkretnego modułu mocy, przewodów, przekaźnika, cewki albo komunikacji między modułami.
Po zaniku napięcia płyta może utracić ustawienia, ale sam reset nie naprawi uszkodzonego elementu. Możesz odłączyć urządzenie od zasilania na kilka minut i ponowić próbę, jednak powtarzające się wyłączenia, trzaski lub zadziałanie zabezpieczenia wymagają przerwania użytkowania i diagnostyki.
Jedno pole nie grzeje
Przy takim objawie sprawdź kolejno:
- Czy na polu znajduje się garnek z ferromagnetycznym, płaskim dnem. Próba z garnkiem, który działa na innym polu, pozwala wykluczyć naczynie.
- Czy panel prawidłowo wybiera dane pole i pozwala zmieniać poziom mocy.
- Czy pole wykrywa obecność garnka oraz czy po jego zdjęciu pojawia się symbol braku naczynia.
- Czy pozostałe pola działają bez ograniczeń i czy wentylator uruchamia się podczas pracy.
- Czy nie ma śladów przegrzania, nadtopionych złączy, przebarwień, pęknięć lutów lub uszkodzeń przewodów po odłączeniu urządzenia od sieci.
Jeżeli panel nie pozwala wybrać pola, podejrzane są sterowanie, komunikacja lub zasilanie odpowiedniej części elektroniki. Jeżeli pole można włączyć, ale nie przekazuje energii do garnka, sprawdzenia wymagają obwód rezonansowy, cewka, czujnik, moduł mocy i elementy sterujące generatorem. Jeżeli urządzenie stale wykrywa garnek mimo pustego pola, nie należy kupować cewki bez dalszej diagnostyki. Taki objaw może wynikać z obwodu detekcji, sterowania lub uszkodzenia toru mocy.
Płyta wykrywa garnek, ale grzeje słabo albo przerywa
Najpierw użyj odpowiedniego garnka i sprawdź, czy dno oraz szyba są czyste i suche. Dno mniejsze od strefy lub wykonane z materiału o słabych właściwościach ferromagnetycznych może powodować niewykrywanie albo ograniczenie mocy. Jeżeli ten sam garnek działa prawidłowo na innych polach, przyczyny należy szukać w konkretnym polu.
Przerywanie grzania po kilku minutach może być związane z przegrzaniem modułu, ograniczonym przepływem powietrza, czujnikiem temperatury albo uszkodzeniem elektroniki mocy. Sprawdź, czy otwory wentylacyjne pod płytą nie są zasłonięte i czy zabudowa zapewnia przestrzeń wymaganą przez instrukcję. Samo występowanie szumu lub pracy wentylatora nie oznacza usterki — odgłosy zależą także od garnka, poziomu mocy i liczby używanych pól.
Panel dotykowy nie reaguje
Usuń wodę, tłuszcz i przedmioty z obszaru sensorów. Sprawdź blokadę panelu oraz wykonaj kontrolowany restart zasilania. Jeżeli reaguje tylko część sensorów albo wyświetlacz działa nieprawidłowo, problem może dotyczyć panelu sterującego, taśmy, złącza lub komunikacji z modułem głównym. Nie wymieniaj modułu mocy tylko dlatego, że pole nie daje się uruchomić z panelu.
Płyta wybija zabezpieczenie
Nie załączaj wielokrotnie urządzenia po zadziałaniu zabezpieczenia. Przyczyną może być instalacja, nieprawidłowe podłączenie, zwarcie w filtrze lub zasilaczu, uszkodzony mostek prostowniczy, tranzystor IGBT, kondensator albo inny element modułu mocy. Do rozstrzygnięcia potrzebne są oględziny i pomiary wykonane po bezpiecznym odłączeniu, a w części przypadków także badanie układu pod obciążeniem. Pomiar pojedynczego tranzystora poza układem nie zawsze potwierdza sprawność całego toru.
Co można sprawdzić miernikiem
Przed otwarciem obudowy odłącz płytę właściwym zabezpieczeniem lub przez rozłączenie przewodu zgodnie z instalacją. Nie zakładaj, że po wyjęciu wtyczki wszystkie kondensatory modułu są rozładowane. Płyta zawiera obwody o napięciach niebezpiecznych, a diagnostyka pod napięciem wymaga kwalifikacji, odpowiednich przyrządów i procedury dla konkretnej konstrukcji.
Kontrola bez napięcia
- Przewody i złącza: sprawdź, czy nie ma luźnych styków, nadtopień, przebarwień i pękniętych lutów. Przewód z uszkodzonym zaciskiem może powodować okresową pracę pola, ale sama wymiana przewodu nie usunie przyczyny, jeśli przegrzanie powstało wskutek przeciążenia lub luźnego połączenia.

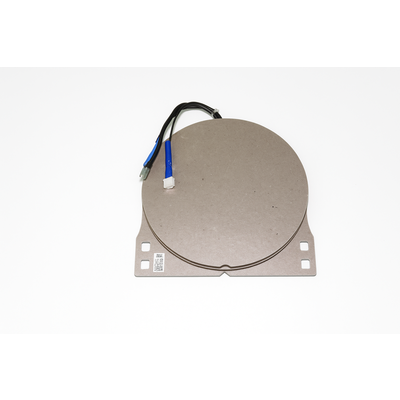

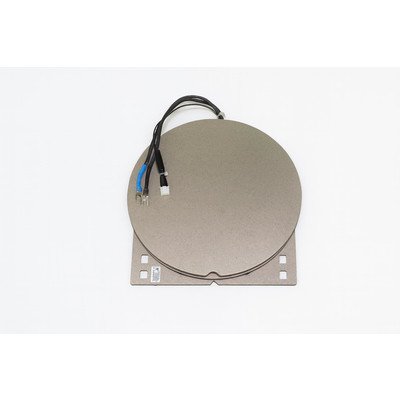

- Cewka indukcyjna: po odłączeniu jej przewodów można sprawdzić ciągłość uzwojenia oraz brak niepożądanego połączenia z metalowymi częściami. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich cewek. Wynik trzeba porównać z dokumentacją właściwego modułu albo z identycznym, sprawnym polem, uwzględniając opór przewodów miernika.
- Czujnik temperatury: jego rezystancja zależy od typu elementu i temperatury. Pomiar w jednej temperaturze może wykazać przerwę lub zwarcie, ale nie potwierdza prawidłowej charakterystyki w całym zakresie pracy.
- Moduł mocy: można kontrolować widoczne uszkodzenia, bezpieczniki, elementy mocy i ślady przegrzania, lecz pomiar na płytce bez schematu może być mylący z powodu równoległych ścieżek i elementów. Nie wymieniaj IGBT, mostka ani całego modułu na próbę.
Podstawowy test omomierzem może wskazać przerwę lub zwarcie, ale nie potwierdza poprawnej pracy generatora pod obciążeniem. Jeżeli pomiary bez napięcia są prawidłowe, a pole nadal nie grzeje, potrzebna jest dalsza diagnostyka sterowania, zasilania i przebiegów pracy przez osobę posiadającą odpowiednie kwalifikacje.
Dostęp do części i wymiana
W płycie do zabudowy dostęp do cewek, modułów oraz przewodów uzyskuje się zwykle od spodu po wyjęciu urządzenia z blatu. Dokładna kolejność różni się zależnie od wykonania, dlatego przed demontażem trzeba sprawdzić instrukcję, schemat i sposób zamocowania konkretnej wersji.
Praktyczna kolejność prac obejmuje:
- Wyłączenie właściwego obwodu zasilania i potwierdzenie braku napięcia odpowiednim przyrządem.
- Zabezpieczenie szyby i wyjęcie płyty z blatu bez podważania jej w miejscu, które może doprowadzić do pęknięcia.
- Oznaczenie przewodów i wykonanie zdjęć połączeń przed ich odłączeniem.
- Zdjęcie dolnej osłony oraz odłączenie tylko tych złączy, które są potrzebne do wymiany.
- Porównanie nowej części z wymontowanym elementem: oznaczenia, mocowania, wymiary, złącza, prowadzenie przewodów i przypisanie do pola.
- Montaż bez zgniatania przewodów i bez zmiany położenia czujnika względem cewki.
- Sprawdzenie izolacji, połączeń ochronnych, wentylacji i stabilności mocowań przed ponownym osadzeniem płyty w blacie.
Nie uruchamiaj otwartej płyty bez potrzeby. Po naprawie sprawdź kolejno panel, każde pole z odpowiednim garnkiem, zmianę poziomu mocy, reakcję po zdjęciu naczynia, działanie chłodzenia i ewentualne komunikaty. Jeżeli wymieniono moduł elektroniczny, jego zgodność lub ewentualna konfiguracja zależy od wersji urządzenia; nie można zakładać, że każdy moduł będzie działał po prostym podłączeniu.
Opisane czynności serwisowe przy obwodach sieciowych, kondensatorach i module mocy wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Podłączenie płyty do instalacji elektrycznej powinien wykonać uprawniony instalator.
Jak dobrać część do tego modelu
Przy zamówieniu części do Amica nie wystarczy skrócony model ani podobny wygląd elementu. Przygotuj z tabliczki znamionowej:
- model urządzenia: PBP4VI535FTB4SACUUt;
- kod wyrobu, jeśli jest podany;
- pełny 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części i numer nadrukowany na module, cewce, panelu lub osłonie;
- zdjęcie tabliczki oraz zdjęcie wymontowanego elementu i złączy.
Wariant może różnić się modułem mocy, cewką, panelem, oprogramowaniem, mocowaniem albo sposobem podłączenia mimo identycznej szerokości i podobnego wyglądu. Dotyczy to także elementów mechanicznych: taśmy uszczelniającej, osłony dolnej, mostka, zacisku i śrub. Przed zakupem porównaj oznaczenia oraz potwierdź zgodność katalogową z pełnym numerem urządzenia.
Informacja o zgodności modułu, panelu, cewki lub całej płyty powinna wynikać z katalogu części dla konkretnego wariantu, a nie wyłącznie z tego, że element ma takie samo złącze. Jeżeli nie masz pewności, przekaż pełne dane z tabliczki i zdjęcia oznaczeń do doboru części.
Jeśli potrzebujesz przejść do szerszej grupy modeli, zobacz części do płyt indukcyjnych Amica o szerokości 60–90 cm.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być cewka, moduł mocy, czujnik temperatury, przewód, złącze, układ detekcji garnka albo sterowanie. Najpierw sprawdź to samo naczynie na innym polu i obserwuj, czy niesprawne pole reaguje na panel oraz rozpoznaje zdjęcie garnka.
Czy można zmierzyć cewkę indukcyjną zwykłym multimetrem?
Można sprawdzić ciągłość uzwojenia i ewentualne zwarcie do dostępnych części metalowych po odłączeniu zasilania, ale wynik nie jest pełnym testem cewki. Nie stosuj uniwersalnej wartości rezystancji. Odczyt należy porównać z dokumentacją konkretnego modułu lub identycznym sprawnym polem.
Dlaczego płyta pokazuje brak garnka mimo używania odpowiedniego naczynia?
Możliwe są: niewłaściwy materiał lub rozmiar dna, zabrudzenie, problem z cewką, czujnikiem, obwodem rezonansowym albo modułem mocy. Próba z garnkiem, który działa na innym polu, pomaga oddzielić problem naczynia od usterki pola.
Czy można wymienić moduł indukcyjny bez programowania?
Nie ma jednej reguły dla wszystkich wersji. Część może być gotowa do montażu, a inna może wymagać zgodności oprogramowania, konfiguracji albo dodatkowej kontroli po wymianie. Potwierdź to po numerze modułu i pełnych danych płyty.
Co oznacza samoczynne wyłączanie pola po kilku minutach?
Może wskazywać na przegrzewanie, ograniczoną wentylację, czujnik temperatury, problem z modułem mocy albo nieprawidłowe warunki pracy. Sprawdź drożność przestrzeni pod płytą i komunikaty, ale nie zakładaj automatycznie uszkodzenia wentylatora lub modułu.
Jakie dane przygotować przed zakupem części do Amica?
Przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach elektronicznych dodaj zdjęcie oznaczeń modułu, złączy i uszkodzeń. To bezpieczniejsza podstawa doboru niż sama nazwa PBP4VI535FTB4SACUUt.
