21435 - PBP4VI515FTB4P2U płyta indukcyjna
Części do płyty indukcyjnej Amica 21435 - PBP4VI515FTB4P2U obejmują m.in. cewki, czujniki temperatury, moduł mocy, panel sterowania, wentylator i elementy montażowe. Zanim zamówisz podzespół, ustal, czy problem dotyczy jednego pola, całej płyty, chłodzenia czy zasilania. Zgodność potwierdzaj według modelu, kodu wyrobu 21435 oraz 14-cyfrowego numeru fabrycznego.
Części do płyty Amica PBP4VI515FTB4P2U a objawy usterki

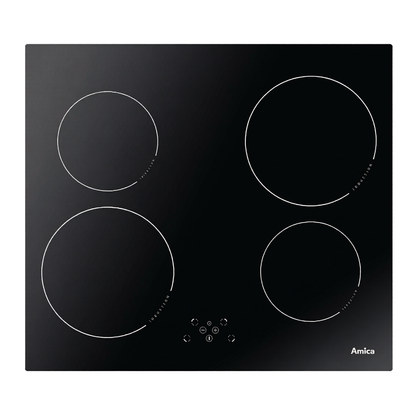

PBP4VI515FTB4P2U jest czteropolową płytą indukcyjną z polami o średnicach 160–180 mm oraz 210–220 mm. W jej układzie współpracują cewki indukcyjne, czujniki temperatury, moduł mocy, panel sensorowy i wentylator chłodzący. Ten sam objaw może jednak wynikać z usterki różnych elementów, dlatego części nie należy wymieniać wyłącznie na podstawie komunikatu użytkownika lub wyglądu podzespołu.
| Objaw | Co warto wykluczyć najpierw | Możliwy obszar usterki | Jak interpretować wynik |
| Płyta nie uruchamia się | Brak zasilania, wyłączone zabezpieczenie, luźne lub przegrzane przyłącze | Listwa i przewód przyłączeniowy, zasilacz modułu, panel sterowania | Prawidłowe zasilanie na przyłączu nie potwierdza jeszcze sprawności modułu; konieczna jest dalsza diagnostyka jego sekcji zasilającej |
| Jedno pole nie wykrywa naczynia | Nieodpowiedni garnek, zbyt małe dno ferromagnetyczne, naczynie ustawione poza środkiem pola | Cewka i jej połączenia, tor mocy danego pola, obwód detekcji naczynia | Jeżeli ten sam garnek działa na drugim polu odpowiedniej wielkości, podejrzenie przesuwa się z naczynia na tor konkretnego pola |
| Wszystkie pola przestały wykrywać garnki | Naczynia, ustawienia mocy, zakłócenie po zaniku zasilania | Wspólne zasilanie elektroniki, panel lub wspólna część modułu | Jednoczesna awaria czterech cewek jest mniej prawdopodobna niż usterka elementu wspólnego, ale wymaga to potwierdzenia pomiarami |
| Płyta wyłącza się po rozgrzaniu | Zasłonięte otwory wentylacyjne, brak wymaganej przestrzeni pod płytą | Wentylator, czujnik temperatury, sterowanie wentylatorem lub moduł mocy | Swobodnie obracający się wirnik nie dowodzi, że wentylator jest zasilany i osiąga wymagane obroty podczas pracy |
| Panel nie reaguje lub wydaje długi sygnał | Wilgoć, zabrudzenie albo przedmiot zakrywający sensory; dotykanie kilku sensorów jednocześnie | Panel sensorowy, jego wiązka lub zasilanie | Jeżeli czysty i suchy panel nadal nie reaguje po prawidłowym restarcie, trzeba sprawdzić połączenie panelu z modułem |
| Płyta wyzwala zabezpieczenie instalacji | Poprawność przyłączenia i dobór zabezpieczenia przez elektryka | Przewód, listwa zaciskowa, mostek prostowniczy, tranzystor IGBT lub inny element modułu mocy | Nie należy ponawiać prób włączania. Zwarcie może powodować dalsze uszkodzenia i nie jest podstawą do wymiany samej cewki |
Płyta nie wykrywa garnka — kiedy nie jest to awaria części?
Najpierw sprawdź naczynie. Magnes powinien wyraźnie przyciągać się do jego dna, ale sam test magnesem nie ocenia wielkości i jakości warstwy ferromagnetycznej. Duży garnek może mieć mały wkład magnetyczny, przez co płyta wykrywa go niestabilnie lub przekazuje mniej mocy.
W tej rodzinie urządzeń najmniejsza deklarowana średnica dna naczynia ze stali emaliowanej dla pól 160–180 mm wynosi 110 mm, a dla pól 210–220 mm — 125 mm. Dla naczyń wykonanych z innych materiałów wartości mogą być inne. Praktyczny test polega na postawieniu sprawdzonego garnka kolejno na polach o zbliżonej średnicy:
- jeżeli problem podąża za garnkiem, przyczyny szukaj w naczyniu;
- jeżeli ten sam garnek działa na trzech polach, a nie działa na jednym, sprawdzenia wymaga tor tego pola;
- jeżeli nie działa żadna strefa, należy skontrolować elementy wspólne, a nie zamawiać od razu cztery cewki.
Detekcja naczynia jest związana z pracą obwodu cewki i elektroniki mocy. Czujnik temperatury umieszczony przy polu nie jest prostym, oddzielnym „czujnikiem garnka”. Wymiana czujnika temperatury tylko dlatego, że płyta pokazuje symbol braku naczynia, może więc nie usunąć usterki.
Jak sprawdzić cewkę, czujnik i wentylator?
Przed pomiarami bez napięcia płytę trzeba odłączyć na wszystkich torach zasilania i potwierdzić brak napięcia właściwym przyrządem. W elektronice mocy mogą pozostawać naładowane kondensatory. Otwarcie urządzenia oraz pomiary w jego obwodach są przeznaczone dla osoby posiadającej kwalifikacje, doświadczenie i odpowiednie narzędzia.
Cewka indukcyjna
Po odłączeniu przewodów cewki można sprawdzić ciągłość uzwojenia i obejrzeć zaciski. Przerwa, nadpalone połączenie, przebarwiona izolacja lub uszkodzenie przewodu uzasadniają dalszą naprawę. Niska rezystancja uzwojenia jest jednak naturalna i sam wynik testu ciągłości nie potwierdza pełnej sprawności cewki pod obciążeniem. Nie należy stosować jednej „prawidłowej rezystancji” do wszystkich cewek, ponieważ pola mają różne średnice i moce.
Sprawdź również sprężyny dociskające i położenie czujnika. Nieprawidłowy docisk do spodniej strony szkła może zaburzać kontrolę temperatury, mimo że elektrycznie czujnik nie ma przerwy.
Czujnik temperatury
Czujnik należy mierzyć po wypięciu jego złącza z elektroniki. Przy tej samej temperaturze otoczenia można porównać wskazanie z czujnikiem analogicznego, sprawnego pola. Rezystancja czujnika typu NTC powinna zmieniać się płynnie podczas kontrolowanego ogrzewania, bez przerw i nagłych skoków.
Taki test wykrywa przerwę, zwarcie lub niestabilne połączenie, lecz bez charakterystyki przewidzianej dla konkretnego czujnika nie pozwala uznać dowolnej wartości liczbowej za prawidłową. Trzeba też skontrolować przewody i złącze, ponieważ moduł może zgłaszać problem czujnika mimo sprawnego elementu pomiarowego.
Wentylator chłodzący
Najpierw sprawdź, czy wirnik obraca się swobodnie, łopatki nie są uszkodzone, a kanały doprowadzające i odprowadzające powietrze pozostają drożne. Następnie skontroluj wtyk, przewody i osadzenie złącza w module.
Brak pracy wentylatora może oznaczać uszkodzenie jego silnika, ale również brak sterowania z modułu albo błędny odczyt temperatury. Pomiar napięcia na pracującym urządzeniu jest czynnością niebezpieczną i powinien być wykonywany wyłącznie przez wykwalifikowanego serwisanta. Nie wolno zasilać wentylatora przypadkowym napięciem ani mostkować jego sterowania.
Co oznaczają komunikaty na wyświetlaczu?
- H oznacza ciepło resztkowe, a nie kod uszkodzenia. Pole może również wyłączyć się po osiągnięciu dopuszczalnego czasu pracy lub zadziałaniu ochrony termicznej.
- EE wskazuje w instrukcji tej rodziny na zaburzenie pomiaru w obwodzie czujnika temperatury. Do sprawdzenia pozostają czujnik, jego przewody, złącze oraz wejście pomiarowe modułu.
- E z liczbą może sygnalizować usterkę płyty, ale sama litera E nie wskazuje konkretnej części do zakupu. Numer trzeba interpretować według instrukcji właściwej dla tej wersji urządzenia.
Przy zakłóceniu pracy producent przewiduje wyłączenie zasilania na około 60 sekund i ponowne uruchomienie. Reset może usunąć stan chwilowy, lecz nie naprawi przegrzewającego się modułu, niestabilnego złącza ani uszkodzenia elementu mocy. Jeśli błąd powraca, zapisz jego pełne oznaczenie oraz informację, na którym polu i w jakich warunkach się pojawia.
Dostęp do podzespołów i wymiana części
Cewki, czujniki, wentylator i moduł znajdują się pod szkłem, za dolną osłoną płyty. Dostęp zwykle wymaga odłączenia płyty od instalacji, wyjęcia jej z otworu blatu i zdjęcia osłony od spodu. Nie podważaj urządzenia za krawędź szkła i nie kładź go bezpośrednio na sensorach lub powierzchni roboczej.
Przed odłączeniem wiązek wykonaj zdjęcia i oznacz złącza. W tej konstrukcji występują pola o różnych średnicach, dlatego zamiana cewek, czujników lub przewodów między pozycjami bez dokumentacji może spowodować błędne działanie. Podczas montażu należy odtworzyć ułożenie przewodów, osłon, sprężyn, zacisku odciążającego i kanału chłodzenia.
Po wyjęciu płyty skontroluj również:
- ślady wilgoci, przypalenia i przegrzania złączy;
- pęknięte luty oraz połączenia, które zmieniają zachowanie dopiero po nagrzaniu lub obciążeniu;
- stan izolacji przewodów przy radiatorze i cewkach;
- drożność wlotów powietrza oraz wymagany odstęp pod urządzeniem;
- uszczelkę między płytą a blatem — zabudowa bez prawidłowej uszczelki może dopuścić wilgoć do wnętrza.
Pomiar elementu na nieobciążonej płycie nie zawsze ujawnia mikropęknięcie lutu lub rezystora. Jeżeli usterka występuje dopiero po rozgrzaniu, wynik statycznego pomiaru należy zestawić z oględzinami, porównaniem torów sprawnego i niesprawnego pola oraz zachowaniem urządzenia pod kontrolowanym obciążeniem. Diagnostyka pod napięciem wymaga kwalifikacji i odpowiednich zabezpieczeń.
Montaż i sprawdzenie po naprawie
Płyta PBP4VI515FTB4P2U ma moc znamionową około 7,35 kW i może pracować z ograniczeniem mocy całkowitej. Podłączenie, mostkowanie listwy zaciskowej oraz dobór przewodu i zabezpieczenia wykonuje uprawniony instalator według schematu umieszczonego na urządzeniu. Błędne przyłączenie może uszkodzić nowy moduł natychmiast po montażu.
Po naprawie należy sprawdzić kolejno:
- reakcję suchego i czystego panelu sensorowego;
- wykrywanie tego samego naczynia przez każde pole;
- grzanie na małej, średniej i większej mocy;
- pracę wentylatora po rozgrzaniu oraz brak ponownego wyłączenia termicznego;
- brak nietypowego zapachu, iskrzenia i nadmiernego nagrzewania złączy;
- poprawne osadzenie płyty, uszczelki i swobodny przepływ powietrza.
Nie każdy świst, brzęczenie lub cykanie oznacza awarię. Natężenie dźwięku zależy również od naczynia, ustawionej mocy i jednoczesnej pracy pól. Powodem przerwania testu są natomiast trzaski elektryczne, zapach spalenizny, wyzwalanie zabezpieczenia albo brak chłodzenia przy wyraźnie rozgrzanym module.
Jak dobrać właściwą część do Amica 21435?
Samo oznaczenie PBP4VI515FTB4P2U nie powinno być jedyną podstawą zakupu. Amica rozróżnia warianty produkcyjne, które mogą mieć podobną szybę i złącza, ale inne wykonanie modułu, panelu, wiązki lub czujnika.
Do potwierdzenia zgodności przygotuj:
- pełny model PBP4VI515FTB4P2U;
- kod wyrobu 21435;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer zdemontowanej części, jeśli pozostaje czytelny;
- zdjęcie tabliczki, złączy i sposobu zamocowania podzespołu.
Przy cewce znaczenie mają średnica, moc, strona montażu, układ wyprowadzeń, czujnik oraz mocowanie. Przy wentylatorze trzeba potwierdzić napięcie znamionowe, złącze, kierunek przepływu i uchwyty. Moduł indukcyjny dobiera się katalogowo — podobna nazwa GECO lub zgodny kształt płytki nie wystarczają. Panel musi odpowiadać układowi sensorów i wersji elektroniki.
Jeśli oznaczenia na tabliczce są inne niż w nagłówku tej kategorii, wróć do kategorii płyt indukcyjnych Amica o szerokości 60–90 cm i wybierz stronę zgodną z rzeczywistym kodem wyrobu. Nie zamawiaj części według podobnego zdjęcia ani kategorii sąsiedniego wariantu.
FAQ — części i naprawa Amica PBP4VI515FTB4P2U
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być cewka lub jej połączenie, ale także tor IGBT, obwód detekcji naczynia, czujnik, złącze albo lokalna część modułu. Najpierw sprawdź naczynie na innym polu, a następnie porównaj połączenia sprawnej i niesprawnej strefy.
Czy symbol H jest kodem błędu?
Nie. H informuje, że pole jest nadal gorące. Jeżeli pole wyłączyło się podczas gotowania, trzeba dodatkowo rozważyć ograniczenie czasu pracy lub zadziałanie ochrony termicznej.
Czy można sprawdzić czujnik temperatury zwykłym multimetrem?
Można wykryć przerwę, zwarcie i niestabilne połączenie oraz porównać czujniki w tej samej temperaturze. Bez właściwej charakterystyki nie wolno jednak uznawać jednej wartości rezystancji za uniwersalną dla wszystkich wersji czujnika.
Dlaczego płyta wyłącza się, gdy wcześniej działa prawidłowo?
Jeżeli wyłączenie następuje po rozgrzaniu, sprawdzenia wymagają wentylator, drożność wentylacji, przestrzeń pod płytą, czujniki oraz sterowanie chłodzeniem. Natychmiastowe zaniki mogą wskazywać również na zasilanie, złącza lub moduł.
Czy po wymianie modułu trzeba go programować?
Nie należy tego zakładać bez sprawdzenia numeru części i dokumentacji wariantu. Niektóre moduły są gotowe do montażu, inne mogą wymagać konfiguracji lub ustawienia ograniczenia mocy. Zgodność i procedurę należy potwierdzić przed zakupem.
Gdzie znaleźć dane potrzebne do doboru części?
Na tabliczce znamionowej umieszczonej na spodzie płyty oraz na dokumentach urządzenia. Do doboru przygotuj model PBP4VI515FTB4P2U, kod wyrobu 21435 i pełny 14-cyfrowy numer fabryczny.
