21507 - PBP4VI532FTB4S4ACUUt płyta indukcyjna
Części do płyty indukcyjnej Amica 21507 PBP4VI532FTB4S4ACUUt dobiera się po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie elementu. Jeśli płyta nie wykrywa garnka, nie grzeje, wyłącza się lub pokazuje błąd, poradnik pomaga odróżnić problem z naczyniem, zasilaniem, panelem, cewką, chłodzeniem i modułem.
Jak rozpoznać urządzenie w tej kategorii
Kategoria dotyczy płyty indukcyjnej Amica oznaczonej kodem 21507 i typem PBP4VI532FTB4S4ACUUt. W dokumentacji tego typu występują urządzenia z rodziny PI6544PHTS4UN 2.0, w tym warianty PIH, PIE i PID. Przy zamawianiu części nie należy jednak zakładać zgodności wyłącznie na podstawie podobnej nazwy handlowej.
Dane techniczne podane dla rodziny typu PB*4VI532FTB4S4ACUUt obejmują zasilanie 220–240 V/380–415 V, układ 2N, moc znamionową 7,35 kW, wymiary płyty około 592 × 522 × 54 mm oraz pola o wymiarach 210 × 190 mm. Są to dane urządzenia i jego wariantu, a nie uniwersalne parametry każdej części zamiennej.
Co może powodować awarię płyty
Płyta indukcyjna łączy szklaną ceramikę, cewki indukcyjne, czujniki temperatury, moduły mocy, panel dotykowy, wiązki przewodów i układ chłodzenia. Ten sam objaw może wynikać z różnych przyczyn, dlatego przed zakupem drogiego modułu warto ustalić, czy problem dotyczy całego urządzenia, jednej strony czy pojedynczego pola.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak interpretować wynik |
| Płyta nie reaguje na włączenie | Brak zasilania, zadziałanie zabezpieczenia, przerwa w instalacji, uszkodzenie zasilacza lub elektroniki | Bezpiecznik obwodu, obecność napięcia zgodnie z dokumentacją instalacji, stan przewodów i zacisków | Jeśli inne urządzenia działają, nie oznacza to jeszcze prawidłowego zasilania płyty wielofazowej. Pomiar przyłącza powinien wykonać uprawniony elektryk |
| Panel reaguje, ale pole nie grzeje | Niewłaściwe naczynie, problem z detekcją garnka, cewką, czujnikiem, wiązką lub modułem mocy | Próba z ferromagnetycznym garnkiem o płaskim dnie na innym polu, porównanie zachowania pól | Jeśli tylko jedno pole pozostaje zimne przy prawidłowym garnku, podejrzenie przesuwa się na jego cewkę, czujnik, połączenie albo kanał modułu |
| Wszystkie pola nie grzeją | Zasilanie, blokada, zakłócenie komunikacji, moduł sterujący lub moduł mocy | Czystość panelu, prawidłowe uruchomienie, reset przez odłączenie zasilania zgodnie z instrukcją | Powtarzający się problem po resecie wymaga diagnostyki elektrycznej, a nie losowej wymiany części |
| Płyta wyłącza się po kilku minutach | Przegrzewanie, ograniczony przepływ powietrza, niewłaściwa zabudowa, wentylator, czujnik temperatury lub elektronika | Drożność wlotów i wylotów, wolna przestrzeń pod płytą, praca wentylatora, moment wystąpienia usterki | Wyłączenie tylko przy większej mocy wskazuje na problem ujawniający się pod obciążeniem, ale nie wskazuje samo w sobie konkretnego modułu |
| Pojawia się kod E z liczbą | Usterka lub warunek ochronny zależny od konkretnej wersji oprogramowania | Zapisać pełny kod, odłączyć zasilanie na około minutę i sprawdzić, czy błąd powraca | Kod błędu zawęża obszar poszukiwań, lecz nie jest automatycznym wskazaniem części do zakupu |
| Słychać szum lub gwizd | Praca wentylatora i cewek przy dużej mocy, rezonans naczynia albo problem mechaniczny | Czy dźwięk występuje tylko przy konkretnym garnku, mocy lub polu | Sam szum podczas pracy nie musi oznaczać awarii; nagły, tarciowy lub narastający hałas wymaga oględzin |
| Szkło jest pęknięte | Uderzenie punktowe, naprężenie lub uszkodzenie podczas montażu | Natychmiast odłączyć urządzenie od zasilania i nie używać płyty | Pęknięta szyba może dopuścić wilgoć do części pod napięciem. Zwykle wymienia się odpowiedni panel szklano-ceramiczny, a nie naprawia pęknięcie |
Płyta nie wykrywa garnka lub nie rozpoczyna grzania
Najpierw sprawdź naczynie, ponieważ brak grzania nie musi oznaczać uszkodzenia części. Dno garnka powinno przyciągać magnes, być płaskie i mieć część ferromagnetyczną dopasowaną do pola. W tym typie urządzenia instrukcja podaje minimalną wykrywaną średnicę dna 125 mm, ale właściwe działanie nadal zależy od materiału, kształtu i położenia naczynia.
Wykonaj próbę:
- Oczyść i osusz szybę oraz dno garnka.
- Użyj garnka stalowego lub żeliwnego, do którego przyciąga się magnes.
- Ustaw go centralnie na podejrzanym polu.
- Powtórz próbę na innym polu z tym samym naczyniem.
- Porównaj reakcję wyświetlacza, sygnał dźwiękowy i możliwość ustawienia mocy.
Jeśli garnek działa na innych polach, a jedno pole nadal go nie rozpoznaje, sprawdzenia wymagają połączenia cewki, czujnik temperatury, sama cewka oraz odpowiedni kanał modułu indukcyjnego. Jeśli żadne pole nie rozpoznaje prawidłowego garnka, bardziej prawdopodobny staje się problem z zasilaniem, panelem, komunikacją lub wspólnym modułem.
Jedno pole nie grzeje
Przy pojedynczym niedziałającym polu nie zaczynaj od wymiany całej płyty. Zwróć uwagę, czy:
- panel pokazuje wybrane pole i przyjmuje zmianę poziomu mocy;
- pojawia się symbol braku naczynia mimo użycia sprawnego garnka;
- pole próbuje wystartować, po czym natychmiast się wyłącza;
- awaria występuje na stałe czy dopiero po rozgrzaniu urządzenia;
- inne pole po tej samej stronie działa prawidłowo.

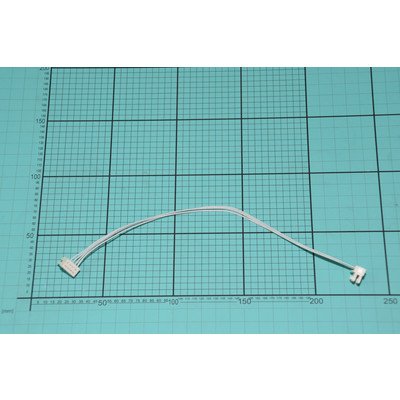

Przy odłączonym zasilaniu można wykonać oględziny złącza cewki i wiązki: szuka się nadpalonych końcówek, luźnych zacisków, stopionej izolacji, śladów wilgoci i uszkodzeń mechanicznych. Pomiar ciągłości cewki może wykazać przerwę w uzwojeniu, ale prawidłowa ciągłość nie potwierdza sprawności pod obciążeniem. Nie należy przenosić wartości rezystancji z innego modelu jako uniwersalnego wzorca — trzeba użyć danych serwisowych właściwych dla konkretnej wersji.

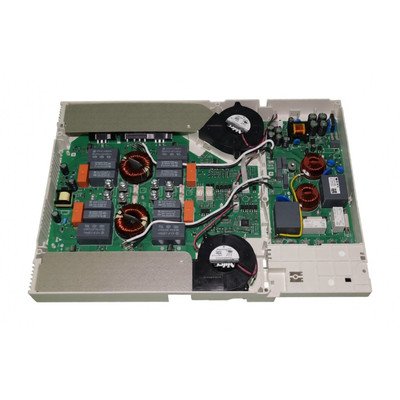

Cewka jest elementem wykonawczym, ale jej pracę nadzoruje elektronika. Dlatego wynik poprawnego pomiaru cewki nie wyklucza uszkodzenia modułu mocy, tranzystora IGBT, czujnika NTC, przekaźnika, zasilania pomocniczego ani komunikacji z panelem.
Płyta wyłącza się, przegrzewa lub pracuje głośno
Wbudowany wentylator chłodzi elektronikę znajdującą się pod szybą. Odgłos pracy wentylatora może być normalny, zwłaszcza po gotowaniu z dużą mocą. Niepokojące są natomiast: brak przepływu powietrza, tarcie, cykliczne próby startu, zatrzymanie wirnika, zapach przegrzanej izolacji lub wyłączanie płyty po rozgrzaniu.
Przed demontażem sprawdź, czy:
- otwory wentylacyjne nie są zasłonięte przez szufladę, osłonę lub przewody;
- pod płytą pozostawiono przestrzeń wymaganą przez instrukcję zabudowy;
- urządzenie nie zostało zamontowane nad piekarnikiem bez właściwej wentylacji;
- wentylator nie jest zabrudzony i może swobodnie się obracać po odłączeniu zasilania;
- problem występuje tylko przy wysokiej mocy, czy również podczas krótkiego testu.
Rezystancja wentylatora nie jest uniwersalnym testem jego sprawności. W wielu konstrukcjach wentylator ma własną elektronikę, sterowanie prędkością lub element zabezpieczający, więc pomiar omomierzem może być mylący. Test zasilania wentylatora i sprawdzenie sygnału sterującego należy wykonywać wyłącznie według dokumentacji konkretnego modułu.
Reset i kody błędów
Instrukcja dla rodziny tego typu przewiduje odłączenie płyty od zasilania na około 60 sekund jako prostą czynność po zakłóceniu sieci lub chwilowym błędzie. Reset nie naprawia uszkodzonego modułu. Jeżeli kod wraca po ponownym uruchomieniu, zapisz jego pełną postać oraz warunki wystąpienia: zimna czy rozgrzana płyta, jedno czy kilka pól, niska czy wysoka moc.
Nie należy tworzyć listy części na podstawie samego symbolu E. W zależności od wariantu podobny komunikat może być związany z zasilaniem, temperaturą, panelem, komunikacją lub modułem mocy. Kod trzeba porównać z instrukcją i dokumentacją serwisową właściwą dla pełnego oznaczenia urządzenia.
Dostęp do części i wymiana

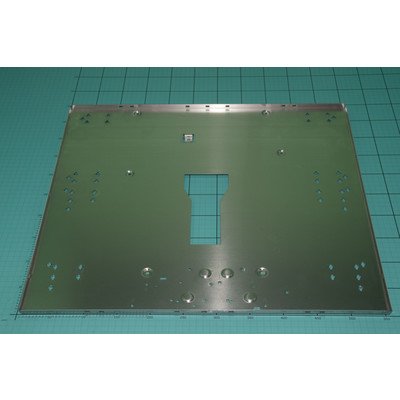

W płytach do zabudowy dostęp do cewek, modułów, wentylatora i wiązek uzyskuje się zwykle od spodu urządzenia. Kolejność prac zależy od konstrukcji szafki i konkretnej wersji płyty, dlatego nie należy zakładać jednakowej liczby śrub ani identycznego układu przewodów.
Typowy zakres prac obejmuje:
- Wyłączenie odpowiedniego zabezpieczenia w rozdzielnicy i potwierdzenie braku zasilania właściwym przyrządem.
- Usunięcie elementów zabudowy, które blokują bezpieczne podniesienie płyty.
- Odłączenie płyty od blatu bez podważania szyby metalowym narzędziem.
- Oznaczenie wtyczek i wykonanie zdjęć połączeń przed demontażem.
- Odłączenie przewodów dopiero po upewnieniu się, że nie ma napięcia i że zatrzaski nie są blokowane.
- Oględziny modułów, wentylatora, cewek, osłon, zacisków i śladów przegrzania.
- Montaż części w tej samej pozycji, z zachowaniem prowadzenia przewodów, izolacji i chłodzenia.
- Sprawdzenie, czy połączenia są osadzone, a żaden przewód nie został przyciśnięty obudową.
- Test urządzenia po ponownym zamontowaniu i zapewnieniu prawidłowego przepływu powietrza.

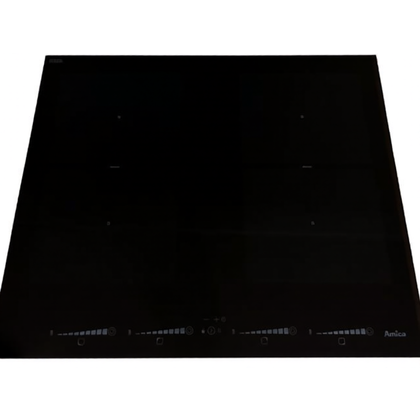

Przy wymianie szyby trzeba dodatkowo zachować właściwe uszczelnienie i sposób podparcia elementu. Nie wolno uruchamiać płyty z pękniętą szybą ani z odsłoniętymi częściami elektrycznymi.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Płyta może zawierać obwody o niebezpiecznych napięciach oraz kondensatory magazynujące energię. Pomiar pod napięciem, sprawdzanie modułów mocy i ingerencję w przyłącze powinien wykonywać wykwalifikowany serwisant lub uprawniony elektryk.

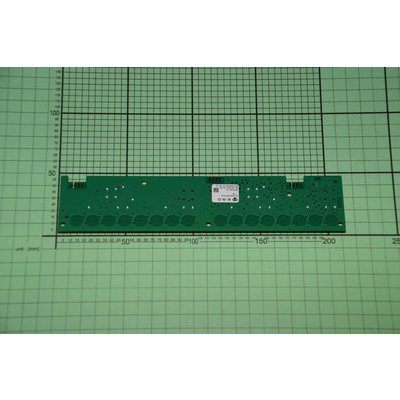

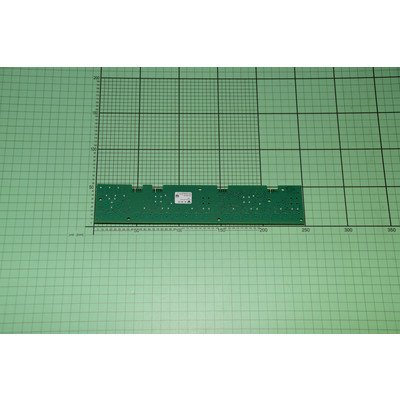

Jak dobrać właściwą część Amica
Do weryfikacji części przygotuj komplet danych z tabliczki znamionowej oraz dokumentów urządzenia:
- model handlowy, na przykład PIH6544PHTS4UN 2.0;
- kod wyrobu, tutaj 21507;
- typ urządzenia, tutaj PBP4VI532FTB4S4ACUUt;
- 14-cyfrowy numer fabryczny Amica;
- zdjęcie tabliczki znamionowej, przyłączy i uszkodzonej części, jeśli jest dostępna.
Skrócony model może nie identyfikować wariantu elektroniki. Nie wystarczy również podobny wygląd, liczba pinów, wymiar cewki albo informacja, że część pasuje do innej płyty Amica. Moduły mogą różnić się oprogramowaniem, układem pól, mocą, sposobem komunikacji, rozmieszczeniem złączy i wymaganiem konfiguracji po montażu.
Przed zakupem porównaj numer nadrukowany na starej części z numerem katalogowym oraz potwierdź zgodność z pełnym oznaczeniem urządzenia. W przypadku modułu zapytaj także, czy wymaga zaprogramowania lub wykonania procedury inicjalizacji. Nie każda wymiana modułu przebiega tak samo i nie każdy zamiennik można podłączyć bez dodatkowej konfiguracji.
FAQ
Czy brak grzania oznacza uszkodzenie cewki?
Nie. Najpierw trzeba wykluczyć nieodpowiedni garnek, zabrudzenie panelu, problem z zasilaniem, wiązką, czujnikiem temperatury i modułem mocy. Cewkę podejrzewa się silniej, gdy jedno pole nie działa z kilkoma sprawnymi garnkami, a oględziny lub pomiar wykazują przerwę albo uszkodzenie mechaniczne.
Czy można dobrać część do płyty Amica tylko po kodzie 21507?
Kod 21507 pomaga zidentyfikować urządzenie, ale do ostatecznego doboru potrzebne są również pełny typ, model oraz 14-cyfrowy numer fabryczny. Warianty płyt o podobnej nazwie mogą mieć inne moduły, wiązki lub panele.
Czy wentylator można sprawdzić zwykłym pomiarem rezystancji?
Nie zawsze. W wielu płytach wentylator zawiera elektronikę i jest sterowany przez moduł, dlatego rezystancja nie potwierdza jego sprawności. Znaczenie ma również drożność kanału powietrznego, napięcie zasilania i sygnał sterujący.
Co zrobić, gdy po wymianie modułu pojawia się błąd?
Odłącz zasilanie, sprawdź osadzenie wszystkich złączy i porównaj numer modułu z pełnym oznaczeniem płyty. Jeśli błąd pozostaje, moduł może wymagać konfiguracji, może być niezgodny z wariantem albo przyczyna znajduje się w innym elemencie. Nie należy mostkować zabezpieczeń ani wymieniać kolejnych części bez diagnozy.
Czy pękniętą szybę można nadal używać?
Nie. Pęknięcie może umożliwić przedostanie się wilgoci do części pod napięciem i stworzyć ryzyko porażenia. Płytę należy odłączyć bezpiecznikiem, a następnie dobrać odpowiedni panel szklano-ceramiczny po pełnych danych urządzenia.
Jakie informacje przesłać do doboru części?
Prześlij zdjęcie tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym Amica. Przydatne są także zdjęcia numeru z uszkodzonej części, złączy oraz opis objawu: które pole nie działa, czy panel reaguje i czy pojawia się kod błędu.
