21526 - PBP4VI535FTwB4SACUUt płyta indukcyjna

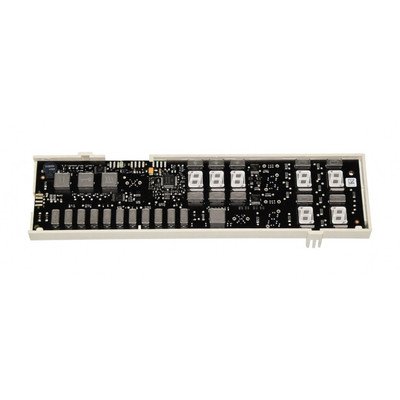

Części do płyty indukcyjnej Amica PBP4VI535FTwB4SACUUt pomagają usunąć problemy z grzaniem, wykrywaniem naczyń, panelem dotykowym lub zasilaniem. Przed zakupem sprawdź objaw, połączenia i oznaczenia z tabliczki znamionowej, ponieważ podobne moduły i cewki mogą różnić się wykonaniem oraz konfiguracją.
Jak rozpoznać, czego może dotyczyć usterka

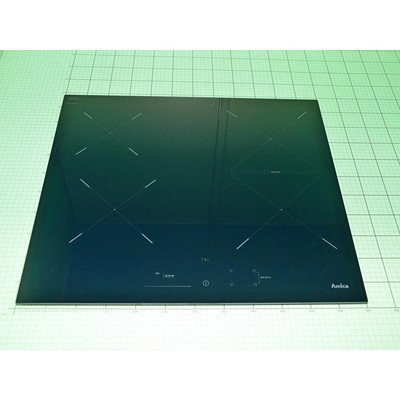

Płyta Amica PBP4VI535FTwB4SACUUt należy do rodziny urządzeń oznaczanych jako PB4VI535FTB4SACUUt. Pod szybą znajdują się cztery pola indukcyjne o różnych średnicach, a za ich pracę odpowiadają między innymi cewki, czujniki temperatury, moduły mocy, układ sterowania, wentylator oraz połączenia elektryczne. Jeden objaw nie wskazuje jeszcze konkretnej części.
Przed rozpoczęciem diagnostyki zanotuj, które pole nie działa, czy panel reaguje, jaki symbol pojawia się na wyświetlaczu i czy problem występuje od razu, czy dopiero po nagrzaniu. Te informacje pomagają odróżnić usterkę pojedynczego toru mocy od problemu wspólnego dla całej płyty.
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw |
| Cała płyta nie reaguje | Brak zasilania, nieprawidłowe podłączenie, moduł sterowania, uszkodzenie zasilacza elektroniki | Wyłącznik obwodu, obecność napięcia po stronie instalacji i reakcję panelu po ponownym uruchomieniu |
| Jedno pole nie grzeje, ale panel działa | Cewka, czujnik temperatury, moduł mocy, IGBT, przekaźnik, przewody lub złącze | Czy inne pola pracują poprawnie, czy pole wykrywa garnek i czy nie ma nadpalonych połączeń |
| Pole nie wykrywa garnka | Nieodpowiednie lub zbyt małe naczynie, zabrudzenie, cewka, czujnik lub układ detekcji | Magnes na dnie naczynia, płaskie dno, próbę na innym polu i minimalną średnicę dna 125 mm |
| Pole wykrywa garnek bez naczynia | Usterka detekcji obciążenia, czujnika, toru pomiarowego lub modułu sterującego | Zachowanie po zamianie elementów tylko wtedy, gdy konstrukcja i dokumentacja na to pozwalają |
| Płyta wyłącza się po kilku minutach | Przegrzanie, zasłonięta wentylacja, wentylator, czujnik temperatury lub elektronika mocy | Drożność przestrzeni pod płytą, pracę wentylatora i zależność usterki od temperatury |
| Wybijanie zabezpieczenia | Zwarcie w module mocy, mostku prostowniczym, tranzystorze IGBT, filtrze lub instalacji | Nie włączaj ponownie wielokrotnie; potrzebna jest kontrola instalacji i obwodów mocy |
Najpierw wyklucz naczynie i warunki pracy
Brak grzania nie musi oznaczać awarii części. Płyta uruchamia pole tylko wtedy, gdy rozpozna odpowiednie naczynie. Dno garnka powinno być ferromagnetyczne, płaskie, suche i dopasowane do pola. Próba z garnkiem aluminiowym, szklanym, miedzianym lub ze zbyt małą częścią magnetyczną może dać objaw identyczny jak uszkodzenie cewki.
W modelach z tej rodziny minimalna wykrywana średnica dna wynosi 125 mm dla każdego pola. Jeżeli naczynie działa na jednym polu, ale nie na drugim, sprawdź jego średnicę względem oznaczenia pola. Jeżeli kilka odpowiednich garnków nie jest wykrywanych tylko przez jedno pole, podejrzenie przesuwa się w stronę lokalnego toru pomiarowego, cewki, czujnika lub modułu mocy.
Nie traktuj charakterystycznego świstu lub pracy wentylatora jako samodzielnego dowodu uszkodzenia. Dźwięk może zmieniać się wraz z mocą, rodzajem garnka i temperaturą podzespołów.
Diagnostyka pola, które nie grzeje
Jeżeli panel reaguje, można ustawić moc, ale jedno pole pozostaje zimne, porównaj jego zachowanie z działającym polem:
- Użyj tego samego, odpowiedniego garnka i podobnego poziomu mocy.
- Sprawdź, czy po zdjęciu naczynia symbol braku garnka pojawia się tylko na uszkodzonym polu.
- Zwróć uwagę, czy słychać załączenie przekaźnika i czy wentylator uruchamia się dopiero po obciążeniu.
- Obejrzyj dostępne złącza pod kątem nadtopienia, luźnych styków, przebarwień i pękniętych lutów.
- Jeżeli usterka pojawia się dopiero po nagrzaniu, uwzględnij czujnik temperatury, chłodzenie oraz połączenia, które tracą kontakt pod obciążeniem.
W praktyce sam pomiar rezystancji cewki nie potwierdza sprawności całego pola. Cewka może mieć ciągłość, a usterka nadal może znajdować się w module mocy, układzie detekcji garnka, sterowaniu tranzystora albo połączeniu między modułami.
Pomiar cewki i połączeń
Pomiary wykonuj dopiero po odłączeniu płyty od instalacji i po upewnieniu się, że nie ma napięcia. Kondensatory w obwodzie mocy mogą utrzymywać ładunek po wyłączeniu urządzenia. Do sprawdzenia cewki należy odłączyć jej przewody od elektroniki, aby pomiar nie obejmował równoległych obwodów modułu.
- Ciągłość uzwojenia: zmierz rezystancję między zaciskami cewki. Wartość powinna być zgodna z dokumentacją konkretnego modułu i porównywalna z polem o podobnej konstrukcji. Przerwa wskazuje na uszkodzenie uzwojenia lub połączenia, ale prawidłowa rezystancja nie wyklucza zwarcia między zwojami ani usterki termicznej.
- Połączenia: sprawdź przewody, zaciski i luty od cewki do modułu. Luźne lub nadpalone złącze może powodować brak grzania, przerywanie pracy albo lokalne przegrzewanie.
- Czujnik temperatury: jego charakterystyka zależy od zastosowanego elementu i temperatury. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich płyt. Porównaj wynik z dokumentacją modelu albo z drugim, zgodnym torem pomiarowym, jeżeli sposób pomiaru jest taki sam.
Pomiar elementów na zamontowanej płytce może być mylący, ponieważ inne podzespoły tworzą ścieżki równoległe. Dotyczy to szczególnie rezystorów w torach sterowania. W jednym udokumentowanym przypadku rezystor SMD miał mikropęknięcie ujawniające się dopiero pod obciążeniem, mimo że podstawowy pomiar miernikiem wyglądał prawidłowo. Dlatego przy usterce zależnej od temperatury lub mocy trzeba sprawdzić również luty i zachowanie obwodu pod kontrolowanym obciążeniem.
Moduł mocy, IGBT i elektronika sterująca
Jeżeli cewka, przewody i czujnik nie wykazują nieprawidłowości, podejrzenie może dotyczyć modułu indukcyjnego lub jego toru mocy. Uszkodzenie tranzystora IGBT, mostka prostowniczego, kondensatora obwodu rezonansowego albo układu sterowania może powodować brak grzania, wybijanie zabezpieczenia, błędy lub natychmiastowe wyłączanie pola.
Nie wymieniaj modułu tylko dlatego, że pojawił się kod błędu albo jedno pole nie grzeje. W podobnych konstrukcjach przyczyną może być również pęknięty lut, rezystor w sterowaniu, przewód, czujnik albo brak chłodzenia. Z drugiej strony test samego IGBT nie rozstrzyga sprawności całego modułu, ponieważ nie obejmuje sterowania, detekcji obciążenia i pracy pod napięciem.
Diagnostyka obwodów mocy, pomiary napięć oraz próby pracy pod napięciem są przeznaczone dla wykwalifikowanego serwisanta. Wymagają miernika odpowiedniego do kategorii pomiarowej, znajomości układów energoelektronicznych i zabezpieczenia przed porażeniem. Nie uruchamiaj płyty z odsłoniętymi częściami pod napięciem, nie zwieraj zabezpieczeń i nie mostkuj czujników.
Dostęp do części i wymiana
W typowej płycie do zabudowy dostęp do cewek i elektroniki uzyskuje się od spodu po wyjęciu urządzenia z blatu. Dokładna kolejność zależy od wykonania szafki, sposobu mocowania i wersji modułu. Przed demontażem:
- odłącz obwód płyty odpowiednim wyłącznikiem instalacyjnym, nie tylko panelem dotykowym;
- sprawdź brak napięcia właściwym przyrządem;
- zabezpiecz szybę przed położeniem na twardej lub zabrudzonej powierzchni;
- wykonaj zdjęcia połączeń i oznacz przewody przed ich odłączeniem;
- nie ciągnij za przewody ani za taśmę panelu sterowania;
- zachowaj kolejność podkładek, uchwytów, osłon i elementów chłodzenia.
Przy wymianie cewki sprawdź jej średnicę, długość przewodów, rozmieszczenie czujnika, sposób mocowania i numer części. Przy wymianie modułu porównaj oznaczenie płytki, wersję elektroniki, liczbę oraz położenie złączy, moc znamionową i współpracę z panelem. Moduł o identycznym kształcie może pochodzić z innej wersji urządzenia i nie być zgodny elektrycznie lub programowo.
Po montażu sprawdź, czy przewody nie są przyciśnięte, wentylacja nie jest zasłonięta, a cewka i osłony są prawidłowo zamocowane. Uruchomienie oraz test działania powinny obejmować każde pole, wykrywanie odpowiedniego naczynia, zmianę poziomów mocy, reakcję na zdjęcie garnka i pracę wentylatora. Jeżeli pojawia się zapach spalenizny, nietypowy hałas, ponowne wybijanie zabezpieczenia albo szybko wracający błąd, przerwij test.
Jak dobrać właściwą część do modelu 21526
Do identyfikacji urządzenia wykorzystaj pełne dane z tabliczki znamionowej. W przypadku Amiki nie ograniczaj się do skróconej nazwy handlowej. Przy doborze przygotuj:
- model: PBP4VI535FTwB4SACUUt;
- kod wyrobu, odpowiadający oznaczeniu kategorii: 21526;
- pełny 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonego podzespołu i jego numer z etykiety, jeśli jest dostępny;
- zdjęcie tabliczki znamionowej oraz zdjęcie złączy i naklejki modułu.
Samo podobieństwo zdjęcia, średnica cewki albo identyczna liczba pinów nie gwarantują zgodności. Znaczenie mogą mieć średnica i długość cewki, położenie czujnika, wersja modułu, konfiguracja pól, sposób chłodzenia, moc urządzenia, oprogramowanie i wariant zabudowy.
Jeżeli szukasz części do innej płyty z tej rodziny, możesz porównać kategorie płyt indukcyjnych Amica o szerokości 60–90 cm oraz części do modelu 21527, ale nie traktuj podobnego modelu jako automatycznego potwierdzenia kompatybilności.
FAQ
Czy brak grzania jednego pola oznacza uszkodzoną cewkę?
Nie. Przyczyną może być także moduł mocy, IGBT, czujnik temperatury, tor wykrywania garnka, przekaźnik, przewód lub pęknięty lut. Cewkę należy odłączyć od elektroniki i sprawdzić zgodnie z dokumentacją, a wynik porównać z zakresem właściwym dla danego elementu.
Czy można sprawdzić cewkę bez wyjmowania płyty z blatu?
Oględziny części połączeń mogą być możliwe od spodu, ale do pełnego dostępu do cewki lub modułu zwykle trzeba wyjąć płytę z zabudowy. Nie wykonuj pomiarów przy podłączonym urządzeniu. Konstrukcja mocowania różni się między wersjami.
Co oznacza sytuacja, gdy płyta wykrywa garnek bez garnka?
Taki objaw może wskazywać na problem z detekcją obciążenia, czujnikiem, torem pomiarowym lub modułem sterującym. Nie jest to wystarczająca podstawa do zakupu modułu. Najpierw sprawdź odpowiednie naczynie, przewody, złącza i zachowanie pola względem pozostałych pól.
Czy kod błędu wskazuje część do wymiany?
Nie automatycznie. Znaczenie kodu zależy od konkretnej rodziny urządzeń i dokumentacji. Ten sam symbol w różnych płytach może odnosić się do przegrzania, zasilania, konfiguracji, wentylatora albo komunikacji. Kod należy traktować jako wskazówkę do dalszej diagnostyki.
Czy moduł indukcyjny wymaga programowania po wymianie?
Nie można tego założyć dla każdej wersji. Część modułów jest dopasowana sprzętowo, a inne wymagają konfiguracji lub współpracy z określonym panelem. Przed zakupem porównaj pełne oznaczenia modułu i urządzenia z katalogiem zgodności.
Jakie dane przesłać do doboru części?
Przygotuj zdjęcie tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym. Dołącz opis objawu, informację o tym, które pole nie działa, oraz zdjęcia etykiety podzespołu i jego złączy.
