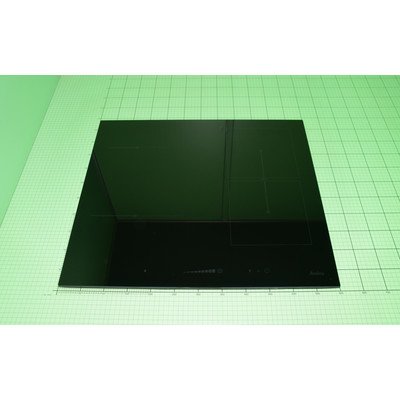

21554 - PBP4VI525FTB4SAC płyta indukcyjna
Części do płyty indukcyjnej Amica 21554 – PBP4VI525FTB4SAC dobieraj po pełnych oznaczeniach urządzenia i numerze części. Przy braku grzania, błędach, przegrzewaniu lub problemach z panelem najpierw trzeba rozróżnić usterkę garnka, zasilania, czujnika, wentylatora, cewki i modułu indukcyjnego. Taka kolejność ogranicza ryzyko zakupu niewłaściwego podzespołu.
Jak rozpoznać, czego dotyczy usterka
Płyta Amica PBP4VI525FTB4SAC korzysta z kilku współpracujących grup podzespołów: panelu dotykowego, modułów indukcyjnych, cewek, czujników temperatury, układu chłodzenia, filtrów zasilania, przewodów i elementów montażowych. Ten sam objaw może pochodzić z różnych miejsc, dlatego nie należy traktować go jako automatycznego wskazania konkretnej części.
Przed diagnostyką zanotuj, czy problem dotyczy jednego pola, jednej strony płyty czy całego urządzenia, czy pojawia się na zimno, po rozgrzaniu oraz czy towarzyszy mu kod błędu, zapach spalenizny, zadziałanie zabezpieczenia albo nietypowy dźwięk.
Jedno pole nie grzeje
Jeśli panel reaguje, pozwala ustawić moc, ale po postawieniu garnka pole nie grzeje, możliwe są między innymi:
- niewłaściwe lub zbyt małe naczynie, brak ferromagnetycznego dna albo złe ustawienie garnka;
- przerwa w przewodach, luźne lub nadpalone złącze;
- uszkodzona cewka albo jej połączenia;
- niesprawny czujnik temperatury lub obwód detekcji naczynia;
- uszkodzenie modułu indukcyjnego, tranzystorów mocy, kondensatorów rezonansowych albo sterowania.
Najpierw sprawdź to samo naczynie na innym polu oraz inne naczynie na polu podejrzanym. Dno powinno być płaskie, suche i przyciągać magnes. Jeżeli garnek działa na pozostałych polach, a jedno pole nadal go nie wykrywa, rośnie prawdopodobieństwo problemu po stronie tego pola lub jego sterowania. Nie rozstrzyga to jednak, czy winna jest cewka, czujnik, przewody czy moduł.
Po odłączeniu urządzenia od zasilania można wykonać oględziny przewodów i złączy oraz sprawdzić ciągłość obwodu cewki. Pomiar rezystancji wykonuje się na odłączonych przewodach, między właściwymi zaciskami elementu, a wynik trzeba porównać z dokumentacją lub identycznym, sprawnym obwodem. Brak przejścia albo wyraźna różnica względem sprawnego pola wskazuje na przerwę lub uszkodzenie, ale prawidłowa rezystancja cewki nie potwierdza sprawności elektroniki mocy i detekcji naczynia.
Płyta wyłącza się po kilku minutach
Wyłączanie po rozgrzaniu może być związane z przegrzaniem elektroniki, niewystarczającym przepływem powietrza, niesprawnym wentylatorem, błędnym pomiarem temperatury albo uszkodzeniem modułu. Najpierw sprawdź, czy otwory wentylacyjne nie są zasłonięte przez element zabudowy, szufladę lub zabrudzenia. W instrukcjach płyt indukcyjnych Amica wentylator może pracować również po zakończeniu gotowania, ponieważ chłodzi układy elektroniczne.
Jeżeli wentylator nie uruchamia się mimo wzrostu temperatury, nie używaj płyty dalej tylko po to, aby obserwować moment awarii. Po odłączeniu zasilania można sprawdzić, czy wirnik obraca się swobodnie, czy nie ma śladów przegrzania oraz czy złącze wentylatora jest osadzone prawidłowo. Pomiar zasilania wentylatora lub sterowania nim wymaga dokumentacji konkretnej wersji i pracy serwisowej.
Podobne objawy mogą wywołać nieprawidłowe warunki zabudowy, zasłonięty wlot lub wylot powietrza, czujnik temperatury, a także uszkodzenie tranzystorów mocy. Sama wymiana wentylatora nie jest uzasadniona, jeśli nie potwierdzono, że to on nie działa.
Płyta nie włącza się albo wybija zabezpieczenie
Brak wyświetlaczy i reakcji panelu może wynikać z braku zasilania, błędnego podłączenia, uszkodzenia filtra wejściowego, zasilacza pomocniczego, modułu sterującego lub połączeń między modułami. Jeżeli zabezpieczenie zadziałało natychmiast po włączeniu albo podczas uruchomienia pola, podejrzenie obejmuje obwód mocy, mostek prostowniczy, tranzystory IGBT/MOSFET, kondensatory, warystory i elementy filtrujące.
Nie wolno wzmacniać przepalonych ścieżek ani zastępować bezpiecznika przewodem. Ścieżka może pełnić funkcję zabezpieczenia i jej naprawa bez usunięcia przyczyny zwarcia może zwiększyć zakres uszkodzeń. Po awarii typu „strzał”, dym lub powtarzające się wybijanie zabezpieczenia nie podłączaj płyty wielokrotnie na próbę.
Panel działa, ale grzanie pulsuje
Zmienne załączanie i wyłączanie indukcji przy niższych nastawach mocy może być normalnym sposobem regulacji energii, a nie awarią. Nieprawidłowością jest natomiast sytuacja, w której wcześniej działające pole przestaje grzać, wyświetlacz miga, pojawia się błąd, moc jest wyraźnie ograniczona albo problem występuje tylko po rozgrzaniu. Wtedy trzeba sprawdzić naczynie, zasilanie, chłodzenie, czujniki i moduł danego pola.
Kody błędów i ich ograniczenia
Kod błędu zawęża obszar diagnostyki, ale sam nie wskazuje części do zakupu. W rodzinach płyt Amica znaczenie oznaczeń może zależeć od wersji elektroniki i instrukcji właściwej dla danego modelu.
| Objaw lub komunikat | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Pole nie wykrywa garnka | Niewłaściwe naczynie, cewka, czujnik detekcji, moduł | Inne naczynie i inne pole, stan złączy, dokumentację modelu | Nie zamawiaj cewki bez wykluczenia naczynia i elektroniki |
| Pole wyłącza się po rozgrzaniu | Chłodzenie, czujnik temperatury, moduł mocy, zabudowa | Wentylator, przepływ powietrza, ślady przegrzania | Objaw nie rozstrzyga, czy uszkodzony jest wentylator |
| Brak działania całej płyty | Zasilanie, podłączenie, filtr, zasilacz, moduł sterujący | Zabezpieczenie obwodu i połączenia wykonane przez uprawnionego elektryka | Nie wymieniaj modułu bez potwierdzenia przyczyny |
| Kod związany z temperaturą | Przegrzanie, niewystarczające chłodzenie, czujnik lub jego przewody | Warunki zabudowy, wentylator, czujnik i instrukcję konkretnej wersji | Po ostygnięciu objaw może zniknąć, ale usterka może pozostać |
| Kod napięcia lub zasilania | Problem instalacji, przewodu, zacisku albo elektroniki wejściowej | Podłączenie i napięcia zgodnie ze schematem urządzenia | Pomiar pod napięciem wykonuje wykwalifikowany elektryk |
Dostęp do podzespołów i wymiana
W większości płyt do podzespołów uzyskuje się dostęp od spodu po wyjęciu urządzenia z blatu. Przed rozpoczęciem pracy trzeba odłączyć wszystkie tory zasilania w rozdzielnicy i upewnić się, że urządzenie nie może zostać przypadkowo załączone. Samo wyłączenie przycisku na panelu nie odłącza części znajdujących się wewnątrz od sieci.
Typowa kolejność obejmuje:
- przygotowanie miękkiego, stabilnego podłoża chroniącego szkło;
- odłączenie zasilania i wyjęcie płyty z zabudowy zgodnie z instrukcją montażu;
- oznaczenie położenia przewodów i złączy przed ich odpięciem;
- zdjęcie dolnej osłony bez napinania przewodów i bez opierania ciężaru na panelu;
- oględziny modułów, cewek, wentylatora, wiązek, zacisków i śladów przegrzania;
- wymianę wyłącznie potwierdzonego elementu oraz kontrolę, czy mocowania i izolacje wróciły na swoje miejsce;
- wykonanie testu po złożeniu, z zachowaniem właściwych warunków zabudowy.
Konstrukcja modułów, prowadzenie wiązek i sposób mocowania mogą różnić się między wariantami urządzenia. Nie zakładaj, że kolejność demontażu lub rozmieszczenie złączy z innego modelu Amica będzie identyczne. Przy wymianie cewki trzeba zachować jej położenie, dystanse, sprężyny i elementy odprowadzające ciepło. Przy wymianie modułu nie wolno automatycznie zakładać, że część będzie wymagała programowania albo że po podłączeniu zadziała bez konfiguracji — zależy to od konkretnej wersji.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i kwalifikacji do pracy przy urządzeniach elektrycznych. Pomiary pod napięciem, kontrolę instalacji oraz naprawę obwodów mocy powinien wykonywać wykwalifikowany elektryk lub serwisant.
Jak dobrać część do modelu 21554
Podstawą identyfikacji jest pełne oznaczenie z tabliczki znamionowej, a nie tylko nazwa handlowa lub wygląd części. Dla urządzenia Amica przygotuj:
- model lub oznaczenie typu: PBP4VI525FTB4SAC;
- kod wyrobu: 21554;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer katalogowy uszkodzonego elementu, jeśli jest czytelny;
- zdjęcie tabliczki oraz zdjęcie złącza i oznaczeń części, gdy dobierany jest moduł lub elektronika.
Sprawdź także stronę montażu, wymiary cewki, jej moc, liczbę i położenie zacisków, typ czujnika, rodzaj wtyczki oraz oznaczenie modułu. Identyczne złącze lub podobna obudowa nie gwarantują zgodności. W tej rodzinie mogą występować warianty różniące się modułem, szkłem, wiązką, panelem sterowania lub wykonaniem elementu.
Jeżeli potrzebujesz części do innego modelu z tej grupy, przejdź do kategorii płyt indukcyjnych Amica o szerokości 60–90 cm, ale przed zakupem nadal porównaj pełne dane urządzenia. Najbezpieczniejszym następnym krokiem jest przesłanie numeru modelu, kodu wyrobu, numeru fabrycznego i zdjęcia tabliczki do weryfikacji.
Konserwacja ograniczająca ryzyko awarii
Nie zasłaniaj otworów wentylacyjnych i nie przechowuj metalowych przedmiotów bezpośrednio pod płytą, jeśli instrukcja zabudowy przewiduje osłonę. Utrzymuj sensory i powierzchnię szkła w czystości, używaj naczyń z płaskim, ferromagnetycznym dnem i nie uruchamiaj pól z pustym garnkiem. Nietypowe zapachy, ślady przegrzania, powtarzające się błędy lub zadziałanie zabezpieczenia są sygnałem do przerwania użytkowania i przeprowadzenia diagnostyki.
FAQ
Czy brak wykrywania garnka oznacza uszkodzoną cewkę?
Nie. Najpierw sprawdź garnek na innym polu, magnesem potwierdź właściwości dna, oczyść i osusz powierzchnie oraz upewnij się, że naczynie ma odpowiednią średnicę. Dopiero gdy problem pozostaje tylko na jednym polu, sprawdza się złącza, cewkę, czujnik i moduł.
Czy można zmierzyć cewkę bez wyjmowania płyty?
Pomiar wykonuje się po odłączeniu zasilania i odseparowaniu przewodów cewki od elektroniki. Wynik trzeba porównać z dokumentacją konkretnej wersji albo sprawnym obwodem. Sam pomiar rezystancji nie ocenia tranzystorów mocy, sterowania ani detekcji naczynia.
Dlaczego płyta wyłącza się po rozgrzaniu?
Możliwą przyczyną jest przegrzanie wynikające z niedrożnej zabudowy, niesprawnego wentylatora, czujnika temperatury lub modułu mocy. Jeżeli wentylator nie pracuje albo pojawiają się błędy temperatury, dalsze używanie urządzenia może pogłębić uszkodzenie.
Czy pulsowanie grzania jest objawem awarii?
Nie zawsze. Przy niższej mocy elektronika może regulować energię przez cykliczne załączanie pola. Za nieprawidłowość uznaje się dopiero zmianę wcześniejszego zachowania, brak grzania, miganie wskazań, błędy, ograniczenie mocy lub wyłączanie po nagrzaniu.
Czy sam model PBP4VI525FTB4SAC wystarczy do zakupu części?
Nie zawsze. Do doboru części Amica przygotuj również kod wyrobu 21554 i 14-cyfrowy numer fabryczny. W przypadku modułów, paneli, cewek i elementów zależnych od wersji warto dołączyć zdjęcie tabliczki oraz oznaczeń zamontowanej części.
Czy po przepaleniu ścieżki można ją po prostu przylutować?
Nie. Przepalona ścieżka może zadziałać jak zabezpieczenie przed skutkami zwarcia. Najpierw trzeba znaleźć przyczynę, na przykład uszkodzony element mocy, kondensator lub filtr. Wzmacnianie ścieżki bez diagnostyki może spowodować większe uszkodzenia i jest pracą dla wykwalifikowanego serwisanta.
