21595 - PBP4VI540FThB4AUUt płyta indukcyjna
Części do płyty indukcyjnej Amica 21595 PBP4VI540FThB4AUUt dobiera się po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie podzespołu. Przy braku grzania, błędach, problemach z wykrywaniem garnka lub wyłączaniu po nagrzaniu warto najpierw rozróżnić usterkę zasilania, cewki, modułu mocy, wentylatora i panelu sterowania.
Jak rozpoznać wariant urządzenia

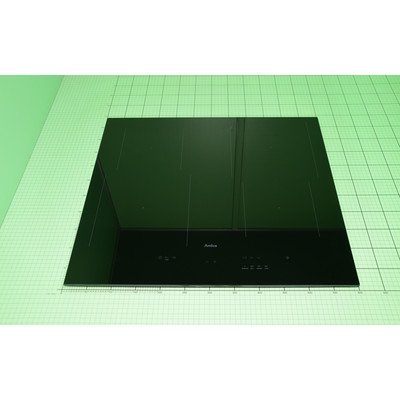

Model 21595 - PBP4VI540FThB4AUUt odpowiada płycie Amica PID6540PHTUN H2H 3.0. Jest to czteropolowa płyta indukcyjna z polami o średnicach 21 cm, 16 cm, 21 cm i 16 cm. W tej rodzinie występują między innymi moduł mocy GECO, cewki indukcyjne, wentylator, panel sterowania, panel komunikacyjny, wiązki, osłona dolna oraz szklana płyta robocza.
Przed zamówieniem części odczytaj z tabliczki znamionowej:
- pełny model urządzenia;
- typ lub kod wyrobu, w tym oznaczenie PBP4VI540FThB4AUUt i kod 21595, jeżeli widnieją na tabliczce;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie uszkodzonego podzespołu i jego rewizję, jeśli jest dostępna.
Skrócony opis handlowy, podobne zdjęcie albo identyczne złącze nie potwierdzają zgodności. Moduły o podobnym wyglądzie mogą mieć inną wersję elektroniki, układ pól, oprogramowanie, moc lub sposób komunikacji.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Płyta nie reaguje na włączenie | Brak jednej z faz, nieprawidłowe mostki w listwie, uszkodzenie zasilacza lub modułu | Stan zabezpieczeń i sposób podłączenia zgodnie ze schematem urządzenia; później diagnostykę modułu | Jeśli nie działa cała płyta, nie zaczynaj od wymiany cewki. Brak zasilania jednej sekcji może unieruchomić tylko część funkcji |
| Działają tylko wybrane pola | Brak zasilania jednej gałęzi, uszkodzenie modułu mocy, przekaźnika albo obwodu danego pola | Porównaj, które pola pracują i czy problem pojawił się po zaniku lub błędnym podłączeniu zasilania | Układ działających pól może wskazywać stronę zasilaną przez konkretną sekcję, ale nie zastępuje pomiaru według schematu |
| Jedno pole wykrywa garnek, lecz nie grzeje | Cewka, jej połączenie, czujnik temperatury, tranzystor IGBT, elementy obwodu rezonansowego lub sterowanie modułu | Użyj tego samego ferromagnetycznego garnka na innym polu, odłącz urządzenie i obejrzyj złącza oraz przewody; serwisant może wykonać pomiary obwodu mocy | Ciągłość cewki nie potwierdza sprawności generatora. Podmiana elementu na próbę nie powinna być pierwszym krokiem |
| Płyta nie wykrywa garnka | Nieodpowiednie lub zbyt małe naczynie, zabrudzenie, problem z cewką, czujnikiem lub generatorem | Sprawdź magnesem dno garnka, jego średnicę, położenie i stan powierzchni; porównaj z innym polem | Jeżeli kilka prawidłowych naczyń nie działa tylko na jednym polu, podejrzenie przesuwa się z garnka na obwód tego pola |
| Płyta wyłącza się po kilku minutach | Przegrzewanie, zablokowany przepływ powietrza, niesprawny wentylator, czujnik temperatury, moduł mocy lub zasilanie | Sprawdź, czy wloty i wyloty powietrza nie są zasłonięte oraz czy wentylator uruchamia się podczas obciążenia; zanotuj kod i moment wyłączenia | Wentylator może pracować także po zakończeniu gotowania. Sam brak dźwięku wentylatora nie przesądza o jego uszkodzeniu |
| Panel dotykowy reaguje losowo lub nie działa | Wilgoć i zabrudzenie, wiązka panel–moduł, panel sterowania, panel komunikacyjny lub zasilanie niskonapięciowe | Oczyść i osusz panel, sprawdź połączenia po odłączeniu zasilania oraz ślady zalania | Gdy wyświetlacze działają, ale polecenia są ignorowane, nie należy automatycznie kupować modułu mocy |
| Płyta wybija zabezpieczenie | Zwarcie w module mocy, mostku prostowniczym, tranzystorze IGBT, filtrze lub instalacji | Przerwij próby uruchamiania; instalację i płytę powinien zbadać uprawniony elektryk lub serwisant | Powtarzające się załączanie może zwiększyć zakres uszkodzeń |
| Szkło jest pęknięte | Uszkodzenie mechaniczne i ryzyko dostania się wilgoci do części pod napięciem | Odłącz płytę w rozdzielnicy i nie używaj jej do czasu wymiany właściwej szyby lub kompletnego zespołu | Pękniętej powierzchni nie należy kleić ani eksploatować, nawet jeśli pola jeszcze działają |
Co sprawdzić przed zakupem modułu lub cewki
Najpierw ustal, czy problem występuje na jednym polu, na jednej stronie, czy w całym urządzeniu. Taki podział pomaga odróżnić usterkę lokalną od problemu z zasilaniem lub komunikacją.
Brak grzania jednego pola nie oznacza automatycznie uszkodzonej cewki. Po odłączeniu płyty od zasilania można sprawdzić, czy wtyczka cewki i przewody nie są nadpalone, poluzowane albo mechanicznie uszkodzone. Pomiar rezystancji cewki wykonuje się na odłączonym elemencie, między właściwymi wyprowadzeniami, a wynik porównuje z dokumentacją konkretnego modułu. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich cewek i wersji płyt.
Taki pomiar wykrywa między innymi przerwę lub rażące zwarcie, ale nie potwierdza pracy cewki pod obciążeniem. Cewka może mieć poprawną ciągłość, gdy uszkodzony jest tranzystor IGBT, sterowanie bramki, kondensator obwodu rezonansowego, czujnik temperatury albo fragment ścieżki ujawniający przerwę dopiero podczas pracy.
Brak wykrywania garnka warto najpierw sprawdzić na naczyniu, które działa na innym polu. Dno powinno być ferromagnetyczne, płaskie i dostatecznie duże dla danego pola. Jeśli płyta zachowuje się tak samo z kilkoma właściwymi garnkami, serwisant powinien sprawdzić obwód detekcji, cewkę, czujnik temperatury i moduł indukcyjny.
Wyłączanie po nagrzaniu wymaga sprawdzenia wentylacji zabudowy. Wloty powietrza nie mogą być zasłonięte, a przestrzeń pod płytą powinna odpowiadać instrukcji montażu. Jeżeli wentylator nie startuje, obraca się z oporem lub urządzenie wyłącza się mimo prawidłowego chłodzenia, przyczyną może być sam wentylator, jego zasilanie, sterowanie albo czujnik temperatury. Nie wymieniaj wentylatora i modułu jednocześnie bez potwierdzenia przyczyny.
Kody i komunikaty
Kod błędu trzeba odczytać dokładnie, razem z informacją, którego pola dotyczy i w jakiej sytuacji się pojawia. W płytach Amica oznaczenie może dotyczyć przegrzania, zasilania, komunikacji, czujnika lub obwodu mocy, ale jego znaczenie zależy od rodziny elektroniki. Kod nie jest automatycznym wskazaniem części do zakupu.
Warto zanotować:
- kod lub symbol wyświetlany na każdym polu;
- czy błąd pojawia się przy włączeniu, po postawieniu garnka czy dopiero po rozgrzaniu;
- które pola działają poprawnie;
- czy po ostygnięciu płyta wraca do pracy;
- czy wcześniej wystąpił zanik napięcia, przepięcie, zalanie lub pęknięcie szkła.
Dopiero taki opis pozwala porównać objaw z dokumentacją właściwego modułu. Instrukcja użytkownika może podawać działania dotyczące naczyń, czyszczenia, przegrzania lub wentylacji, ale nie zastępuje diagnostyki elektroniki.
Dostęp do części i wymiana
Większość podzespołów znajduje się pod szklaną powierzchnią, dlatego płytę trzeba najpierw bezpiecznie wyjąć z blatu. Odłączenie samego panelu dotykowego nie wystarcza — urządzenie należy odłączyć od wszystkich biegunów zasilania w rozdzielnicy i potwierdzić brak napięcia odpowiednim przyrządem.
Po zdjęciu dolnej osłony serwisant może uzyskać dostęp do modułu mocy, cewek, wentylatora, wiązek i elementów mocujących. Przed odłączeniem przewodów trzeba oznaczyć ich położenie i wykonać zdjęcia montażowe. Nie wolno ciągnąć za przewody, przekładać złączy „na oko” ani uruchamiać otwartej płyty bez procedury serwisowej. W układach mocy mogą występować niebezpieczne napięcia, a elementy pojemnościowe mogą wymagać rozładowania zgodnie z zasadami serwisowymi.
Przy wymianie cewki trzeba zachować jej średnicę, kształt, sposób mocowania, położenie czujnika temperatury i długość przewodów. Przy wymianie modułu mocy należy porównać numer katalogowy, wersję płytki, układ złączy, obsługiwane pola i zgodność z konkretnym typem płyty. Nie zakładaj, że każda płytka GECO 3.0 jest zamienna z inną tylko dlatego, że ma podobną nazwę.
Po montażu należy sprawdzić poprawność wszystkich połączeń, ułożenie przewodów, działanie wentylatora, reakcję panelu, wykrywanie właściwego garnka i pracę każdego pola na kilku poziomach mocy. Jeśli producent przewiduje procedurę konfiguracji, kalibracji lub testu serwisowego, trzeba zastosować procedurę dla tego modelu, a nie ogólną instrukcję z innej płyty.
Opisane pomiary i prace przy module mocy, zasilaniu oraz elementach pod napięciem wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać właściwą część Amica
Dobór rozpocznij od tabliczki znamionowej i numeru części odczytanego ze starego elementu. Porównaj nie tylko nazwę, lecz także:
- pełny model i typ płyty;
- kod wyrobu oraz 14-cyfrowy numer fabryczny;
- numer katalogowy części i jego końcówkę lub rewizję;
- średnicę i moc cewki oraz przypisanie do konkretnego pola;
- rodzaj złączy, długość wiązki i sposób mocowania;
- wersję modułu mocy, panelu lub osłony;
- informację, czy część wymaga konfiguracji po montażu.
W przypadku tego urządzenia podaj przy doborze co najmniej PID6540PHTUN H2H 3.0, PBP4VI540FThB4AUUt, 21595 oraz pełny 14-cyfrowy numer fabryczny. Jeśli oznaczenie z tabliczki różni się od danych kategorii, wstrzymaj zakup i wyjaśnij rozbieżność. Zdjęcie tabliczki i etykiety części jest bezpieczniejszą podstawą do identyfikacji niż sam wygląd podzespołu.
Więcej kategorii płyt o szerokości 60–90 cm znajdziesz w częściach do płyt indukcyjnych Amica o szerokości 60–90 cm.
FAQ
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Przyczyną może być także moduł mocy, tranzystor IGBT, czujnik temperatury, kondensator obwodu rezonansowego, przewód lub połączenie. Najpierw porównaj zachowanie pola z innymi polami i sprawdź podstawowe warunki pracy.
Czy można dobrać moduł tylko po nazwie GECO 3.0?
Nie. Potrzebny jest pełny model płyty, typ, kod wyrobu, numer katalogowy modułu i — w razie rozbieżności — 14-cyfrowy numer fabryczny. Końcówka oznaczenia płytki może wskazywać inną wersję elektroniki.
Co zrobić, gdy płyta wyłącza się po rozgrzaniu?
Sprawdź, czy zabudowa zapewnia przepływ powietrza, a wloty nie są zasłonięte. Zapisz moment wyłączenia i ewentualny kod. Jeżeli problem powtarza się mimo prawidłowej wentylacji, trzeba sprawdzić wentylator, czujniki i moduł mocy.
Czy zwykły miernik potwierdzi sprawność cewki indukcyjnej?
Może wykazać przerwę lub zwarcie, ale nie potwierdza prawidłowej pracy cewki pod obciążeniem. Wynik trzeba interpretować według dokumentacji konkretnego modułu; uniwersalna wartość rezystancji dla wszystkich płyt byłaby niewiarygodna.
Czy pękniętą szybę można nadal używać?
Nie. Płytę należy odłączyć od zasilania i nie uruchamiać jej do czasu wymiany właściwego zespołu szklanego. Wilgoć może dostać się do części elektrycznych, a dalsze nagrzewanie zwiększa ryzyko porażenia lub dodatkowych uszkodzeń.
