Części do płyty indukcyjnej Amica PBP4VI540FThB4AUUt dobiera się przede wszystkim po pełnym oznaczeniu urządzenia, a nie po wyglądzie elementu. Przy braku grzania, błędach, problemach z panelem lub przegrzewaniu najpierw wyklucz naczynie, zasilanie, chłodzenie i połączenia, a dopiero potem zamawiaj moduł, cewkę, wentylator albo szybę.
Jak rozpoznać podzespoły tej płyty
Model 21596 oznaczony jako PBP4VI540FThB4AUUt należy do rodziny czteropolowych płyt indukcyjnych Amica o szerokości około 60 cm. W dokumentacji rodziny PB4VI540FTB4AUUt występują cztery pola o średnicach nominalnych 160 i 210 mm, funkcja Booster, wentylator chłodzący elektronikę oraz układ zarządzania całkowitą mocą urządzenia. W katalogu części mogą pojawiać się między innymi:
- moduł mocy lub moduł indukcyjny;

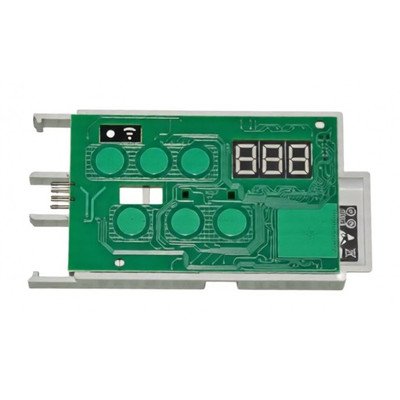

- panel sterowania i panel komunikacyjny;
- wiązka przewodów oraz przewody łączące panel z modułem;
- cewki indukcyjne dla pól 160 i 210 mm;
- wentylator chłodzący elektronikę;
- dolna osłona, zaciski, mostki listwy przyłączeniowej i elementy mocujące;
- taśma lub uszczelnienie montażowe;
- szyba ceramiczna.
Nazwy handlowe części nie przesądzają jeszcze o zgodności. Dwie cewki o podobnej średnicy mogą mieć inne mocowanie, wyprowadzenia, czujnik temperatury albo współpracować z innym modułem. Szczególnej ostrożności wymagają moduły elektroniczne: identyczne złącze nie oznacza automatycznie zgodnego oprogramowania, układu mocy ani konfiguracji pola.
Objaw nie wskazuje od razu części
Płyta nie reaguje na włączenie
Najpierw sprawdź czynności dostępne bez otwierania urządzenia:
- Czy zadziałało zabezpieczenie obwodu zasilającego albo wyłącznik różnicowoprądowy?
- Czy płyta ma zasilanie zgodne ze sposobem podłączenia przewidzianym dla konkretnego egzemplarza?
- Czy panel jest suchy, czysty i nieprzykryty przedmiotem?
- Czy blokada panelu nie została przypadkowo aktywowana?
- Czy po odłączeniu zasilania na około minutę urządzenie ponownie reaguje?
Jeżeli nie działa cały panel i nie świecą żadne wskaźniki, podejrzenie obejmuje dopływ zasilania, listwę przyłączeniową, połączenia wewnętrzne, zasilacz modułu albo sam moduł sterujący. Nie oznacza to jeszcze, że trzeba kupić kompletny moduł. Jeżeli zabezpieczenie wyłącza się natychmiast po załączeniu płyty, możliwe jest zwarcie w obwodzie mocy, między innymi w tranzystorach IGBT, mostku prostowniczym, filtrze lub zasilaczu. Wielokrotne załączanie zabezpieczenia może powiększyć uszkodzenie.
Podłączenie i pomiary obwodu zasilającego powinien wykonać uprawniony elektryk lub serwisant. Dokumentacja rodziny tego modelu przewiduje połączenie jednofazowe 220–240 V albo dwufazowe 380–415 V 2N, a moc znamionowa wynosi 7,35 kW. Nie wolno przenosić tego układu na inną płytę bez sprawdzenia schematu znajdującego się na konkretnym egzemplarzu.
Jedno pole nie grzeje
W pierwszej kolejności użyj garnka, który działa na innym polu. Dno powinno być ferromagnetyczne, płaskie i suche, a jego część magnetyczna powinna odpowiadać rozmiarowi pola. Jeżeli płyta wyświetla symbol braku naczynia, nie należy od razu podejrzewać cewki. Przyczyną może być nieodpowiednie dno, zbyt mała średnica części ferromagnetycznej, adapter albo deformacja garnka.
Jeżeli to samo naczynie działa na innych polach, a wybrane pole nie wykrywa go lub nie zaczyna grzać, sprawdź kolejno:
- czy problem dotyczy tylko wykrywania naczynia, czy również sterowania mocą;
- czy na wyświetlaczu pola pojawia się poziom mocy, symbol braku garnka lub kod;
- czy pole przestaje działać po rozgrzaniu, czy nie działa od początku;
- czy drugie pole po tej samej stronie zachowuje się podobnie;
- czy przewody i złącza pola nie są nadpalone, poluzowane albo ściśnięte.
Jeżeli panel przyjmuje ustawienie, ale pole pozostaje zimne, możliwe są: uszkodzona cewka, czujnik temperatury, połączenie cewki z modułem, sekcja mocy modułu lub układ detekcji naczynia. Jeżeli nie działa kilka pól po jednej stronie, bardziej prawdopodobny staje się wspólny moduł, zasilanie tego modułu albo komunikacja między panelami niż jednoczesne uszkodzenie kilku cewek.
Pole działa tylko przy ograniczonej liczbie włączonych stref
Nie każda sytuacja, w której nie można ustawić pełnej mocy na kilku polach, jest awarią. Rodzina PBP4VI540FTB4AUUt ma funkcję Power Management, która ogranicza całkowitą moc płyty do wybranej wartości. Dokumentacja przewiduje nastawy 2,8 kW, 3,7 kW, 4,5 kW, 5,6 kW i 7,35 kW. Przy niższym limicie niektóre kombinacje poziomów mocy mogą być niedostępne albo moc pola może być automatycznie redukowana.
Jeżeli problem występuje wyłącznie podczas jednoczesnego używania kilku pól, sprawdź ustawienie limitu mocy oraz sposób podłączenia urządzenia. Jeżeli jedno pole nie osiąga normalnej mocy także wtedy, gdy pozostałe są wyłączone, trzeba wrócić do diagnostyki cewki, czujnika, przewodów i modułu.
Płyta wyłącza się po kilku minutach
Samoczynne wyłączenie może być reakcją zabezpieczenia termicznego, skutkiem zabrudzonych sensorów, ograniczenia czasu pracy albo problemu z chłodzeniem. Sprawdź, czy wloty i wyloty powietrza pod płytą nie są zasłonięte przez szufladę, element zabudowy lub przedmioty. Instrukcja montażu wymaga pozostawienia przestrzeni umożliwiającej obieg powietrza. Nie zasłaniaj otworów wentylacyjnych i nie uruchamiaj urządzenia z wymontowaną osłoną w celu obserwowania pracy.

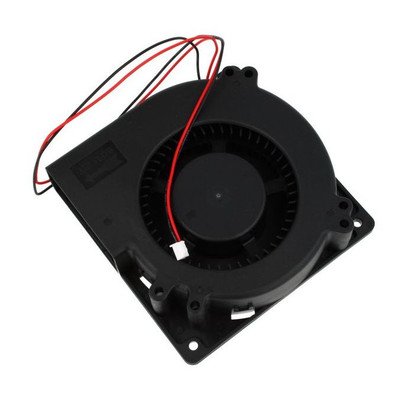

Jeżeli wentylator nie startuje, pracuje nierówno, hałasuje albo zatrzymuje się po rozgrzaniu, przyczyną może być sam wentylator, jego zasilanie, przewód, sterowanie lub przegrzewający się moduł. Wentylator może pracować jeszcze po zakończeniu gotowania; taki odgłos nie musi oznaczać usterki. Podejrzenie awarii pojawia się wtedy, gdy urządzenie przegrzewa się, wyłącza, zgłasza błąd albo wentylator pozostaje całkowicie nieruchomy mimo wyraźnego nagrzewania elektroniki.
Pojawia się kod E lub F z liczbą
Instrukcja dla rodziny tego modelu zawiera tabelę sytuacji awaryjnych, ale nie każdy kod można bezpiecznie przypisać do jednej części bez identyfikacji konkretnej wersji elektroniki. Kod należy zapisać dokładnie, razem z numerem pola i momentem wystąpienia. Inaczej interpretuje się błąd pojawiający się od razu po włączeniu, inaczej po kilku minutach grzania, a jeszcze inaczej błąd występujący tylko przy jednym polu.
Po pojawieniu się kodu można wykonać bezpieczny reset zgodny z instrukcją: wyłączyć płytę, odczekać około minutę, a jeśli problem pozostaje, odłączyć zasilanie właściwym zabezpieczeniem na około minutę. Jeżeli błąd powraca, reset nie jest naprawą. Nie kupuj modułu wyłącznie na podstawie symbolu E4, E2 lub innego kodu spotkanego w opisie innej płyty Amica. Znaczenie kodów zależy od rodziny elektroniki i wersji urządzenia.
Co można sprawdzić miernikiem
Pomiary wykonuje się dopiero po odłączeniu płyty od zasilania i upewnieniu się, że kondensatory w obwodzie mocy są rozładowane. Samo wyjęcie wtyczki nie wystarcza w każdej konstrukcji, ponieważ w części urządzenia mogą pozostawać niebezpieczne napięcia. Nie wykonuj pomiarów pod napięciem ani prób uruchamiania odkrytej płyty, jeśli nie masz kwalifikacji i odpowiednich przyrządów.
Cewka indukcyjna
Po odłączeniu przewodów cewki można sprawdzić jej ciągłość oraz rezystancję uzwojenia. Wynik należy porównać z dokumentacją serwisową albo z elementem tego samego typu, a nie z uniwersalną wartością dla wszystkich płyt. Przerwa w uzwojeniu, wyraźnie zmieniony wynik względem identycznej cewki lub ślady przegrzania są wskazaniem do dalszej kontroli.
Pomiar rezystancji nie potwierdza pełnej sprawności cewki. Nie wykrywa wszystkich problemów z izolacją, połączeniem pod obciążeniem, czujnikiem temperatury ani współpracą z modułem mocy. Obejrzyj także spękania laminatu, odklejenie uzwojenia, nadpalone konektory i uszkodzenie elementów mocujących.
Czujnik temperatury
Czujnik przy cewce jest zwykle elementem rezystancyjnym o charakterystyce zależnej od temperatury. Sprawdza się go na odłączonym elemencie, mierząc rezystancję w temperaturze otoczenia, a następnie porównując wynik z tabelą dla danego modułu lub modelu. Nie należy wpisywać jednej uniwersalnej wartości, ponieważ różne czujniki mogą mieć różne charakterystyki.
Jeżeli rezystancja jest nieskończona, bliska zwarciu albo nie zmienia się w sposób zgodny z dokumentacją podczas kontrolowanej zmiany temperatury, czujnik lub jego przewody wymagają dalszej diagnostyki. Test na zimno nie wyklucza przerwy pojawiającej się dopiero po nagrzaniu.
Przewody i złącza
Przy odłączonym zasilaniu sprawdź ciągłość każdego przewodu od jednego końca do drugiego oraz stan zacisków. Poruszanie wiązką podczas pomiaru może ujawnić przerwę przerywaną, ale nie wolno wyginać przewodów przy podłączonej płycie. Zwróć uwagę na:
- luźne piny w obudowie złącza;
- nadtopioną izolację i przebarwienia;
- przewód przyciśnięty między blachą a plastikiem;
- ślady wilgoci, tłuszczu lub korozji;
- niepełne wsunięcie wtyczki po wcześniejszej naprawie.
Prawidłowa ciągłość przewodu nie wyklucza problemu z kontaktem pod obciążeniem. Jeżeli usterka jest przerywana, sprawdzenie należy rozszerzyć o zaciski, lutowania i mechaniczne mocowanie złącza.
Moduł mocy i tranzystory IGBT
Na module mocy występują obwody o wysokim napięciu i duże pojemności. Ocena tranzystora IGBT, mostka prostowniczego, rezystorów pomiarowych i zasilacza impulsowego wymaga znajomości konkretnej płytki oraz schematu. Prosty test diody miernikiem może wykazać zwarcie lub przerwę, ale prawidłowy wynik nie potwierdza sprawności elementu w warunkach pracy z dużym prądem.
Jeśli moduł ma ślady rozerwania, zwęglenia, pęknięte elementy, bezpiecznik przepala się ponownie albo radiator nie dociska prawidłowo elementów mocy, nie wymieniaj samego bezpiecznika na próbę. Trzeba ustalić przyczynę zwarcia i sprawdzić elementy współpracujące. Naprawa na poziomie elektroniki mocy jest przeznaczona dla osoby z odpowiednimi kwalifikacjami, wyposażeniem i doświadczeniem.
Dostęp do części i wymiana
W większości płyt do podzespołów dostaje się od spodu. Przed wysunięciem urządzenia z blatu należy odłączyć zasilanie w rozdzielnicy, zabezpieczyć szybę przed uderzeniem i przygotować miejsce, na którym płyta może leżeć równomiernie. Szyba jest ciężka i podatna na uszkodzenia punktowe, dlatego przy wyjmowaniu z zabudowy wskazana jest pomoc drugiej osoby.
Typowa kolejność prac wygląda następująco, ale szczegóły zależą od wykonania:
- Odłącz wszystkie bieguny zasilania właściwym zabezpieczeniem i potwierdź brak napięcia odpowiednim przyrządem.
- Usuń elementy mocujące płytę w blacie zgodnie z instrukcją montażu.
- Unieś płytę bez nacisku na szkło i odłóż ją na stabilnym, miękkim podłożu.
- Zdejmij dolną osłonę, nie uszkadzając uszczelki ani przewodów.
- Przed odłączeniem złączy wykonaj zdjęcia ich położenia i oznacz wiązki.
- Sprawdź, czy wymieniany element jest mocowany do radiatora, cewki, osłony lub wspornika.
- Przenieś elementy wymagane przez konstrukcję, zachowując właściwe izolatory, podkładki i dociski.
- Po złożeniu sprawdź prowadzenie przewodów, aby nie zostały przyciśnięte przez blachę lub wentylator.
- Zamontuj osłonę i uszczelnienie, a następnie wykonaj próbę działania dopiero po całkowitym zamknięciu urządzenia.
Przy wymianie wentylatora sprawdź nie tylko jego wymiary, lecz także napięcie zasilania, typ złącza, kierunek przepływu powietrza i sposób sterowania. Przy wymianie cewki porównaj średnicę, sposób mocowania, długość przewodów, czujnik temperatury i oznaczenie modułu. Przy wymianie szyby znaczenie mają nadruki sensorów, położenie pól, wycięcia, wymiary i wersja panelu — podobna szyba może nie współpracować z tym panelem.
Opisane czynności serwisowe przy płycie indukcyjnej wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Podłączenie elektryczne, diagnostykę pod napięciem oraz naprawę modułu mocy powinien wykonać uprawniony elektryk lub serwisant. Nie mostkuj zabezpieczeń, nie uruchamiaj płyty z usuniętą osłoną i nie stosuj prowizorycznych połączeń.
Jak dobrać część do Amica PBP4VI540FThB4AUUt
Do identyfikacji urządzenia nie wystarcza skrócona nazwa 21596 ani sam zapis PBP4VI540FThB4AUUt. W przypadku Amica przygotuj z tabliczki znamionowej:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Dane te pozwalają rozróżnić warianty produkcyjne, rewizje modułów i wykonania różniące się wiązką, panelem albo sposobem zasilania. Przed zakupem porównaj również oznaczenie znajdujące się na wymontowanej części, liczbę i położenie złączy, wymiary, mocowanie oraz parametry elektryczne. Zdjęcie samej części może pomóc w identyfikacji, ale nie zastępuje tabliczki znamionowej.
W przypadku modułu elektronicznego sprawdź, czy producent lub katalog części wymaga konfiguracji, kalibracji albo zastosowania konkretnej wersji oprogramowania. Nie zakładaj, że każda wymiana modułu wymaga programowania, ale również nie zakładaj, że każdy moduł z identycznym złączem zadziała bez dodatkowych czynności.
Najbezpieczniejszy następny krok to odczytanie wszystkich oznaczeń z tabliczki znamionowej, zapisanie kodu błędu i opisanie objawu: które pole nie grzeje, czy wykrywa garnek, kiedy pojawia się problem i czy działa wentylator. Do doboru części warto dołączyć wyraźne zdjęcie tabliczki oraz oznaczenia uszkodzonego podzespołu.
FAQ
Czy brak grzania zawsze oznacza uszkodzony moduł mocy?
Nie. Najpierw sprawdź odpowiedni garnek, czystość i suchość sensorów, ustawienie Power Management, zasilanie oraz połączenia. Dopiero gdy te przyczyny zostaną wykluczone, można oceniać cewkę, czujnik i sekcję mocy.
Czy można dobrać cewkę tylko po średnicy pola?
Nie. Oprócz średnicy liczą się wyprowadzenia, moc, sposób mocowania, czujnik temperatury, długość przewodów i zgodność z modułem indukcyjnym. Cewka 160 albo 210 mm z innej wersji może wyglądać podobnie, ale nie być zamienna.
Czy kod E4 wskazuje konkretny moduł do kupienia?
Nie. Kod należy interpretować w odniesieniu do właściwej rodziny urządzenia, momentu wystąpienia i konkretnego pola. Przyczyną mogą być połączenia, czujniki, komunikacja, konfiguracja albo elektronika mocy. Sam kod nie jest wystarczającą podstawą do zakupu modułu.
Dlaczego wentylator płyty pracuje po zakończeniu gotowania?
Elektronika i elementy mocy mogą wymagać dalszego chłodzenia po wyłączeniu pól. Praca wentylatora po gotowaniu jest więc możliwa i nie musi oznaczać awarii. Nieprawidłowość podejrzewa się wtedy, gdy wentylator nie uruchamia się mimo przegrzewania, hałasuje, zatrzymuje się lub płyta wyłącza się z powodu temperatury.
Czy moduł z podobnej płyty Amica będzie pasował?
Nie można tego potwierdzić po samej marce, wyglądzie ani złączu. Potrzebne są pełne oznaczenia modelu, kod wyrobu i 14-cyfrowy numer fabryczny, a także oznaczenie modułu. Warianty mogą różnić się mocą, układem pól, wiązką, oprogramowaniem i sposobem konfiguracji.
Czy pękniętą szybę można nadal używać?
Nie. Pęknięta szyba może dopuścić wilgoć do części elektrycznych i stwarza ryzyko porażenia. Odłącz płytę od zasilania odpowiednim zabezpieczeniem i dobierz szybę po pełnym oznaczeniu urządzenia, nadrukach, wymiarach oraz wersji panelu.
