21597 - PBP4VI540FThB4AUUt płyta indukcyjna
Części do płyty indukcyjnej Amica PBP4VI540FThB4AUUt dobiera się po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie podzespołu. Jeśli płyta nie wykrywa garnka, jedno pole nie grzeje, wyświetla błąd lub wyłącza się po rozgrzaniu, najpierw trzeba rozróżnić problem z naczyniem, zasilaniem, cewką, chłodzeniem i modułem elektroniki.

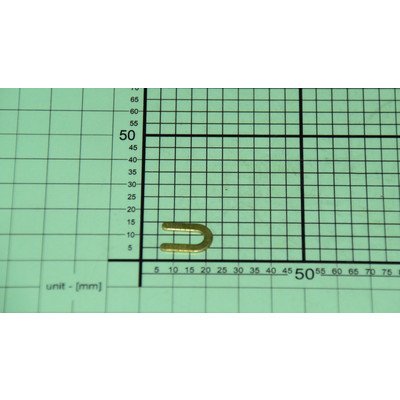

Jakie części występują w płycie Amica PBP4VI540FThB4AUUt
Płyta indukcyjna wykorzystuje kilka współpracujących układów. Cewka indukcyjna przekazuje energię do ferromagnetycznego dna naczynia, moduł mocy steruje prądem pola, a panel sensorowy przekazuje ustawienia użytkownika. W zależności od wariantu urządzenia znaczenie mogą mieć również moduł komunikacyjny, czujnik temperatury, wentylator chłodzący, wiązka przewodów, listwa przyłączeniowa, osłona dolna, uszczelka oraz szkło ceramiczne.
Instrukcja dla rodziny PB4VI540FTB4AUUt podaje cztery pola indukcyjne, moc znamionową 7,35 kW oraz wymiary urządzenia 592 × 522 × 48 mm. Dane te pomagają odróżnić właściwy wariant, ale nie zastępują numeru fabrycznego z tabliczki znamionowej.
W tej rodzinie płyt mogą występować podzespoły o podobnym wyglądzie, ale innym układzie pól, mocy, mocowaniu lub złączach. Sama nazwa handlowa modelu nie wystarcza więc do potwierdzenia każdej części.
Objaw nie wskazuje od razu jednej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Płyta nie reaguje | Brak zasilania, blokada, zabrudzone sensory, zakryty panel, zakłócenie lub usterka elektroniki | Sprawdź bezpiecznik, blokadę, czystość i suchość panelu. Przy zakłóceniu instrukcja przewiduje odłączenie zasilania na 120 sekund | Jeśli wyświetlacz pozostaje ciemny, trzeba najpierw potwierdzić zasilanie; nie należy od razu kupować panelu |
| Jedno pole nie grzeje | Cewka, czujnik temperatury, przewody, złącze, element mocy lub część modułu | Porównaj zachowanie pola z pozostałymi, zapisz komunikat i po odłączeniu zasilania obejrzyj złącza | Działanie pozostałych pól zawęża podejrzenie do obwodu danego pola, ale nie rozstrzyga między cewką a modułem |
| Płyta nie wykrywa garnka | Nieodpowiednie lub zbyt małe naczynie, złe ustawienie, zabrudzenie, cewka, czujnik lub elektronika detekcji | Sprawdź garnek magnesem, ustaw go centralnie na innym polu i oczyść oraz osusz szybę i dno | Jeżeli garnek działa na innych polach, podejrzenie przesuwa się na konkretne pole; jeżeli nie działa nigdzie, zacznij od naczynia |
| Pole przerywa grzanie po rozgrzaniu | Zablokowany przepływ powietrza, wentylator, przegrzewanie cewki lub modułu, czujnik temperatury | Sprawdź drożność przestrzeni pod płytą, moment wystąpienia objawu i pracę wentylatora po zakończeniu grzania | Powrót działania po ostygnięciu wskazuje na problem zależny od temperatury, ale nie identyfikuje samodzielnie czujnika ani modułu |
| Wybijają zabezpieczenia | Zwarcie w module mocy, tranzystorze, mostku prostowniczym, przewodach lub instalacji | Nie załączaj wielokrotnie płyty. Instalację powinien sprawdzić elektryk, a elektronikę serwisant | Powtarzane próby mogą powiększyć uszkodzenie |
| Panel wydaje sygnał lub sam się wyłącza | Zakryty albo zabrudzony sensor, blokada, wilgoć, ograniczenie czasu pracy lub usterka panelu | Usuń przedmioty, wyczyść i osusz panel, sprawdź blokadę i moment wyłączenia | Jeżeli problem wraca bez dotykania sensorów, potrzebna jest dalsza kontrola panelu i jego połączeń |
Płyta nie wykrywa garnka — kolejność sprawdzania
Indukcja wymaga naczynia z dnem podatnym na działanie pola magnetycznego. Próba z garnkiem, który działa na innej płycie lub na innym polu tego samego urządzenia, jest prostsza i bardziej miarodajna niż wymiana elektroniki na próbę. Dno powinno być płaskie, czyste, suche i ustawione w obrębie oznaczonej strefy. Zbyt mała powierzchnia ferromagnetyczna może powodować problemy z wykryciem naczynia, dlatego warto sprawdzić garnek również na polu o mniejszej średnicy.
Jeżeli ten sam garnek działa na trzech polach, a jedno pole go nie rozpoznaje, należy podejrzewać obwód tego pola: cewkę, czujnik, przewody, złącze albo moduł mocy. Jeżeli żadne pole nie wykrywa naczyń, sprawdza się wspólne zasilanie, panel sterowania, komunikację między modułami i układ detekcji. Migająca cyfra lub symbol braku garnka nie jest automatycznym wskazaniem konkretnej części do kupienia.
Jedno pole nie grzeje
Przed demontażem sprawdź, czy problem dotyczy wyłącznie grzania, czy również wykrywania naczynia. Pole, które wykrywa garnek, ale nie przekazuje energii, wymaga innego kierunku diagnostyki niż pole, które nie reaguje w ogóle. Warto również sprawdzić, czy nie jest aktywne ograniczenie mocy wynikające z pracy kilku pól.
Po odłączeniu płyty od instalacji elektrycznej można wykonać oględziny dolnej części urządzenia: szukać przebarwień, nadtopionych wtyków, luźnych połączeń, śladów wilgoci i uszkodzeń przewodów. Pomiar cewki wykonuje się po odłączeniu jej od elektroniki, zgodnie ze schematem serwisowym konkretnego wariantu. Należy ocenić ciągłość uzwojenia, stan połączeń i ewentualne zwarcie do elementów dostępnych do badania. Nie ma jednej uniwersalnej rezystancji cewki dla całej kategorii; wynik trzeba porównać z dokumentacją lub sprawnym elementem o tym samym numerze.
Prawidłowa ciągłość uzwojenia nie potwierdza pełnej sprawności cewki podczas pracy z wysoką częstotliwością. Nie wyklucza też uszkodzenia modułu mocy, czujnika temperatury ani układu detekcji.
W praktyce serwisowej podobny objaw może wynikać z uszkodzenia elementu sterowania IGBT, elementów SMD w jego zasilaniu albo połączenia, które pod obciążeniem traci kontakt. Zwykły pomiar rezystancji wykonany bez obciążenia może wtedy nie wykazać problemu. Taka diagnostyka wymaga dostępu do modułu, schematu i kwalifikacji do pracy z elektroniką mocy; nie jest podstawą do zakupu konkretnego modułu bez potwierdzenia wariantu.
Wentylator, przegrzewanie i wyłączanie płyty
Wentylator chłodzi elektronikę również po wyłączeniu grzania, dopóki temperatura układów nie spadnie do bezpiecznego poziomu. Krótka praca wentylatora po gotowaniu może być prawidłowa. Niepokojące są natomiast brak chłodzenia przy wyraźnym przegrzewaniu, nietypowy hałas, zatrzymywanie wentylatora, zapchane wloty powietrza albo wyłączanie jednego pola po kilku minutach.
Najpierw usuń przeszkody ograniczające przepływ powietrza i sprawdź, czy zabudowa pozostawia wymaganą przestrzeń pod płytą. Instrukcja modelu wiąże komunikat F2 z zabezpieczeniem układu elektronicznego i zaleca sprawdzenie, czy otwór wentylatora nie jest zatkany. Jeżeli wentylator nie uruchamia się, pracuje nierówno lub płyta wyłącza się dopiero po nagrzaniu, przyczyną może być sam wentylator, jego wiązka, czujnik temperatury albo moduł mocy.
Kody błędów i komunikaty
Dla rodziny PB4VI540FTB4AUUt instrukcja podaje między innymi następujące komunikaty:
| Kod lub symbol | Znaczenie według instrukcji | Co sprawdzić | Ograniczenie diagnozy |
| L | Włączona blokada panelu | Wyłącz blokadę zgodnie z instrukcją | Nie wskazuje uszkodzenia panelu |
| F0 | Za niskie napięcie zasilania | Instalację i napięcie powinien sprawdzić elektryk | Nie jest wskazaniem modułu do wymiany |
| F1 | Za wysokie napięcie zasilania | Instalację i napięcie powinien sprawdzić elektryk | Nie jest wskazaniem modułu do wymiany |
| F2 | Zadziałało zabezpieczenie układu elektronicznego | Otwory i drogę chłodzenia | Przyczyną może być także wentylator, temperatura lub elektronika |
| F3 | Zadziałało zabezpieczenie pola grzejnego | Zdejmij naczynie i odczekaj do zgaśnięcia komunikatu | Sam kod nie rozstrzyga, czy winne jest naczynie, temperatura czy obwód pola |
| F4–F9 | Zewnętrzne zakłócenia | Odłącz zasilanie na 120 sekund; jeśli błąd wraca, potrzebna jest diagnostyka | Powtarzający się kod nie uzasadnia wymiany części bez dalszego sprawdzenia |
| h lub H | Ciepłe albo gorące pole | Zachowaj ostrożność i poczekaj na ostygnięcie | Jest to informacja o cieple resztkowym, nie kod awarii |
Kod błędu należy zapisać dokładnie razem z informacją, czy pojawia się przy uruchomieniu, po włączeniu konkretnego pola, po rozgrzaniu czy podczas pracy kilku pól. Reset zasilania może usunąć zakłócenie sterowania, ale nie naprawia uszkodzonego podzespołu. Jeżeli błąd wraca, potrzebna jest diagnostyka właściwa dla modelu.
Dostęp do części i wymiana
W większości płyt do podzespołów uzyskuje się dostęp od spodu. Typowa kolejność obejmuje odłączenie obwodu w rozdzielnicy, wyjęcie urządzenia z blatu, odłożenie go na zabezpieczonej powierzchni, zdjęcie dolnej osłony, oznaczenie przewodów i dopiero wtedy odłączenie złączy. Dokładna droga różni się zależnie od konstrukcji oraz rodzaju szkła, ramki i osłony.

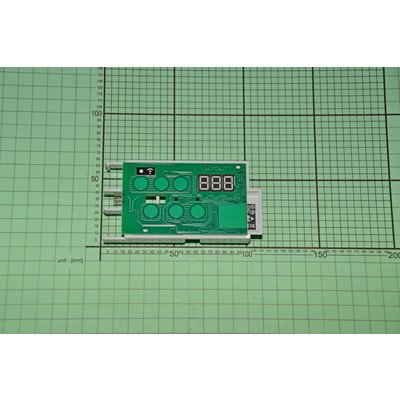

Przy wymianie cewki trzeba zachować jej położenie względem szkła, czujników i elementów mocujących. Przy wymianie modułu należy porównać oznaczenie płytki, wersję elektroniki, złącza, rozmieszczenie pól i sposób konfiguracji. Panel sensorowy lub moduł komunikacyjny może wymagać określonej wersji sprzętowej albo procedury serwisowej; nie zakładaj, że każdy moduł działa po prostym podłączeniu.
Po montażu należy sprawdzić stabilność złączy, ułożenie przewodów, obecność osłon i drożność chłodzenia. Test wykonuje się najpierw na małej mocy, z odpowiednim garnkiem, a następnie kontroluje działanie wszystkich pól, panelu, wentylatora i ewentualnych komunikatów.
Bezpieczeństwo: płyta jest urządzeniem dużej mocy i może zawierać obwody o niebezpiecznym napięciu także w układach zasilających. Producent zastrzega, że naprawy elektryczne powinny wykonywać osoby z odpowiednimi kwalifikacjami. Pomiarów pod napięciem, kontroli instalacji oraz napraw modułu mocy nie należy wykonywać bez przygotowania. Nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z uszkodzonym szkłem.
Jak dobrać część do PBP4VI540FThB4AUUt
Do zamówienia przygotuj dane z tabliczki znamionowej:
- model: PBP4VI540FThB4AUUt;
- kod wyrobu Amica;
- pełny, 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonego elementu odczytane z jego etykiety;
- zdjęcie tabliczki i zdjęcie podzespołu, jeśli część jest już dostępna.
Nie opieraj wyboru wyłącznie na nazwie „moduł mocy”, liczbie pinów ani podobieństwie fotografii. Różnice mogą dotyczyć wersji płyty, układu pól, mocy cewek, firmware, mocowania i komunikacji między modułami. Przy wentylatorze porównaj napięcie, wtyczkę, kierunek przepływu i sposób montażu. W przypadku szkła ceramicznego sprawdź kształt, wymiary, rozmieszczenie oznaczeń i sposób mocowania.
Najbezpieczniejszy następny krok to odczytanie pełnego oznaczenia urządzenia oraz numeru części, a następnie porównanie ich z kartą konkretnego podzespołu. Sam skrót modelu lub numer kategorii 21597 nie powinien być traktowany jako samodzielne potwierdzenie zgodności.
FAQ
Czy brak grzania oznacza uszkodzony moduł mocy?
Nie. Podobny objaw może powodować nieodpowiedni garnek, problem z zasilaniem, cewką, czujnikiem temperatury, przewodem, złączem, chłodzeniem albo panelem sterowania. Najpierw ustal, czy pole wykrywa naczynie i czy pozostałe pola działają.
Czy można sprawdzić cewkę zwykłym multimetrem?
Można wykonać podstawowy pomiar po odłączeniu cewki od elektroniki, ale jego zakres jest ograniczony. Sprawdza on głównie ciągłość uzwojenia i ewentualne nieprawidłowości względem masy, jeśli dokumentacja przewiduje taki test. Prawidłowy wynik nie potwierdza sprawności cewki pod obciążeniem i nie wyklucza usterki modułu.
Dlaczego płyta wykrywa garnek, ale nie grzeje?
Detekcja naczynia i właściwe wytwarzanie mocy są powiązane, lecz nie są tym samym procesem. Przyczyną może być cewka, moduł mocy, element przełączający, czujnik temperatury, złącze lub ograniczenie termiczne. Pomaga porównanie z innymi polami i analiza momentu wystąpienia objawu.
Czy wentylator może pracować po wyłączeniu płyty?
Tak. Wentylator może chłodzić elektronikę po zakończeniu gotowania. Należy reagować wtedy, gdy nie uruchamia się mimo przegrzewania, hałasuje, zatrzymuje się albo płyta regularnie wyłącza pola po rozgrzaniu.
Czy moduł z podobnej płyty Amica będzie pasował?
Nie można tego potwierdzić na podstawie samego wyglądu. Trzeba porównać numer części, wersję modułu, układ złączy, typ płyty, rozmieszczenie pól i ewentualną konieczność konfiguracji. Podaj pełny model, kod wyrobu i numer fabryczny.
Co zrobić, gdy szkło ceramiczne jest pęknięte?
Natychmiast wyłącz płytę w rozdzielnicy i nie używaj jej do czasu oceny oraz wymiany właściwego szkła lub całego elementu. Pęknięta powierzchnia może dopuścić wilgoć do części pod napięciem. Do doboru potrzebne są pełne dane urządzenia oraz wymiary i oznaczenie starego szkła.
